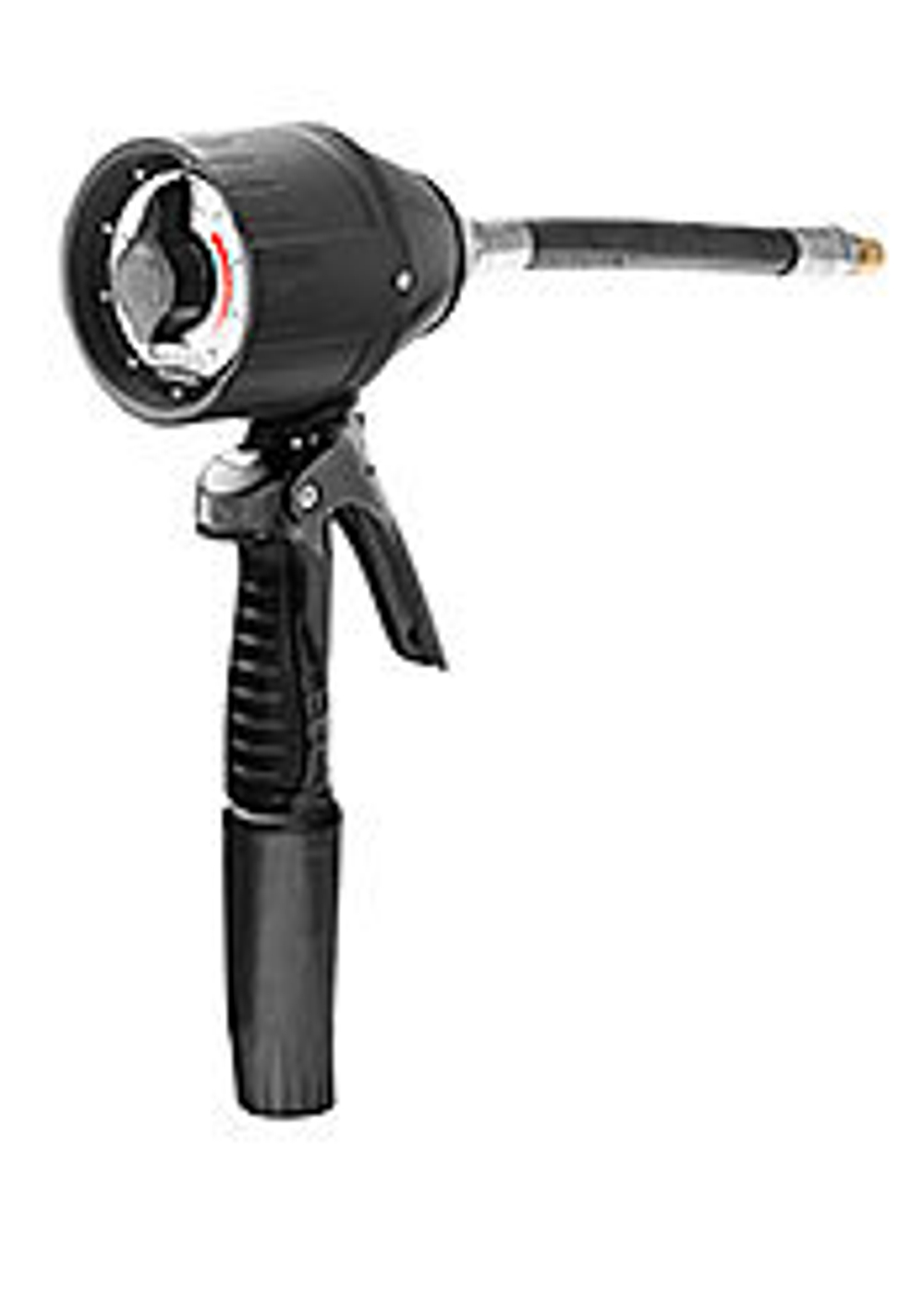

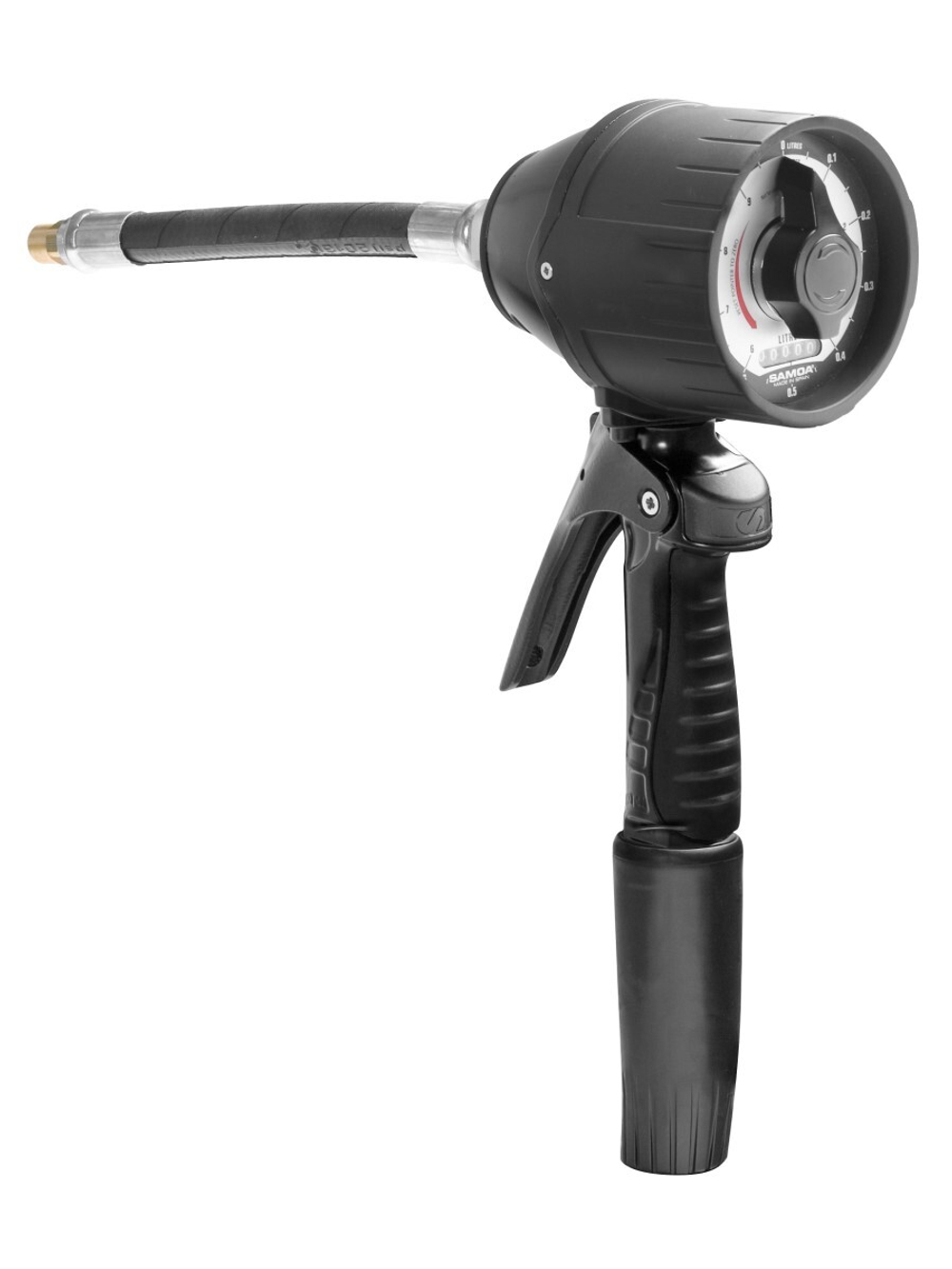

SAMOA MC30 (365803) — маслораздаточный пистолет с механическим роторно-поршневым счётчиком и гибким выпускным наконечником. Он рассчитан на расход до 30 л/мин и рабочее давление до 100 бар; вход имеет внутреннюю резьбу 1/2″ BSP.
Пистолет устанавливают на конец маслораздаточного рукава, чтобы управлять подачей и видеть количество масла непосредственно у машины. Артикул 365803 относится к метрическому исполнению: шкала текущей выдачи 0–10 л и накопительный счётчик показывают литры.
Особенности конструкции MC30
- Роторно-поршневая измерительная камера. Предназначена для учёта совместимых масел при выдаче.
- Раздаточный клапан PA40. Позволяет управлять потоком рукой.
- Круговая шкала 0–10 л. Для чтения одной выдачи.
- Пятиразрядный накопительный регистр. Позволяет контролировать суммарный расход.
- Поликарбонатный корпус регистра. Защищает счётный узел при работе на сервисном посту.
- Входной поворотный узел. Помогает менять положение относительно рукава.
- Гибкий 369224 с каплеотсекателем. Облегчает направление масла и прекращение капания после выдачи.
Как работает роторно-поршневой счётчик
Масло проходит через измерительную камеру и приводит в движение роторно-поршневой механизм. Механическая передача выводит результат на шкалу. Электроника для такого измерения не требуется, поэтому MC30 выбирают и для постов с простой механической организацией учёта.
Раздаточный клапан PA40 соединён со счётным узлом фланцем. Оператор нажимает рукоятку, открывает проход масла и одновременно видит количество у заливной горловины. Насос и рукав находятся выше по линии; пистолет не создаёт собственное давление.
Литры и работа с показаниями
Погрешность ±0,65% относится к рабочим условиям счётчика. Если предприятие учитывает масло по заказ-нарядам, чтение у самой машины уменьшает необходимость переносить измерение на отдельную тару. Учёт оператора и номера машины при этом ведётся отдельно.
Подача и давление в масляной линии
Предел 30 л/мин сравнивают с ожидаемой выдачей у пистолета. Высокая производительность насоса ещё не гарантирует такой поток через катушку, длинный рукав и холодное масло. Если требуется регулярно выдавать большие объёмы быстрее, полезно оценить весь раздаточный пост.
Максимум 100 бар относится к MC30. Для пневматического насоса учитывают коэффициент давления и настройки воздуха, а для линии — пределы рукава, катушки и соединителей. Даже если при открытом пистолете давление невысокое, при закрытой выдаче условия могут измениться.
Масла и ATF
Исполнение относится к раздаче смазочных масел, включая минеральные, синтетические и трансмиссионные масла, а также ATF. Температурный диапазон жидкости — от −10 до +60 °C.
В семействе MC30 существуют отдельные исполнения для антифриза. Поэтому список жидкостей всей серии нельзя переносить на 365803: для охлаждающей жидкости выбирают предназначенную для неё модификацию.
Температура масла и удобство выдачи
Диапазон жидкости −10…+60 °C относится к допустимым условиям MC30. Температура также меняет вязкость масла, а вместе с ней и сопротивление линии. Поэтому допустимая температура пистолета не является обещанием одинаковой скорости на холодном и тёплом продукте.
Для обслуживания разных агрегатов важен выпуск: гибкая часть позволяет менять направление, не поворачивая весь корпус со счётчиком. Если горловина недоступна для такого выпуска, другой наконечник подбирают по конкретному артикулу MC30.
Гибкий наконечник с каплеотсекателем
В 365803 установлен гибкий выпуск 369224 с автоматическим каплеотсекателем. Гибкая часть облегчает подвод к заливному отверстию, а наконечник прекращает капание после закрытия подачи.
Каплеотсекатель не является топливной отсечкой по уровню заполнения бака. Его задача связана с выпуском масла из наконечника, а не с определением уровня в агрегате.
Подключение к маслораздаточной линии
Вход 1/2″ BSP подключают к соответствующему рукаву. В комплекте имеется входной поворотный узел с защитой; он позволяет менять положение пистолета относительно рукава при обслуживании.
Чем отличаются исполнения MC30
- 365803 — гибкий выпуск с автоматическим каплеотсекателем, учёт в литрах.
- 365804 — формуемый выпуск с каплеотсекателем, закрываемым поворотом на четверть оборота.
- 365801 — исполнение без выпускного наконечника.
При замене на уже работающем посту учитывают не только механизм MC30, но и тип выпуска. Эти артикулы решают разные задачи доступа к заливным отверстиям и управления наконечником.
Где применяется 365803
- Грузовой и легковой сервис. Выдача моторного масла при обслуживании с чтением литров у автомобиля.
- Транспортное предприятие. Запись расхода смазочного масла и ATF на ремонтном посту.
- Строительная или сельскохозяйственная мастерская. Обслуживание агрегатов совместимыми маслами через насосную линию.
- Производственный участок. Маслораздача с механическим учётом и ручным управлением.
Комплектация 365803
Исполнение объединяет клапан PA40, механический счётчик MC30, входной поворотный узел с защитой и гибкий выпуск 369224 с автоматическим каплеотсекателем.
Насос, рукав и катушка относятся к оборудованию маслораздаточного поста. Их подбирают по схеме установки, а не считают принадлежностями каждого пистолета MC30.
Частые вопросы о MC30 365803
Нужны ли батарейки?
Нет, измерительный механизм и индикация MC30 механические.
В каких единицах показывает 365803?
В литрах: круговая шкала 0–10 л и суммарный регистр.
Какая максимальная подача?
До 30 л/мин через пистолет в предусмотренных условиях. Реальная выдача зависит от масляной линии и продукта.
Можно ли выдавать ATF?
Да, ATF входит в назначение этого масляного исполнения.
Подойдёт ли для антифриза?
Для антифриза в серии есть отдельные исполнения.365803 относится к смазочным маслам и ATF.
Каплеотсекатель остановит заполнение агрегата?
Нет, он предназначен для предотвращения капания после закрытия подачи. Уровень и нужные литры контролирует оператор.
Можно ли заранее задать дозу?
Электронной предустановки у 365803 нет. Оператор управляет рукояткой и прекращает выдачу по шкале.
Какая резьба на входе?
Внутренняя 1/2″ BSP. Рукав и фитинги подбирают под этот стандарт и давление.
Чем отличается 365804?
У 365804 формуемый выпуск с клапаном на четверть оборота. У 365803 гибкий 369224 с автоматическим каплеотсекателем.
Можно ли использовать на катушке?
Да, как конечный пистолет совместимой масляной линии. Проверяют резьбу, давление и фактический расход через катушку.
