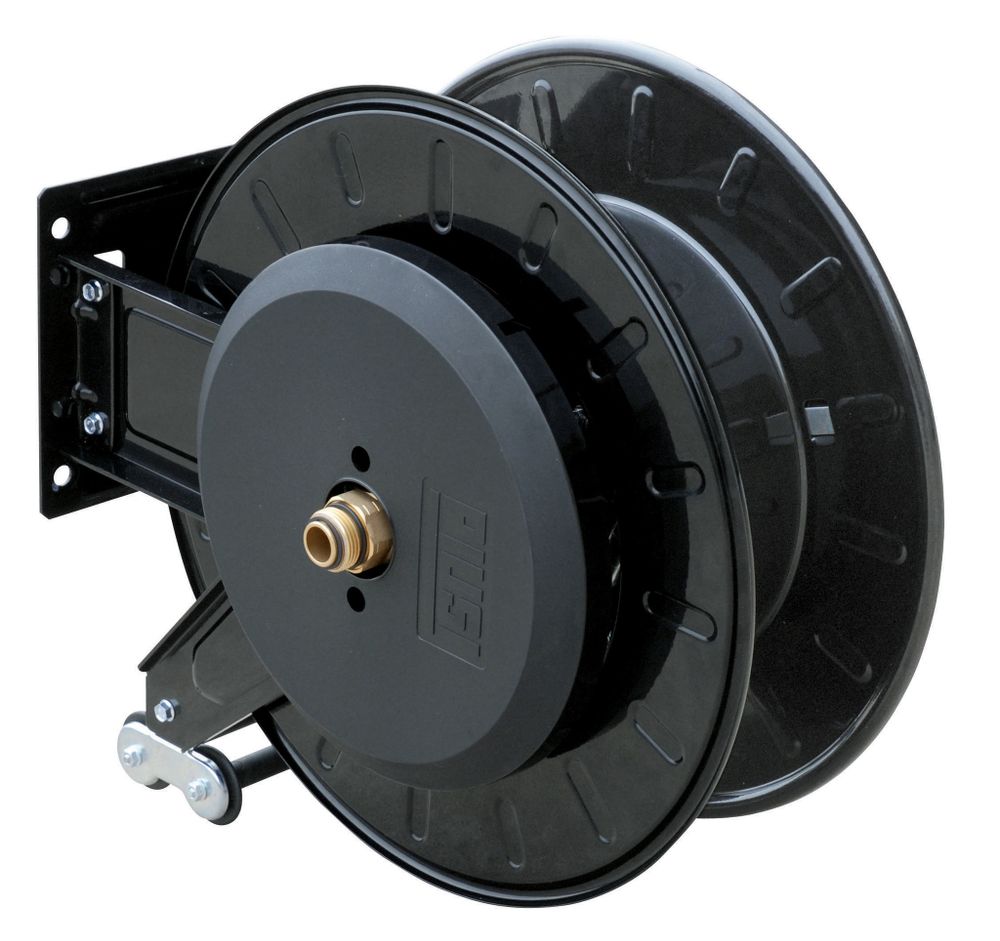

PIUSI BIG F0075000A — катушка для дизельного топлива 3/4″, до 14 м, без рукава

PIUSI BIG F0075000A — автоматическая катушка для дизельного топлива 3/4″

PIUSI BIG F0075000A — автоматическая открытая катушка для топливного рукава 3/4″, предназначенная для систем раздачи дизельного топлива. Катушка позволяет установить рукав длиной до 14 метров.

Модификация F0075000A поставляется без раздаточного рукава. Это удобно, когда длину и тип топливного шланга необходимо подобрать отдельно под конкретную систему.

Для топливного рукава 3/4″ длиной до 14 метров

BIG F0075000A рассчитана на работу с рукавом диаметром 3/4″. Максимальная вместимость барабана — до 14 м рукава.

Сам шланг в стандартную комплектацию не входит. При его подборе необходимо учитывать совместимость с дизельным топливом, рабочее давление и требуемую длину линии.

Автоматическая смотка рукава

Встроенный пружинный механизм автоматически возвращает топливный рукав на барабан после окончания заправки. Фиксатор позволяет удерживать вытянутый рукав на необходимой рабочей длине.

Такая система освобождает рабочую зону от лежащего на земле топливного шланга и облегчает ежедневную эксплуатацию заправочного поста.

Для стационарных систем раздачи дизельного топлива

PIUSI BIG можно применять в составе топливораздаточных систем на:

• ведомственных мини-АЗС;
• топливных складах;
• автопарках;
• сельскохозяйственных предприятиях;
• строительных площадках;
• карьерах и добывающих предприятиях;
• сервисных и мобильных топливозаправочных установках.

Рабочее давление до 10 бар

Для F0075000A максимальное рабочее давление составляет 10 бар.

При проектировании системы необходимо также учитывать допустимое давление выбранного топливного рукава, пистолета, счетчика и остальных компонентов.

Низкие потери давления

Гидравлическая часть катушки рассчитана таким образом, чтобы минимизировать сопротивление потоку топлива.

Для F0075000A PIUSI указывает потерю давления около 0,15 бар при расходе 60 л/мин. Это позволяет использовать катушку с достаточно производительными системами раздачи топлива.

Подключение 1″ BSP и рукав 3/4″

Вход катушки выполнен с соединением 1″ BSP с наружной резьбой. Выход рассчитан на подключение рукава 3/4″.

Такое исполнение позволяет сохранить хорошую пропускную способность топливной линии даже при использовании длинного раздаточного рукава.

Прочная конструкция для интенсивной эксплуатации

PIUSI относит серию Diesel Hose Reel к оборудованию, рассчитанному на интенсивные условия эксплуатации. Конструкция катушки устойчива к коррозии, а боковые защитные элементы закрывают движущиеся части барабана.

Положение направляющего рычага можно адаптировать под выбранный способ монтажа. Для серии также предусмотрена возможность установки на поворотную опору.

Катушка без рукава или готовая версия с рукавом?

F0075000A рационально выбирать, если топливный рукав уже есть либо его длину, производителя и характеристики необходимо подобрать отдельно.

Если нужна готовая катушка с установленным рукавом, можно рассмотреть PIUSI BIG F0075004B с рукавом 3/4″ × 10 м .

BIG 3/4″ или SMALL 3/4″?

Главное отличие — вместимость барабана. BIG F0075000A рассчитана на рукав 3/4″ длиной до 14 м.

Версия SMALL 3/4″ рассчитана максимум на 10 м. Поэтому BIG удобнее, если требуется больший рабочий радиус от стационарной точки раздачи топлива.

Частые вопросы о PIUSI BIG F0075000A

Рукав входит в комплект?

Нет. F0075000A поставляется без топливного рукава.

Какой максимальной длины рукав можно установить?

До 14 метров при размере рукава 3/4″.

Какое максимальное рабочее давление?

Для F0075000A — до 10 бар.

Катушка автоматически сматывает рукав?

Да. Используется пружинный механизм автоматической смотки с фиксацией рукава на рабочей длине.

Для какой жидкости предназначена катушка?

Для систем раздачи дизельного топлива.
