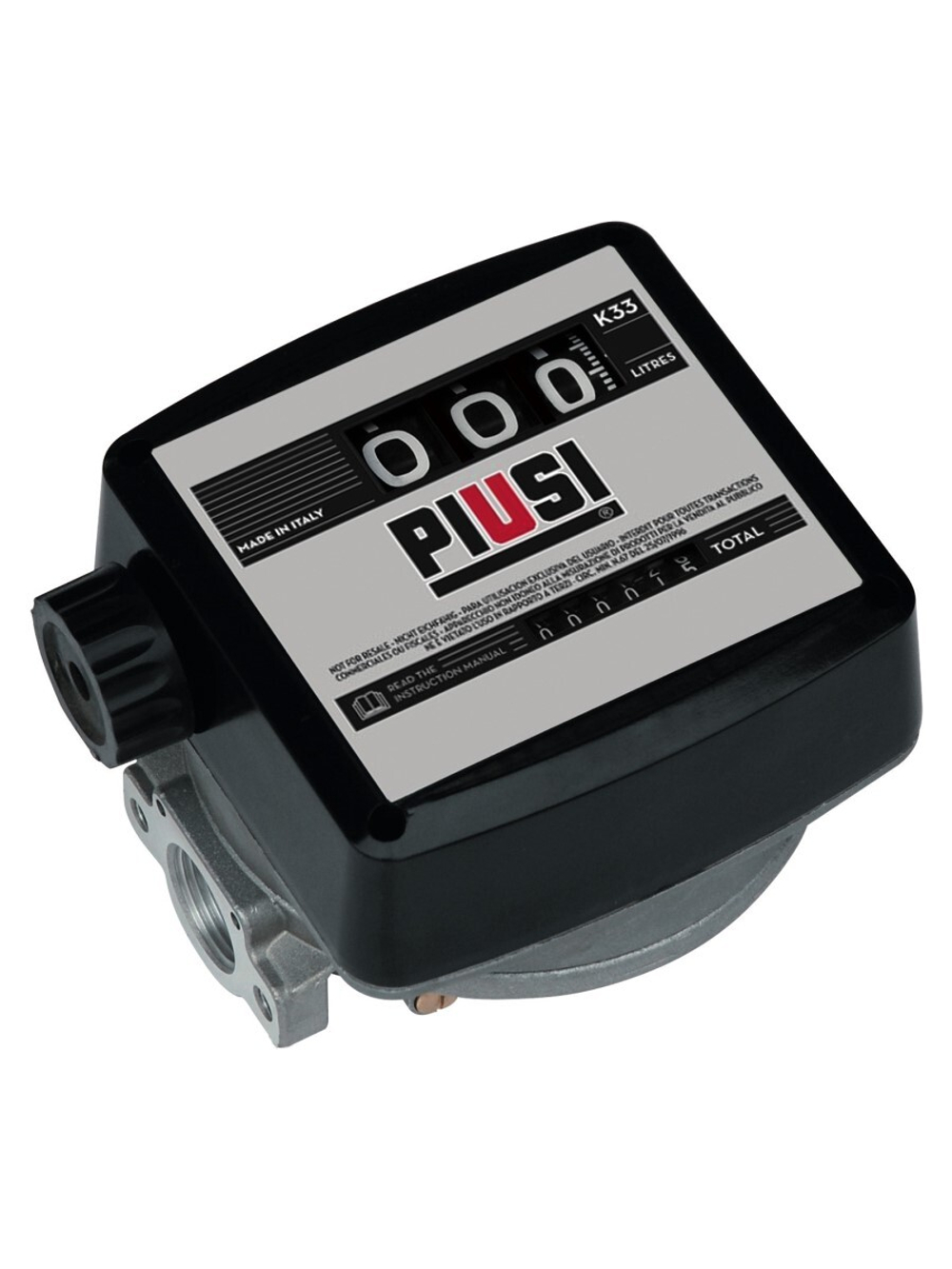

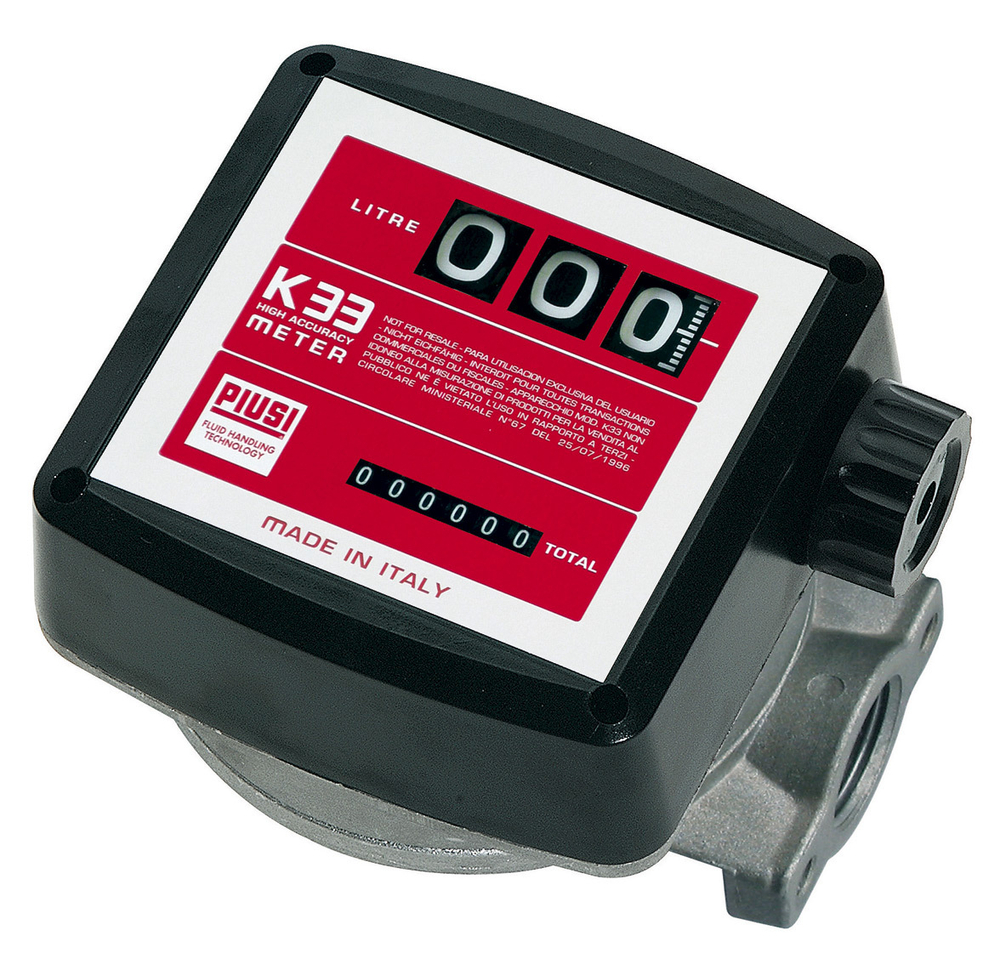

PIUSI K33 ver. B (000551000) — механический счётчик для измерения объёма дизельного топлива при заправке техники и перекачке между ёмкостями. Предназначен для внутреннего некоммерческого учёта, работает без электрического питания и рассчитан на расход 20–120 л/мин с погрешностью измерения ±1%.
Исполнение ver. B отличается направлением потока снизу вверх при взгляде на циферблат. Счётчик оснащён трёхразрядной сбрасываемой шкалой для контроля отдельной выдачи и шестиразрядным накопительным сумматором. Входное и выходное соединения — 1″ BSP.
Принцип работы и учёт топлива
В PIUSI K33 используется объёмный измерительный механизм с качающимся диском. Поток топлива приводит диск в движение, а механический счётный узел отображает количество прошедшей жидкости.
Сбрасываемая трёхразрядная шкала позволяет учитывать отдельные операции выдачи объёмом до 999 л. Шестиразрядный накопительный сумматор используется для отслеживания общего количества топлива, прошедшего через счётчик.
Прибор не требует подключения к электросети или замены батареек. Он подходит для локального контроля выдачи дизельного топлива, когда передача данных в компьютер или систему автоматизации не требуется.
Направление потока: версия B
Заводской артикул 000551000 соответствует исполнению K33 ver. B с направлением топлива снизу вверх относительно лицевой стороны счётчика.
Для серии PIUSI K33 предусмотрены четыре направления потока:
- Ver. A — 000550000: справа налево.
- Ver. B — 000551000: снизу вверх.
- Ver. C — 000552000: сверху вниз.
- Ver. D — 000553000: слева направо.
При подборе счётчика для существующей топливораздаточной установки необходимо учитывать расположение трубопровода, входного и выходного патрубков и положение циферблата. Направление потока является основным отличием версии B от других исполнений K33 с аналогичным измерительным механизмом.
Расход и точность измерения
Рабочий диапазон счётчика составляет 20–120 л/мин. Заявленная погрешность измерения — ±1%, повторяемость — 0,3%.
Для сохранения паспортной точности фактический расход должен находиться в допустимом диапазоне. При подборе системы необходимо учитывать производительность насоса, длину и диаметр рукавов, сопротивление фильтров и раздаточного пистолета.
Механизм имеет сравнительно небольшое сопротивление потоку и может использоваться в подходящих системах самотечной подачи. При этом для корректного измерения необходимо обеспечить требуемый расход через счётчик.
Подключение и калибровка
Входной и выходной патрубки имеют внутреннюю резьбу 1″ BSP. Счётчик устанавливается в совместимую топливную магистраль с соблюдением предусмотренного направления потока.
При монтаже необходимо обеспечить герметичность соединений, исключить механические нагрузки на корпус и соблюдать ограничения по рабочему давлению всей системы.
PIUSI K33 предусматривает калибровку по контрольному объёму топлива. Она позволяет корректировать показания с учётом условий конкретной установки. Настройку выполняют по инструкции производителя после проверки работы счётчика.
Совместимость с жидкостями
Исполнение K33 ver. B 000551000 относится к дизельной серии PIUSI и предназначено прежде всего для измерения объёма дизельного топлива.
В документации производителя для современной серии K33/K44 Fuel также указаны дизельные топлива HVO и XTL. Перед применением с конкретным альтернативным топливом необходимо проверить документацию поставляемого исполнения.
Стандартный дизельный K33 не следует использовать для бензина или во взрывоопасной зоне на основании характеристик другой версии. Для таких задач PIUSI выпускает специализированную серию K33 ATEX.
Для биодизеля с высоким содержанием биокомпонента, включая B100, предусмотрена отдельная серия K33 BIO с соответствующими материалами.
Где используется
- Автопарки. Контроль выдачи дизельного топлива при обслуживании грузовых автомобилей.
- Строительные предприятия. Учёт топлива при заправке экскаваторов, погрузчиков и другой спецтехники.
- Сельскохозяйственные предприятия. Измерение объёма дизельного топлива, выдаваемого тракторам и комбайнам.
- Мобильные мини-АЗС. Комплектация совместимых топливораздаточных систем для внутренних нужд предприятия.
- Топливные хозяйства. Контроль объёма перекачанного топлива между резервуарами и расходными ёмкостями.
Отличие от PIUSI K44 и K33 ATEX
PIUSI K33 имеет трёхразрядную сбрасываемую шкалу и шестиразрядный накопительный сумматор. Он подходит для большинства стандартных задач внутреннего учёта топлива.
PIUSI K44 оснащается четырёхразрядной сбрасываемой шкалой и семиразрядным сумматором. Такое исполнение удобнее, если за одну операцию требуется измерять более 999 л топлива без обнуления текущего счётчика.
PIUSI K33 ATEX представляет собой специализированную серию для совместимых горючих жидкостей и условий эксплуатации, соответствующих маркировке взрывозащиты. Наличие ATEX нельзя распространять на стандартный K33 ver. B.
Частые вопросы
Какое направление потока у PIUSI K33 ver. B?
Снизу вверх при взгляде на лицевую сторону счётчика. Артикул этой версии — 000551000.
Можно ли использовать K33 для дизельного топлива?
Да. Исполнение 000551000 предназначено для учёта дизельного топлива в совместимых раздаточных системах.
Какая точность измерения?
Погрешность составляет ±1% при соблюдении условий эксплуатации. Счётчик предусматривает пользовательскую калибровку.
Нужно ли электропитание?
Нет. Измерительный и счётный механизмы работают без электричества и батареек.
Подходит ли счётчик для бензина?
Для работы с бензином следует выбирать соответствующее исполнение PIUSI K33 ATEX и проверять совместимость остальных элементов заправочной системы.
Можно ли использовать счётчик для коммерческой продажи топлива?
K33 предназначен производителем для некоммерческого учёта. Для расчётов с покупателями требуется отдельно подтвердить соответствие оборудования применимым метрологическим требованиям.
