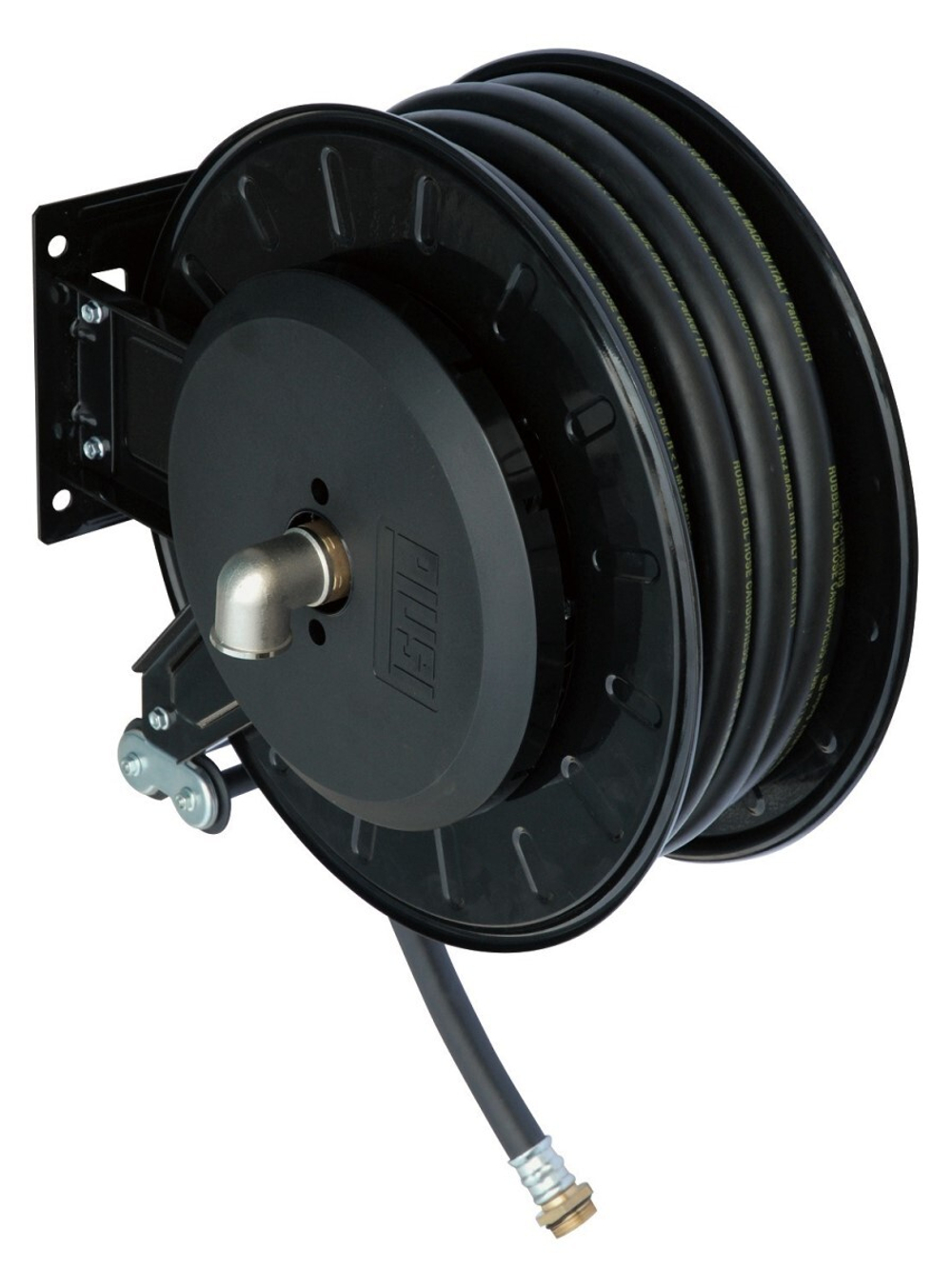

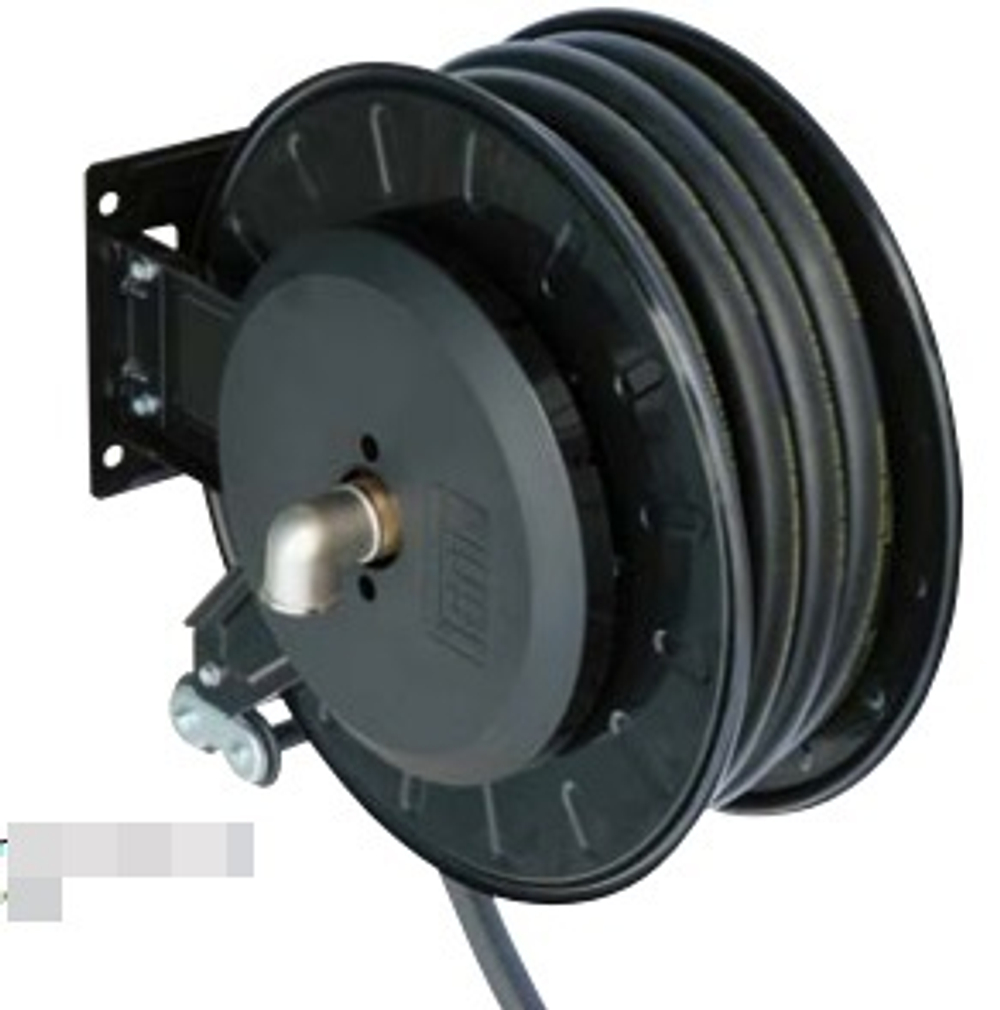

PIUSI BIG PETROL HOSE REEL F0075013B — открытая катушка с рукавом 3/4″ длиной 10 м для выдачи бензина и дизельного топлива. Максимальное рабочее давление этого исполнения — 10 бар.
Катушка помогает организовать заправочный пост: оператор вытягивает нужную длину рукава к технике, а после выдачи возвращает его на барабан. Это уменьшает количество свободного рукава на площадке и упрощает его хранение.
Стальной корпус и пружинный механизм
По руководству M0325A катушки этой конструкции выполнены из оцинкованной стали с полиэфирным порошковым покрытием. Рукав возвращается за счёт пружины внутри барабана; внешний электропривод для сматывания не нужен.
- Открытый барабан. Доступ для осмотра намотки и движения рукава.
- Стальная конструкция. Основание для регулярной работы на заправочном посту.
- Пружинный возврат. Собирает рукав после выдачи.
- Автоматический фиксатор. Позволяет оставить нужную длину вытянутой.
- Направляющие ролики. Помогают направлять рукав при вытягивании и возврате.
- Рукав 10 м×3/4″. Заводское бензиновое исполнение F0075013B.
Как работать с фиксатором
Рукав вытягивают к технике и оставляют на требуемой длине с помощью стопорного механизма. Для освобождения фиксатора руководство предусматривает небольшое дополнительное вытягивание.
При сматывании рукав сопровождают рукой. Нельзя отпускать его на свободный быстрый возврат с пистолетом: это может повредить оборудование и создать опасное движение свободного конца.
Бензиновое исполнение BIG
При заказе важно сохранять артикул F0075013B. В линейке BIG есть катушки для разных продуктов, длины и диаметра рукава; внешнее сходство не подтверждает одинаковую совместимость.
Пригодность этой катушки для бензина не означает, что любой подключённый насос или пистолет подходит для бензиновой установки. Вся линия должна иметь соответствующее назначение и документы.
Рукав 10 м уже входит в исполнение
Катушка оснащена раздаточным рукавом с внутренним диаметром 3/4″. При размещении определяют расстояние до самого удалённого бака и учитывают путь вокруг техники, а не только расстояние по прямой.
Если нужен более длинный рукав, подбирают соответствующий вариант катушки. Самостоятельное увеличение длины без проверки допустимой намотки, соединений и давления не считают равноценной заменой заводского исполнения.
Предел давления — 10 бар
Для бензинового F0075013B подтверждён предел 10 бар. Параметры других катушек BIG не следует переносить на этот артикул.
Давление насоса, соединений и пистолета проверяют вместе. Катушка сама не создаёт поток и не измеряет выданный объём: для этих задач нужны насос и счётчик.
Сматывание после заправки
Предусмотрен автоматический возврат рукава. При пользовании механизмом следуют инструкции катушки и сопровождают рукав при возвращении, чтобы управлять движением пистолета и свободного конца.
Открытая конструкция оставляет барабан доступным для осмотра. Место установки выбирают так, чтобы оператору было удобно вытягивать и возвращать рукав, а заправочное оборудование не мешало проезду.
Настенная установка
Руководство предусматривает настенный монтаж на жёстком основании. Направляющие рукава можно установить в одном из трёх положений под выбранную компоновку. Для поворотного размещения предусмотрен дополнительный кронштейн.
При обычной настенной установке руководство задаёт минимальную высоту 2,5 м от пола. Напольное размещение или установка на другой машине допускается как специальная компоновка с неподвижной опорой. Крепление выбирают по основанию и документированной схеме монтажа.
Подключение к топливной линии
В таблице бензинового BIG с рукавом 19 мм×10 м указан вход G1″ с внутренней резьбой. Подводящую линию соединяют через подходящий фитинг и гибкий участок. На стороне выхода пистолет подбирают под фактическое соединение раздаточного рукава.
Для обслуживания руководство предусматривает отсечение подачи на входе. Это позволяет изолировать катушку от насосной линии перед работами. Возврат рукава и прекращение подачи топлива — независимые функции.
Условия размещения бензиновой катушки
Руководство не разрешает использовать эту катушку в потенциально взрывоопасной атмосфере ATEX. Бензиновое назначение жидкости и допуск к взрывоопасной зоне — разные характеристики; место установки выбирают с учётом обоих условий.
При замене рукава сохраняют его назначение и антистатические свойства, требуемые руководством для топливных версий. Обычный рукав подходящей длины нельзя считать равноценной заменой заводского бензинового исполнения.
Где применяется BIG с рукавом 10 м
- Заправочный пост предприятия. Хранение рукава и подвод пистолета к технике в рабочей зоне.
- Сервисный участок. Удобная организация выдачи подходящего топлива с возвращением рукава после операции.
- Распределительная линия. Один стационарный вход и изменяемая рабочая длина до точки выдачи.
Катушка выбирается по пути до самой удалённой горловины, а также по размещению техники. Запас 10 м полезен только тогда, когда он действительно нужен; длина и диаметр влияют на сопротивление линии.
Что подобрать к катушке
До заказа согласуют входное подключение, раздаточный пистолет и способ крепления. Подключение проверяют именно для F0075013B, поскольку у других BIG оно может отличаться.
В конфигурацию входит катушка с рукавом. Насос, счётчик и пистолет не заявлены как часть этого артикула.
Частые вопросы о PIUSI BIG
Рукав входит в F0075013B?
Да, предусмотрен рукав 10 м с внутренним диаметром 3/4″.
Нужна ли электросеть для сматывания?
Нет. Возврат выполняет пружина в барабане.
Как снять рукав с фиксатора?
Руководство предусматривает небольшое дополнительное вытягивание; затем рукав сопровождают при возврате.
Можно ли использовать давление 15 бар?
Для этого бензинового исполнения предел 10 бар. Параметры другого BIG не переносят на F0075013B.
Можно ли поставить катушку в зоне ATEX?
Руководство M0325A запрещает использование в потенциально взрывоопасной атмосфере. Для такой зоны требуется подходящее документированное оборудование.
Какой вход у бензинового BIG?
В таблице исполнения с 19-мм рукавом 10 м указан внутренний G1″. Подключение проверяют вместе с подводящей линией.
Можно ли заменить рукав обычным дизельным?
Замену выбирают по бензиновому назначению, антистатическим свойствам, давлению, длине и соединениям. Совпадения одного диаметра недостаточно.
Входит ли пистолет со счётчиком?
Артикул F0075013B относится к катушке с рукавом. Насос, счётчик и раздаточный пистолет выбирают для поста отдельно.
