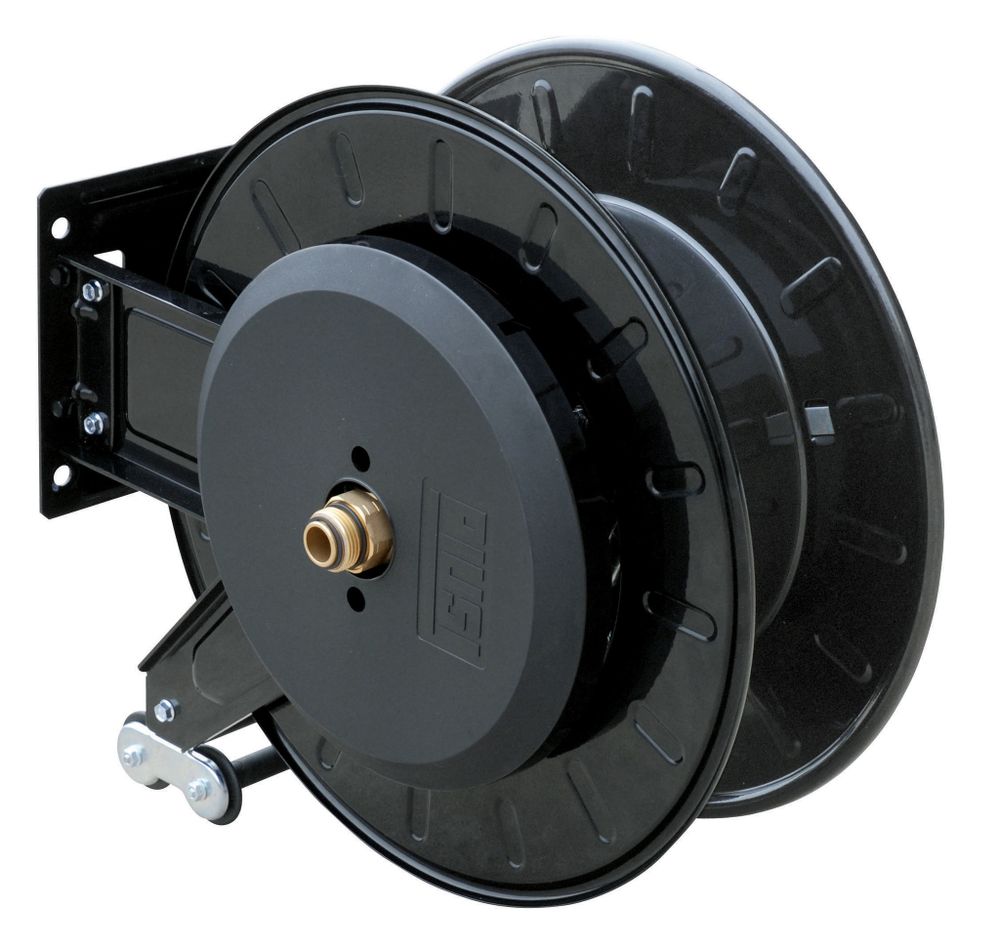

Катушка PIUSI SMALL F0075008A для дизельного топлива, 3/4″, до 10 м, без рукава

PIUSI DIESEL HOSE REEL SMALL F0075008A — автоматическая открытая катушка для намотки топливного рукава диаметром 3/4″. Предназначена для стационарных и мобильных систем раздачи дизельного топлива на автопарках, предприятиях, строительных площадках и ведомственных заправочных постах.

Катушка рассчитана на установку рукава длиной до 10 м. Встроенный пружинный механизм позволяет вытянуть рукав на необходимое расстояние и вернуть его на барабан после завершения заправки. Максимальное рабочее давление — 10 бар.

Важно: исполнение F0075008A поставляется без топливного рукава. Это позволяет самостоятельно выбрать длину, материал и производителя рукава с учётом особенностей заправочной системы.

Автоматическая смотка рукава

В конструкции используется пружинный возвратный механизм. Оператор вытягивает рукав для заправки техники, а после завершения работы возвращает его на барабан.

Катушка помогает организовать рабочее пространство заправочного поста: топливный рукав не остаётся лежать на земле, меньше подвергается загрязнению и случайному механическому воздействию.

Направляющий узел с роликами способствует равномерному перемещению рукава при вытягивании и смотке.

Подбор топливного рукава

PIUSI SMALL F0075008A рассчитана на рукав с внутренним диаметром 3/4″ (около 19 мм) и максимальной длиной 10 м.

При выборе необходимо учитывать:

• Совместимость рукава с дизельным топливом.
• Рабочее давление не ниже предусмотренного для заправочной системы.
• Минимальный радиус изгиба не менее 130 мм по требованиям PIUSI для данной серии.
• Электрическое сопротивление рукава менее 1 МОм/м согласно спецификации производителя.
• Совместимость концевых фитингов с выходом катушки и раздаточным пистолетом.

Использование неподходящего рукава может привести к затруднённой намотке, повреждению шланга или нарушению безопасной работы топливной системы.

Подключение и потери давления

На входе катушки предусмотрено поворотное соединение с наружной резьбой 1″ BSP. Выход предназначен для подключения рукава размером 3/4″.

Для F0075008A производитель указывает потерю давления около 0,15 бар при расходе дизельного топлива 60 л/мин через гидравлический узел катушки.

Это не потеря давления всей собранной раздаточной системы. После установки рукава, пистолета, счётчика или фильтра сопротивление потоку увеличится. Реальная скорость заправки зависит от характеристик всех компонентов.

Конструкция и монтаж

PIUSI DIESEL HOSE REEL SMALL имеет открытую конструкцию барабана, боковые защитные элементы и регулируемое положение направляющего рычага.

Производитель предусматривает несколько способов установки:

• На стену заправочного поста или технического помещения.
• Под потолком либо на подходящем верхнем несущем основании.
• На стационарную напольную конструкцию.

В зависимости от направления вытягивания рукава можно изменить положение направляющего механизма. Для некоторых схем монтажа используется дополнительная поворотная опора, которая заказывается отдельно.

При установке необходимо обеспечить достаточную прочность основания, свободный ход рукава и отсутствие контакта движущихся частей с другими элементами оборудования.

Комплектация

Согласно паспорту PIUSI, в стандартную поставку входят:

• Автоматическая пружинная катушка PIUSI SMALL F0075008A.
• Настенный монтажный кронштейн.
• Руководство по эксплуатации.

Раздаточный топливный рукав, пистолет, внешний подводящий рукав и дополнительные монтажные принадлежности подбираются отдельно.

Где используется

• Ведомственные мини-АЗС: организация раздачи дизельного топлива с автоматической уборкой рукава.
• Грузовые автопарки: оборудование постов заправки грузовых автомобилей и автобусов.
• Строительные предприятия: заправка экскаваторов, погрузчиков и другой дизельной техники.
• Сельскохозяйственные предприятия: оснащение мест заправки тракторов и комбайнов.
• Промышленные объекты: хранение и подача топливного рукава в составе стационарной системы перекачки дизельного топлива.

Отличие от других катушек PIUSI

Для покупателей, выбирающих катушку по длине рукава и комплектации, доступны следующие варианты:

• PIUSI SMALL F0075008A: вместимость до 10 м рукава 3/4″, поставляется без рукава.
• PIUSI SMALL F0075009B: готовая катушка с установленным рукавом 3/4″ длиной 8 м.
• PIUSI BIG F0075000A: увеличенная вместимость до 14 м рукава 3/4″, поставляется без рукава.

Если требуется готовое исполнение, можно рассмотреть PIUSI SMALL F0075009B с рукавом 8 м.

При необходимости большего рабочего радиуса подойдёт PIUSI BIG F0075000A с вместимостью до 14 м.

Частые вопросы

Рукав длиной 10 метров входит в комплект?

Нет. F0075008A поставляется без рукава. Десять метров — максимальная вместимость барабана для рукава 3/4″.

Катушка сматывает рукав автоматически?

Да. В конструкции используется пружинный механизм возврата.

Какое максимальное рабочее давление?

До 10 бар. Все соединения, рукав и пистолет должны соответствовать рабочим параметрам системы.

Можно ли использовать катушку для бензина?

Исполнение F0075008A указано PIUSI как катушка для дизельного топлива. Для бензина следует выбирать специально предназначенное и подтверждённое производителем исполнение.

Есть ли настенный кронштейн?

Да. В стандартный комплект входит кронштейн для монтажа на стену.

В чём отличие SMALL от BIG?

Главное отличие — вместимость: SMALL F0075008A рассчитана на рукав до 10 м, а BIG F0075000A — до 14 м при одинаковом размере 3/4″.

Можно ли установить рукав другой длины?

Да, если его длина не превышает 10 м и он соответствует ограничениям PIUSI по размерам, изгибу и совместимости с топливом.
