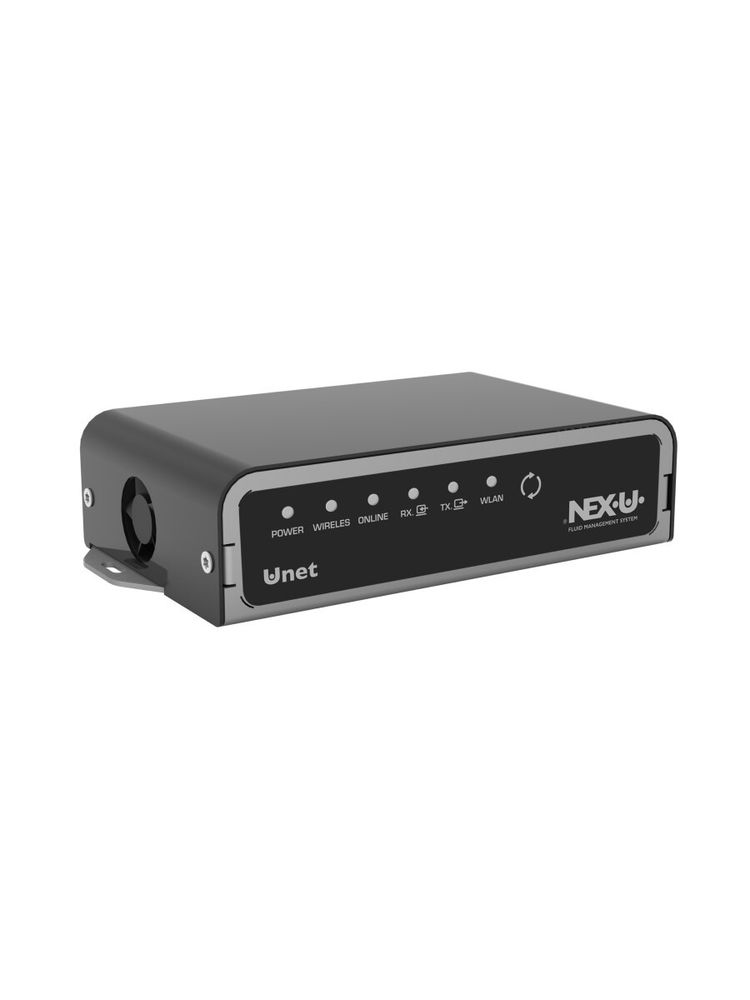

SAMOA U·net (383300) — центральный контроллер системы NEX·U для внутреннего учёта технических жидкостей. Блок подключается к сети и компонентам установки через LAN и CAN BUS. В аппаратном исполнении предусмотрены разъёмы для периферии и светодиодная диагностика.
U·net выбирают при оснащении маслораздаточной установки или замене блока в действующей системе. Для замены важно согласовать артикул, аппаратную ревизию, подключённые устройства и программное обеспечение. Устройство предназначено для внутреннего учёта и не одобрено для коммерческих операций. Общую схему применения можно посмотреть в обзоре системы SAMOA Nex-U.
Сетевые и периферийные подключения
- LAN RJ45. Подключение к компьютерной сети.
- Два подключения CAN BUS. Связь с компонентами системы через шину.
- Четыре USB. Подключение периферийных устройств.
- HDMI и Micro USB 3.0. Дополнительные разъёмы периферии.
- DC Jack. Подключение питания устройства.
При комплектации системы проверьте, какие устройства подключаются к каждому интерфейсу. Механическое совпадение разъёма не заменяет согласование аппаратного и программного исполнения.
Питание и включение
Сам блок питается напряжением 5 В постоянного тока. В руководстве предусмотрен комплектный блок питания, подключаемый к DC Jack. Его сетевое подключение выполняют по маркировке и документации адаптера.
После подачи питания загорается POWER. Выключение выполняется отключением питания. Для перезапуска предусмотрена отдельная кнопка на корпусе; при кратком нажатии блок запускает процедуру перезагрузки.
Индикация состояния и связи
- POWER показывает подключение питания.
- STATUS показывает состояние работы блока.
- ONLINE показывает состояние подключения.
- RX мигает при получении данных.
- TX мигает при передаче данных.
Индикаторы помогают при проверке системы после монтажа или замены устройства. Например, наличие питания и обмен данных проверяют по разным индикаторам, что позволяет разделить эти этапы диагностики.
Подключение CAN BUS
На блоке предусмотрены переключатели E.O.L для оконечного резистора шины. Руководство указывает совместное положение обоих переключателей: ON для включения резистора, OFF для отключения.
Нужное положение выбирают по схеме конкретной установки. Общую конфигурацию и подключение компонентов выполняют по руководству установщика системы, а не только по перечню разъёмов блока.
Размещение и замена блока
Для крепления на корпусе есть монтажные отверстия. Размеры по руководству — 153×102×44 мм. При размещении оставьте доступ к разъёмам, кнопке перезапуска и индикаторам.
При заказе замены сообщите маркировку действующего U·net, состав подключённых компонентов и версию программного обеспечения. Это позволяет согласовать аппаратную поставку с существующей маслораздачей.
Поставка и настройка системы
383300 — аппаратный блок U·net. В руководстве предусмотрен блок питания. Наличие программного обеспечения, права доступа и состав лицензии согласуют в спецификации поставки. Покупка контроллера сама по себе не подтверждает предоставление лицензии U·Track.
Подготовка установки включает подключение сетевых интерфейсов, периферии и настройку системы управления. Эти работы выполняют с учётом существующей схемы учёта и руководства установщика.
Частые вопросы
Можно ли подать на сам U·net сетевые 220 В?
Блок рассчитан на 5 В постоянного тока через DC Jack. Для питания используют предусмотренный адаптер; его подключение к сети выполняют по документации.
Какие сетевые интерфейсы предусмотрены?
LAN RJ45 и два подключения CAN BUS. Периферийные устройства подключаются к USB, Micro USB 3.0 и HDMI в соответствии со схемой системы.
Как перезапустить устройство?
В руководстве предусмотрено краткое нажатие кнопки перезапуска на корпусе.
Для чего нужны E.O.L?
Они включают или отключают оконечный резистор CAN BUS. Положение обоих переключателей выбирают по монтажной схеме.
Что сообщить при покупке на замену?
Артикул и ревизию установленного блока, состав подключённых устройств и версию программного обеспечения системы.
