SAMOA NEX·U U·valve (383501) — модуль для измерения и управления выдачей масла и совместимых технических жидкостей в системе NEX·U. Он объединяет импульсный расходомер, электромагнитный клапан, очищаемый сетчатый фильтр и электронный модуль управления.
U·valve устанавливают в точке раздачи централизованной системы на СТО, в автопарке или ремонтной зоне предприятия. Измерение и управление потоком находятся в одном узле: системе не требуется собирать эти функции из отдельно размещённых клапана, расходомера и электроники.
Измерение и управление выдачей
Расходомер измеряет количество прошедшей жидкости и передаёт системе соответствующие сигналы. Электромагнитный клапан открывает или перекрывает поток по команде NEX·U.
Модуль используют в схеме контролируемой раздачи, где нужно разрешать операцию, учитывать выдачу и передавать данные другим компонентам системы. Саму подачу жидкости обеспечивает подключённый насос.
Для автоматизированного поста согласуют весь состав NEX·U: модуль управления потоком, средства доступа оператора, источник питания и компоненты связи. U·valve — часть такой системы, а не автономная станция выдачи.
Фильтр перед измерительным узлом
В корпусе предусмотрен сетчатый фильтр большой площади, который задерживает механические загрязнения перед измерительными и клапанными деталями. Сетку можно очищать при обслуживании.
Это помогает защитить внутренние элементы U·valve. Требуемую подготовку масла и чистоту исходного продукта определяют для всей установки; встроенный сетчатый фильтр не подменяет любую требуемую тонкую фильтрацию.
Порядок доступа к фильтру и обслуживания выполняют по инструкции SAMOA для U·valve и схеме установленного поста.
Расход, давление и подключение жидкости
Для 383501 указаны диапазон 1–30 л/мин и рабочее давление до 100 бар. Эти характеристики сравнивают с подачей насоса и режимом раздаточного устройства.
Вход и выход имеют внутреннюю резьбу 1/2″ BSP. Ответные соединения подбирают по этому стандарту и допускаемым условиям масляной линии.
Если насос способен создавать более высокое давление, настройку и защиту линии выбирают с учётом U·valve и других компонентов. Возможность насоса создавать высокое давление сама по себе не повышает допуск модуля.
Проводная связь CAN bus
383501 поддерживает передачу данных по CAN bus. Через проводную инфраструктуру передаётся также питание, необходимое для электромагнитного клапана.
На модуле предусмотрены быстрые входное и выходное подключения CAN bus. При проектировании важно определить размещение модулей и кабельную трассу, чтобы схема соответствовала выбранной системе NEX·U.
У 383501 нет встроенного Wi-Fi. Поэтому его связь с остальной системой планируют по проводной схеме; отсутствие Wi-Fi не мешает предусмотренному Bluetooth-подключению раздаточного дисплея.
Bluetooth и дисплей у пистолета
Bluetooth используется для связи с U·vision или U·vision+. Эти совместимые раздаточные модули позволяют оператору видеть данные непосредственно у места выдачи.
Такое размещение удобно, когда U·valve установлен возле магистрали или катушки, а оператор работает пистолетом у машины. При комплектовании выбирают совместимые компоненты NEX·U под требуемое отображение и управление.
Bluetooth-связь раздаточного модуля и проводная связь CAN bus выполняют разные задачи. Их не следует считать заменой электрическому питанию клапана.
Питание 24 В DC
Модулю требуется 24 В постоянного тока, подаваемых через U·dat или U·power. Источник питания включают в согласованную схему NEX·U.
Непосредственное подключение U·valve к 230 В не предусмотрено. При монтаже нужно иметь подходящий модуль питания и кабельные соединения системы.
Индикация и настройка

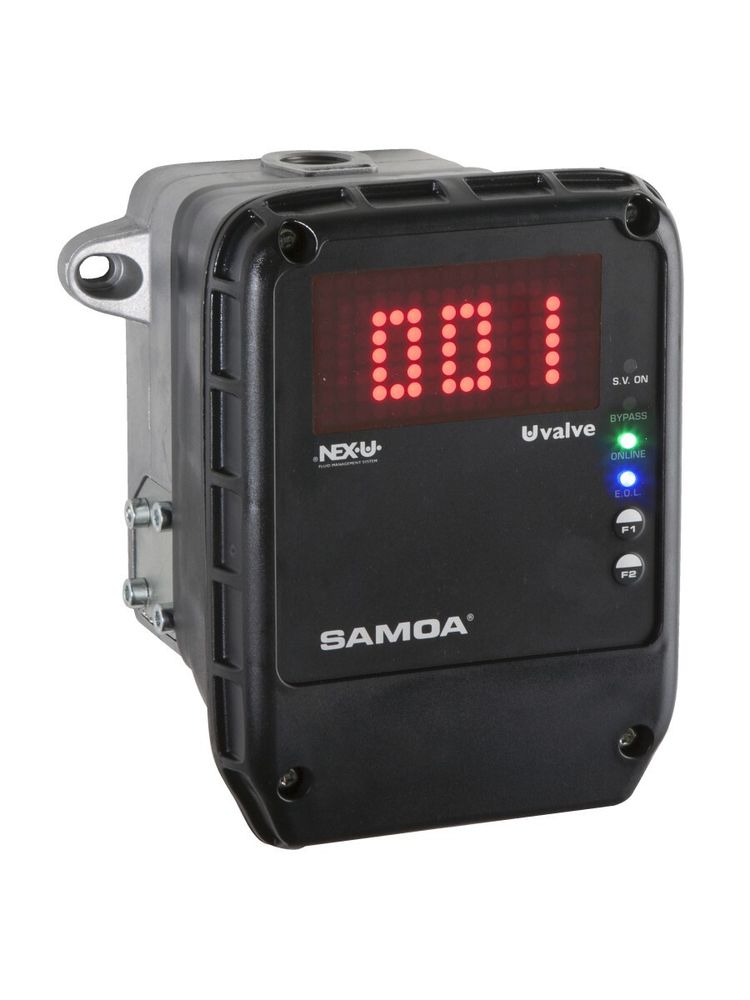

LED-дисплей на корпусе показывает номер U·valve, назначенный в системе. Это помогает определить, к какой точке выдачи относится установленный модуль.
Четыре цветных светодиода отображают состояние устройства и используются для диагностики. Две кнопки предназначены для локальной настройки. Количество выданной жидкости оператор читает на соответствующем устройстве отображения системы.
Совместимость с жидкостями
Для U·valve указаны масло, отработанное масло, охлаждающая и стеклоомывающая жидкости. Конкретный продукт выбирают с учётом состава, температуры и условий работы раздаточной установки.
Допуск модуля не расширяет назначение насоса, рукава или пистолета. При комплектовании поста все смачиваемые компоненты должны подходить к выбранной жидкости.
Отличие от U·valve+ 383500
383501 — версия с CAN bus и Bluetooth без встроенного Wi-Fi. SAMOA U·valve+ 383500 дополнительно имеет Wi-Fi для связи с компонентами NEX·U.
Обе версии требуют 24 В DC и поддерживают предусмотренные проводные соединения. Выбор определяется способом передачи данных в проектируемой установке, а не только наличием беспроводного дисплея у оператора.
Применение и состав поста
- СТО. Управление выдачей масла на нескольких сервисных местах в составе NEX·U.
- Автопарк. Контроль операций при обслуживании транспорта из централизованного запаса масла.
- Ремонтная зона предприятия. Совмещение измерения и перекрытия потока в конкретной точке выдачи.
383501 включает расходомер, клапан, сетчатый фильтр и электронику в общем корпусе. Насос, раздаточная линия, дисплей и средства питания подбираются под состав всей установки.
Частые вопросы
Это только электромагнитный клапан?
Нет. В корпусе также находятся импульсный расходомер, фильтр и электроника для управления и связи.
Есть ли у 383501 Wi-Fi?
Нет. Для встроенного Wi-Fi предусмотрен U·valve+ 383500.
Для чего нужен Bluetooth?
Для подключения раздаточного модуля U·vision или U·vision+, который отображает данные у пистолета.
Можно ли подключить модуль к 230 В?
Непосредственно нет. Ему требуется 24 В DC от соответствующего компонента питания NEX·U.
Что показывает LED-дисплей корпуса?
Назначенный номер U·valve в системе. Количество выдачи отображается соответствующими компонентами NEX·U.
Нужен ли дополнительный расходомер рядом с клапаном?
Для измерения проходящей через U·valve жидкости расходомер уже встроен.
Как подключается масляная магистраль?
Вход и выход имеют внутреннюю резьбу 1/2″ BSP. Соединения подбирают под рабочую жидкость и давление до 100 бар.
Можно ли очищать фильтр?
Да, встроенная сетка предназначена для очистки. Обслуживание выполняют по инструкции U·valve.
