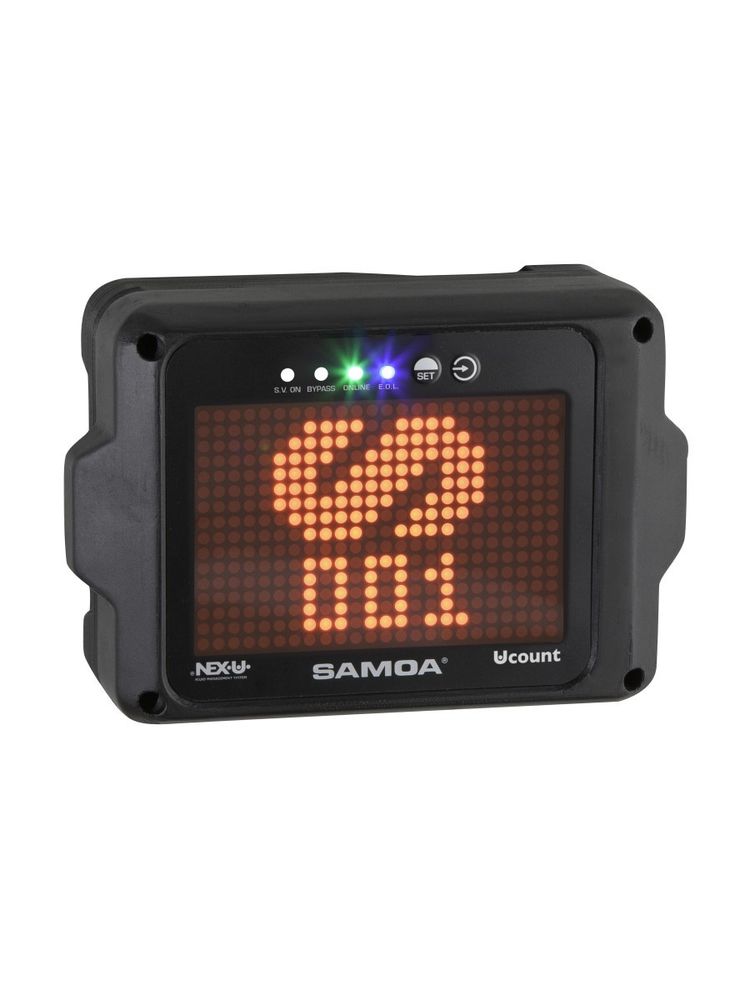

SAMOA U·count (383750) — электронный модуль управления расходомером и электромагнитным клапаном в системе NEX·U·. Он связывает внешние измерительные и исполнительные узлы с системой учёта, показывает назначенный номер клапана и состояние на светодиодной индикации. Это управляющий модуль, а не самостоятельный гидравлический счётчик.
U·count выбирают для централизованной раздачи рабочих жидкостей, когда расходомер и клапан расположены отдельно и их нужно включить в общую систему управления. Модуль работает с U·pulser или U·pulser+ и поддерживает предусмотренное взаимодействие с U·vision/U·vision+. Насосную линию, измеритель, клапан и остальные элементы NEX·U· подбирают как единую конфигурацию.
Управление отдельными измерителем и клапаном
Жидкость проходит через внешний расходомер, который формирует сигнал объёма. Электромагнитный клапан разрешает или прекращает выдачу, а U·count обеспечивает управление и связь этих узлов с системой NEX·U·. Сам электронный модуль не имеет жидкостной камеры и не создаёт поток.
Это разделение полезно, когда измерительный узел и клапан должны находиться в определённом месте магистрали, а электронное управление нужно организовать отдельно. Например, оборудование может быть размещено возле централизованной линии сервисного поста, а оператор пользоваться совместимым раздаточным устройством у машины.
- Работа с U·pulser и U·pulser+ — подключение предусмотренных внешних измерительных узлов.
- Управление отдельным электромагнитным клапаном — часть разрешения и прекращения выдачи.
- Индикация номера назначенного клапана — идентификация управляемой точки.
- Четырёхцветный диагностический светодиод — отображение состояния модуля.
- Две кнопки конфигурации — настройка в предусмотренном порядке.
- CAN, Wi-Fi и Bluetooth — разные каналы связи с разными функциями.
Точность учёта определяется не только электроникой U·count. Она зависит от расходомера, его настройки, стабильности жидкостного потока и правильного ввода системы в работу. Один управляющий модуль не обеспечивает заданную погрешность любой подключённой линии.
CAN: обмен данными и питание клапана
Проводная шина CAN используется для обмена данными между компонентами и передачи питания, необходимого для работы клапана. При проектировании заранее определяют трассу, подключение модулей и соответствие всей проводной части требованиям NEX·U·.
Поэтому выбор беспроводной передачи данных не означает полного отказа от проводов. Клапану и модулю по-прежнему нужны предусмотренные питание и подключения. Wi-Fi не передаёт электрическую мощность для открытия жидкостного клапана.
Если система уже работает на предприятии, добавление U·count начинают с проверки схемы и совместимости существующих компонентов. Нужно знать, как организованы питание, CAN и размещение измерителя, а не только наличие беспроводной сети в здании.
Wi-Fi и Bluetooth выполняют разные задачи
Wi-Fi предусмотрен для связи с остальной системой NEX·U·. Bluetooth используется для взаимодействия с совместимыми U·vision и U·vision+, связанными с раздаточным устройством. Наличие обоих интерфейсов не означает свободного подключения к любому телефону или стороннему учётному сервису.
На этапе выбора уточняют, какие компоненты уже установлены и какой способ связи требуется. В помещении с несколькими постами полезно учитывать расположение оборудования и доступность связи на рабочих местах. Настройку выполняют как часть системы, а не как подключение бытового датчика к произвольному приложению.
Если на раздаточном посту используется U·vision, его функции и индикацию проверяют по соответствующему исполнению. U·count обеспечивает предусмотренную связь, но не заменяет само устройство у оператора.
Индикация и настройка на месте
Высоковидимая светодиодная индикация показывает номер клапана, назначенного модулю. Это помогает сопоставить электронный узел с конкретной точкой выдачи при пусконаладке и обслуживании. Четырёхцветный индикатор используется для диагностики состояния.
Две конфигурационные кнопки позволяют выполнять предусмотренные операции настройки. Но они не означают, что всю систему можно настроить без знания её схемы. Номер точки, связи и назначение внешних узлов должны соответствовать общему проекту NEX·U·.
Собственная индикация предназначена для идентификации точки и диагностики. Просмотр журнала, регистрация и обработка операций определяются остальными компонентами и программной конфигурацией системы.
Жидкость, давление и расход определяет внешняя линия
U·count является электронным модулем. Рабочая среда, допустимое давление и диапазон расхода относятся прежде всего к подключённым расходомеру, клапану, рукавам и раздаточному устройству. Материал и уплотнения мокрой части проверяют отдельно.
Это важно при масляной раздаче на нескольких постах: одинаковые управляющие модули могут входить в линии с разным маслом или арматурой. Но их одинаковое обозначение не подтверждает одинаковое давление и производительность всех линий.
Для вязкого масла учитывают также сопротивление измерительного узла и клапана. Электронное управление не увеличивает возможности насосной системы. Если фактическая выдача мала, проверяют гидравлику, свойства жидкости и насос, а не рассчитывают устранить проблему одной настройкой связи.
Что входит в проект раздаточного поста
Чтобы организовать измеряемую и управляемую выдачу, нужны соответствующие насосная линия, измерительный узел, клапан, управляющая инфраструктура и раздаточное устройство. U·count выполняет свою функцию между этими компонентами. Поставка одного 383750 не означает готовый пост с насосом, расходомером и журналом операций.
При согласовании системы уточняют число постов, виды жидкостей, расположение резервуаров, требуемый контроль выдачи и уже установленное оборудование. Затем определяют состав NEX·U·, схему подключения и настройку программной части. Список совместимых модулей не заменяет эту проработку.
Для применения с существующим сторонним расходомером проверяют не только наличие импульсного выхода, но и подтверждённую совместимость. В описании U·count предусмотрены U·pulser и U·pulser+; совместимость с любым импульсным датчиком из этого не следует.
Где полезен U·count
- Автосервис с централизованной масляной раздачей — включение внешних расходомера и клапана в NEX·U·.
- Сервисная база автопарка — управление несколькими согласованными точками выдачи и связь с системой учёта.
- Расширение существующей NEX·U· — добавление точки, у которой измерительная и исполнительная части размещены отдельно.
Модуль выбирают по архитектуре системы. Если требуется только местное показание литров на отдельном рукаве, проще рассматривать подходящий самостоятельный счётчик. U·count имеет смысл там, где нужны именно функции электронного управления в NEX·U·.
Отличие от расходомера и интегрированного клапанного узла
U·pulser измеряет поток и передаёт информацию, U·count работает с этим сигналом и внешним клапаном. Это разные части системы: покупка управляющего модуля не заменяет измеритель.
В линейке NEX·U· существуют и решения, объединяющие несколько функций в одном жидкостном узле. Выбор между отдельными компонентами и интегрированным исполнением зависит от схемы размещения, обслуживания и имеющегося оборудования. Для U·count следует явно предусмотреть внешние узлы.
Поставка и ввод в работу
Артикул 383750 относится к модулю U·count. Подключаемые U·pulser, U·pulser+, электромагнитный клапан, U·vision/U·vision+ и остальные компоненты не следует считать включёнными только по перечню совместимости.
Ввод выполняют после согласования схемы и подключения. Проверяют соответствие назначенного номера точки, связь с системой, корректность измерения и действие клапана. До эксплуатации важно убедиться, что электронная команда соответствует фактической жидкостной линии, а не соседнему посту.
Частые вопросы о SAMOA U·count
Измеряет ли модуль литры самостоятельно?
Нет. Измерение выполняет внешний расходомер, например предусмотренный U·pulser или U·pulser+. U·count обеспечивает управление и связь.
Входит ли электромагнитный клапан в 383750?
Модуль рассчитан на управление отдельным клапаном. Перечень совместимости не означает, что клапан входит в поставку U·count.
Можно ли сделать полностью беспроводную установку?
Нет, наличие Wi-Fi и Bluetooth не отменяет питание и подключения исполнительных узлов. CAN используется в том числе для передачи питания клапана.
Подойдёт ли любой импульсный расходомер?
Такой совместимости обещать нельзя. В описании производителя предусмотрены U·pulser и U·pulser+; другой прибор проверяют отдельно.
Можно ли подключить модуль напрямую к телефону?
Bluetooth предусмотрен для взаимодействия с U·vision/U·vision+. Возможность подключения произвольного телефона либо приложения из наличия интерфейса не следует.
Что показывает собственный индикатор?
Номер назначенного клапана и диагностическое состояние. Это не полноценный экран журнала операций всей системы.
Есть ли у самого U·count допустимое давление масла?
Жидкость проходит через внешние измеритель и клапан. Их давление, материалы и диапазон расхода определяют отдельно для конкретной линии.
Подойдёт ли модуль для расширения уже работающей NEX·U·?
Да, при согласовании совместимых компонентов, схемы питания, связи и настройки новой точки. Перед заказом нужно знать состав существующей системы.
Будет ли один модуль хранить весь журнал выдачи предприятия?
Регистрация и обработка данных определяются общей системой NEX·U· и её программным оснащением. U·count является одним из её компонентов, а не заменой всей системы учёта.
