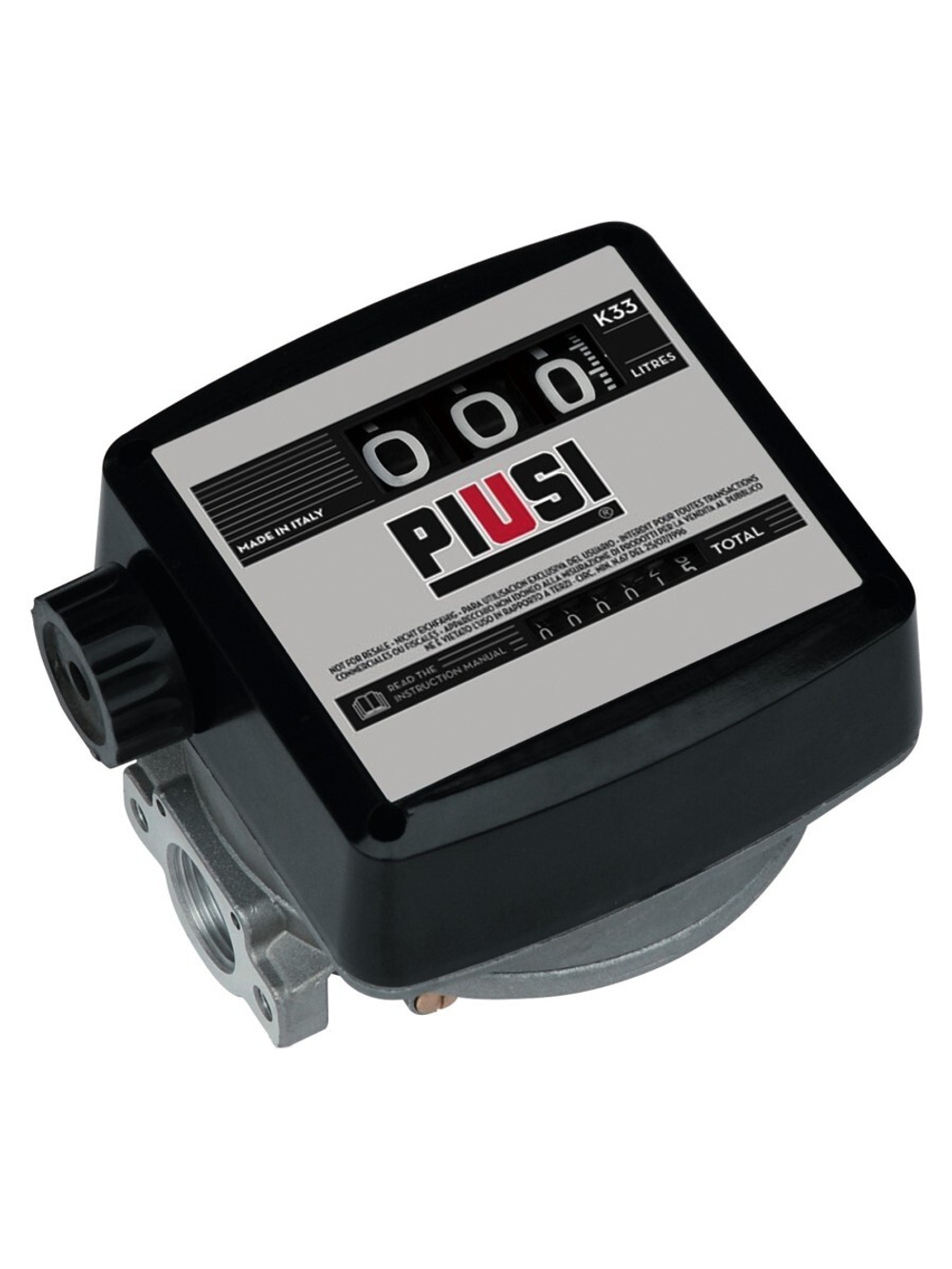

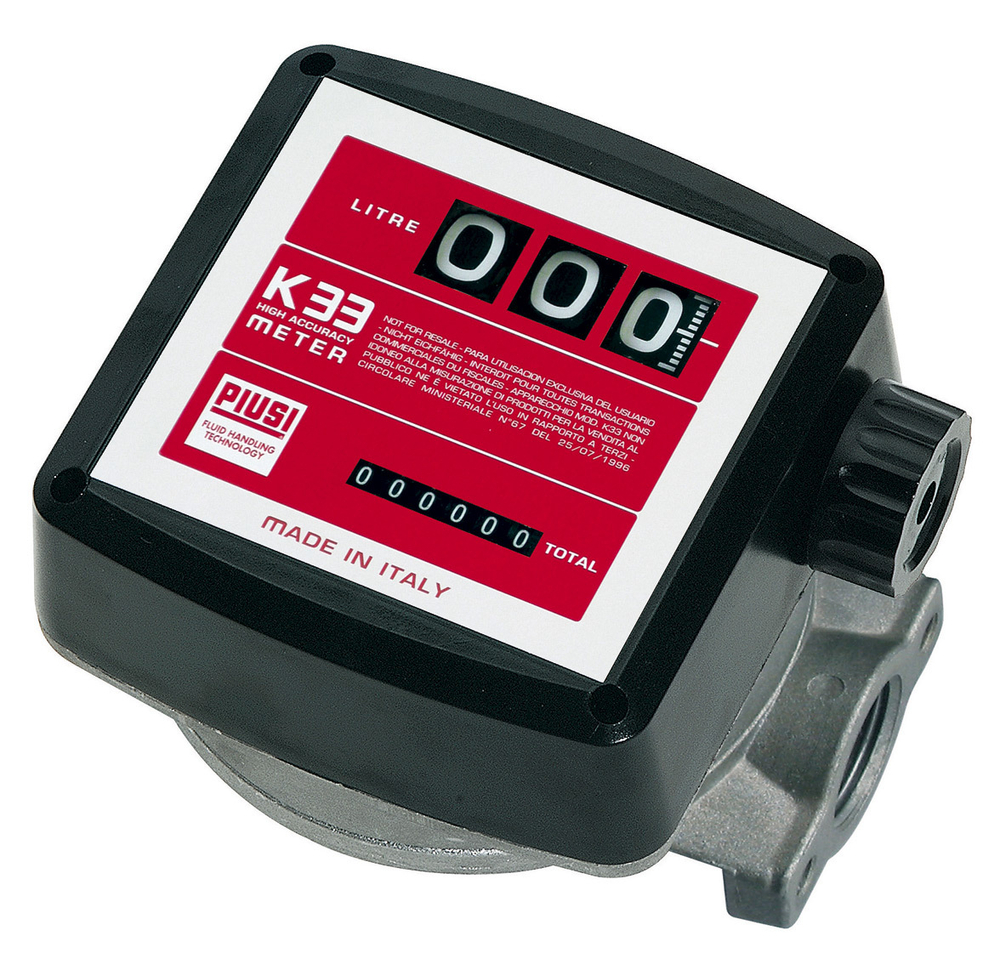

PIUSI K33 ver.D OIL, артикул 000558000 — механический дисковый счётчик для измерения выдаваемого масла. Рабочий диапазон —20–120 л/мин, допустимое давление —3,5 бар, вход и выход —1″ BSP. Разовая шкала имеет три разряда, накопительная —шесть.
Прибор используют в масляной линии предприятия, где нужен понятный местный учёт. Оператор обнуляет отдельную выдачу и считывает литры после операции; общий регистр продолжает учитывать объём, прошедший через счётчик.
Масляное исполнение K33
- Артикул 000558000. Обозначает масляную версию D, а не обычное дизельное исполнение.
- Дисковая измерительная камера. Приводится проходящей жидкостью.
- Трёхразрядная разовая шкала. Показывает отдельную выдачу до 999 л.
- Шестиразрядный накопительный регистр. Позволяет вести общий местный учёт.
- Механическая индикация. Не требует батареек для чтения объёма.
- Калибровка. Предусмотрена для проверки показаний на месте установки.
Как масло приводит счётный механизм
Масло заполняет камеру и перемещает качающийся диск. Механизм передаёт движение регистрам, которые показывают объём. Счётчик измеряет поток, создаваемый насосом или допустимой разницей уровней; своей подачи у него нет.
Модель удобна, когда литры нужно видеть на стационарном участке линии. Она не заменяет раздаточный пистолет и не обеспечивает автоматическую остановку по заданной порции. Эти функции организуют другими компонентами поста.
Выбор по расходу 20–120 л/мин
Перед покупкой определяют реальный поток масла. Для компактного масляного насоса на 4–10 л/мин нижняя граница K33 слишком высока. В таком посту нужен другой измеритель, рассчитанный на соответствующий малый расход.
При больших объёмах расход рассматривают вместе с температурой масла и сопротивлением рукава, фильтра и пистолета. Номинальный максимум насоса и реальная выдача после всех узлов могут отличаться.
Масло и рабочая температура
000558000 относится к масляным K33. Выбранный продукт должен быть совместим с проточной частью прибора и остальной линией. Марку масла и температуру сообщают при подборе, потому что вязкость влияет на условия измерения и подачи.
Название OIL не разрешает автоматически любые густые, загрязнённые или отработанные смеси. Сведения о других счётчиках PIUSI с овальными шестернями и высокими пределами вязкости не переносят на дисковый K33.
Давление до 3,5 бар
Этот предел учитывают при подключении к масляному насосу. Особенно важно проверить установку с закрываемым пистолетом: насос может создавать повышенное давление, когда выдача прекращена.
Отношение давления пневматического насоса показывает потенциальное давление масла при выбранном воздухе. Счётчик K33 не следует подключать к такой установке без проверки согласованной рабочей схемы и защиты её компонентов.
Калибровка и точность учёта
Для этого прибора указывается погрешность ±1%. Например,1% от 50 л соответствует 0,5 л. Масштаб характеристики помогает понять, подходит ли такой местный учёт для задачи предприятия.
Калибровку выполняют по инструкции с контрольной ёмкостью и в фактических условиях линии. Исправный забор без воздуха и подходящий расход необходимы для работы; одной поправкой нельзя устранить перебои насоса.
Подключение версии D
Резьбы 1″ BSP соединяют с соответствующими фитингами. Направление подачи определяют по стрелке корпуса и компоновке версии D. Положение регистра выбирают так, чтобы оператор видел шкалу и мог обнулить разовую выдачу.
При замене сравнивают полный артикул, жидкость и направление потока. Внешне похожий K33 для дизеля не следует автоматически считать тем же изделием, что масляный 000558000.
Учёт по операциям и выбор шкалы
Разовый регистр удобен для одной операции, а общий —для суммарного расхода участка. Чтобы привязать результат к машине или агрегату, оператор записывает его отдельно: механический K33 не хранит список получателей масла.
При планируемой выдаче более 999 л учитывают предел трёхразрядной разовой шкалы. Масляный K44 ver.A000560160 имеет четырёхразрядную шкалу одной выдачи и семиразрядный накопитель. Большая разрядность помогает длинному переливу, но сама по себе не означает более высокую точность.
Применение в масляном хозяйстве
- Перелив между ёмкостями. Местный контроль выданного масла при подходящем расходе.
- Раздаточный пост предприятия. Запись литров для обслуживания оборудования.
- Модернизация линии без электроники. Механическая шкала позволяет учитывать выдачу без питания регистра.
Назначение —внутренний некоммерческий учёт. Для расчётов с покупателями используют измерительную систему с соответствующими документами.
Отличие от K33 ver.A OIL
000550160 —масляный K33 ver.A,000558000 —ver.D. Выбор между ними связан с компоновкой потока и регистра. Для объёма одной операции свыше 999 л рассматривают соответствующий K44 с четырёхразрядной разовой шкалой.
Артикул 000558000 относится к отдельному счётчику. Насос, фильтр и раздаточная оснастка определяются в составе масляного поста; импульсную передачу данных или дозирование не считают встроенными только из-за наличия регистра.
Частые вопросы о K33 ver.D OIL
Подойдёт ли к масляному насосу на 5 л/мин?
Диапазон этого K33 начинается с 20 л/мин. Для 5 л/мин требуется другой подходящий измеритель.
Нужны ли батарейки?
Нет, регистрация механическая.
Что означает OIL в названии?
Масляное исполнение. Дизельные K33 имеют другие артикулы и назначение.
Можно ли обнулить одну выдачу?
Да. Разовую шкалу подготавливают перед операцией, а общий накопитель учитывает суммарный расход.
Можно ли заранее задать объём?
Сам K33 измеряет литры. Автоматическую остановку по дозе выполняет другая система управления.
Чем отличается от 000550160?
Компоновкой версии D вместо A. Направление подачи сверяют по стрелке и положению патрубков.
Можно ли поставить в любую пневматическую масляную линию?
Нужно соблюдать предел 3,5 бар и условия расхода. Давление насоса и его управление проверяют до подключения.
Сохраняет ли общий регистр показания без питания?
Регистры механические; электропитание для работы счётного узла не нужно.
