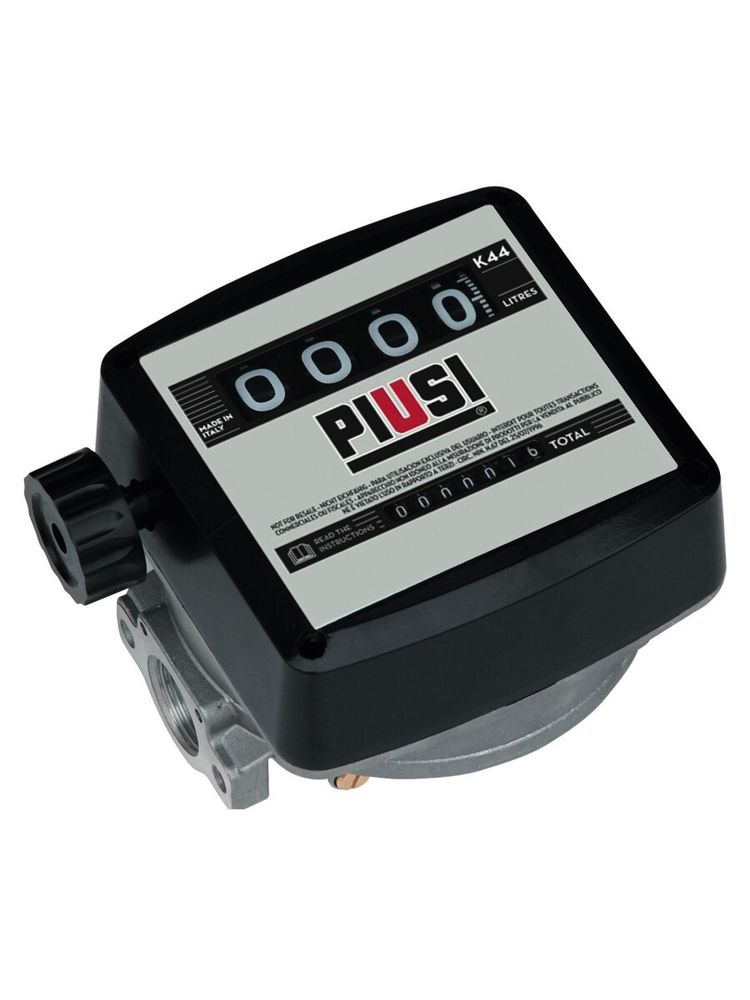

PIUSI K44 ver. A OIL (000560160) — механический счётчик для масла с четырёхразрядной разовой шкалой. Рабочий расход 20–120 л/мин, давление до 3,5 бар, присоединения 1″ BSP. Версия A рассчитана на поток справа налево при взгляде на шкалу.
K44 выбирают для местного измерения больших разовых объёмов масла в линии низкого давления. Общий семиразрядный регистр учитывает накопленный расход отдельно от текущей операции.
Четыре разряда для одной операции
Разовый счётчик позволяет читать объём текущего перелива или выдачи, а перед новой операцией его обнуляют. Четыре разряда дают большее поле разового показания, чем у трёхразрядного масляного K33.
Общий сумматор не сбрасывается вместе с разовым регистром. Это удобно, когда одна шкала нужна для конкретной заправки, а другая — для накопленного расхода по установке.
Дисковый механизм без батареек
Поток приводит качающийся диск в измерительной камере. Через механическую передачу движение отображается на регистре. Для измерительного механизма и шкал не нужно электрическое питание.
- Дисковая камера. Измеряет количество прошедшей жидкости.
- Разовая 4-разрядная шкала. Для отдельной операции с ручным сбросом.
- Общий 7-разрядный регистр. Для суммарного учёта.
- Калибровка на месте. Позволяет проверить показания в условиях поста.
- Версия A. Определяет направление подключения.
Расход и погрешность
Поток должен находиться в диапазоне 20–120 л/мин. Для медленной небольшой доливки нижняя граница может быть важнее верхнего максимума. Прибор не следует выбирать по одной цифре 120 л/мин.
Заявленная погрешность после калибровки — ±1%. Для конкретной установки показания проверяют на рабочем масле с устойчивым потоком и точным контрольным измерением.
Скорость насоса, сопротивление фильтра и раздаточной линии определяют реальный расход. Если после изменения схемы выдача заметно изменилась, условия работы счётчика также нужно оценить заново.
Ограничение давления 3,5 бар
K44 OIL рассчитан на линию низкого давления. Предел 3,5 бар учитывают и при открытой выдаче, и в возможном режиме с закрытым пистолетом.
Для высоконапорного масляного насоса выбирают счётчик соответствующего давления или согласованную другую схему. Совпадение портов 1″ не делает прибор подходящим к любому насосу.
Калибровка и смена продукта
Реальные масло, температура и поток влияют на учёт. Калибровка выполняется в рабочих условиях по руководству K33/K44. Проверка после смены жидкости важнее попытки сохранить случайную прежнюю настройку.
Применяется точная контрольная ёмкость не менее 20 л. Перед измерением из линии удаляют воздух и получают полный устойчивый поток. Затем сравнивают показания и регулируют прибор по инструкции.
После очистки камеры или замены её деталей требуется новая калибровка. Поворот ручки разового сброса не заменяет регулировку точности.
Подключение версии A
Вход и выход 1″ BSP располагаются для потока справа налево. Стрелку на корпусе учитывают вместе с расположением труб и удобством чтения шкалы.
Перед камерой руководство рекомендует фильтр 400 мкм для защиты механизма. Если обслуживаемая система требует более чистого масла, её требования к фильтрации проверяют дополнительно.
При монтаже нельзя допускать попадания в прибор частиц или уплотнительного материала. Доступ к сбросу и калибровке оставляют свободным для обслуживания.
Монтаж с удобным чтением показаний
Руководство допускает установку корпуса в разных пространственных положениях: в трубопроводе, между рукавами, у насоса или резервуара. Направление по стрелке сохраняют. Окно регистра размещают так, чтобы оператор мог читать текущий объём и поворачивать ручку сброса без обхода установки.
Крышка с регистром может быть переориентирована на 90° по процедуре руководства. Это меняет положение шкалы относительно корпуса, а не назначение входа и выхода версии A. При изготовлении опоры можно использовать предусмотренные четыре глухих отверстия корпуса с нарезкой M5.
Размер цифр и шаг показаний
Цифры разовой шкалы высотой 18 мм рассчитаны на чтение во время выдачи. Общий семиразрядный регистр имеет цифры высотой 6 мм; его удобно записывать при сверке накопленного расхода. Шаг показаний — 0,1 л.
Число знаков и шаг шкалы не определяют точность сами по себе. После калибровки заявлена погрешность ±1%: при контрольном объёме 100 л это соответствует примерно 1 л. Больший четырёхразрядный регистр полезен прежде всего для больших разовых операций, а не для повышения точности по сравнению с K33.
Самотёк и насосная подача
K44 может применяться в подходящей самотёчной схеме, но необходим расход в его рабочем диапазоне. Для масла на подачу сильно влияют вязкость и температура, поэтому высота резервуара сама по себе не гарантирует достаточный поток.
На густом или холодном масле подача самотёком может оказаться недостаточной. Если нужная скорость не обеспечивается, используют подходящий насосный узел и проверяют давление у счётчика.
Выбор между масляными K44 и K33
У 000560160 — разовая шкала 4 разряда и общий регистр 7 разрядов. У K33A OIL (000550160), — разовая 3 разряда и сумматор 6 разрядов. Различие полезно при выборе по объёму одной операции и удобству накопленного учёта.
Это масляные исполнения. Дизельные версии тех же названий и другие направления потока выбирают по отдельному артикулу.
Где применяется K44 OIL
- Перелив масла. Контроль количества между совместимыми ёмкостями.
- Сервисный участок. Механическое измерение выдачи при подходящих 20–120 л/мин.
- Внутренний учёт предприятия. Запись разового и накопленного расхода без электронного интерфейса.
Для продажи масла и расчётов с покупателями требования к допуску средства измерения рассматривают отдельно. Техническая погрешность не является разрешением на коммерческий учёт.
Частые вопросы
Чем K44 отличается от K33?
Четыре разряда текущей выдачи и семь общего регистра против трёх и шести у K33.
Нужны ли батарейки?
Нет, механизм и индикация механические.
Что означает ver. A?
Поток справа налево при взгляде на шкалу.
Можно ли применять в линии 10 бар?
У 000560160 предел 3,5 бар. Для большего давления нужен подходящий прибор или другая схема.
Почему нужна калибровка на рабочем масле?
Масло, температура и реальный поток влияют на условия учёта. Настройку проверяют в рабочем режиме.
Общий расход можно обнулить ручкой?
Разовый регистр сбрасывается, общий сумматор учитывается отдельно и не обнуляется вместе с ним.
Самотёчная выдача подходит?
При условии потока 20–120 л/мин и допустимого давления. Для масла проверяют конкретную вязкость и схему.
Нужен ли фильтр?
Для защиты камеры руководство рекомендует 400 мкм перед прибором.
Можно автоматически выдавать заданную порцию?
Сам K44 измеряет, а прекращением подачи управляет оператор или отдельная система.
