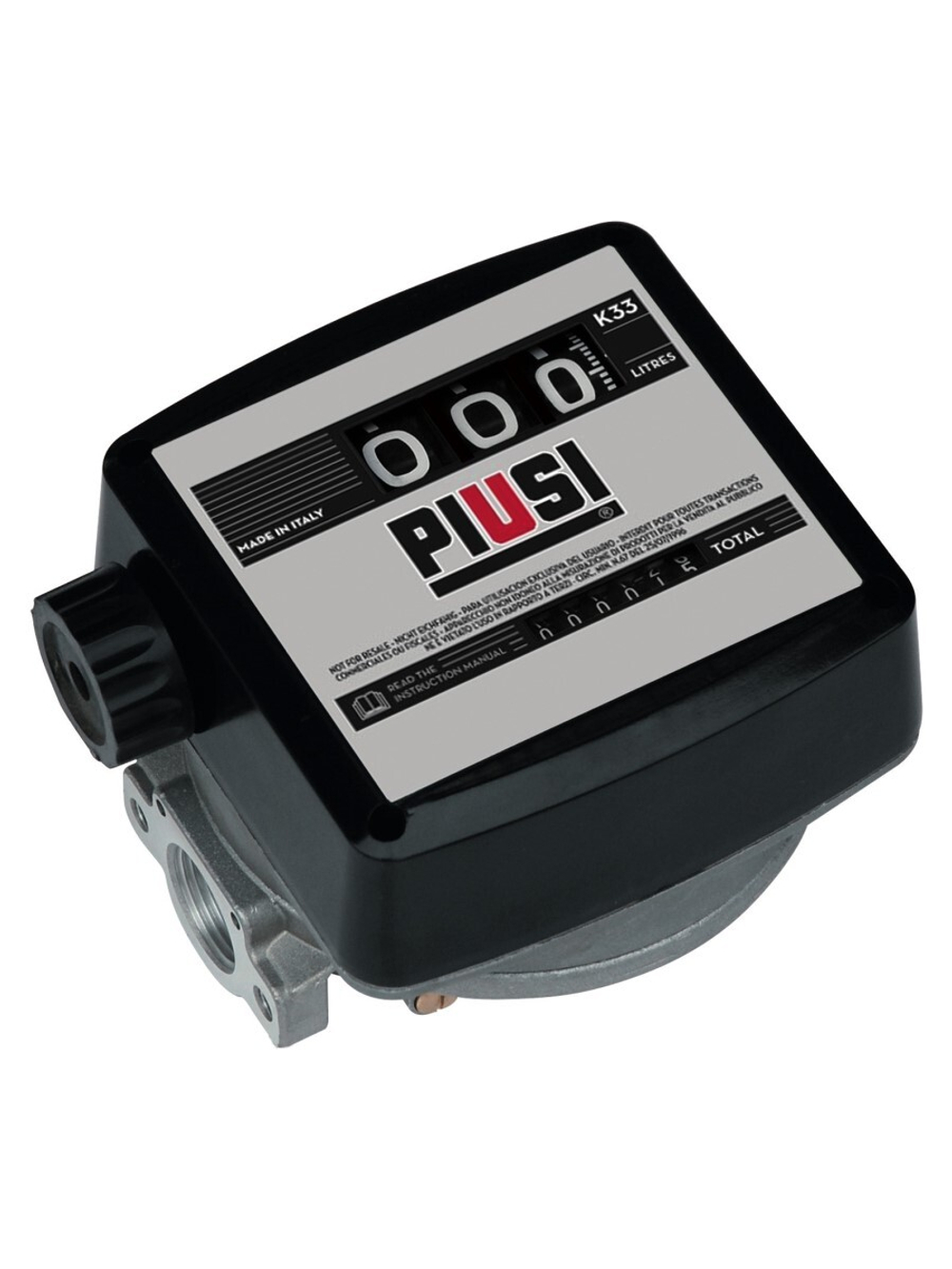

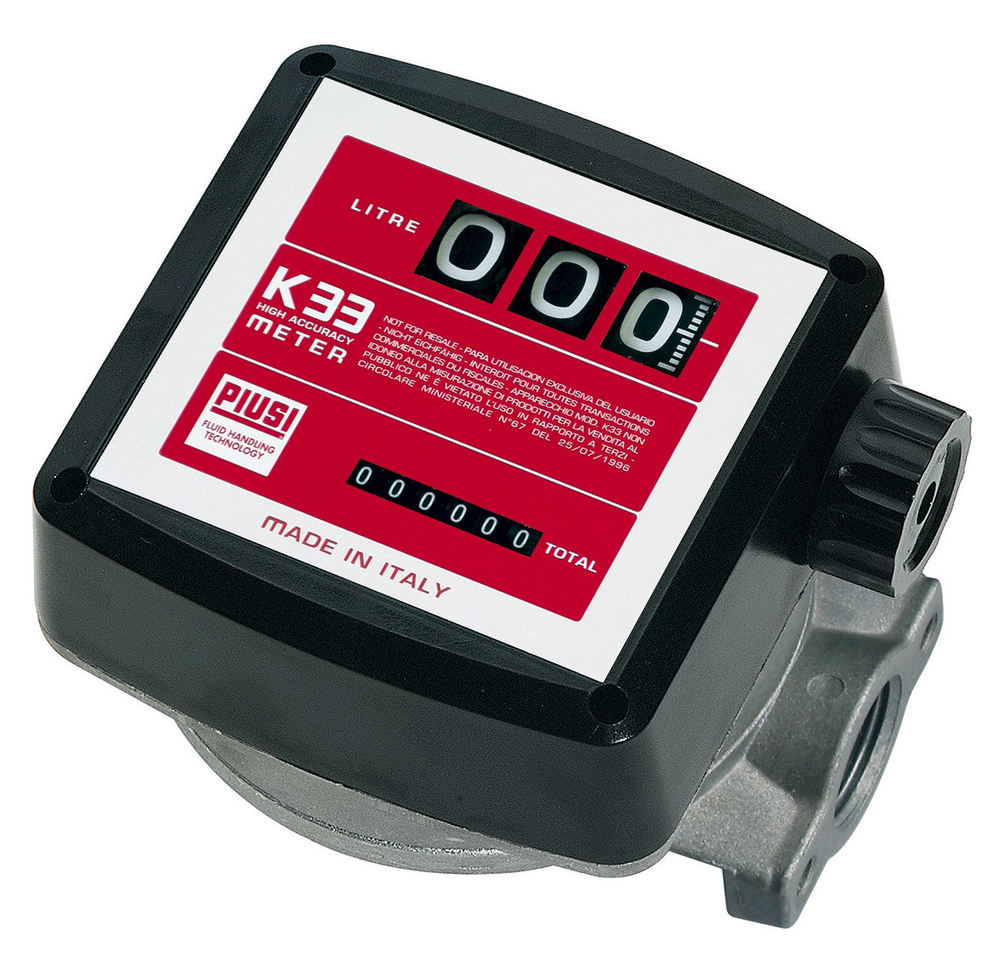

PIUSI K33 ver. A OIL (000550160) — механический счётчик для измерения выдачи масла. Диапазон расхода 20–120 л/мин, рабочее давление до 3,5 бар, присоединения 1″ BSP. Версия A предусматривает поток справа налево при взгляде на шкалу.
Прибор выбирают для местного учёта в маслораздаточной линии, где нужны простые механические показания. Он измеряет прошедшее масло, а подачу создаёт насос или подходящая самотёчная схема.
Дисковая камера и механические регистры
Жидкость приводит в движение качающийся диск внутри измерительной камеры. Механическая передача связывает движение с регистром, который показывает объём. Такой механизм не требует батареек и отдельного электронного блока.
- Трёхразрядная разовая шкала. Для чтения одной выдачи с последующим сбросом.
- Шестиразрядный общий сумматор. Для накопленного количества, прошедшего через прибор.
- Ручка сброса. Подготавливает разовый регистр к следующей операции.
- Механическая калибровка. Позволяет согласовать показания с контрольным объёмом.
- Поток справа налево. Определяет размещение входа и выхода у версии A.
Разовый расход и общий итог
Перед обслуживанием очередной машины разовый регистр обнуляют. После операции его показание можно внести в заказ-наряд или журнал. Общий сумматор продолжает учитывать расход отдельно и не обнуляется вместе с разовой выдачей.
Это местный механический учёт. K33 не записывает номер машины или оператора и не передаёт данные в программу. Такие сведения предприятие добавляет принятым способом.
Почему важны обе границы расхода
Рабочий диапазон начинается с 20 л/мин. Очень медленная доливка не становится подходящим режимом только потому, что через корпус проходит масло. При подборе сравнивают реальную скорость выдачи с диапазоном прибора.
Верхняя граница 120 л/мин также относится к счётчику, а не к создаваемой им подаче. Насос, фильтр, рукав и пистолет определяют, какой поток фактически проходит через измерительную камеру.
После изменения линии, например установки другой катушки или пистолета, рабочие условия могут измениться. Тогда проверяют и фактическую подачу, и показания прибора.
Давление до 3,5 бар
Это предел рабочего давления K33 OIL. Он важен при установке после насоса и при закрытии раздаточного клапана. Максимальное давление насоса нельзя принимать за допустимое для всей линии.
При подключении к пневматическому маслораздатчику нужно учитывать передаточное отношение и настройку воздуха. Прибор с пределом 3,5 бар не выбирают для линии высокого давления только по совпадению резьбы 1″.
Подключение и защита камеры
Вход и выход подключают через 1″ BSP по стрелке на корпусе. Версию A заказывают под схему справа налево, чтобы шкала оставалась удобно читаемой. Изменение ориентации корпуса не означает свободную замену назначенного направления потока.
Руководство рекомендует фильтр 400 мкм перед камерой. Он защищает дисковый механизм от частиц; требования обслуживаемого агрегата к чистоте масла могут быть более строгими и рассматриваются отдельно.
При монтаже не допускают попадания посторонних частиц и остатков уплотнительных материалов внутрь измерительного узла. Доступ к ручке сброса и регулировке оставляют свободным.
Как разместить корпус и шкалу
K33 можно установить в трубопровод, между гибкими рукавами, непосредственно у насосного узла или резервуара. Руководство допускает разные пространственные положения корпуса. При этом масло должно проходить по стрелке, а окно регистра и ручка сброса оставаться доступными оператору.
Крышку со шкалой можно переориентировать с шагом 90° по процедуре руководства. Это помогает читать показания при другом положении труб, но не изменяет назначенные вход и выход. Для крепления корпуса предусмотрены четыре глухих отверстия, в которых допускается нарезать резьбу M5; этот способ рассматривают при изготовлении монтажной опоры.
Читаемость шкалы и точность измерения
Разовые цифры имеют высоту 18 мм, общий регистр — 6 мм. Большая шкала удобна во время выдачи, а меньший сумматор читают при записи накопленного расхода. Шаг показаний составляет 0,1 л.
Шаг шкалы и погрешность — разные параметры. Наличие десятых долей литра на регистре не означает точность до 0,1 л при любом объёме. Заявленная погрешность ±1% относится к измерению после правильной калибровки: при контрольных 100 л это соответствует отклонению около 1 л.
Калибровка на рабочем масле
Показания проверяют в условиях, в которых прибор будет использоваться: на нужном масле, при обычной температуре и расходе. Смена продукта или изменение условий — основание снова проверить точность.
Руководство предусматривает точную контрольную ёмкость не менее 20 л. Из линии удаляют воздух, добиваются полного устойчивого потока, сравнивают реальный объём с показанием и выполняют регулировку по инструкции.
Калибровать на тонкой струйке, если обычная выдача проходит быстро, неправильно: настройка должна относиться к рабочему режиму. После очистки или замены деталей камеры показания также проверяют заново.
Применение и выбор K33 или K44
- Сервисный пост. Местное измерение выдачи совместимого масла при достаточном расходе.
- Перелив между ёмкостями. Контроль перемещённого объёма в линии низкого давления.
- Замена старого прибора. Восстановление механического учёта в схеме справа налево.
У K33 разовая шкала трёхразрядная, у K44A OIL (000560160), — четырёхразрядная. Если нужен больший предел разового показания, это различие учитывают вместе с одинаковым рабочим диапазоном 20–120 л/мин.
Обслуживание
Качество входной фильтрации влияет на свободное движение диска и ресурс камеры. Если учёт изменился, проверяют фильтр, отсутствие воздуха и состояние измерительного механизма. Простой сброс регистра не исправляет причины ошибки.
Перед разборкой прекращают подачу и подготавливают линию по инструкции. После работ с камерой требуется контроль и новая калибровка.
Частые вопросы
Нужны ли батарейки?
Нет, K33 механический.
Какой поток у версии A?
Справа налево при взгляде на шкалу; подключение выполняют по стрелке.
Можно ли применять после насоса 10 бар?
Предел K33 OIL 3,5 бар. Давление в месте установки должно соответствовать этому ограничению.
Обнуляется ли общий счётчик?
Нет, разовая шкала сбрасывается отдельно от общего сумматора.
Нужно ли проверять показания после смены масла?
Да, продукт, температура и расход влияют на условия учёта. Проверку выполняют на рабочей жидкости.
Какая контрольная ёмкость нужна?
По руководству не менее 20 л, с точным измерением объёма.
Чем отличается масляный K44?
У 000560160 разовая шкала 4-разрядная, у 000550160 — 3-разрядная. У K44 общий сумматор 7-разрядный.
Можно ли выдавать заранее заданные литры?
Счётчик только измеряет. Подачу останавливает оператор или отдельная система управления.
