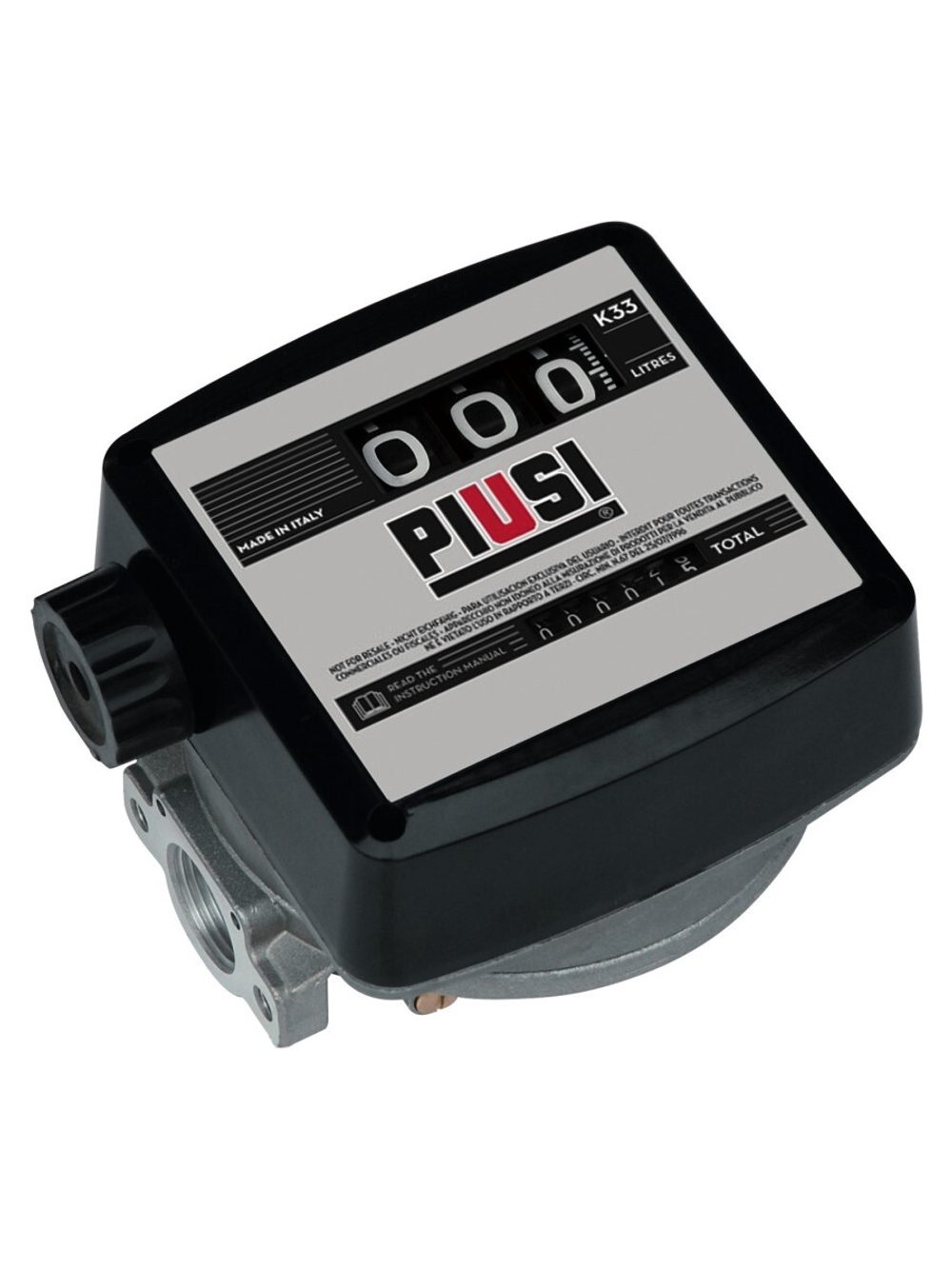

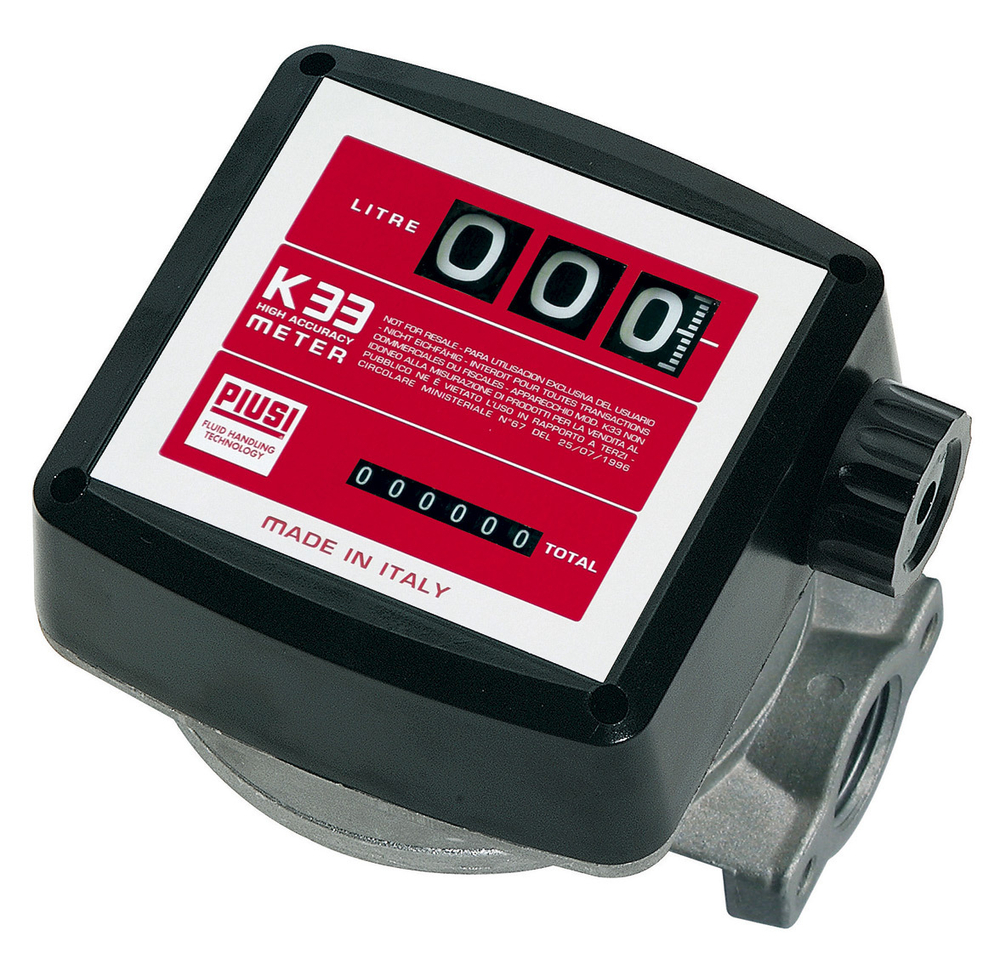

PIUSI K33 ver. C (000552000) — механический счётчик дизельного топлива для внутреннего учёта выдачи. Рабочий диапазон —20–120 л/мин, максимальное давление —3, 5 бар. Присоединения на входе и выходе —1″ BSP.
Версия C рассчитана на направление потока сверху вниз относительно лицевой панели. Трёхразрядная сбрасываемая шкала показывает отдельную выдачу, шестирарядный сумматор — накопленный объём. Для работы счётному механизму не нужны батарейки или внешнее питание.
Как счётчик измеряет топливо
Внутри измерительной камеры находится качающийся диск. Поток приводит его в движение, которое передаётся через механические шестерни на шкалы. Поэтому K33 измеряет прошедшее топливо без электронного датчика и кабеля питания.
Перед заправкой оператор сбрасывает разовую шкалу ручкой. Общий сумматор сохраняет накопленный результат. Такая схема удобна для учёта расхода собственного автопарка и контроля топлива на хозяйственном заправочном посту.
Рабочий расход 20–120 л/мин
Счётчик выбирают по фактической скорости потока через линию.20 л/мин — нижняя граница заявленного диапазона измерения, а 120 л/мин — верхняя. Если насос, фильтр или самотёчная схема дают меньший расход, нельзя автоматически рассчитывать на ту же точность.
Для K33 заявлена погрешность±1% после калибровки, типовая повторяемость±0, 3%. Калибровка на месте помогает учесть реальные условия выдачи. При существенном изменении схемы, расхода или условий работы показания следует проверить контрольной мерой.
Версия C: поток сверху вниз
Направление потока важно при встраивании счётчика в готовую станцию. У 000552000 вход расположен сверху, выход — снизу при обычном положении лицевой панели. При монтаже дополнительно ориентируются по стрелке на корпусе.
Присоединения 1″ BSP требуют подходящих ответных фитингов. Трубопровод закрепляют так, чтобы его вес и усилия затяжки не нагружали корпус. Сам счётчик не заменяет насос, фильтр или раздаточный кран.
Давление до 3, 5 бар
Для этого дизельного артикула допускается рабочее давление до 3, 5 бар. Более высокие значения из описаний масляных или специальных исполнений K33 к нему не относятся. Настройка насосной станции должна учитывать предел счётчика и остальных компонентов.
K33 предназначен для некоммерческого контроля. Для торговли топливом нужно отдельно решать вопрос требуемого измерительного оборудования и его допуска к расчётным операциям.
Частые вопросы
Можно ли подключить счётчик без электропитания?
Да, измерительный механизм работает от потока топлива. Питание насоса при этом остаётся отдельным вопросом.
Подойдёт ли он для самотёчной раздачи?
Да, если линия обеспечивает расход в рабочем диапазоне 20–120 л/мин и остальные требуемые условия. Малый расход самотёком может выходить за этот диапазон.
Можно ли подать топливо снизу вверх?
Исполнение C имеет штатное направление сверху вниз. Для другой компоновки выбирают подходящую версию или следуют разрешённой производителем процедуре изменения положения.
Выдерживает ли он 10 бар?
Нет, для 000552000 указан предел 3, 5 бар. Параметры другого исполнения переносить на него нельзя.
Может ли K33 сам остановить заправку после 50 л?
Нет, он измеряет прошедший объём. Выдачу останавливают пистолетом или отдельной системой управления.
