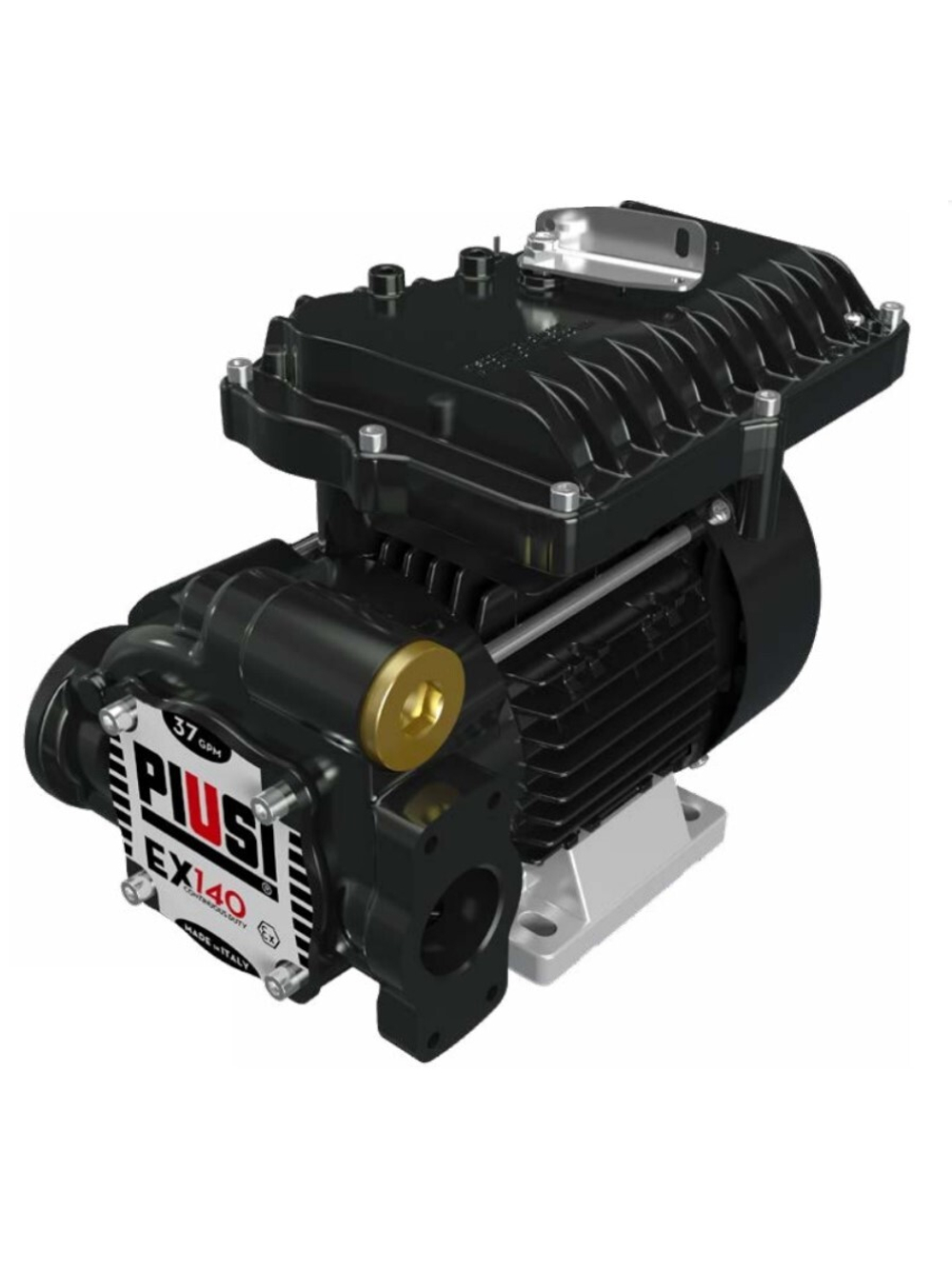

PIUSI EX140 230/50 ATEX (F00395010) — высокопроизводительный самовсасывающий электрический насос для перекачки бензина, дизельного топлива и керосина. Предназначен для стационарных топливозаправочных постов, перекачки топлива между резервуарами и оснащения промышленных систем топливораздачи.
Насос обеспечивает максимальную подачу до 140 л/мин и работает от сети переменного тока 230 В / 50 Гц. Электродвигатель мощностью 1150 Вт рассчитан на непрерывный режим работы S1. Оборудование имеет сертификацию ATEX/IECEx для применения в соответствующих потенциально взрывоопасных средах.
Особенности конструкции
- Самовсасывающий роторно-лопастной механизм для перекачки совместимых нефтепродуктов.
- Прочный чугунный корпус насосной части.
- Ротор из спечённой стали с лопастями из технополимера.
- Уплотнения Viton для работы с разрешёнными производителем видами топлива.
- Встроенный перепускной клапан для кратковременной циркуляции топлива при перекрытии выходной линии.
- Электродвигатель с тепловой защитой и непрерывным режимом работы.
- Выключатель на корпусе и съёмные монтажные опоры.
- Входное соединение 1¼″ BSP и выходное соединение 1″ BSP.
Где используется
- Топливные склады: перекачка бензина, дизельного топлива и керосина между совместимыми резервуарами.
- Транспортные предприятия: оснащение топливораздаточных постов для обслуживания крупных автопарков.
- Строительные и горнодобывающие предприятия: организация заправки техники при повышенной потребности в топливе.
- Промышленные объекты: подача разрешённых нефтепродуктов в технологические и распределительные системы.
- Стационарные заправочные установки: применение в составе системы с отдельно подобранными счётчиком, рукавом и раздаточным пистолетом.
Производительность 140 л/мин
PIUSI EX140 рассчитан на максимальную подачу до 140 л/мин. Это позволяет использовать насос в системах, где требуется перекачивать значительные объёмы топлива.
Однако значение 140 л/мин не является гарантированной производительностью при любых условиях. Фактический расход зависит от длины и диаметра трубопроводов, высоты всасывания, сопротивления фильтра, счётчика и раздаточного пистолета.
Характеристика производителя построена для бензина при температуре 20 °C. По мере увеличения противодавления расход снижается.
Для создания высокопроизводительного заправочного поста необходимо подобрать все компоненты по пропускной способности. Установка обычного пистолета на 60–80 л/мин не позволит использовать максимальный расход насоса.
Подключение и монтаж
Насос оснащён входным соединением 1¼″ BSP и выходным соединением 1″ BSP. Для подключения требуются совместимые фитинги и рукава, рассчитанные на конкретное топливо, рабочее давление и условия установки.
При проектировании всасывающей линии PIUSI рекомендует учитывать следующие ограничения:
- Длина всасывающего рукава — не более 6 м.
- Внутренний диаметр всасывающего рукава — не менее 1″.
- Высота всасывания без обратного клапана — до 2 м.
- Высота всасывания с обратным клапаном — до 4 м.
Указанные значения относятся к условиям, установленным производителем. Длинные трубопроводы, дополнительные фильтры и повышенное сопротивление на всасывании могут ухудшать работу насоса.
При установке необходимо обеспечить герметичность соединений, правильное электрическое подключение, заземление и уравнивание потенциалов в соответствии с документацией оборудования и требованиями объекта.
Взрывозащита ATEX/IECEx
PIUSI EX140 F00395010 имеет маркировку взрывозащиты II 2 G Ex d IIA T4 Gb. Она указывает категорию оборудования, способ взрывозащиты, группу газов, температурный класс и уровень защиты.
Наличие сертификата ATEX не означает, что насос разрешено устанавливать в любой взрывоопасной зоне. Перед монтажом необходимо проверить соответствие полной маркировки классификации зоны, виду топлива и условиям эксплуатации.
Электрическое подключение и выбор защитной аппаратуры должны выполняться квалифицированным персоналом с соблюдением требований производителя.
При создании заправочного поста рукава, фильтры, счётчики, пистолеты, соединения и электрические компоненты также должны соответствовать условиям применения с легковоспламеняющимися жидкостями.
Совместимость с топливом
Основные разрешённые производителем жидкости для PIUSI EX140 — бензин, дизельное топливо и керосин.
Техническая документация также допускает отдельные специальные топлива и бензино-спиртовые смеси при содержании спирта не более 15%. Для AVGAS 100/100LL и JET A/A1 указана применимость насосной части и совместимого расходомера, но не любого раздаточного комплекта.
При использовании специальных видов топлива необходимо дополнительно проверить ограничения производителя для конкретной системы. Насос нельзя считать универсальным для любых растворителей, спиртовых смесей и химических жидкостей.
Непрерывный режим работы и байпас
Электродвигатель EX140 рассчитан на непрерывную работу в штатном режиме перекачки топлива. Встроенная тепловая защита предназначена для защиты двигателя от перегрева в предусмотренных конструкцией условиях.
Перепускной клапан позволяет ограничивать повышение давления при кратковременном перекрытии выходной линии. При этом насос продолжает работать, а топливо циркулирует внутри насосной части.
Непрерывный режим S1 не означает разрешение на длительную работу с полностью закрытым выходом. Продолжительность работы через байпас должна соответствовать инструкции PIUSI.
Работа насоса без жидкости не допускается. Перед эксплуатацией необходимо проверить заполнение системы и отсутствие подсоса воздуха.
Комплектация
Исполнение F00395010 относится к серии EX140 NAKED и поставляется как отдельный насосный агрегат.
- Электрический насос PIUSI EX140 230 В / 50 Гц.
- Съёмные установочные опоры.
- Руководство по эксплуатации.
Всасывающий и раздаточный рукава, топливный фильтр, счётчик, пистолет и дополнительная арматура приобретаются отдельно.
Отличие от PIUSI EX100 и EX50
Линейка PIUSI EX включает насосы для бензина, дизельного топлива и керосина с разной максимальной производительностью и режимами работы.
- EX50 230V AC ATEX: до 50 л/мин, подходит для менее интенсивной раздачи топлива с соблюдением ограниченного рабочего цикла.
- EX100 230/50 ATEX: до 100 л/мин, питание 230 В / 50 Гц, непрерывный режим S1.
- EX140 230/50 ATEX: до 140 л/мин, питание 230 В / 50 Гц, непрерывный режим S1.
EX140 целесообразно выбирать, когда действительно требуется повышенная производительность и остальные компоненты системы рассчитаны на соответствующий расход.
При меньшей потребности в топливе можно рассмотреть PIUSI EX100 F00390010 на 100 л/мин или PIUSI EX50 230V AC ATEX на 50 л/мин.
Частые вопросы
Можно ли использовать PIUSI EX140 для бензина?
Да. Бензин входит в перечень разрешённых производителем жидкостей. Установка должна соответствовать требованиям взрывозащиты и условиям конкретного объекта.
Подходит ли насос для дизельного топлива?
Да. EX140 предназначен для перекачки дизельного топлива, бензина и керосина.
Можно ли подключить насос к однофазной сети 220–230 В?
Исполнение F00395010 рассчитано на переменное напряжение 230 В и частоту 50 Гц. Допустимые отклонения напряжения и требования к подключению следует проверять по заводской табличке и руководству.
Может ли насос работать непрерывно?
Да. PIUSI EX140 рассчитан на непрерывный режим работы при штатной перекачке топлива. Длительная работа с закрытым выходом или без жидкости не допускается.
Есть ли в комплекте счётчик топлива?
Нет. F00395010 — отдельный насос. Для измерения выданного объёма необходимо приобрести совместимый счётчик.
Можно ли использовать автоматический топливораздаточный пистолет?
Да, если пистолет предназначен для соответствующего топлива и рассчитан на расход, давление и условия применения в данной системе. Автоматическое отключение пистолета не заменяет остановку насоса.
Чем EX140 отличается от EX100?
Основное отличие — максимальная производительность: 140 против 100 л/мин. Оба исполнения с питанием 230 В / 50 Гц рассчитаны на непрерывную работу.
Что означает ATEX?
Это сертификация оборудования для определённых условий эксплуатации в потенциально взрывоопасных средах. Допустимую зону установки определяют по полной маркировке и технической документации.
