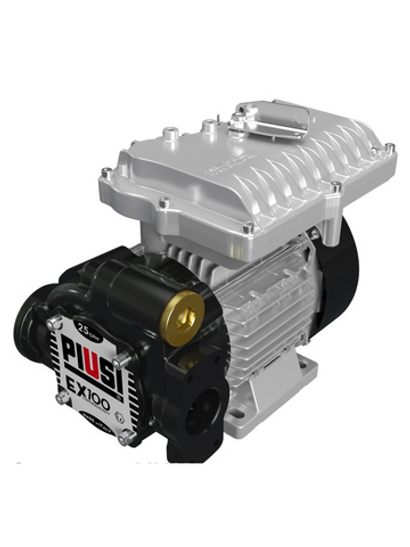

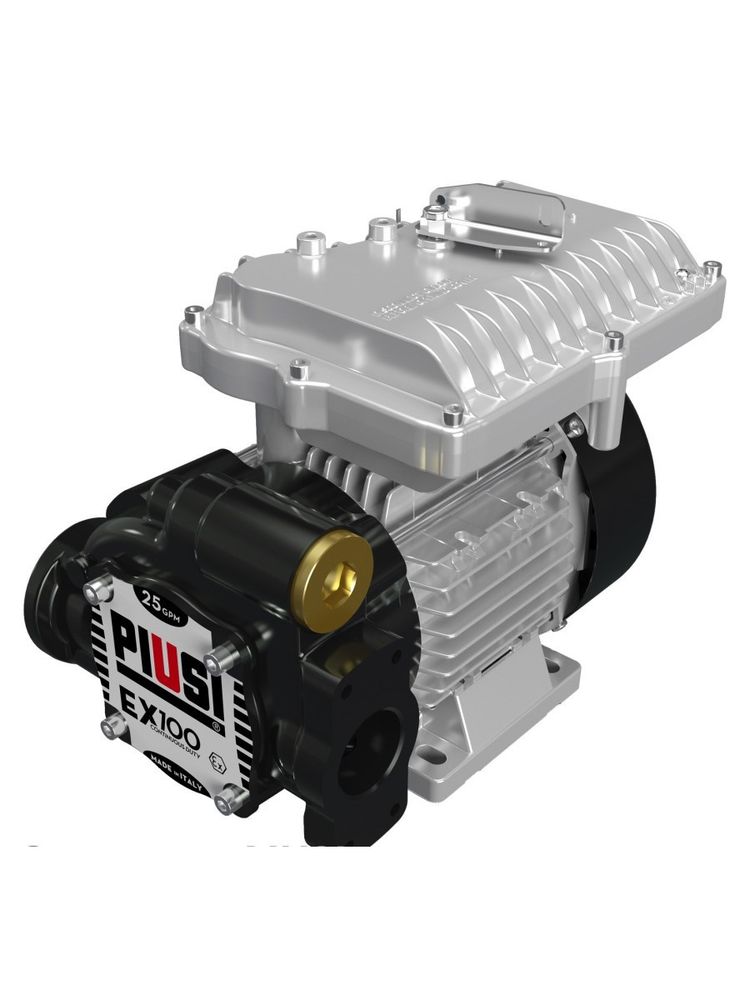

PIUSI EX100 230/50 ATEX (F00390010) — промышленный самовсасывающий электрический насос для перекачки бензина, дизельного топлива и керосина. Предназначен для оснащения топливораздаточных постов, перекачки топлива между резервуарами и работы в составе промышленных топливных систем.
Максимальная подача составляет 100 л/мин. Насос работает от однофазной сети переменного тока 230 В / 50 Гц, оснащён электродвигателем мощностью 1035 Вт и рассчитан на непрерывный режим работы S1. Исполнение F00390010 имеет сертификацию ATEX/IECEx для применения в соответствующих потенциально взрывоопасных средах.
Особенности конструкции
- Самовсасывающий роторно-лопастной механизм для перекачки бензина, дизельного топлива и керосина.
- Корпус насосной части из чугуна, ротор из спечённой стали, лопасти из технополимера.
- Уплотнение Viton для работы с разрешёнными производителем нефтепродуктами.
- Электродвигатель с тепловой защитой, рассчитанный на непрерывную работу в штатном режиме перекачки.
- Встроенный перепускной клапан для кратковременной циркуляции топлива при закрытии напорной линии.
- Выключатель на корпусе насоса.
- Съёмные монтажные опоры для установки на подходящее основание.
- Входное соединение 1¼″ BSP и выходное соединение 1″ BSP.
Где используется
- Топливные склады: перекачка бензина, дизельного топлива и керосина между совместимыми резервуарами.
- Транспортные предприятия: оборудование топливозаправочных постов для автопарков.
- Строительные предприятия: организация заправки техники при значительном расходе топлива.
- Промышленные объекты: подача разрешённых нефтепродуктов в технологические и распределительные системы.
- Морская и портовая инфраструктура: перекачка совместимого топлива в составе правильно спроектированных установок.
Производительность и подбор системы
Максимальная паспортная подача PIUSI EX100 составляет 100 л/мин. Производительность зависит от сопротивления всасывающей и напорной линий, высоты подъёма топлива, длины рукавов, состояния фильтров и характеристик раздаточной арматуры.
Рабочая характеристика PIUSI построена для бензина при температуре 20 °C. По мере увеличения противодавления подача уменьшается. Поэтому 100 л/мин не следует считать гарантированным расходом через любой топливораздаточный пистолет.
При подборе насоса для заправочного поста необходимо учитывать пропускную способность счётчика, фильтра, шланговой катушки и пистолета. Если один из компонентов рассчитан на меньший расход, увеличение мощности насоса не обеспечит пропорционального увеличения скорости заправки.
Всасывающая линия и подключение
PIUSI EX100 имеет вход с резьбой 1¼″ BSP и выход с резьбой 1″ BSP. Для монтажа необходимо использовать фитинги, рукава и уплотнения, совместимые с перекачиваемым топливом и условиями установки.
В технической документации PIUSI для всасывающей линии приведены следующие ограничения:
- Максимальная длина всасывающего рукава — 6 м.
- Минимальный внутренний диаметр всасывающего рукава — 1″.
- Максимальная высота всасывания без обратного клапана — 2 м.
- Максимальная высота всасывания с обратным клапаном — 4 м.
Это предельные ориентиры производителя для предусмотренных условий эксплуатации. При проектировании установки на максимальный расход следует дополнительно учитывать потери давления и обеспечивать достаточное проходное сечение трубопровода.
Соединения NPT и BSP не являются прямыми взаимозаменяемыми. Перед подключением необходимо проверить стандарт резьбы всех фитингов и арматуры.
Взрывозащита ATEX/IECEx
PIUSI EX100 F00390010 сертифицирован для использования в определённых потенциально взрывоопасных газовых средах. В сертификате EU-Type Examination DEMKO 19 ATEX 2155X приведена маркировка II 2 G Ex db h IIA T4 Gb.
В документации также указан допустимый температурный диапазон окружающей среды и перекачиваемой жидкости от −20 до +40 °C.
Наличие взрывозащиты не означает разрешение на установку насоса в любой взрывоопасной зоне. Необходимо проверить классификацию зоны, группу газов, температурный класс, требования к электромонтажу и специальные условия сертификата.
При создании полноценной системы для бензина следует отдельно обеспечить совместимость и безопасность резервуара, рукавов, фильтров, счётчика, пистолета и электрических компонентов. Монтаж и подключение должны выполняться квалифицированным персоналом с соблюдением требований объекта и руководства PIUSI.
Совместимость с топливом
Основные рабочие жидкости для PIUSI EX100 — бензин, дизельное топливо и керосин. Производитель также указывает возможность перекачки отдельных бензино-спиртовых смесей с содержанием спирта до 15%, топлива Aspen 2/4 и некоторых специальных видов авиационного топлива при установленных ограничениях.
Для AVGAS 100/100LL и JET A/A1 необходимо отдельно проверять применимость остальных компонентов заправочной системы. Допуск насосной части к определённому топливу не распространяется автоматически на всю собранную установку.
Насос не предназначен для AdBlue, моторных масел, растворителей произвольного состава и других жидкостей, не разрешённых производителем.
Непрерывная работа и перепускной клапан
Электродвигатель PIUSI EX100 рассчитан на непрерывный режим работы S1 при штатной перекачке топлива. Это позволяет использовать насос на объектах с интенсивной эксплуатацией.
Встроенный перепускной клапан ограничивает повышение давления при кратковременном перекрытии напорной линии. При этом электродвигатель продолжает вращаться, а топливо циркулирует внутри насосной части.
Режим S1 не означает разрешение на непрерывную работу через байпас. Длительное закрытие выхода вызывает нагрев топлива и насосного узла. Допустимое время такого режима определяется руководством производителя.
Работа насоса без жидкости также не допускается.
Комплектация
Артикул F00390010 относится к исполнению EX100 NAKED — отдельному насосному агрегату без раздаточного оборудования.
- Электрический насос PIUSI EX100, 230 В / 50 Гц.
- Съёмные монтажные опоры.
- Руководство по эксплуатации.
Всасывающий и раздаточный рукава, фильтр, счётчик топлива, пистолет и дополнительные элементы управления в базовую комплектацию не входят.
Отличие PIUSI EX100 от EX140
Обе модели относятся к промышленной серии PIUSI EX и предназначены для перекачки бензина, дизельного топлива и керосина. Исполнения 230/50 работают от сети 230 В / 50 Гц и рассчитаны на непрерывную эксплуатацию.
- PIUSI EX100 F00390010: максимальная подача 100 л/мин, мощность 1035 Вт, максимальный ток 4,5 А.

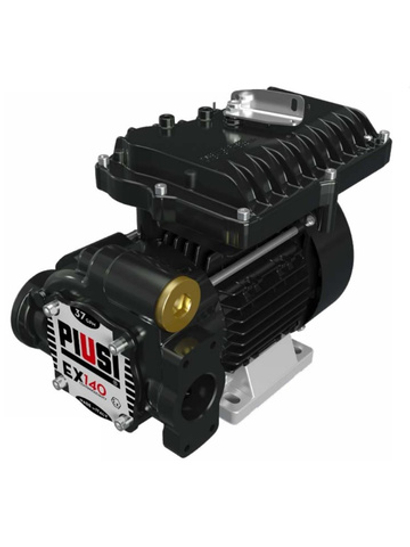

- PIUSI EX140 F00395010: максимальная подача 140 л/мин, мощность 1150 Вт, максимальный ток 5 А.
Если требуется увеличенная производительность и топливораздаточная система рассчитана на соответствующий расход, можно рассмотреть PIUSI EX140 230/50 ATEX на 140 л/мин.
При выборе между EX100 и EX140 необходимо учитывать не только подачу, но и сопротивление трубопроводов, характеристики заправочного оборудования и режим эксплуатации.
Частые вопросы
Можно ли использовать PIUSI EX100 для бензина?
Да. Бензин входит в перечень разрешённых жидкостей. Эксплуатация требует соблюдения условий взрывозащиты и требований к полной топливораздаточной системе.
Можно ли перекачивать дизельное топливо и керосин?
Да. Оба вида топлива входят в перечень основных рабочих жидкостей EX100.
Работает ли насос от обычной сети 220–230 В?
Исполнение F00390010 рассчитано на однофазное питание 230 В / 50 Гц. Требования к электрическому подключению и допустимые отклонения напряжения указаны в инструкции производителя.
Какова фактическая скорость заправки?
Максимальная паспортная подача составляет 100 л/мин. Реальный расход зависит от гидравлического сопротивления системы и характеристик подключённых компонентов.
Можно ли использовать насос непрерывно?
Да, в штатном режиме перекачки. Работа с полностью закрытым выходом ограничена условиями эксплуатации перепускного клапана.
Есть ли в комплекте топливный счётчик?
Нет. F00390010 поставляется как отдельный насос. Счётчик, рукава и пистолет подбираются отдельно.
Можно ли автоматически отключать насос при закрытии пистолета?
Для такого режима необходима соответствующая система управления. Штатный перепускной клапан не отключает электродвигатель.
Чем EX100 отличается от EX140?
Основное отличие — максимальная подача: 100 против 140 л/мин. Выбор зависит от потребности в топливе и пропускной способности остальных компонентов.
