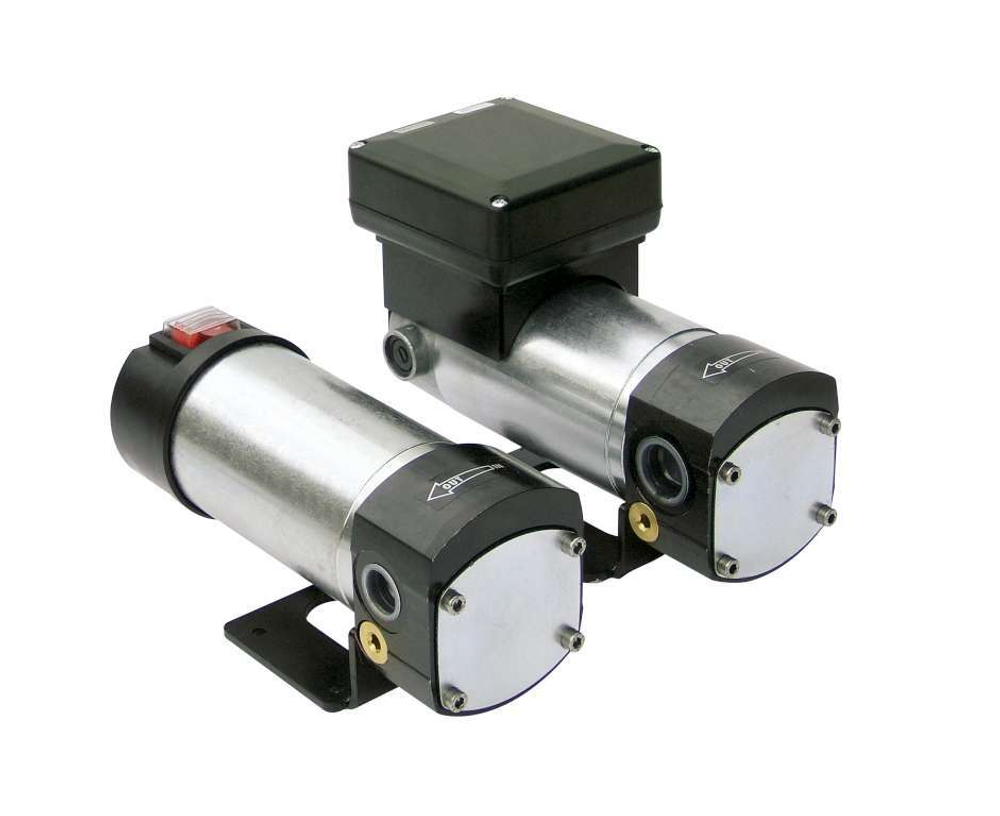

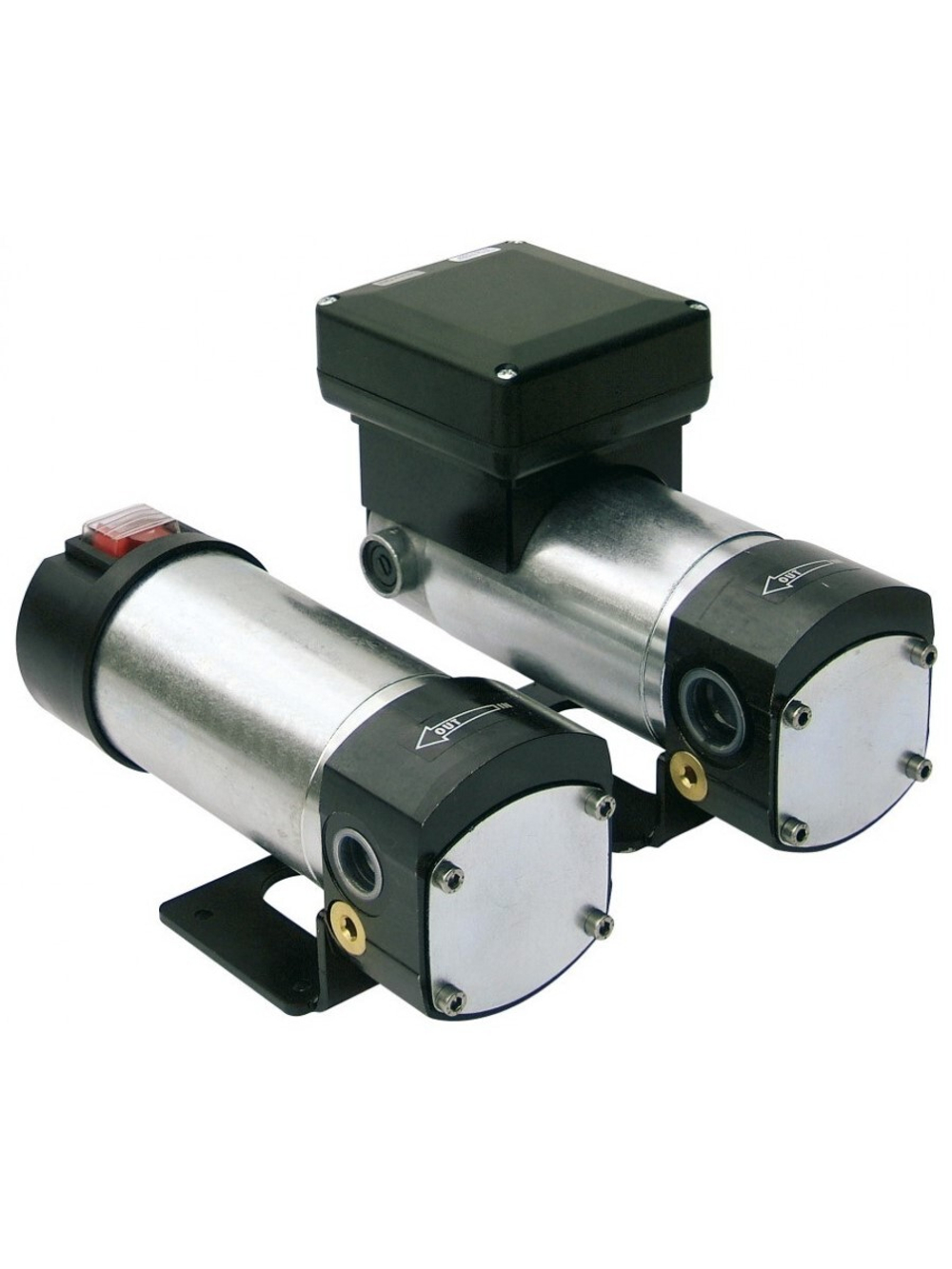

PIUSI VISCOMAT DC 120/1, артикул F0031000A — электрический шестерёнчатый насос для перекачки масла с питанием 24 В постоянного тока. Максимальная подача — 5 л/мин, рабочее давление — 10 бар, допустимая вязкость масла — до 2000 сСт. Насос предназначен для масляных раздаточных установок, которым не требуется подключение к электросети переменного тока или компрессору.
Исполнение 120/1 подходит для выдачи масла небольшими порциями из бочки или резервуара. Его можно использовать на сервисном посту с источником 24 В либо включить в мобильный комплект для обслуживания техники. Рукава, пистолет и счётчик подбирают под место установки и нужный способ учёта.
Особенности конструкции
- Шестерёнчатый механизм предназначен для перемещения вязкого масла.
- Чугунный корпус и шестерни из спечённой стали образуют насосную часть.
- Встроенный перепускной клапан позволяет маслу проходить по обходному каналу при росте сопротивления на выходе.
- Питание 24 В DC подходит для установки с отдельным источником постоянного тока.
- Соединения 1/2″ BSP предусмотрены для подключения всасывающей и напорной линий.
Как насос подаёт масло
Электродвигатель вращает шестерни. При вращении масло переносится от входа к выходу насосной камеры и поступает в раздаточную линию. Дальше оператор управляет выдачей через установленный на рукаве пистолет.
Насос относится к оборудованию для жидких масел. Назначение «для масла» важно отличать от подачи консистентной смазки через пресс-маслёнки: для такой задачи нужен смазочный насос с подходящим механизмом и давлением.
Подача 5 л/мин и давление 10 бар
Версия VISCOMAT DC 120/1 рассчитана на сравнительно небольшой расход при давлении, полезном для масляной раздаточной линии. Её выбирают для контролируемой выдачи на посту обслуживания, а не только по скорости перелива полной бочки.
Подача до 5 л/мин — максимальный показатель насоса. Фактический расход на пистолете зависит от вязкости и температуры масла, длины и проходного сечения рукава, фильтра и установленного счётчика. При подборе сообщите, сколько масла нужно выдавать и на какое расстояние его подавать.
Рабочее давление 10 бар учитывают при выборе рукава, пистолета и соединений. Эти принадлежности должны выдерживать предусмотренное давление масла. Пропускную способность счётчика также подбирают под небольшой расход этой версии.
Вязкость масла и температура
Допустимая вязкость — до 2000 сСт при условиях перекачки. Для выбора важно знать вязкость масла именно при рабочей температуре: на холоде одно и то же масло становится гуще и труднее проходит через заборную трубку и рукав.
Для моторного, гидравлического или другого технического масла уточните марку, температуру хранения и условия выдачи. Одна надпись SAE на канистре не заменяет проверку вязкости в предполагаемом режиме. Если масло подаётся из холодной ёмкости, это нужно учитывать до выбора насоса и диаметра линии.
Подключение к источнику 24 В
F0031000A работает от 24 В постоянного тока. Для него указаны мощность двигателя 200 Вт и максимальный ток 19,5 А. Источник питания, проводку и соединения выбирают с учётом нагрузки двигателя и схемы подключения производителя.
В мастерской, где есть только розетка 230 В, потребуется подходящий источник постоянного тока либо другое исполнение насоса. Если оборудование машины рассчитано на 12 В, нужно выбрать отдельную 12-вольтовую версию.
Рабочий цикл серии VISCOMAT DC — до 30 минут. Этот режим учитывают при последовательной выдаче масла нескольким машинам. Для длительной непрерывной перекачки выбирают оборудование с подтверждённым непрерывным режимом.
Рукава и раздаточный пистолет
Вход и выход насоса имеют резьбу 1/2″ BSP. Всасывающий рукав или заборную трубку подбирают под масло и положение резервуара. Заборная линия должна быть герметичной: подсос воздуха мешает насосу забирать жидкость.
Напорную линию комплектуют рукавом для масла и подходящим пистолетом. Если нужно учитывать выданные литры, устанавливают счётчик, у которого диапазон расхода включает рабочую подачу этой версии. Счётчик с более высоким нижним пределом может оказаться неподходящим для медленной выдачи.
У F0031000A есть перепускной клапан, но нет реле давления. Поэтому закрытие пистолета само по себе не отключает электродвигатель. Если нужна автоматическая остановка при закрытии пистолета, такую функцию предусматривают отдельно при комплектации установки.
В каталоге для семейства указан шум ниже 65 дБ: измерение выполнено в одном метре от насоса, установленного на бочке, без окружающего шума. Это условия измерения, а не гарантия уровня шума всего рабочего помещения.
Где используется
- Пост технического обслуживания: выдача масла из общей ёмкости в заправочную посуду или масляную систему техники.
- Мобильная мастерская: подача масла при наличии источника постоянного тока 24 В.
- Ремонтная зона предприятия: периодическая раздача масла с возможностью дополнить насос отдельным счётчиком и пистолетом.
Комплект поставки и версия на 12 В
В поставку входят насос VISCOMAT DC и инструкция. Ёмкость, рукава, счётчик и раздаточный пистолет подбирают отдельно. Это позволяет собрать линию нужной длины и выбрать ручную выдачу или выдачу с учётом объёма.
Для источника 12 В предусмотрен PIUSI VISCOMAT DC 120/1 F0030900A. При заказе проверяйте артикул вместе с напряжением: название серии 120/1 встречается у разных электрических исполнений.
Частые вопросы
Можно ли подключить F0031000A к розетке 220 В?
Напрямую нельзя: насос рассчитан на 24 В DC. Нужен подходящий источник постоянного тока или насос с сетевым электродвигателем.
Подойдёт ли аккумулятор 12 В?
Для источника 12 В выбирают F0030900A. Артикул F0031000A обозначает исполнение на 24 В.
Можно ли работать непрерывно весь день?
Для серии указан рабочий цикл до 30 минут. Для длительной работы без остановки требуется насос с другим подтверждённым режимом.
Насос выключится после закрытия пистолета?
Нет, у этого исполнения отсутствует реле давления. Перепускной клапан не выполняет электрическое отключение двигателя.
Подойдёт ли насос для густого масла?
Допустимая вязкость — до 2000 сСт при температуре перекачки. Нужно проверить свойства конкретного масла и сопротивление выбранной линии.
Можно ли перекачивать бензин или дизельное топливо?
Для F0031000A производитель указывает масло. Для топлива выбирают насос с соответствующим назначением.
Пистолет и рукав входят в комплект?
В стандартной поставке указаны насос и инструкция. Раздаточную линию комплектуют отдельно.
Можно ли установить счётчик масла?
Да, при подборе проверяют его совместимость с маслом, давление, резьбу и диапазон расхода. Особенно важен нижний предел измерения при подаче до 5 л/мин.
