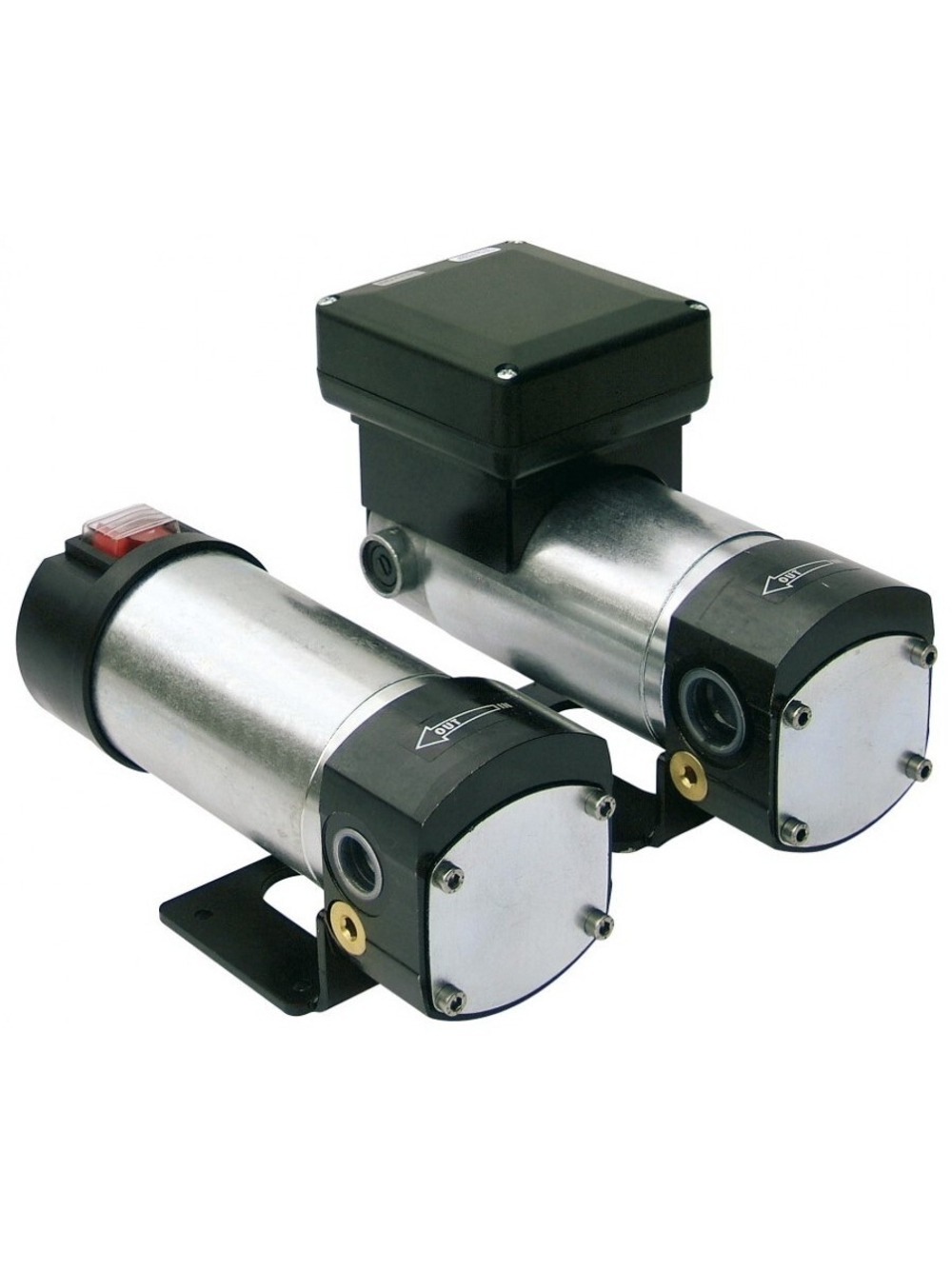

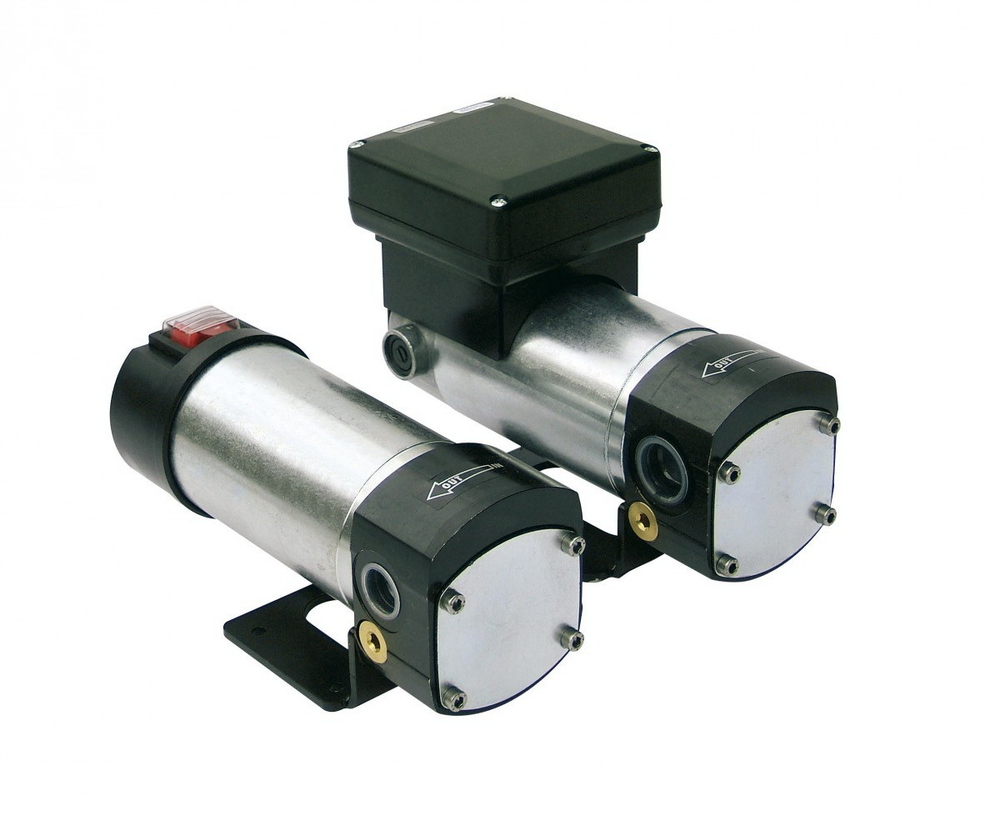

PIUSI VISCOMAT DC 120/1 (F0030900A) — электрический шестерёнчатый насос для масла с питанием 12 В постоянного тока. Для этого исполнения указаны подача до 5 л/мин, рабочее давление до 10 бар и допустимая вязкость масла до 2000 сСт.
Насос подходит для подачи масла из ёмкости там, где нет сетевого питания или компрессора. Его используют при сборке мобильного маслораздаточного узла либо устанавливают в существующую систему с подходящими рукавами и управлением.
Особенности VISCOMAT 120/1
- Шестерёнчатый механизм. Предназначен для перемещения масла, а не только маловязкого топлива.
- Чугунный корпус и стальные шестерни. Составляют насосную часть.
- Подача 5 л/мин и давление 10 бар. Характеризуют именно 120/1, а не максимумы всего семейства VISCOMAT.
- Источник 12 В. Даёт возможность работать без сетевой розетки и компрессора.
- Байпас. Позволяет короткое время перепускать масло при закрытой выдаче.
- Без реле давления. Закрытие пистолета не вызывает автоматического выключения двигателя.
- Порты 1/2″ BSP. Для подключения заборной и раздаточной линий.
Как работает шестерёнчатый насос
Вращающиеся шестерни перемещают масло из входной полости к выходу. Двигатель обеспечивает вращение, а установленная линия направляет поток к ёмкости или пистолету. Для учёта выданного количества добавляют отдельный расходомер.
Выбор масла по вязкости
Руководство для 120/1 указывает масло вязкостью 50–2000 сСт при рабочей температуре. Проверяют обе границы: слишком густой продукт создаёт большую нагрузку при запуске, а слишком жидкий может ухудшать характеристики при противодавлении.
Для насоса указана температура окружающих условий от +10 до +60 °C. Это ограничение компонентов не заменяет проверку вязкости масла. Например, допуск по температуре не означает, что любое масло при +10 °C будет достаточно текучим для запуска.
Бензин, вода, коррозионные химикаты и растворители не относятся к назначению этого оборудования. Для топлива и других технических жидкостей используют насосы, рассчитанные на соответствующую среду.
Подача 5 л/мин и вязкость до 2000 сСт
Каталожная подача до 5 л/мин не гарантируется через любую линию. При длинном рукаве, узких соединениях или холодном масле выдача может быть ниже. Для подбора важны расстояние до точки раздачи, высота забора и свойства продукта.
Параметр 10 бар используют при согласовании раздаточной арматуры. Допустимое давление готовой линии ограничивается также рукавами, счётчиком, пистолетом и фитингами.
Питание от источника 12 В
Двигатель имеет мощность 200 Вт, в таблице указан максимальный ток 26,5 А. Источник, проводку и защиту выбирают по данным насоса и длине подключения. Плохой контакт или большое падение напряжения могут мешать нормальной работе двигателя.
Для сети 24 В предусмотрена отдельная версия F0031000A. Подключать F0030900A напрямую к 24 В нельзя: одинаковое название VISCOMAT 120/1 не означает одинаковое питание.
Подключение и управление выдачей
Вход и выход имеют присоединения 1/2″ BSP. Всасывающую линию подбирают для масла и работы под разрежением, раздаточную — по давлению и расстоянию до потребителя.
У этой версии нет реле давления. Если на выходе устанавливается пистолет, схему управления насосом и ограничения работы с закрытой подачей согласуют по руководству. Закрытие пистолета нельзя автоматически считать командой выключения двигателя.
Всасывание и первый запуск
Руководство рекомендует всасывающий рукав диаметром не менее 20 мм, пригодный для работы под разрежением, и сетчатый фильтр на входе. Высота первоначального всасывания не должна превышать 2,5 м; её измеряют от поверхности масла до входа насоса.
Перед первым запуском насосную часть смачивают маслом по инструкции. Самовсасывание не отменяет эту подготовку: работа без масла может повредить механизм. Для замены насоса на старой линии проверяют чистоту рукава и резервуара, чтобы загрязнения не попали в новый агрегат.
Рабочий цикл и закрытая выдача
Руководство, включающее VISCOMAT 120/1, устанавливает рабочий цикл до 30 минут при максимальном противодавлении, после которого двигатель должен остыть. Насос не выбирают для многочасовой непрерывной работы только потому, что питание поступает от аккумулятора.
При закрытии пистолета насос переходит в перепуск. Руководство ограничивает этот режим двумя-тремя минутами и требует выключить насос после использования. Для поста с частыми паузами полезно заранее определить, как оператор будет управлять включением.
Подготовка к обслуживанию насоса
Руководство предусматривает проверку соединений на ослабление и утечки, состояния кабеля и чистоты насоса. Входные фильтры обслуживают, чтобы не пропускать загрязнения в шестерёнчатый механизм.
Перед работами отключают электрическое и гидравлическое питание системы по инструкции. Если выдача снизилась, сначала оценивают масло, напряжение, заборную линию и фильтр; смена насоса без такой проверки может не устранить причину.
Отличие от VISCOMAT DC 60/2
VISCOMAT 120/1 делает акцент на большем рабочем давлении: 5 л/мин при указанном пределе 10 бар. Для F0030901A, VISCOMAT 60/2 12 В, таблица указывает до 10 л/мин и 4 бар, а предел вязкости составляет 600 сСт.
Выбирая между ними, сравнивают нужную скорость выдачи, сопротивление линии и масло. Более высокая каталожная подача сама по себе не делает версию 60/2 подходящей для густого продукта.
Где применяется 120/1
- Мобильный сервисный узел. Подача масла из ёмкости при наличии подходящего источника 12 В.
- Мастерская без пневмолинии. Сборка электрического поста небольшой маслораздачи.
- Замена насоса. Восстановление существующей установки после проверки напряжения, давления и вязкости.
- Перелив между ёмкостями. Перемещение совместимого масла по отдельно подобранным рукавам.
Комплектация
В даташите указаны насос VISCOMAT DC и руководство. Рукава, пистолет, счётчик и принадлежности для ёмкости комплектуют отдельно под выбранный способ использования.
Частые вопросы о VISCOMAT 120/1 12 В
Можно ли подключить F0030900A к 24 В?
Нет, это 12 В. Версия 24 В имеет артикул F0031000A.
Сколько времени допускается работать подряд?
Рабочий цикл по руководству — до 30 минут при максимальном противодавлении, затем требуется охлаждение двигателя.
Насос выключается при закрытии пистолета?
Нет, реле давления у этой версии отсутствует. Насос переходит в перепуск и должен управляться отдельно.
Как долго можно держать выдачу закрытой?
Руководство ограничивает перепуск двумя-тремя минутами. После использования насос выключают.
Какое масло подходит?
Совместимое масло 50–2000 сСт при рабочей температуре. Холодный сорт проверяют по реальной вязкости, а не только по названию.
Какой рукав нужен на всасывании?
Руководство рекомендует не менее 20 мм, пригодность для масла и работы под разрежением, а также сетчатый фильтр на входе.
Нужно ли заполнить насос маслом перед первым запуском?
Насосную часть смачивают маслом по инструкции. Самовсасывание не отменяет подготовку и запрет работы без масла.
Какую высоту всасывания учитывать?
Для первичного забора руководство ограничивает высоту 2,5 м от поверхности масла до входа насоса. Длину и сопротивление рукава также учитывают.
Что входит в базовую поставку?
Насос и руководство. Рукава, пистолет, счётчик и узел установки на ёмкость подбирают для своей системы.
Чем отличается от VISCOMAT 60/2?
120/1 даёт до 5 л/мин и 10 бар с маслом до 2000 сСт;60/2 — до 10 л/мин и 4 бар, с пределом 600 сСт. Выбор зависит от масла и сопротивления линии.
