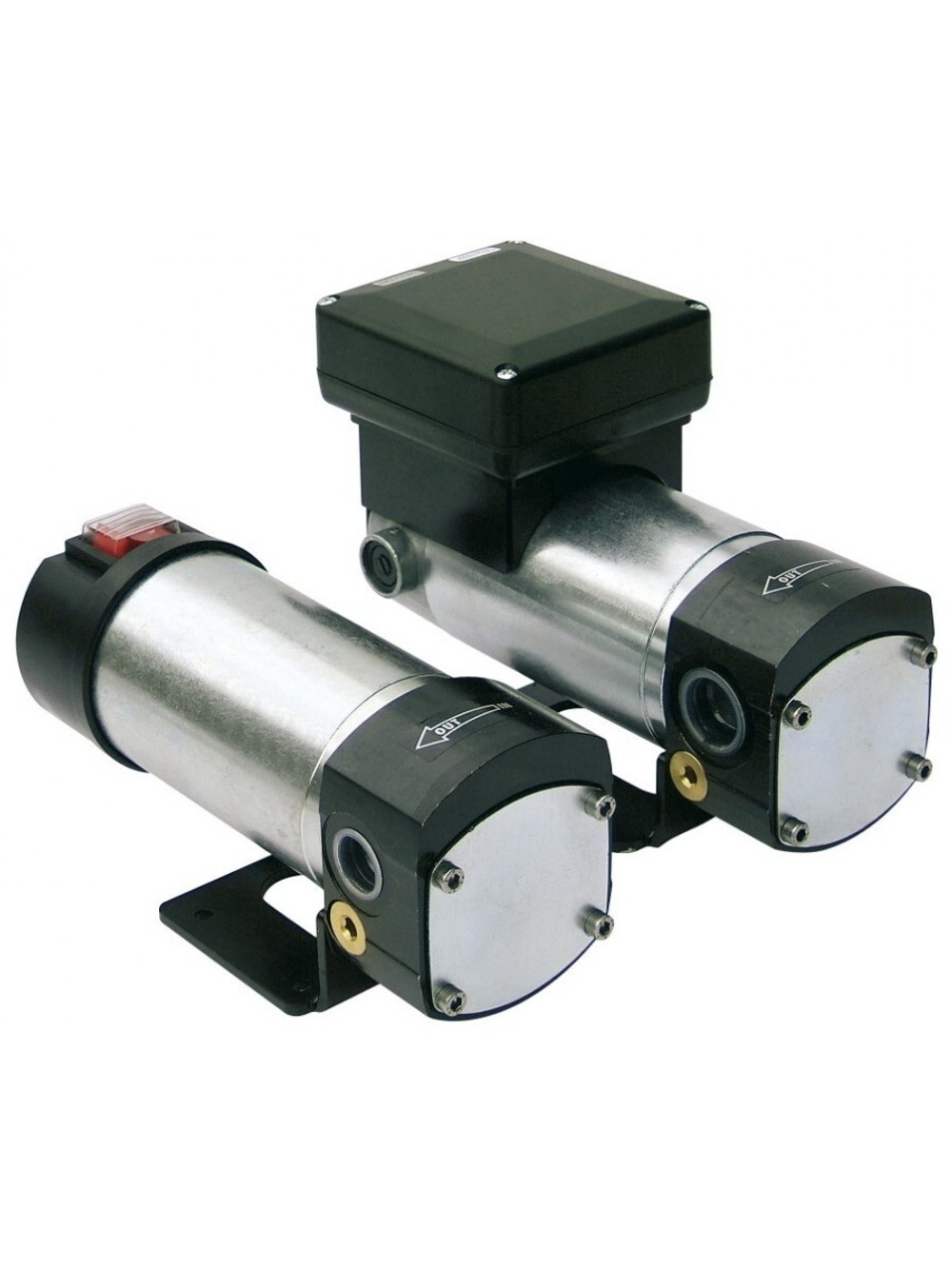

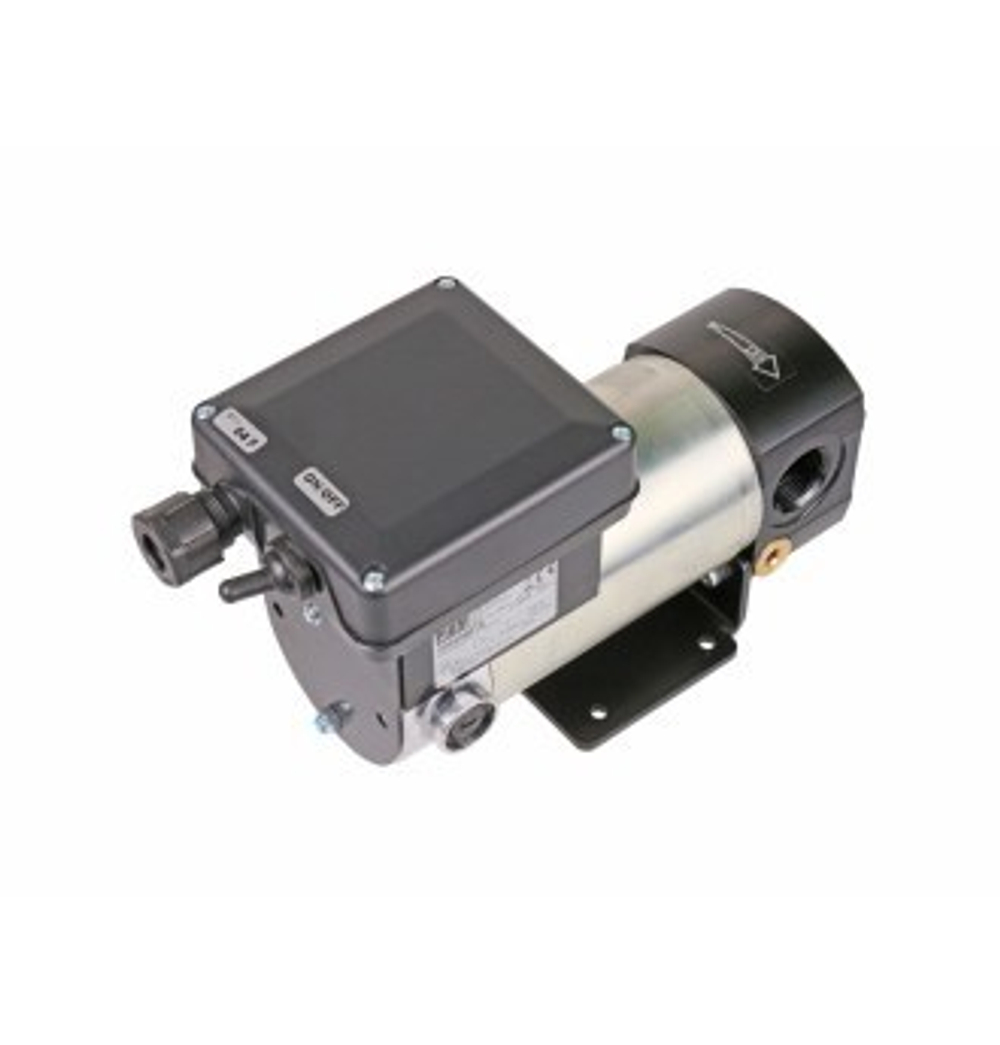

PIUSI VISCOMAT DC 60/2, артикул F0030901A — электрический шестерёнчатый насос для перекачки масла с питанием 12 В постоянного тока. Максимальная подача — 10 л/мин, рабочее давление — 4 бар. Для этого исполнения допустимая вязкость масла составляет до 600 сСт.
Насос выбирают для перелива и периодической раздачи масла там, где нет электросети переменного тока или пневмолинии. Он подходит для мобильного сервисного комплекта с источником 12 В и отдельными рукавами, ёмкостью и раздаточными принадлежностями.
Устройство насоса
- Шестерёнчатый механизм перемещает масло из ёмкости в напорную линию.
- Чугунный корпус образует насосную часть.
- Шестерни из спечённой стали приводятся электродвигателем постоянного тока.
- Встроенный перепускной клапан обеспечивает обходной путь масла при росте сопротивления на выходе.
- Вход и выход 3/4″ BSP предусмотрены для подключения рукавов и арматуры.
Как происходит перекачка
Двигатель вращает шестерни, которые переносят масло внутри насосной камеры от входа к выходу. На всасывающей стороне подключают заборную трубку или рукав от ёмкости; на напорной — линию к приёмной таре либо раздаточному пистолету.
Для подготовки установки определите, что важнее: перелив между ёмкостями или раздача на сервисном посту с учётом объёма. Во втором случае дополнительно подбирают пистолет и счётчик масла с соответствующим диапазоном измерения.
Подача и давление версии 60/2
У F0030901A максимальная подача составляет 10 л/мин, рабочее давление — 4 бар. По сравнению с версией 120/1 у него выше максимальный расход, но ниже давление. Поэтому одинаковое семейство VISCOMAT DC не означает одинаковую пригодность для длинной линии или густого масла.
Фактическая скорость выдачи зависит от вязкости и температуры жидкости, заборного участка, длины рукава, фильтра и раздаточного оборудования. Если насос покупается для существующей линии, полезно сообщить её длину и требуемый расход у конечной точки.
Рабочее давление 4 бар учитывают при подборе всех деталей, через которые проходит масло. Для измерения небольших порций выбирают счётчик, у которого нижний предел расхода соответствует предполагаемой выдаче.
Какая вязкость масла допустима
Для VISCOMAT DC 60/2 предел составляет 600 сСт. Общее значение 2000 сСт, встречающееся в описаниях семейства, относится к другим исполнениям. При заказе следует проверять строку конкретного артикула.
Вязкость оценивают при той температуре, при которой масло будет перекачиваться. На холоде оно густеет; более вязкое масло создаёт большее сопротивление в заборной трубке и рукаве. Для расчёта нужны марка масла и температура ёмкости, а не только его назначение «моторное» или «трансмиссионное».
В каталоге характеристика семейства приведена для масла SAE 80W90 при 24 °C. Это помогает понять условия графика, но не заменяет оценку собственного продукта. Для более вязкого масла сравнивают подходящие версии насоса отдельно.
Подключение к аккумулятору 12 В
Для этого исполнения указаны мощность двигателя 300 Вт и максимальный ток 35 А. Источник и проводка должны соответствовать электрической нагрузке насоса. При подборе мобильного комплекта заранее определяют место источника и схему подключения.
Рабочий цикл серии VISCOMAT DC — до 30 минут. Такой режим подходит для периодической перекачки и выдачи. Если оборудование будет работать длительно без остановки, требуется насос с подтверждённым непрерывным режимом.
F0030901A не подключается напрямую к розетке 220–230 В. Для работы от электросети нужен подходящий источник постоянного тока либо насос с сетевым двигателем.
Подключение масляной линии
Вход и выход имеют резьбу 3/4″ BSP. Всасывающий рукав подбирают для масла и условий забора. Герметичность соединений важна: подсос воздуха может мешать поступлению жидкости даже при вращающемся двигателе.
Слишком длинный или узкий заборный участок затрудняет подачу вязкого масла. При монтаже выбирают положение насоса относительно резервуара и оставляют доступ к соединениям. Подготовку к первому пуску выполняют по инструкции.
Реле давления в насосе отсутствует. Если установленный пистолет закрыт, двигатель не получает от этого автоматическую команду выключения. Для управления по открытию пистолета требуется отдельно предусмотренное оборудование.
По каталогу шум ниже 65 дБ измерен в одном метре от насоса на бочке без внешнего шума. При размещении дополнительно учитывают условия самого рабочего участка.
Где используется
- Выездное обслуживание: периодическая подача масла при наличии источника 12 В.
- Ремонтный пост: перелив из бочки в сервисную ёмкость или выдача через отдельный пистолет.
- Хозяйственная мастерская: масляный комплект без подключения к компрессору и стационарной электросети.
Выбор 12 В, 24 В и версии 120/1
Для источника 24 В предусмотрен VISCOMAT DC 60/2 F0031001A. Его подача — 10 л/мин, давление — 4 бар, вязкость — до 600 сСт; максимальный ток составляет 18 А. Основное отличие при выборе — напряжение питания.
VISCOMAT DC 120/1 F0030900A рассчитан на 12 В, подачу до 5 л/мин, давление 10 бар и вязкость до 2000 сСт. Эту версию сравнивают, когда важнее давление или возможность работы с более вязким маслом.
Комплектация
В поставке указаны насос VISCOMAT DC и инструкция. Ёмкость, рукава, счётчик и пистолет являются отдельными компонентами установки. Их подбирают для нужной жидкости, длины линии и способа выдачи.
Частые вопросы
Какую вязкость масла допускает насос?
Для F0030901A установлен предел 600 сСт. Значение 2000 сСт нельзя переносить с других насосов VISCOMAT DC.
Какое рабочее давление у этой версии?
Для VISCOMAT DC 60/2 F0030901A указано 4 бар. Рукав, пистолет и другие компоненты выбирают с соответствующим допуском.
Можно ли подключить насос к источнику 24 В?
Для 24 В есть F0031001A. F0030901A обозначает 12-вольтовое исполнение.
Нужен ли компрессор?
Нет, насос имеет электрический привод. Нужен подходящий источник 12 В постоянного тока.
Пистолет остановит двигатель при закрытии?
Реле давления отсутствует. Для такой функции требуется отдельное управление.
Можно ли перекачивать солидол?
Насос рассчитан на масло. Для консистентной смазки подбирают специальный смазочный насос.
Насос поставляется с рукавом?
В стандартной поставке указаны насос и инструкция. Раздаточные принадлежности комплектуют отдельно.
Подойдёт ли он для длительного перелива больших объёмов?
Учитывайте подачу до 10 л/мин и рабочий цикл до 30 минут. Для другой интенсивности работы насос выбирают по нужному расходу и режиму.
