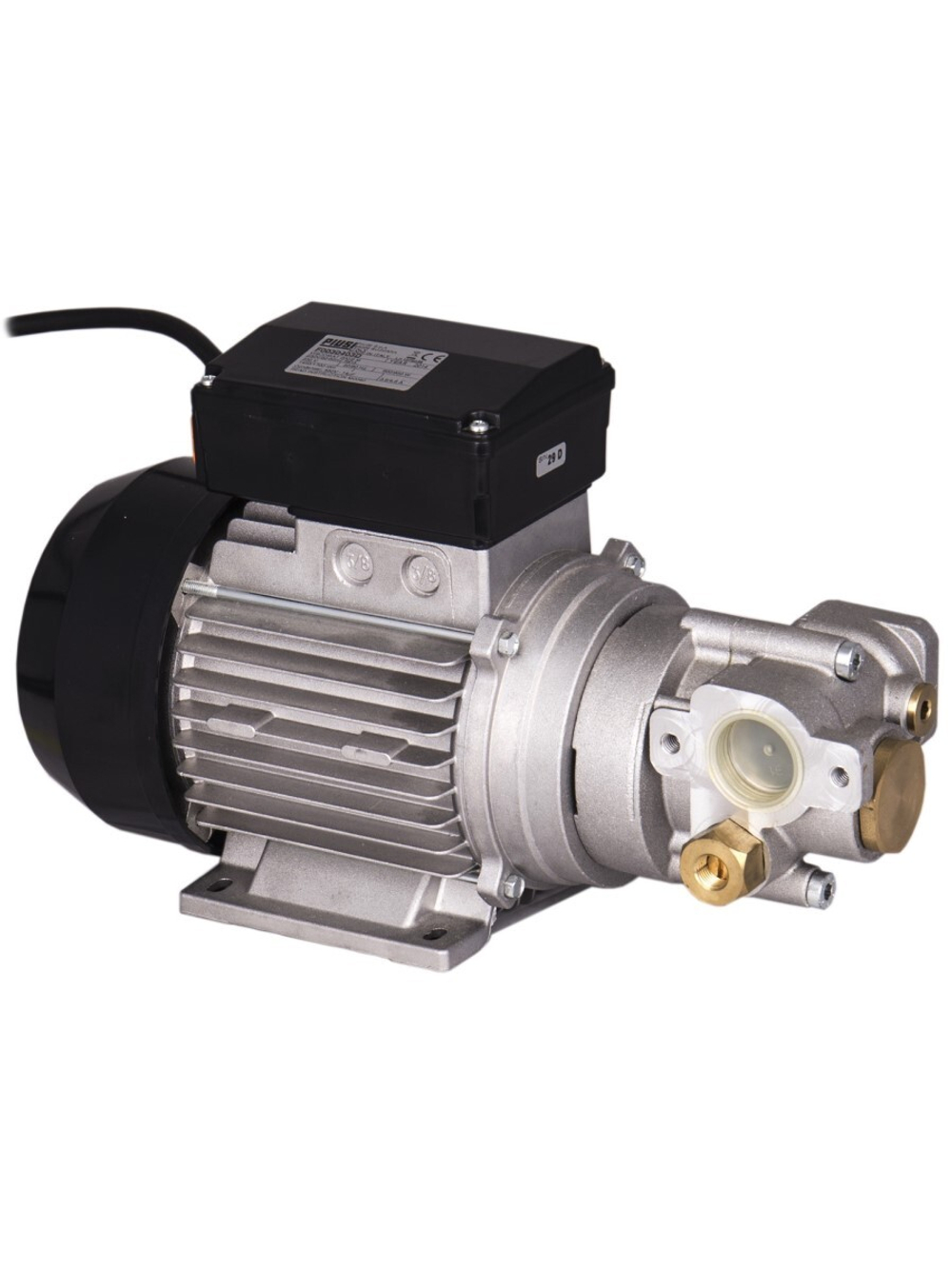

PIUSI Viscomat 350/2 M (F0030401D) — самовсасывающий шестерёнчатый электронасос для перекачки смазочных масел средней и высокой вязкости. Предназначен для стационарных систем маслораздачи, в которых необходимо подавать масло через трубопроводы и оборудование с повышенным гидравлическим сопротивлением.
Насос работает от однофазной сети 230 В, 50 Гц. Максимальная производительность составляет 9 л/мин, давление — до 25 бар, допустимая вязкость масла — до 2000 сСт. В конструкцию входит регулируемый перепускной клапан.
Подача вязкого масла под давлением до 25 бар
Главное преимущество Viscomat 350/2 M — возможность развивать давление до 25 бар при перекачке смазочного масла. Это отличает его от других насосов серии Viscomat Gear с меньшим максимальным давлением.
Модель подходит для систем, где масло требуется подавать из резервуара к удалённому посту обслуживания через трубопровод, шланговую катушку, счётчик и раздаточный пистолет.
При подборе необходимо рассчитывать потери давления на всех участках системы. Максимальные характеристики 9 л/мин и 25 бар не означают, что оба значения достигаются одновременно.
Особенности конструкции
- Самовсасывающий шестерёнчатый механизм. Предназначен для равномерной подачи смазочных масел высокой вязкости.
- Максимальное давление 25 бар. Позволяет использовать насос в системах с повышенным гидравлическим сопротивлением.
- Вязкость до 2000 сСт. Позволяет работать с совместимыми густыми смазочными маслами в пределах характеристик производителя.
- Регулируемый байпас. Предусмотрен для ограничения давления в насосном узле.
- Корпус из алюминия. Внутренние шестерни изготовлены из спечённой стали.
- Однофазный электродвигатель 230 В. Оснащён тепловой защитой.
- Присоединения 1″ BSP. Предназначены для подключения всасывающей и напорной магистралей.
- Непрерывный режим работы. Допускается при соблюдении требований производителя к нагрузке и эксплуатации.
Для каких масел подходит
PIUSI Viscomat 350/2 M предназначен для перекачки совместимых смазочных масел, в том числе моторных, трансмиссионных, гидравлических и редукторных, с учётом их характеристик и состава.
Максимальная вязкость составляет 2000 сСт (мм²/с). При выборе насоса необходимо учитывать вязкость при фактической температуре перекачки.
Например, холодное трансмиссионное масло может иметь значительно большую вязкость, чем при температуре, указанной в его стандартной спецификации. Это увеличивает сопротивление магистрали и нагрузку на насос.
Для жидкостей с неизвестным химическим составом или специальными присадками совместимость необходимо проверять по документации PIUSI.
Рабочее давление и перепускной клапан
Viscomat 350/2 M оборудован встроенным регулируемым перепускным клапаном, который ограничивает давление при увеличении сопротивления напорной линии.
Байпас не предназначен для неограниченно долгой работы с полностью перекрытым выходом. Длительная внутренняя циркуляция масла может приводить к нагреву жидкости и насосной части.
Рукава, счётчики, катушки, пистолеты и соединительная арматура должны быть рассчитаны на давление, возникающее в системе. Необходимо учитывать наиболее слабый компонент магистрали.
Подключение и монтаж
Насос устанавливают на устойчивом основании рядом с резервуаром или другой ёмкостью хранения масла. Для подключения требуется однофазная электрическая сеть 230 В, 50 Гц, с предусмотренными производителем средствами электрической защиты.
Входное и выходное присоединения имеют размер 1″ BSP. При перекачке вязкого масла особенно важно правильно выбрать диаметр всасывающей линии, минимизировать её длину и исключить подсос воздуха через соединения.
Монтаж выполняют с учётом требований инструкции PIUSI. Перед первым запуском необходимо проверить направление потока, герметичность трубопроводов и подготовку насосной части.
Работа насоса без перекачиваемой жидкости не допускается, если иное прямо не предусмотрено руководством производителя.
Где используется
- Промышленные предприятия. Подача густых масел к технологическому и обслуживаемому оборудованию.
- Грузовые автопарки. Организация стационарной маслораздачи на ремонтных постах.
- Горнодобывающие предприятия. Перекачка смазочных масел при техническом обслуживании тяжёлой техники.
- Строительные предприятия. Подача масел из резервуаров к участкам обслуживания спецтехники.
- Централизованные системы маслораздачи. Оснащение магистралей с повышенным сопротивлением и удалёнными точками выдачи.

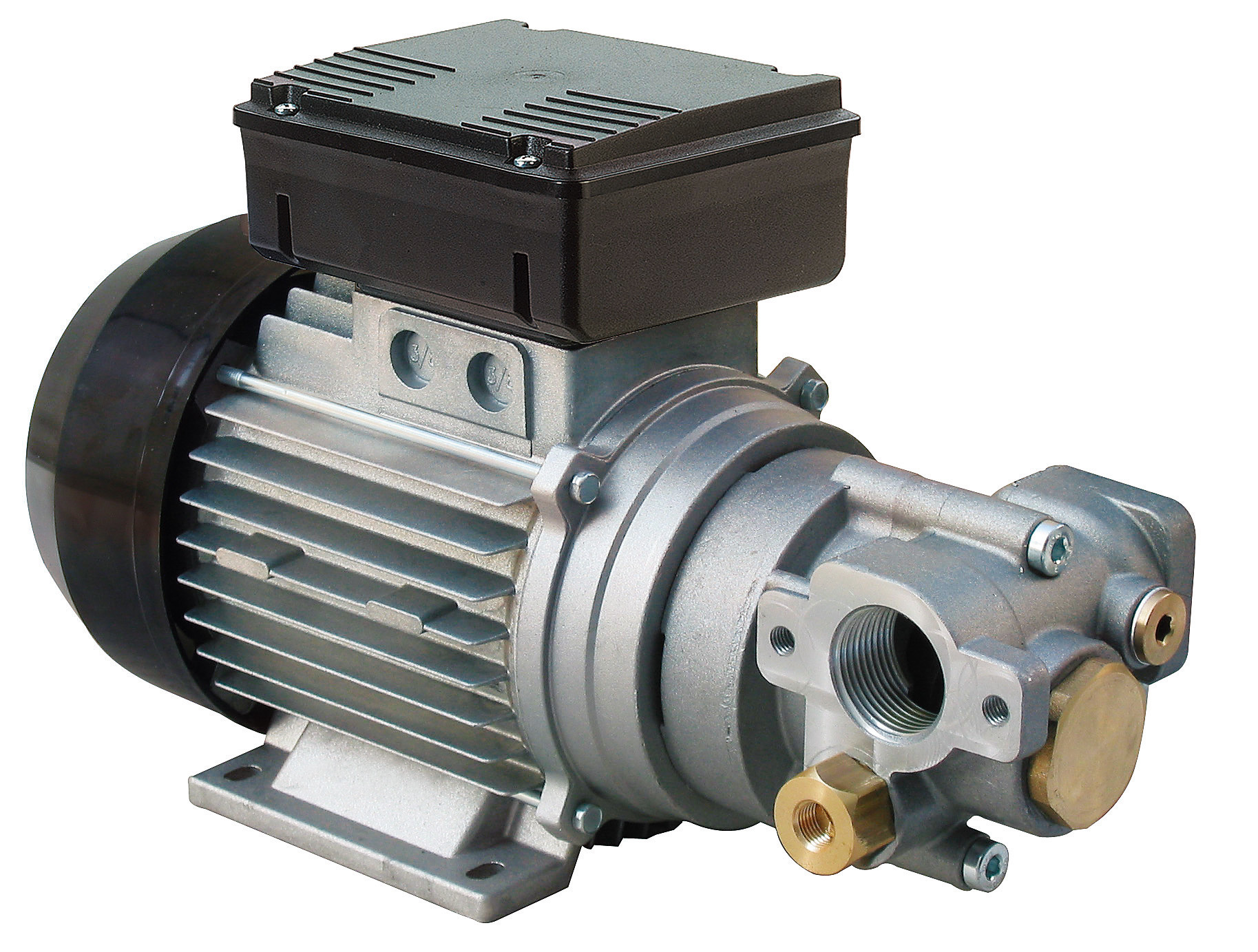

Отличие от других насосов Viscomat Gear
Все три модели ниже рассчитаны на перекачку совместимых масел вязкостью до 2000 сСт и работают от однофазной сети 230 В. Основные различия — максимальная подача и давление.
- Viscomat 200/2 M (F0030403D). До 9 л/мин, до 12 бар. Подходит для систем с умеренным гидравлическим сопротивлением.
- Viscomat 230/3 M (F0030430D). До 14 л/мин, до 16 бар. Альтернатива, когда требуется более высокая скорость подачи.
- Viscomat 350/2 M (F0030401D). До 9 л/мин, до 25 бар. Выбор для задач, где важнее запас давления.
При подборе необходимо учитывать не только максимальные характеристики насоса, но и рабочую точку системы при фактической вязкости масла.
Когда нужен Viscomat 350/2 Flowmat
Стандартный Viscomat 350/2 M включается и выключается оператором. Если требуется автоматическое управление подачей масла с использованием реле давления, можно рассмотреть PIUSI Visco Flowmat 350/2 (F0030206D).
В версии Flowmat предусмотрено управление по давлению с автоматической остановкой после завершения выдачи. При выборе следует учитывать характеристики автоматики и ограничения производителя.
Комплектация
PIUSI Viscomat 350/2 M F0030401D поставляется как отдельный электрический насос. Рукава, фильтры, счётчики масла, шланговые катушки, раздаточные пистолеты и элементы управления подбираются отдельно.
Частые вопросы
Какую максимальную вязкость может перекачивать насос?
До 2000 сСт при соблюдении условий эксплуатации PIUSI. Вязкость необходимо оценивать при фактической температуре масла.
Какая производительность Viscomat 350/2 M?
До 9 л/мин. Фактическая подача зависит от сопротивления магистрали и свойств жидкости.
Какое максимальное давление?
До 25 бар. При выборе оборудования необходимо учитывать рабочую характеристику насоса и допустимое давление всех компонентов системы.
Чем Viscomat 350/2 отличается от Viscomat 200/2?
Обе однофазные модели обеспечивают до 9 л/мин, но Viscomat 350/2 развивает давление до 25 бар, а Viscomat 200/2 — до 12 бар.
Чем отличается Viscomat 350/2 M от версии T?
Основное отличие — электропитание. Модель M работает от однофазной сети 230 В, модель T — от трёхфазной сети 400 В. Обе имеют максимальную подачу 9 л/мин и давление 25 бар.
Есть ли встроенный перепускной клапан?
Да, насос оснащён регулируемым байпасом. Длительная работа с закрытой напорной линией не допускается без соблюдения специальных условий производителя.
Можно ли подключить насос к автоматической системе маслораздачи?
Да, при подборе подходящих элементов управления, защиты и гидравлической схемы. Для автоматического управления по давлению PIUSI также выпускает исполнение Visco Flowmat 350/2.
Подходит ли насос для дизельного топлива?
Основное назначение артикула F0030401D — перекачка смазочных масел. Возможность использования с дизельным топливом необходимо подтвердить по документации конкретного исполнения.
