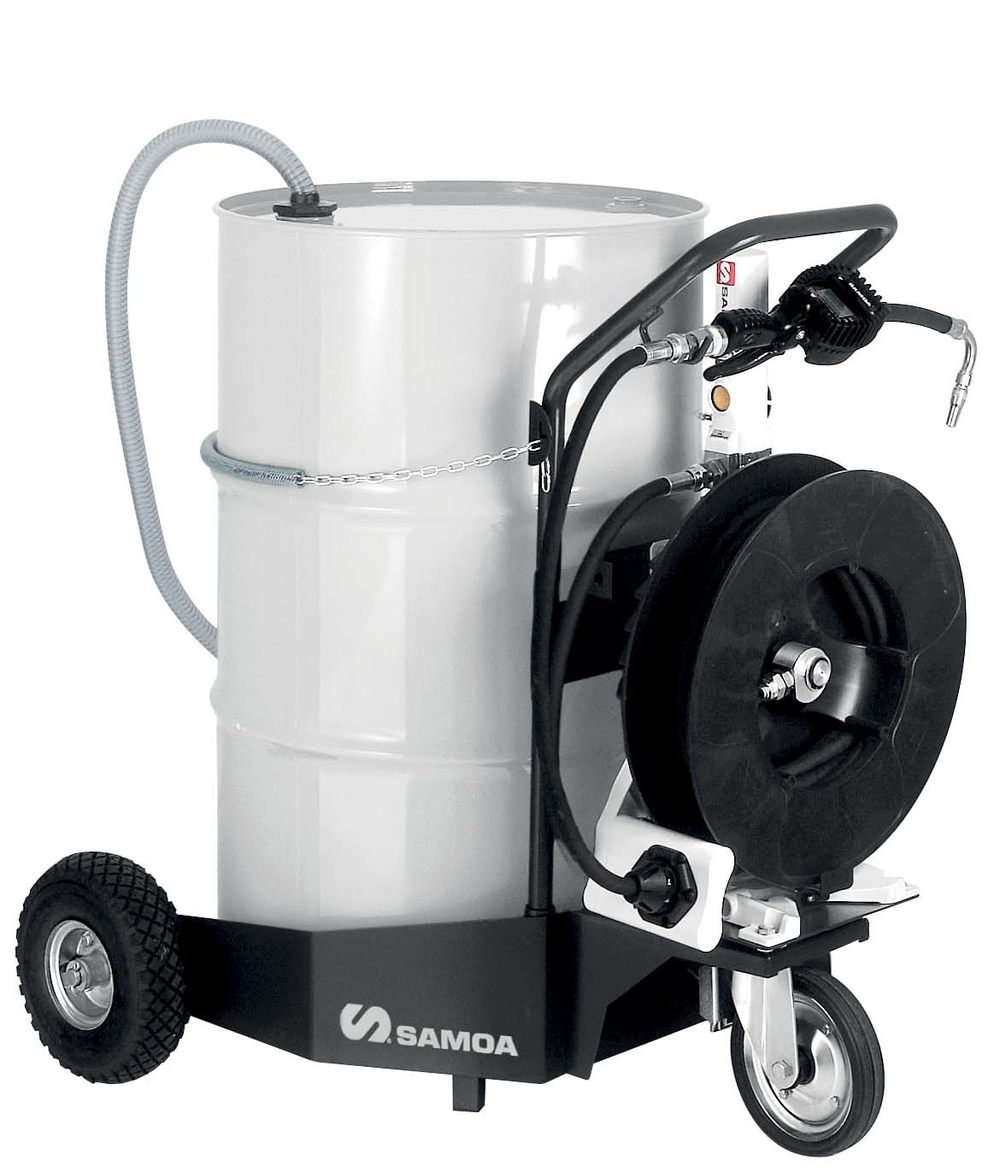

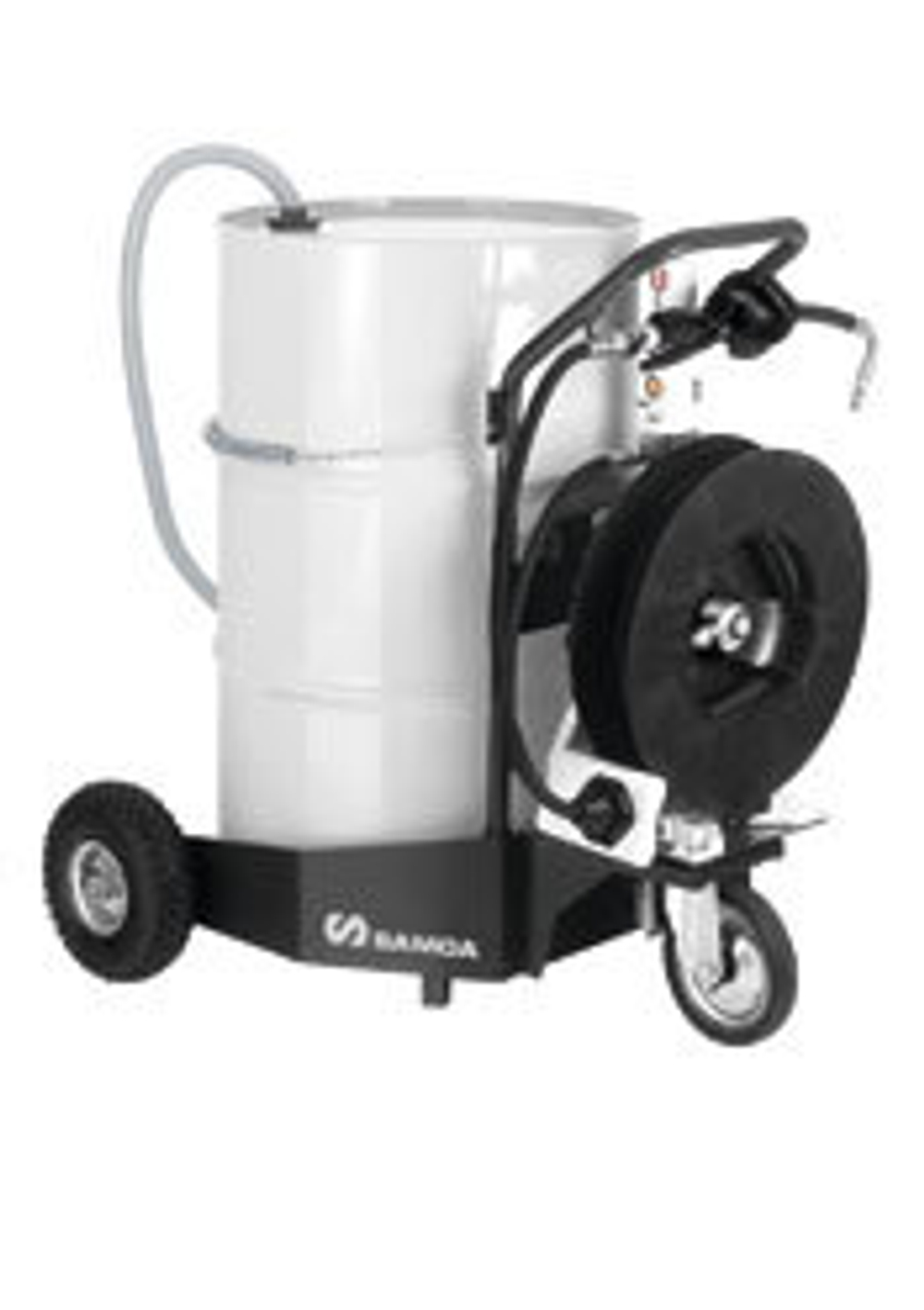

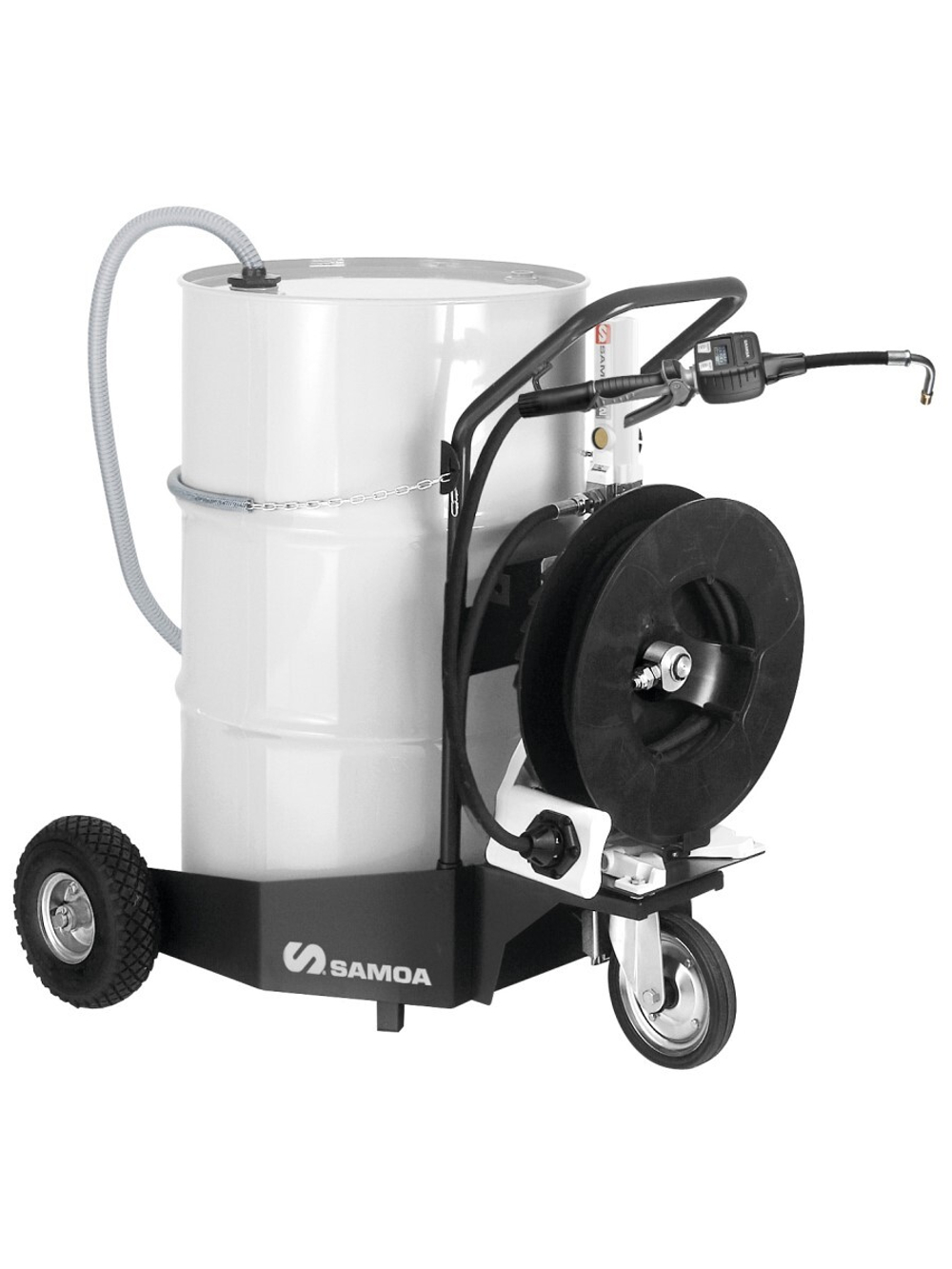

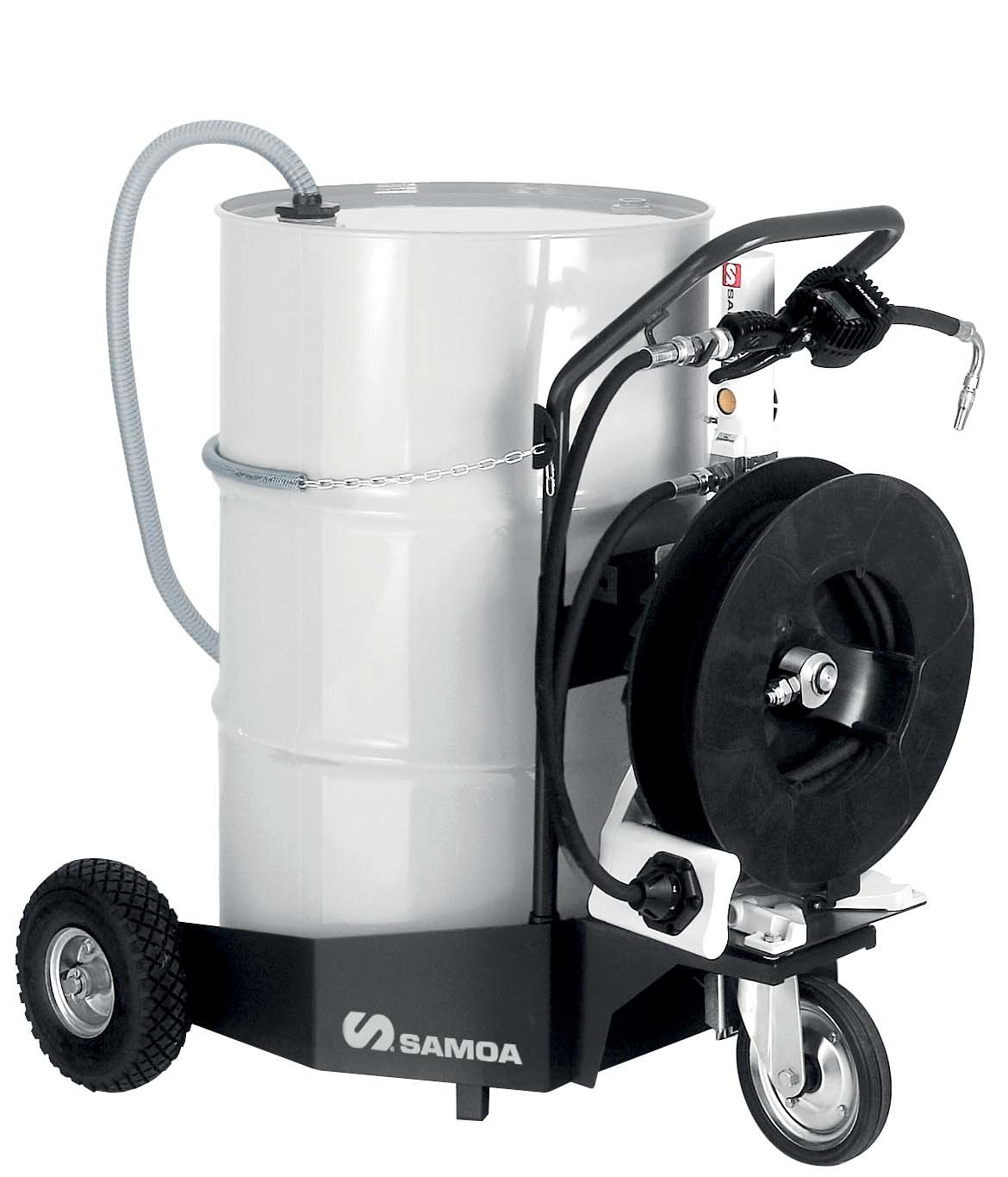

SAMOA 378120 — передвижной маслораздаточный комплект для бочки 205 л. В состав входят короткий пневматический насос Pumpmaster 2 3:1, всасывающий рукав, катушка с раздаточным рукавом 10 м, пистолет с электронным счётчиком EC30 и тележка.
Комплект позволяет подвозить запас масла к машине и выдавать его с измерением непосредственно у заливной горловины. Для работы насоса нужна пневмосеть. Такое исполнение удобно в ремонтной зоне, где обслуживают несколько рабочих мест и нужен подвижный пост с длинным раздаточным рукавом.
Что входит в комплект
- 353120 — насос PM2 3:1. Короткое исполнение с внешним забором масла.
- 367011 — всасывающий рукав. Подводит масло из бочки к насосу.
- 506202 — катушка с рукавом 10 м. Предусмотрена для масляной раздаточной линии.
- 365535 — пистолет EC30. Электронный счётчик, гибкий выпуск с трубкой под углом 90° и автоматический каплеотсекатель.
- 432814 — тележка. Основание для передвижной установки с бочкой.
Как масло поступает к пистолету
Насос забирает масло через отдельный всасывающий рукав и направляет его в раздаточную линию. При выдаче масло проходит через рукав катушки и измерительный механизм пистолета. Оператор видит объём на дисплее рядом с заливной точкой.
У короткого насоса нет длинной трубы, которую нужно извлекать из бочки при каждой её замене. Забор выполняется через внешнюю линию. Это важно при размещении поста под полкой или рядом с техникой, когда места над бочкой немного.
Насос PM2 и требования к воздуху
353120 — насос двойного действия: масло подаётся при движении поршня в обе стороны. Коэффициент давления составляет 3:1, допустимое давление воздуха — 1,5–10 бар. Максимальное давление масла самого насоса — 30 бар.
Для PM2 указана подача 10 л/мин при 150 циклах в минуту и максимальная свободная подача 35 л/мин при воздухе 7 бар. Это параметры насоса, а не гарантированный расход готовой установки через катушку и пистолет.
Расход воздуха по каталогу — 180 нл/мин при 6 бар и 200 циклах/мин. При выборе компрессора учитывайте этот режим и другие потребители. Воздух должен поступать к насосу с нужными давлением и расходом одновременно.
Рукав 10 м и подбор рабочего режима
Катушка 506202 имеет масляный рукав длиной 10 м и внутренним диаметром ½″. Вход и выход катушки — наружные ½″ BSP. Установленный рукав рассчитан на 160 бар.
Предел рукава 160 бар не является рабочим давлением всего комплекта: максимальное давление насоса PM2 — 30 бар, а допустимый режим выбирают по каждому подключённому элементу. Для настройки воздуха учитывают насос и всю раздаточную арматуру.
Рукав должен доставать до точки выдачи с учётом высоты установки, обхода машины и положения тележки. При холодном густом масле сопротивление линии увеличивается. Чтобы подобрать нужную скорость выдачи, укажите марку масла, его температуру и требуемый объём за операцию.
Измерение объёма пистолетом EC30
365535 объединяет раздаточный клапан и электронный измеритель на овальных шестернях. На дисплее можно контролировать текущую выдачу, сбрасываемый суммарный расход и общий накопительный объём. Заявленная точность пистолета — ±0,5%.
EC30 рассчитан на расход до 30 л/мин и работает от сменных батареек AAA. Регистр отделён от жидкости, батарейный отсек герметизирован, счётчик защищён кожухом TPE.
У 365535 гибкий выпуск с угловой трубкой 90° и автоматическим каплеотсекателем 369230. Он помогает закрыть выпуск после подачи масла. Это не предустановка количества литров и не отключение по заполнению картера; выдачу оператор контролирует по дисплею и курку.
Совместимость с маслами
Насос PM2 предназначен для минеральных и синтетических смазочных масел, гидравлического и трансмиссионного масла. Пистолет EC30 также предусматривает выдачу совместимых смазочных материалов и ATF.
Комплект 378120 выбирают как масляную установку. При необходимости другой жидкости проверяют все компоненты, а не только пистолет. Например, разрешённый для отдельного EC30 антифриз не делает весь насосный комплект автоматически подходящим для антифриза.
Размещение и подготовка поста
Тележку ставят там, где к бочке удобно подвести воздух, а раздаточным рукавом достать до обслуживаемого узла. Заранее предусмотрите место для смены бочки и работы с всасывающей линией.
Состав креплений насоса и катушки согласуют по спецификации установки. При заказе сообщите размеры используемой бочки, расположение рабочих мест и способ подключения к компрессорной сети.
Отличие от комплекта с рукавом 3 м
Близкий SAMOA 376610 также комплектуется насосом 353120, пистолетом 365535, тележкой 432814 и всасывающим рукавом 367011. Вместо катушки у него раздаточный рукав 362103 длиной 3 м и диаметром ½″.
378120 выбирают, когда нужен рукав 10 м с хранением на катушке. 376610 подходит для выдачи рядом с тележкой, если достаточно 3 м. Разница в составе раздаточной линии важнее общего названия «мобильная маслораздача».
Где используется
- Ремонтный участок автопарка. Выдача масла из бочки к машине с измерением объёма на пистолете.
- Обслуживание строительной техники. Размещение тележки рядом с машиной и подвод рукава к нужной заливной точке.
- Промышленная мастерская. Передвижной запас совместимого масла для обслуживания оборудования в пределах доступной пневмосети.
Частые вопросы
Нужна ли электросеть для насоса?
Нет, PM2 приводится сжатым воздухом. Электронный счётчик пистолета питается от батареек AAA.
Какая длина рукава у 378120?
Раздаточный рукав на катушке — 10 м, внутренний диаметр — ½″. Всасывающий рукав входит как отдельный узел 367011.
Почему у рукава указано 160 бар, а у насоса 30 бар?
Это пределы разных компонентов. Рабочее давление установки выбирают по насосной части и допустимым значениям всей подключённой арматуры; 160 бар рукава не задают давление выдачи.
Можно ли выдавать заданное количество масла автоматически?
EC30 измеряет выдачу, которой управляет оператор. Для автоматического закрытия по выбранной порции требуется пистолет или система с предустановкой.
Чем этот комплект отличается от 376610?
У 378120 катушка с рукавом 10 м. У 376610 раздаточный рукав 3 м без этой катушки; остальные перечисленные основные узлы совпадают.
Подойдёт ли установка для консистентной смазки?
Нет. Это маслораздаточный комплект; для пластичной смазки нужны соответствующие насос и раздаточная линия.
