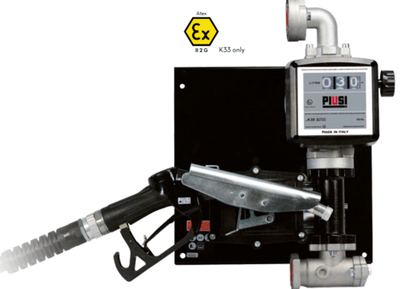

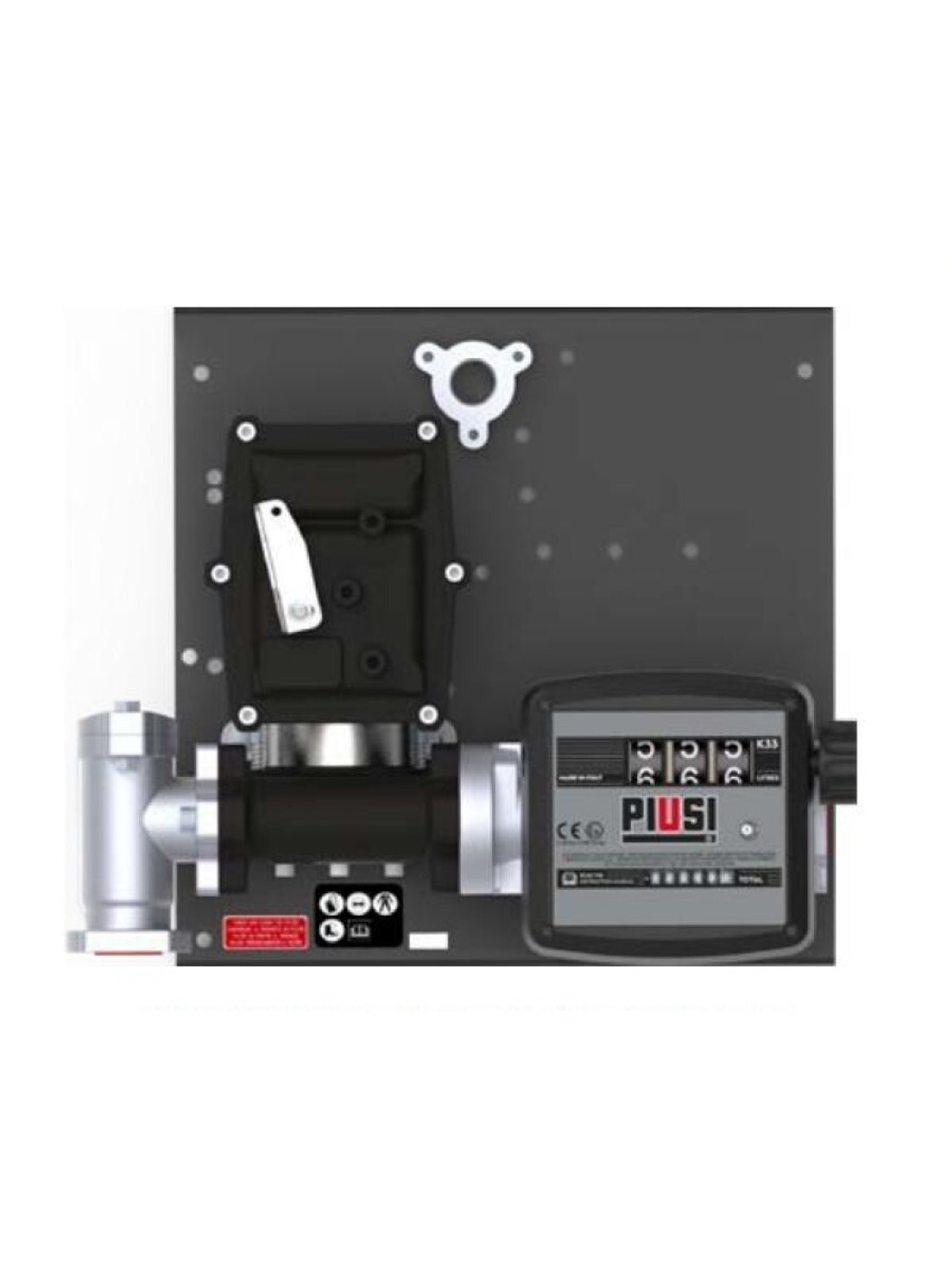

PIUSI ST EX50 230V K33 A60 ATEX RU (F00377010) — раздаточный комплект для бензина, керосина и дизельного топлива. Он объединяет сетевой насос EX50, механический счётчик K33 ATEX и автоматический пистолет A60 ATEX. Заявленная максимальная подача 50 л/мин.
Комплект подходит для организации собственного топливного поста с местным учётом литров. Исполнение рассчитано на 230 В переменного тока; в раздаточной части предусмотрен рукав 4 м внутренним диаметром 3/4″.
Насос, счётчик и пистолет
- EX50. Создаёт поток топлива из расходной ёмкости.
- K33 ATEX. Механически измеряет количество прошедшего продукта.
- A60 ATEX. Позволяет заправлять с автоматической отсечкой по заполнению бака.
- Рукав 4 м×3/4″. Подводит топливо к технике возле поста.
- Сетевое питание 230 В. Определяет способ электрического подключения.
- Местные показания. Не требуют электронного экрана счётчика.
Как проходит заправка
EX50 забирает топливо и направляет его в раздаточную линию. Счётчик измеряет прошедшие литры, а оператор открывает пистолет у горловины машины. Количество видно непосредственно на K33.
Такой узел позволяет совместить перекачку и внутренний учёт. Номер машины и данные оператора записываются отдельно; механический счётчик не является системой электронного контроля доступа.
Разовый и общий расход
K33 ATEX имеет трёхразрядную текущую шкалу и шестиразрядный общий сумматор. Перед новой выдачей разовый регистр обнуляют, а накопленный расход учитывается отдельно.
Погрешность счётчика заявлена ±1 % в рабочих условиях. Для контроля показаний используют точное измерение и предусмотренную процедуру калибровки. Устойчивость подачи и отсутствие воздуха важны для такого контроля.
Если требуется выдать конкретную порцию, оператор следит за разовой шкалой и закрывает пистолет при нужном количестве. Для автоматической предустановки литров выбирают станцию с соответствующим управлением.
Пистолет A60 ATEX и рукав
Автоматическая отсечка A60 связана с заполнением бака. Она помогает прекратить подачу в горловину, но не является остановкой по показанию расходомера. Оператор остаётся у машины и контролирует заправку.
Рукав 4 м сравнивают с расстоянием до баков и свободным путём вокруг техники. При замене или удлинении сохраняют назначение для используемого топлива и согласуют давление, электрические свойства и соединения линии.
Производительность и рабочий режим
До 50 л/мин — максимальная заявленная подача. Через готовый комплект фактический поток определяется высотой забора, фильтрацией, счётчиком, рукавом и пистолетом.
Руководство EX50 предусматривает 30 минут работы и 30 минут паузы при температуре окружающей среды 40 °C. Режим и условия конкретного двигателя учитывают при планировании последовательных заправок.
Работа с закрытой выдачей имеет собственные ограничения и не заменяет обычную перекачку. После завершения заправки насос выключают по инструкции.
Бензин, керосин и дизельное топливо
Эти среды входят в назначение F00377010. При смене продукта проверяют рабочие условия и калибровку K33, а также организацию учёта, чтобы не смешивать разные топлива в одной схеме.
Назначение для бензина не означает совместимость с растворителями, AdBlue или любыми жидкостями. Для них выбирают отдельное оборудование по материалам и разрешённой среде.
ATEX-компоненты и место установки
В состав входят компоненты EX50, K33 ATEX и A60 ATEX. При проектировании бензинового поста их маркировку и документацию рассматривают вместе с электроподключением, резервуаром и остальной арматурой.
Обозначение ATEX у компонентов не является произвольным разрешением устанавливать весь комплект в любой зоне. Допустимые условия и правильная сборка определяются документацией конкретной поставки.
Электрическое подключение EX50 выполняется с предусмотренными кабельным вводом и защитным заземлением. Кабельный ввод сохраняет предусмотренное исполнение электрического узла; его тип и монтаж проверяют по руководству EX50 AC.
Проверка и калибровка K33 ATEX
Руководство K33 ATEX предусматривает проверку на контрольной ёмкости не менее 20 л. Из системы сначала удаляют воздух, пока не получится полный устойчивый поток. Затем выдают контрольный объём с той скоростью, при которой станция обычно работает.
В конце контрольного наполнения не переходят на тонкую струйку: нужный уровень получают короткими включениями полного потока. Реальное количество сравнивают с разовым показанием, выполняют регулировку по руководству и повторяют проверку. Это важно после смены топлива или вмешательства в измерительную камеру.
Перед счётчиком руководство рекомендует фильтр 400 мкм для защиты дискового механизма от частиц. Фильтр подбирают с учётом бензинового назначения, расхода и требований остального оборудования. Он не указан как самостоятельный элемент базовой поставки F00377010.
Рабочая линия длиной 4 м
Комплектный рукав 4 м с проходом 3/4″ связывает станцию и раздаточный пистолет. Место размещения выбирают так, чтобы его хватало до бака с учётом обхода препятствий, а пистолет можно было держать в предусмотренном для заправки положении.
Всасывающая часть организует отдельный путь от ёмкости к станции. При её подборе учитывают высоту забора, длину, фильтрацию и совместимость с конкретным топливом. Раздаточный рукав из комплекта не заменяет всасывающую линию только по совпадению диаметра.
После монтажа проверяют работу узла на выбранной жидкости: устойчивую подачу, герметичность соединений, показания счётчика и работу пистолета. Это помогает проверить станцию как единый раздаточный пост, а не ограничиваться включением электродвигателя.
Применение и размещение
- Собственная бензиновая заправка. Подача топлива к технике с ручной записью выданных литров.
- Ремонтная база. Сетевой раздаточный пост рядом с расходной ёмкостью.
- Топливоснабжение предприятия. Работа с разрешёнными жидкостями через согласованную установку.
Место выбирают с доступом к счётчику, управлению и соединениям. Всасывающую линию проектируют отдельно с учётом расстояния до резервуара; раздаточный рукав 4 м не определяет допустимую высоту забора.
Комплектация

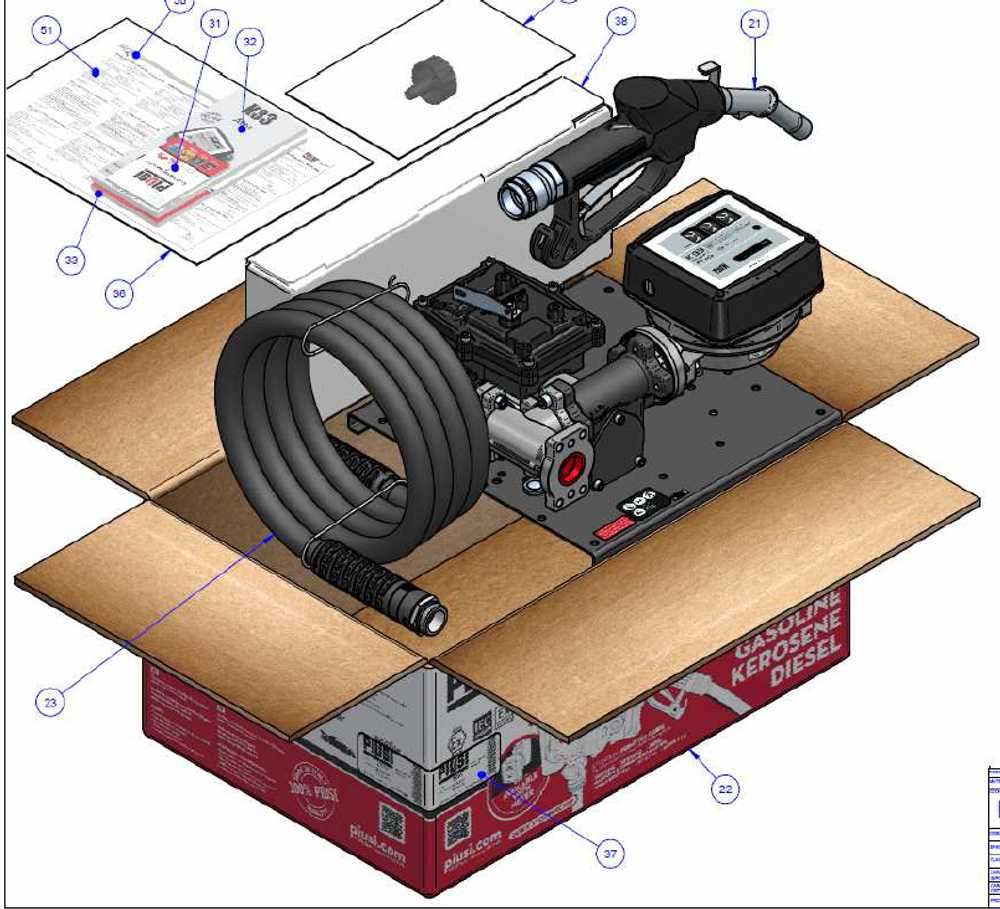

Насосный узел EX50 230 В, механический K33 ATEX, автоматический A60 ATEX и раздаточный рукав 4 м×3/4″. Резервуар, узел забора и элементы подключения объекта включаются в отдельную спецификацию поста.
Частые вопросы
Можно ли заправлять бензином?
Да, F00377010 предназначен для бензина, керосина и дизельного топлива в предусмотренных условиях установки.
Нужен ли аккумулятор?
Это сетевое исполнение 230 В, а не аккумуляторный 12/24 В модуль.
Счётчик электронный?
Нет, K33 ATEX механический, с текущей и общей шкалами.
Можно заранее задать 50 л?
Предустановки дозы нет. Оператор контролирует количество по K33.
Пистолет остановит выдачу при заполнении?
A60 ATEX имеет автоматическую отсечку. Она не заменяет контроль оператора и не считает заданную дозу.
Какой режим у EX50?
Указан 30 мин работы/30 мин паузы при окружающих 40 °C; условия двигателя проверяют по руководству.
Можно устанавливать в любую взрывоопасную зону?
Нет, допустимое размещение определяется маркировкой компонентов, документацией и полной схемой установки.
Резервуар входит?
Комплект — раздаточный узел. Расходную ёмкость и её подключение подбирают отдельно.
50 л/мин гарантированы с любым фильтром?
Это максимум. Добавленное сопротивление линии может уменьшить фактическую выдачу.
