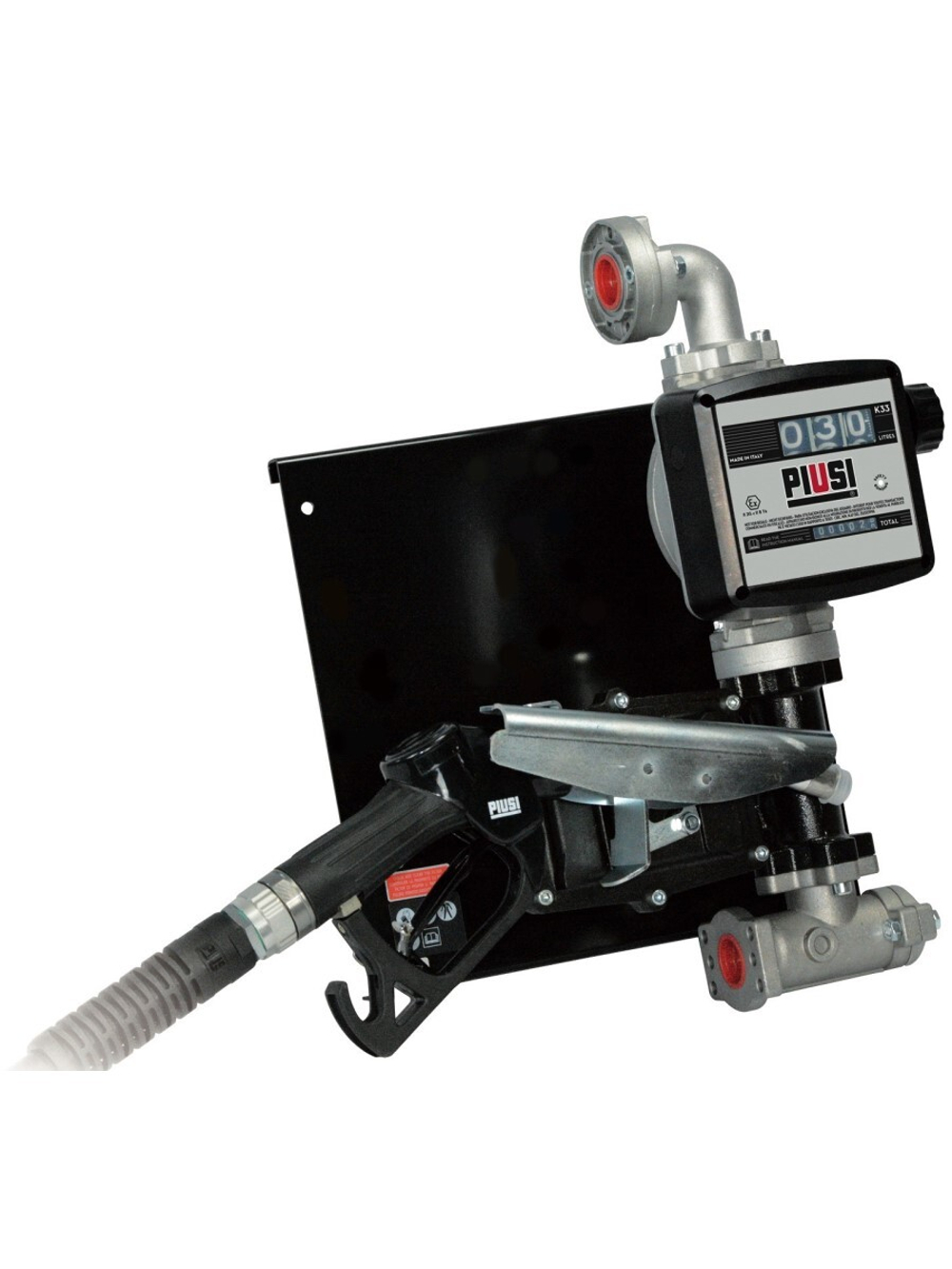

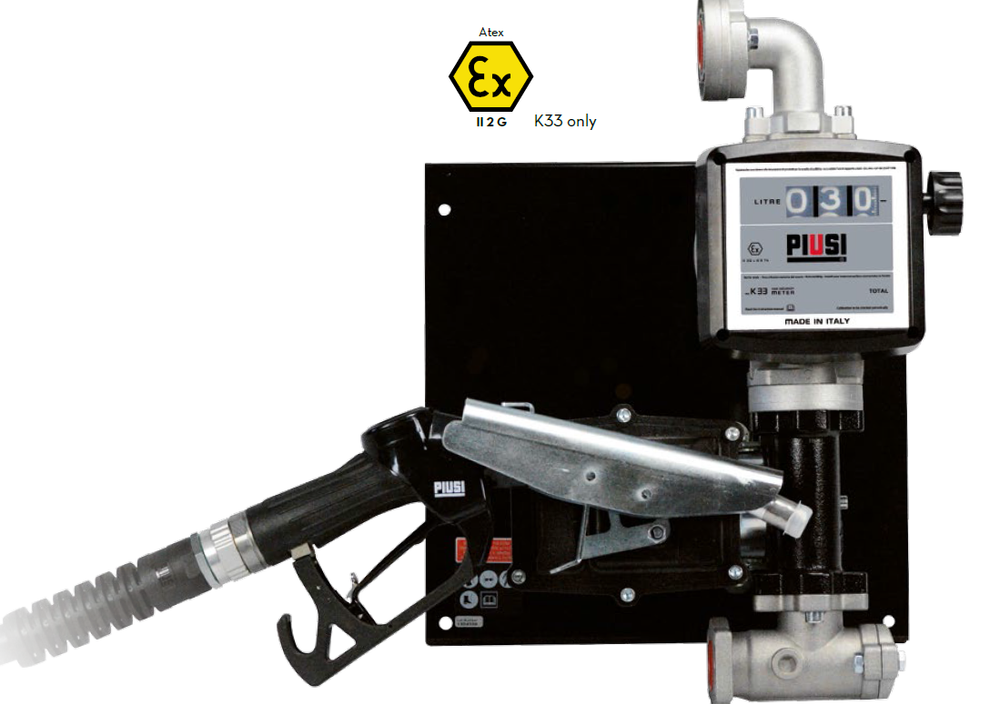

PIUSI ST EX50 230V K33 ATEX (F00377000) — стационарный топливораздаточный комплект для бензина, дизельного топлива и керосина. В состав входят насос EX50, механический счётчик K33 ATEX, раздаточный рукав 4 м и автоматический пистолет. Максимальная подача — 50 л/мин.
Комплект предназначен для оснащения собственного заправочного поста. Он объединяет подачу топлива и учёт выданного объёма, но не включает сам топливный резервуар и не заменяет подготовку места установки под выбранную жидкость.
Насос EX50 и сетевое питание
EX50 — лопастной электрический насос в исполнении для разрешённых топлив. Он забирает жидкость из подключённой ёмкости и направляет её через счётчик к раздаточному пистолету.
Артикул F00377000 работает от однофазного переменного тока 230 В. В руководстве соответствующего EX50 указана частота 50/60 Гц и максимальный ток 1,2 А. Электрическое подключение выбирают по маркировке поставляемого узла и схеме производителя.
Это сетевой комплект. Значения тока и питания аккумуляторных вариантов EX50 на 12 или 24 В к нему не относятся.
Механический счётчик K33 ATEX
K33 показывает объём выданного топлива на механической шкале. Текущая выдача отсчитывается по сбрасываемому трёхразрядному регистру; шестизначный накопительный регистр ведёт общий объём.
Счётчик не требует батареек для индикации и предусматривает калибровку. Погрешность составляет±1% при соблюдении условий производителя. После монтажа показания проверяют на известном объёме и настраивают по инструкции.
Механический учёт помогает контролировать хозяйственную выдачу. Он не означает, что комплект сам распределяет расходы по водителям или передаёт операции в программу предприятия.
Автоматический пистолет и рукав 4 м
Раздаточный рукав длиной 4 м имеет внутренний диаметр 3/4″. Пистолет снабжён поворотным соединением и автоматически прекращает подачу при заполнении в предусмотренных для него условиях.
Автоматическая отсечка по заполнению отличается от предустановки объёма. Заранее задать на K33, например, 50 литров с остановкой по показаниям нельзя: этот счётчик не управляет дозированием.
Оператор остаётся у заправки, контролирует положение носика и состояние системы. Автоматический пистолет не отменяет соблюдение порядка заправки и наблюдение за операцией.
Рабочий цикл и подача
При температуре окружающей среды 40 °C для EX50 указан режим 30 минут работы и 30 минут паузы. Насос предназначен для периодических операций, а не для неограниченного непрерывного включения.
Максимальные 50 л/мин не являются постоянной скоростью для любой ёмкости и линии. На расход влияют высота забора, сопротивление всасывания, счётчик, фильтр, рукав и пистолет.
Работа в перепускном режиме допускается только кратковременно. После прекращения заправки насос выключают в порядке, предусмотренном инструкцией.
Бензин и требования ко всему посту
Бензин, дизельное топливо и керосин входят в подтверждённое назначение ST EX50. Исполнение ATEX относится к указанным узлам и условиям производителя.
При проектировании бензинового поста учитывают резервуар, вентиляцию, заземление, проводку, рукава и установленную арматуру. Нельзя считать произвольно собранный пост пригодным для бензина только потому, что его насос имеет маркировку ATEX.
Комплект не выбирают для воды, AdBlue, кислот или густого масла по совпадению производительности. Эти жидкости требуют другого оборудования.
Что нужно для установки
Собранный раздаточный узел устанавливают на подходящем основании рядом с резервуаром. От ёмкости подводят всасывающую линию и обеспечивают электрическое подключение по руководству.
Чистота заборной линии важна для насоса и счётчика. Если системе требуется дополнительная тонкая очистка или водоотделение, соответствующий фильтр подбирают под топливо и допустимый расход.

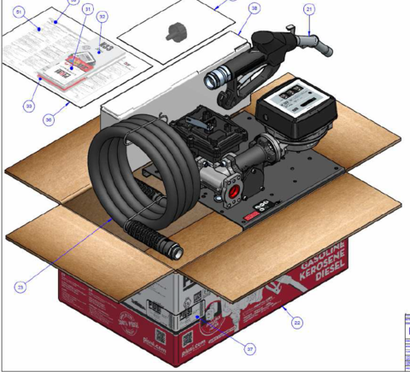

Комплектация F00377000
- Насос EX50 в сетевом исполнении 230 В.
- Механический счётчик K33 ATEX.
- Раздаточный рукав 4 м×3/4″.
- Автоматический пистолет с поворотным соединением.
- Основание и соединительные узлы раздаточного комплекта.
Резервуар и подготовка всасывающей линии относятся к оснащению объекта. Этот комплект следует отличать от отдельного насоса EX50 или отдельного расходомера K33.
Частые вопросы о ST EX50
Можно ли использовать комплект для бензина?
Да, это входит в его назначение. Весь пост устанавливают и комплектуют под условия работы с бензином.
Какое питание нужно?
230 В переменного тока. Это не аккумуляторная версия.
Нужны ли K33 батарейки?
Нет. У счётчика механическая индикация. Электропитание требуется насосу.
Пистолет автоматически отключается при полном баке?
Да, в предусмотренных условиях работы автоматического пистолета. Оператор контролирует заправку.
Можно ли заранее выставить 50 литров?
K33 не имеет автоматической предустановки. Он показывает объём, а остановка по дозе данным комплектом не выполняется.
Сколько времени насос может работать?
Для EX50 указан режим 30 минут работы и 30 минут паузы при 40 °C окружающего воздуха.
Это полный комплект с резервуаром?
Нет. Топливную ёмкость и подготовку её подключения предусматривают отдельно.
