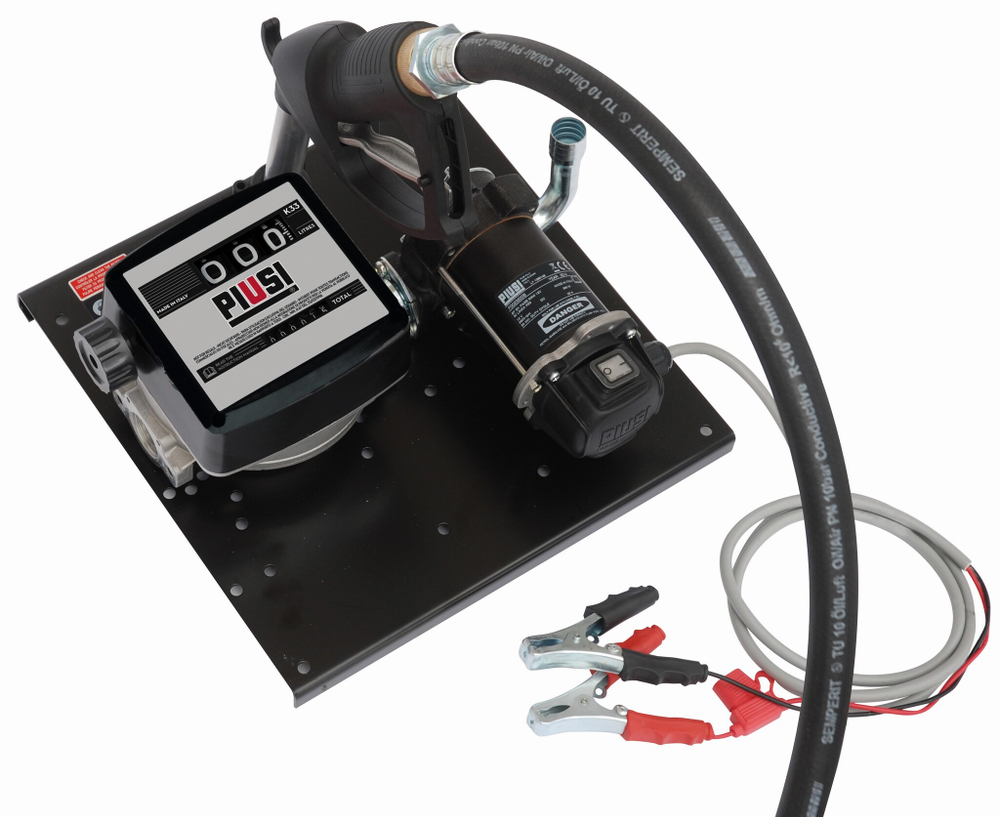

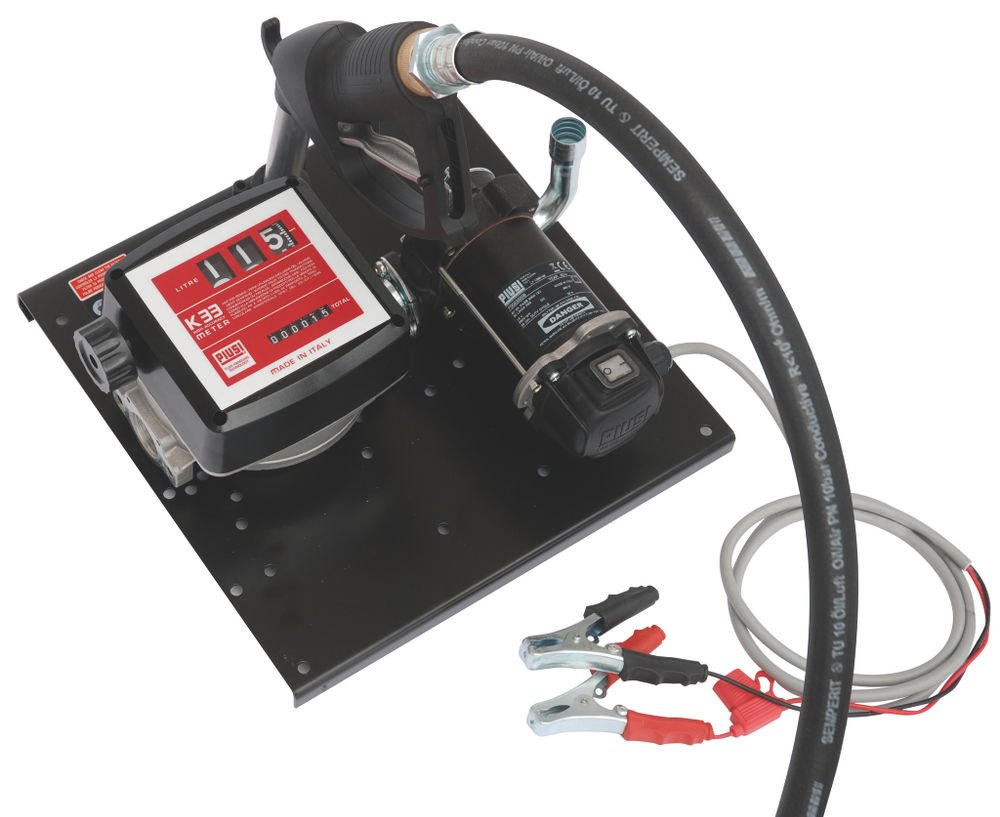

PIUSI ST BYPASS3000 24V K33 (F0023600B) — комплект для выдачи и учёта дизельного топлива от источника 24 В постоянного тока. В состав входят насос BYPASS3000 INLINE 24V, механический счётчик K33, ручной пистолет SELF3000 и раздаточный рукав 4 м. Максимальная подача комплекта — 40 л/мин.
Станцию устанавливают у топливного резервуара для заправки техники предприятия. Станция предназначена для некоммерческой выдачи топлива для внутренних нужд предприятия. Она объединяет подачу и измерение объёма в одном узле, поэтому подходит для собственного заправочного поста на строительной площадке, сельскохозяйственной базе или в автопарке без сети 230 В рядом с ёмкостью.
Устройство станции
- Насос BYPASS3000 INLINE 24V. Перекачивает дизельное топливо от ёмкости к раздаточной линии.
- Счётчик K33. Механически измеряет отпущенный объём.
- SELF3000. Позволяет оператору вручную управлять выдачей.
- Рукав 4 м, внутренний диаметр 20 мм. Подводит топливо к баку техники.
- Держатель пистолета. Предусмотрен для размещения раздаточного устройства между заправками.
Как проходит заправка
Насос забирает топливо из резервуара через подготовленную всасывающую линию. После счётчика оно поступает по раздаточному рукаву к пистолету. При открытии SELF3000 оператор начинает выдачу и видит количество прошедшего топлива на K33.
Перед следующей заправкой можно обнулить показание разовой выдачи. Суммарный счётчик учитывает накопленный расход и помогает контролировать использование топлива за несколько операций.
Оператор следит одновременно за показаниями счётчика и заполнением бака. При достижении нужного объёма он закрывает пистолет. Предустановки дозы и автоматического завершения по числу литров в этом исполнении нет.
Механический счётчик K33
K33 использует измерительный механизм с качающимся диском. Поток жидкости приводит его в движение, а механический регистр показывает прошедший объём. Для отображения показаний батареи не нужны.
У K33 предусмотрены трёхразрядная шкала разовой выдачи и шестиразрядный суммарный счётчик. Разовую шкалу сбрасывают перед операцией; накопленный объём учитывается отдельно.
Счётчик допускает калибровку под фактические условия установки. Указанная погрешность — ±1% при соблюдении рабочих условий. При выборе способа учёта отличайте локальные показания K33 от передачи данных в систему предприятия: эта станция не оснащена автоматизированной системой отчётности.
Питание 24 В и режим работы
Для F0023600B требуется источник 24 В DC. Мощность насосного двигателя — 300 Вт, максимальный ток — 12 А. Кабель и источник выбирают с учётом этой нагрузки и расстояния до станции.
При недостаточном напряжении непосредственно на насосе подача может уменьшаться. Вариант F0023600B рассчитан на 24 В; возможность некоторых других насосов работать от двух напряжений не относится автоматически к комплекту этого артикула.
Рабочий цикл — до 30 минут непрерывной работы. При длительной последовательной заправке нескольких машин соблюдают режим работы и охлаждения из инструкции станции.
Подача топлива и длина линии
40 л/мин — максимальная подача комплекта с указанными насосом, счётчиком и ручным пистолетом. Реальная скорость зависит от высоты и длины всасывания, сопротивления рукавов и фильтров, а также напряжения питания.
Штатный раздаточный рукав имеет длину 4 м и внутренний диаметр 20 мм. Если техника будет стоять дальше, другую линию нужно согласовать заранее: более длинный или узкий рукав может уменьшить расход.
При размещении станции стремитесь сократить всасывающий участок. Установка высоко над уровнем топлива и лишние изгибы затрудняют забор; важно также исключить подсос воздуха в соединениях.
Подключение к резервуару
Всасывающий рукав в F0023600B не входит. Его, входные соединения и заборный узел подбирают под резервуар и насос. Это позволяет оснастить конкретную ёмкость, но означает, что до запуска нужно подготовить линию забора топлива.
Станция предназначена для фиксированного размещения у резервуара; сам насосный блок не является ёмкостью для хранения. Крепление и доступ к выключателю, счётчику и пистолету выбирают по месту установки.
Если требуется очистка топлива от примесей или воды, фильтрацию подбирают отдельно. Фильтр-сепаратор и металлический защитный корпус не следует смешивать с базовым составом F0023600B: корпус является опцией.
Ручной пистолет SELF3000
Пистолет открывает и закрывает поток рычагом. Поворотная муфта помогает менять положение раздаточного устройства, меньше перекручивая рукав.
SELF3000 не имеет автоматической отсечки при заполнении бака. Ручная выдача подходит для поста, где оператор присутствует при каждой заправке. Если нужна отсечка по заполнению, в серии предусмотрено исполнение с автоматическим A60.
Отличие от других комплектов ST
F0023400B также имеет питание 24 В и счётчик K33, но комплектуется автоматическим пистолетом A60; его каталожная подача — 35 л/мин. F0023600B с ручным SELF3000 рассчитан на 40 л/мин.
Для источника 12 В предусмотрен F0023500B с K33, SELF3000 и подачей 40 л/мин. При заказе важно сверить полный артикул: питание является отличием готового комплекта, а не настройкой счётчика.
Комплектация
- Станция ST с насосом BYPASS3000 INLINE 24V.
- Механический расходомер K33.
- Раздаточный рукав 4 м диаметром 20 мм.
- Ручной пистолет SELF3000.
- Держатель пистолета.
- Инструкция.
Всасывающий рукав, резервуар и дополнительные фильтры подбираются отдельно. При замене существующего поста нужно проверить не только питание, но и соединения подготовленной линии.
Частые вопросы
Можно ли подключить комплект к 12 В?
F0023600B рассчитан на 24 В DC. Для 12 В выбирают другое исполнение, например F0023500B.
K33 электронный или механический?
Механический. Поток приводит измерительный механизм, а объём отображается на механических шкалах.
Можно ли заранее задать объём заправки?
Нет. Оператор контролирует показания K33 и вручную закрывает SELF3000 после выдачи нужного количества.
Пистолет остановится при полном баке?
У SELF3000 такой отсечки нет. Вариант F0023400B оснащён автоматическим A60.
Какой рукав уже входит в поставку?
Раздаточный рукав 4 м, внутренний диаметр 20 мм. Всасывающую линию собирают отдельно.
Нужны ли батарейки для счётчика?
Нет. K33 является механическим прибором.
Можно ли работать больше 30 минут подряд?
Соблюдайте рабочий цикл до 30 минут и предусмотренное инструкцией охлаждение. Для длительной непрерывной перекачки нужно другое соответствующее исполнение.
Подходит ли станция для бензина?
Нет. F0023600B указан для дизельного топлива; бензиновое оборудование подбирают отдельно.
