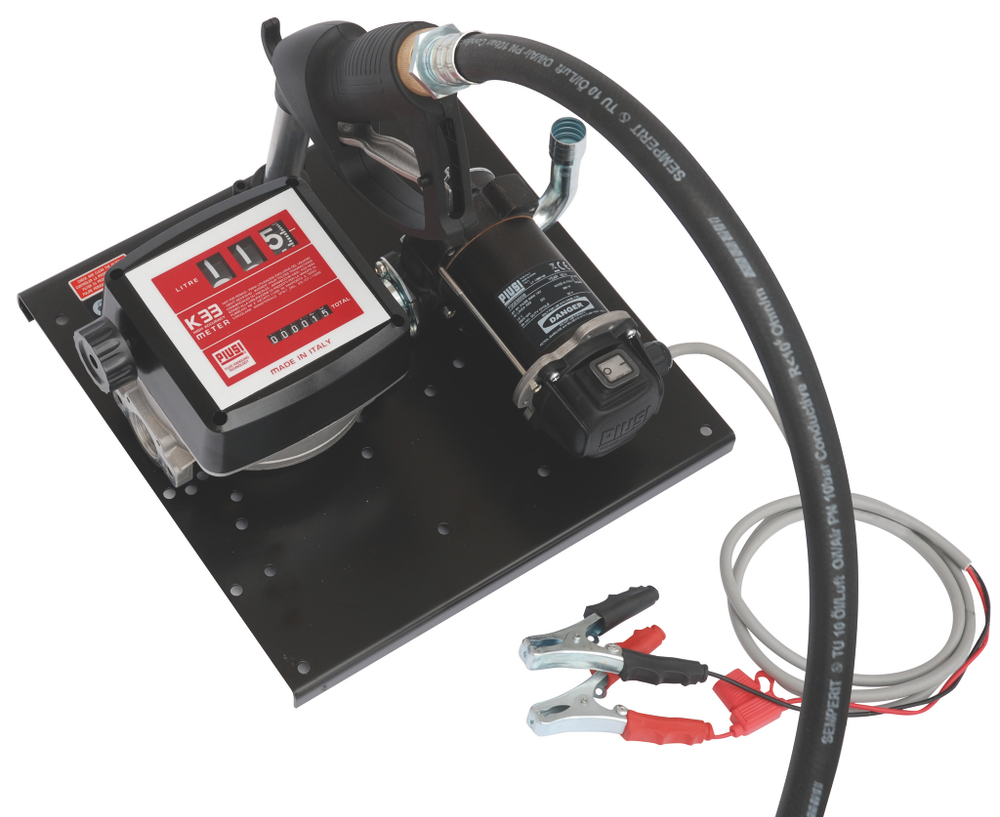

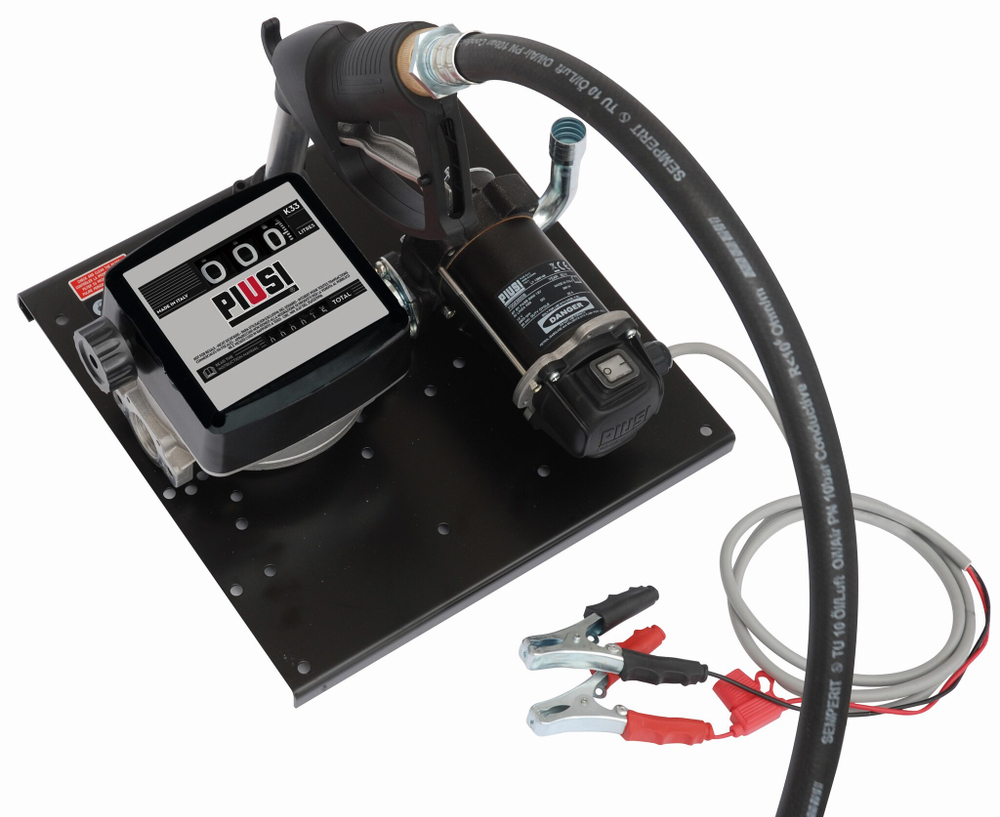

PIUSI ST ByPass 3000/12V K33, артикул F0023500B — готовая станция для перекачки и внутреннего учёта дизельного топлива. Она работает от 12 В и комплектуется насосом BP3000, механическим счётчиком K33, ручным пистолетом SELF 3000 и рукавом 4 м. Максимальная подача станции в сборе — 40 л/мин.
Станцию устанавливают возле топливного резервуара для периодической заправки техники. Комплект подходит для ведомственного поста, где нужно видеть выданные литры и вручную управлять наливом без подключения к электросети переменного тока.
Что объединено в станции
- Насос BP3000 на 12 В перемещает дизельное топливо из ёмкости.
- Механический K33 показывает объём выдачи без батареек.
- Ручной SELF 3000 позволяет оператору открывать и прекращать подачу.
- Раздаточный рукав 4 м соединяет станцию с пистолетом.
- Держатель пистолета предусмотрен для размещения после работы.
Как проходит заправка
После запуска насос забирает дизель из резервуара и направляет его через счётчик в раздаточный рукав. Оператор открывает ручной пистолет и наблюдает за наполнением бака и показаниями K33.
По окончании выдачи подачу прекращают вручную. У SELF 3000 нет автоотсечки по наполнению горловины. Если такая функция нужна при обслуживании техники, выбирают соответствующую версию станции с автоматическим пистолетом.
Насос BP3000 и питание 12 В
В основе — самовсасывающий роторно-лопастной насос семейства BP3000. Для F0023500B указаны мощность 260 Вт и максимальный ток 22 А. Источник и электрическое подключение подбирают с учётом этой нагрузки.
Насос оснащён перепускным клапаном. При перекрытии выдачи клапан позволяет потоку проходить по обходному пути, но не заменяет управление включением двигателя.
Рабочий цикл BP3000 — до 30 минут. Станция предназначена для периодической перекачки и заправки. При последовательном обслуживании машин учитывают длительность работы и режим, предусмотренный инструкцией.
Подача станции 40 л/мин
40 л/мин относится к F0023500B в сборе со счётчиком, рукавом и ручным пистолетом. Подача отдельно взятого насоса BP3000 может отличаться, поэтому её нельзя использовать вместо характеристики станции.
Дополнительный фильтр, сопротивление заборной линии и условия монтажа влияют на реальную скорость выдачи. Для подбора нужно знать расположение резервуара, высоту установки и требуемый расход у бака техники.
Механический счётчик K33
Жидкость приводит измерительный механизм с качающимся диском. K33 имеет сбрасываемую трёхразрядную шкалу отдельной выдачи и шестизначный общий накопительный итог. Объём одной заправки можно учитывать отдельно от суммарного топлива, прошедшего через станцию.
Счётчик не требует батареек и допускает калибровку. Заявленная точность — ±1% после настройки в предусмотренных условиях. Станция предназначена для некоммерческой выдачи топлива для внутренних нужд предприятия.
Предустановки дозы у K33 нет. Он показывает литры, но не останавливает насос после заданного количества топлива. Для автоматической выдачи порции требуется другое оборудование с соответствующим управлением.
Рукав и монтаж возле резервуара
Раздаточный рукав имеет длину 4 м и внутренний диаметр 20 мм. Станцию размещают так, чтобы пистолет доходил до заливной горловины без натяжения рукава. Для более удалённого рабочего места линию рассчитывают отдельно.
Всасывающего рукава в стандартной комплектации F0023500B нет. Его подбирают под глубину и расположение ёмкости. На заборной стороне важны герметичность и подходящее проходное сечение.
ST WITH METER рассчитана на закреплённую установку. Для размещения выбирают подготовленное место с доступом к счётчику и пистолету. Защитный металлический ящик у серии указан как опция.
Где используется
- Автопарк: внутренняя выдача дизеля с записью показаний счётчика.
- Хозяйство: периодическая заправка техники от собственной ёмкости при наличии питания 12 В.
- Строительная база: отдельный пост снабжения дизельной техники.
- Наполнение мобильной ёмкости: выдача с закреплённой станции в резервуар, используемый на рабочем участке.
12 В, 24 В и автоматический пистолет
Для источника 24 В предусмотрена ST ByPass 3000/24V K33 F0023600B. Она также имеет ручной SELF 3000 и подачу до 40 л/мин. Напряжение выбирают по доступному источнику.
F0023300B — версия на 12 В с автоматическим пистолетом A60 и подачей до 35 л/мин. Её рассматривают, если нужна отсечка при заполнении бака. Для сравнения важно учитывать и тип пистолета, и максимальную подачу всего комплекта.
Комплект поставки
- Станция с насосом BP3000 и счётчиком K33.
- Ручной пистолет SELF 3000.
- Раздаточный рукав 4 м, внутренний диаметр 20 мм.
- Держатель пистолета.
- Инструкция.
Топливную ёмкость, заборную линию и дополнительный фильтр выбирают по месту установки. До заказа полезно определить, где будет стоять резервуар и какие машины нужно обслуживать.
Частые вопросы
Пистолет остановится, когда бак заполнится?
Нет, SELF 3000 — ручной пистолет. Для автоотсечки есть версия F0023300B с A60.
Можно ли задать выдачу 50 литров?
K33 показывает объём без предустановки. Насос не останавливается по заданной порции; подачу контролирует оператор.
Счётчику нужны батарейки?
Нет. Измерительный механизм и показания K33 работают механически.
Можно ли использовать станцию для продажи топлива?
PIUSI относит её к некоммерческому применению. Для расчётов при продаже выбирают оборудование с необходимыми метрологическими документами.
Подойдёт ли источник 24 В?
Для него предусмотрен F0023600B. F0023500B рассчитан на 12 В.
Всасывающий рукав входит в комплект?
Нет, в стандартной комплектации он отсутствует. Заборную линию подбирают под свою ёмкость.
Какую производительность учитывать?
До 40 л/мин для станции F0023500B в сборе. Сопротивление дополнительного оборудования может снизить фактический расход.
Подойдёт ли станция для бензина?
F0023500B относится к дизельным станциям. Для бензина выбирают другое оборудование с подтверждённым назначением.
