Semperit TOF319 (68046 2560) — промышленный резиновый рукав для подачи совместимых видов бензина и дизельного топлива. Внутренний диаметр составляет 25 мм (1″), толщина стенки — 6 мм, наружный диаметр — 37 мм. Рукав рассчитан на рабочее давление до 20 бар и температуру от −40 до +100 °C.

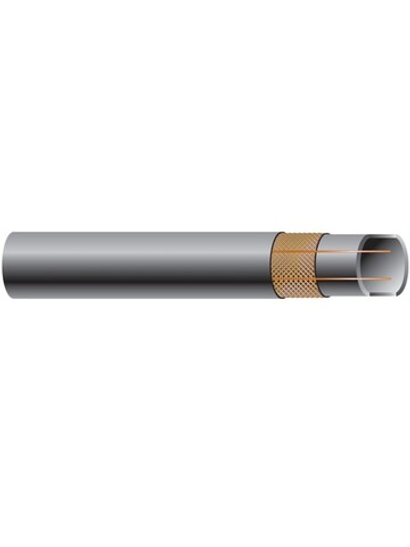

Конструкция включает электропроводящий внутренний слой NBR/BR, текстильное спиральное армирование и два медных проводника. Максимальная заводская длина бухты — 50 м. Рукав предназначен для соответствующих промышленных операций с топливом; его применение имеет ограничения, установленные производителем.
Особенности конструкции
- Внутренний слой NBR/BR. Резиновая смесь с электропроводящими свойствами, рассчитанная на контакт с указанными производителем видами топлива.
- Текстильное армирование. Две армирующие спиральные прослойки обеспечивают прочность рукава при рабочем давлении до 20 бар.
- Два медных проводника. Предназначены для обеспечения электрической непрерывности правильно собранной рукавной линии и отвода статического электричества.
- Наружный слой NBR/EPDM. Обладает стойкостью к атмосферным воздействиям и озону. Маслостойкость наружного слоя ограничена.
- Минимальный радиус изгиба 150 мм. Необходимо учитывать при прокладке рукава и подключении к оборудованию.
Совместимость с топливом
По данным Semperit, рукав TOF319 допускает применение с бензинами E5, E10, E85 и E100, а также дизельным топливом B7 и B20 при соблюдении условий производителя, включая ограничение содержания ароматических компонентов.
Для чистого биодизеля B100 производитель требует дополнительной проверки пригодности в реальных условиях эксплуатации.
Возможность применения с другими нефтепродуктами, маслами и специальными жидкостями необходимо сверять по актуальной таблице химической совместимости Semperit.
Ограничения применения
Semperit TOF319 не соответствует стандарту EN 1360:2013. Производитель не допускает использование этой серии для непосредственной подачи топлива в транспортные средства с двигателем, в качестве автомобильных топливных магистралей и внутри моторных отсеков.
Монтаж и подключение
Рукав имеет внутренний диаметр 25 мм и поставляется без установленных концевых соединений, если они не предусмотрены отдельной комплектацией.
Фитинги и способ закрепления выбирают с учётом диаметра, допустимого давления, рабочей жидкости и условий эксплуатации. Для электропроводящего исполнения необходимо обеспечить корректное соединение проводников и проверить электрическую непрерывность собранной линии.
Не допускаются перегибы с радиусом меньше установленного производителем, повреждения наружного слоя и эксплуатация при превышении рабочего давления 20 бар.
Где используется
TOF319 может применяться в соответствующих промышленных линиях подачи и перекачки совместимых видов топлива на наземных объектах и судах, если условия установки отвечают ограничениям Semperit.
При подборе важно учитывать не только диаметр и давление, но и назначение рукава. Для непосредственной заправки транспортных средств необходима другая серия с подтверждённой пригодностью.
Доступные диаметры TOF319
В линейке Semperit TOF319 представлены исполнения с внутренними диаметрами 15,9 мм (5/8″), 19 мм (3/4″) и 25 мм (1″). Все три исполнения имеют заявленное рабочее давление 20 бар, но различаются наружным диаметром, массой и минимальным радиусом изгиба.
Поставка и комплектация
Артикул 68046 2560 обозначает рукав TOF319 диаметром 25×6 мм. Максимальная заводская длина бухты составляет 50 м. Возможность поставки отрезками и минимальную длину заказа необходимо уточнять при оформлении покупки.
Концевые соединения, хомуты и другая монтажная арматура подбираются отдельно.
Частые вопросы
Подходит ли TOF319 для бензина?
Да, для определённых видов бензина, указанных Semperit. Однако совместимость с жидкостью не означает разрешение использовать рукав для непосредственной заправки автомобилей.
Какое максимальное рабочее давление?
20 бар. Коэффициент запаса прочности по данным производителя составляет 3:1.
Какой наружный диаметр рукава?
37 мм при внутреннем диаметре 25 мм и толщине стенки 6 мм.
Зачем нужны медные проводники?
Они предназначены для обеспечения электрической непрерывности линии и отвода статического электричества при правильном монтаже и проверке соединений.
Можно ли использовать рукав на топливораздаточной колонке?
Рукав предназначен для топливных систем, не требующих соответствия EN 1360. Применение для непосредственной заправки транспортных средств ограничено производителем.
Продаётся ли рукав бухтой 50 метров?
50 м — максимальная заводская длина бухты. Цена указана за погонный метр.
