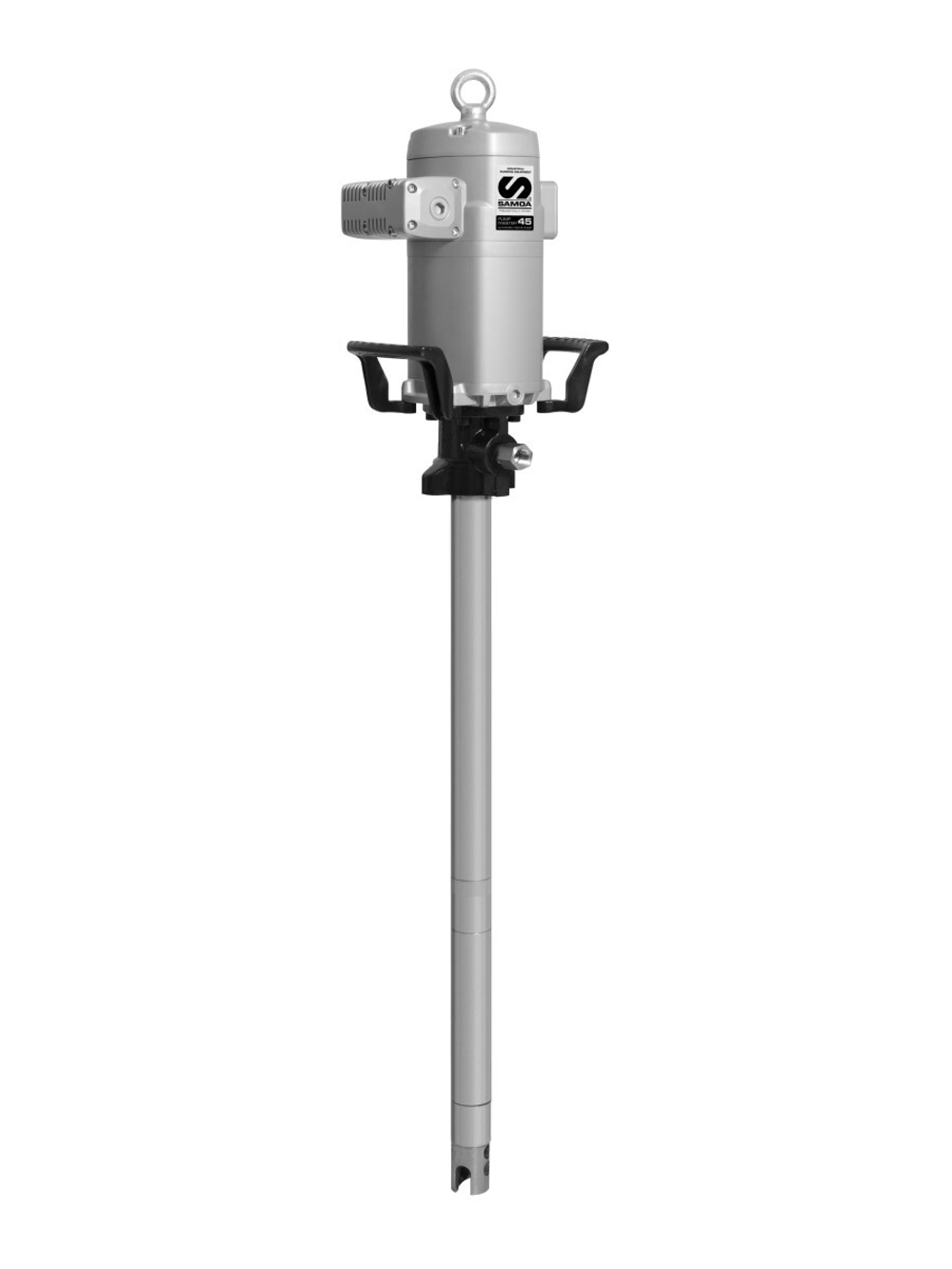

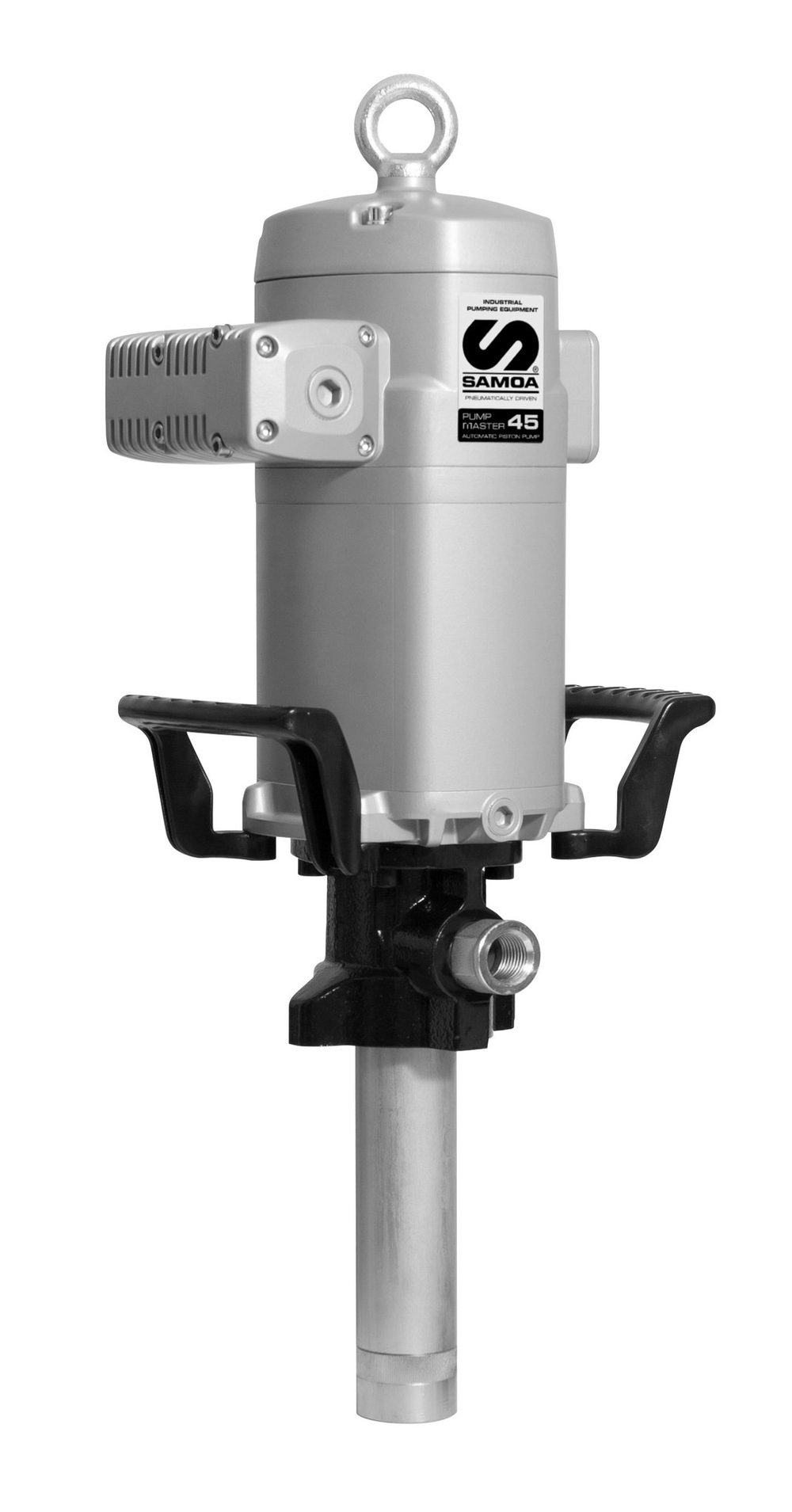

SAMOA PumpMaster 45 (531710) — промышленный пневматический поршневой насос двойного действия для подачи консистентной смазки из бочек вместимостью 185 кг. Предназначен для централизованных и многопостовых систем смазки строительной, карьерной, железнодорожной и промышленной техники.
Насос имеет передаточное отношение 70:1, работает от сжатого воздуха с давлением 1,5–7 бар и развивает давление смазки до 490 бар. Подача в непрерывном режиме составляет 2 кг/мин, максимальная свободная производительность — 7,5 кг/мин. Допускается работа с совместимыми консистентными смазками до NLGI 2.
Особенности конструкции
- Пневматический поршневой механизм двойного действия для подачи смазки под высоким давлением.
- Передаточное отношение 70:1 для систем с повышенным сопротивлением распределительных магистралей.
- Заборный механизм Chop-Check для подачи консистентной смазки в насосную камеру.
- Погружная труба длиной 855 мм для установки на совместимые бочки 185 кг.
- Пневмодвигатель с эффективным диаметром 115 мм и ходом поршня 100 мм.
- Вход сжатого воздуха и выход смазки с внутренней резьбой 1/2″ BSP.
- Материалы проточной части и уплотнений: чугун, сталь, твёрдохромированная сталь, UHMWPE, NBR и PTFE.
- Возможность применения в крупных распределительных системах с несколькими одновременно работающими точками выдачи.
Высокое давление для промышленных систем смазки
Передаточное отношение 70:1 позволяет насосу создавать высокое выходное давление даже при сравнительно небольшом давлении воздуха. Это важно при работе с протяжёнными магистралями, консистентной смазкой и высоким сопротивлением раздаточного оборудования.
При давлении воздуха 5 бар теоретическое давление смазки без расхода составляет около 350 бар. Максимально допустимое давление на выходе насоса — 490 бар при давлении воздуха 7 бар.
Фактическое давление и производительность определяются сопротивлением системы, длиной трубопроводов, температурой и консистенцией смазки, а также количеством работающих постов.
Высокое передаточное отношение не означает, что насос всегда необходимо эксплуатировать при максимальном давлении. Давление воздуха следует регулировать с учётом допустимых параметров рукавов, катушек, соединений и раздаточных пистолетов.
Производительность и расход воздуха
Для PumpMaster 45 70:1 производитель указывает две характеристики подачи:
- 2 кг/мин: производительность в непрерывном рабочем режиме.
- 7,5 кг/мин: максимальная подача при свободном выходе без сопротивления распределительной системы.
Максимальный свободный расход не следует использовать как гарантированную производительность на конце длинной смазочной магистрали.
Расход сжатого воздуха составляет 925 нормальных литров в минуту при давлении воздуха 5 бар, смазке NLGI 2 температурой 20 °C и частоте 80 циклов в минуту. При выборе компрессора необходимо учитывать требуемый режим насоса и других потребителей пневмосети.
Где используется
- Карьерные предприятия: организация постов смазки экскаваторов, самосвалов и другого горнодобывающего оборудования.
- Строительная техника: подача консистентной смазки к раздаточным постам для обслуживания погрузчиков, бульдозеров и экскаваторов.
- Железнодорожные депо: комплектация систем смазки обслуживаемых узлов подвижного состава.
- Грузовые автопарки: централизованная подача смазки на несколько ремонтных постов.
- Промышленные предприятия: подача смазки к распределительным устройствам и постам технического обслуживания оборудования.
- Мобильные сервисные мастерские: оснащение установок для обслуживания тяжёлой техники при наличии достаточного пневмопитания.
Совместимость с консистентными смазками
SAMOA PM45 531710 предназначен для совместимых консистентных смазочных материалов до класса NLGI 2.
При выборе необходимо учитывать температуру смазки. В холодных условиях сопротивление подаче возрастает, поэтому для сохранения необходимой производительности может потребоваться изменение параметров системы и дополнительное оборудование для подачи смазки из бочки.
Для трудноперекачиваемых смазок и материалов с повышенной вязкостью можно использовать подходящую следящую пластину и пневматический индуктор, если такая конфигурация предусмотрена для выбранного исполнения.
Насос 531710 не следует позиционировать как оборудование для моторного, трансмиссионного и гидравлического масла. Для жидких масел SAMOA выпускает отдельные насосы соответствующего назначения.
Подключение и монтаж
Насос предназначен для установки на совместимую бочку с консистентной смазкой вместимостью 185 кг. Длина погружной трубы составляет 855 мм, общая высота оборудования — 1357 мм.
Для установки необходимо подобрать крышку бочки и, при необходимости, следящую пластину. Размеры этих компонентов определяются диаметром используемой тары.
Вход сжатого воздуха — 1/2″ BSP с внутренней резьбой. Выход смазки — 1/2″ BSP с внутренней резьбой.
Перед подключением насоса необходимо обеспечить регулирование давления воздуха, возможность отключения пневмопитания и безопасный сброс давления в соответствии с инструкцией SAMOA.
Для раздачи смазки насос соединяется с рукавом высокого давления, распределительной магистралью или совместимой шланговой катушкой. Раздаточный пистолет и соединительная арматура подбираются с учётом давления и необходимой производительности.
Комплектация
Артикул SAMOA 531710 представляет собой отдельный пневматический насос PumpMaster 45 70:1 для бочек 185 кг.
Для создания готового поста подачи смазки дополнительно могут потребоваться:
- Крышка для бочки 185 кг.
- Следящая пластина соответствующего диаметра.
- Комплект подключения воздуха и смазочной магистрали.
- Рукав высокого давления.
- Раздаточный пистолет для консистентной смазки.
- Пневматический подъёмник или индуктор для соответствующих условий работы.
В линейке SAMOA предусмотрен готовый монтажный комплект 534710, включающий насос 531710, крышку 418026, следящую пластину 417009 и комплект подключения 534103.

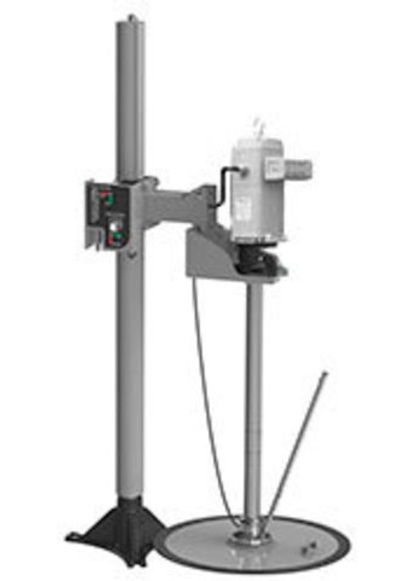

Для более удобной замены тяжёлых бочек можно рассмотреть комплект SAMOA 534711 с пневматическим подъёмником.
Отличие от PM45 40:1 и других исполнений
В линейке SAMOA PumpMaster 45 представлены насосы с различным передаточным отношением для разных условий подачи консистентной смазки.
Исполнение PM45 70:1 предназначено для систем, где требуется повышенное выходное давление. В сравнении с исполнением PM45 40:1 оно имеет более высокое передаточное отношение, но меньшую максимальную подачу при свободном выходе.
Важно учитывать, что максимально допустимое давление разных исполнений зависит также от разрешённого давления воздуха. Само по себе большее передаточное отношение не означает более высокого паспортного предельного давления.
В серии PM45 70:1 также предусмотрены варианты для разных ёмкостей:
- 531710: бочка 185 кг, погружная труба 855 мм, резьба BSP.
- 531720: бочка 50 кг, погружная труба 650 мм, резьба BSP.
- 531730: установка на контейнерную систему подачи смазки, труба 490 мм, резьба BSP.
Безопасность эксплуатации
Насос способен создавать давление смазки до 490 бар. Перед запуском необходимо проверить допустимое давление всех подключённых компонентов и установить соответствующее давление пневмопитания.
Перед заменой бочки, обслуживанием насоса или отсоединением рукавов необходимо отключить источник сжатого воздуха и полностью сбросить давление в системе.
Не проверяйте утечки рукой: попадание консистентной смазки под высоким давлением под кожу может привести к тяжёлой травме, требующей срочной медицинской помощи.
Частые вопросы
Для какой бочки предназначен SAMOA 531710?
Для совместимой бочки с консистентной смазкой вместимостью 185 кг. Для установки требуется подходящее монтажное оборудование.
Какое максимальное давление создаёт насос?
До 490 бар при допустимом давлении воздуха 7 бар. Рабочее давление необходимо ограничивать с учётом характеристик всей системы.
Чем отличаются 2 и 7,5 кг/мин?
2 кг/мин — производительность в непрерывном режиме, 7,5 кг/мин — максимальная подача при свободном выходе. В реальной системе расход зависит от сопротивления магистрали.
Подходит ли насос для смазки NLGI 2?
Да. Производитель предусматривает работу с совместимыми консистентными смазками до класса NLGI 2.
Можно ли использовать насос на нескольких постах?
Да. PM45 применяется в крупных распределительных системах с несколькими одновременно работающими точками выдачи. Необходимое количество постов определяется расчётом давления и расхода.
Какое давление воздуха требуется?
Рабочий диапазон составляет 1,5–7 бар. Для настройки используется регулятор давления воздуха.
Входит ли следящая пластина в комплект?
Нет. Артикул 531710 обозначает отдельный насос. Следящая пластина, крышка и другие монтажные компоненты подбираются дополнительно.
Можно ли применять насос для жидкого масла?
Модель 531710 предназначена для консистентной смазки. Для моторных и трансмиссионных масел следует выбрать специализированный насос SAMOA.
