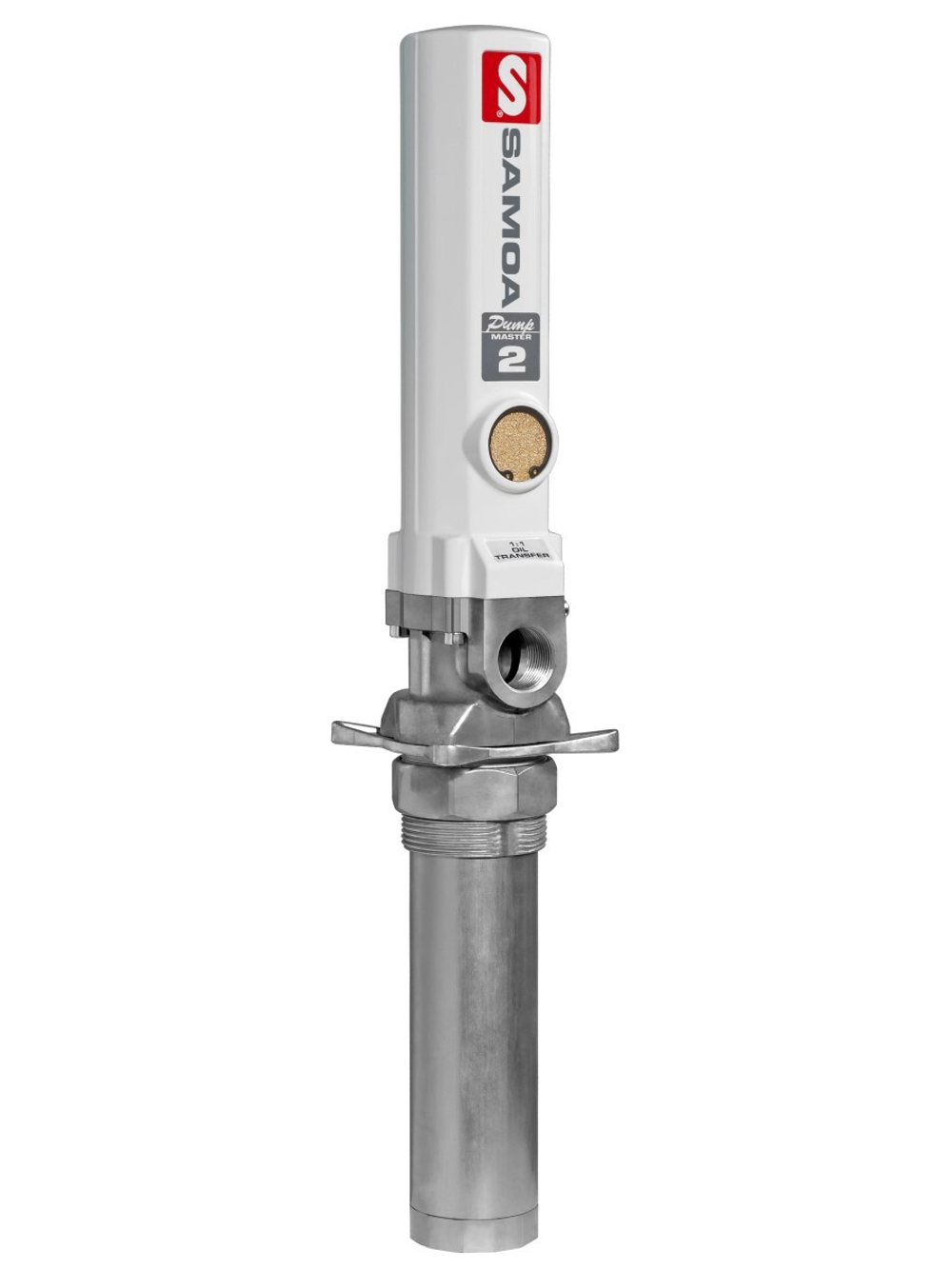

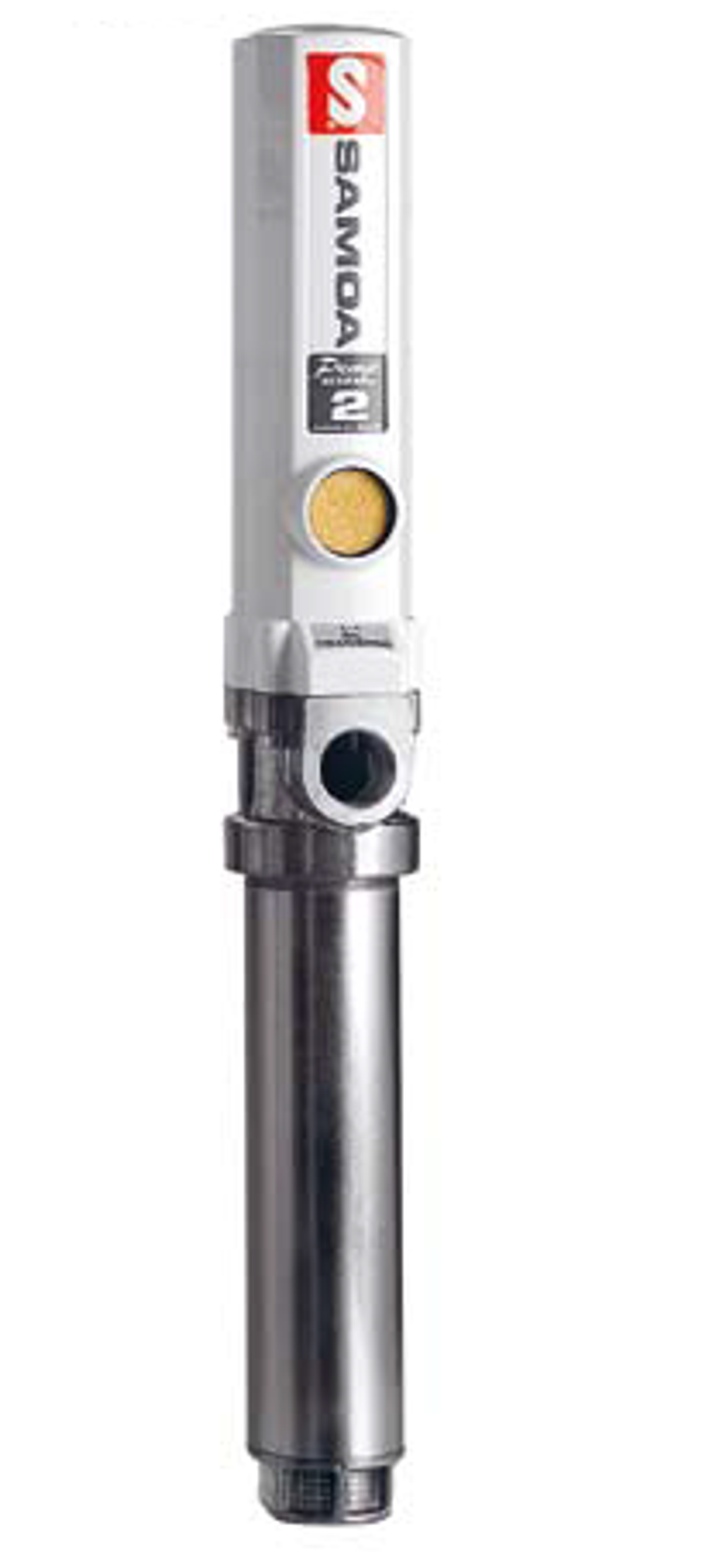

SAMOA Pumpmaster 2 1:1 (351120) — короткий пневматический насос двойного действия для перекачки смазочных масел и дизельного топлива. Погружная часть имеет длину 215 мм, общая высота — 500 мм. Забор материала выполняют через отдельную всасывающую линию.
Это насос для переноса жидкости с небольшим давлением: рабочий диапазон воздуха — 1,5–10 бар, максимальное давление жидкости — 10 бар. В каталоге указаны 20 л/мин при частоте 150 циклов/мин и максимальная свободная подача 52 л/мин при воздухе 7 бар.
Короткий насос с внешним забором
351120 подходит для установки возле резервуара или бочки, когда масло подводят ко входу отдельным рукавом. Длинную насосную трубу не требуется опускать в ёмкость; схема забора определяется подключённой линией.
Пружинные клапаны допускают горизонтальную или вертикальную установку по руководству. Это помогает разместить короткий насос в подходящем месте относительно источника жидкости.
Особенности конструкции
- Поршневой механизм двойного действия. Жидкость подаётся при движении поршня в обе стороны.
- Пневмодвигатель. Эффективный диаметр — 35 мм, ход — 75 мм.
- Металлический держатель уплотнений. Использован в компактной насосной конструкции.
- Двойные уплотнения. Предусмотрены в насосном узле.
- Клапаны с пружинным подпором. Позволяют выбирать предусмотренную ориентацию насоса.
- Регулируемый адаптер 2″ BSP. Входит в поставку для монтажа на совместимую бочку или резервуар.
Что означает коэффициент 1:1
Давление жидкости и воздуха имеют расчётное отношение 1:1. Например, 6 бар воздуха соответствуют примерно 6 бар на стороне жидкости в расчётных условиях. Насос не предназначен для создания большого увеличения давления, как высоконапорный смазочный нагнетатель.
Максимальное давление жидкости — 10 бар. Режим подбирают под перенос масла или дизеля и допустимые параметры рукавов, счётчика и раздаточной арматуры. Если требуется подача через линию с большим сопротивлением, оцените необходимость другого коэффициента давления.
Подача и расход воздуха
20 л/мин указаны при 150 циклах в минуту. Максимальная свободная подача 52 л/мин приведена при воздухе 7 бар. Эти значения характеризуют разные режимы; через подключённую линию расход зависит от её сопротивления.
График характеристик построен для SAE 30 при 22 °C. Для холодного вязкого масла или длинного рукава условия будут другими. При подборе учитывайте температуру, длину линии, фильтр и требуемую скорость выдачи.
Расход воздуха — 150 нл/мин при 6 бар и 150 циклах/мин. Компрессор и пневмолиния должны обеспечивать воздух у насоса вместе с другими потребителями на участке. Давление воздуха само по себе не определяет доступную скорость перекачки.
Рабочие жидкости и материалы
Для 351120 производитель указывает минеральные и синтетические смазочные масла, трансмиссионные жидкости, гидравлическое масло и дизельное топливо.
В проточной части и уплотнениях используются алюминий, сталь, NBR, ацеталь и полиуретан. При подборе под специальное масло учитывают его состав и совместимость материалов.
Короткий 351120 не выбирают для консистентной смазки. Для подачи пластичного материала через пресс-маслёнки нужен насос соответствующего назначения.
Подключение воздуха и жидкости
- Вход воздуха: внутреннее ¼″ NPSM.
- Вход жидкости: внутреннее 1″ BSP для короткого насоса.
- Выход жидкости: внутреннее ¾″ NPSM.
- Монтажный адаптер: наружное 2″ BSP с регулировкой по высоте.
Для каждого порта подбирают соответствующий фитинг. NPSM и BSP — разные стандарты соединения, поэтому при заказе важно указать и размер, и тип резьбы.
Всасывающий рукав выбирают под путь от ёмкости к насосу, напорный — под выход и условия выдачи. Линия должна подходить для выбранного продукта и рабочего давления.
Другие исполнения PM2 1:1
356120 имеет трубу 700 мм и предназначен для бочки 60 л. 352120 — трубу 915 мм для бочки 205 л. У 351120 короткая труба 215 мм для внешней схемы забора.
При замене насосов одной серии проверьте длину трубы и расположение забора. Бочковое исполнение с длинной трубой и короткий насос требуют разной компоновки установки.
Отдельный насос или передвижной комплект
351120 выбирают для перекачки или замены насосного узла в существующей линии. В поставке предусмотрен регулируемый монтажный адаптер; остальные элементы поста согласуют под конкретную ёмкость и задачу.
Для готовой передвижной маслораздачи есть SAMOA 378120 с тележкой и катушкой. В нём используется другой насос PM2 с коэффициентом 3:1, предусмотрены раздаточная линия и пистолет с электронным счётчиком. Это выбор для выдачи масла, а не простая замена одного 351120.
Где используется
- Промышленный участок. Перенос масла из резервуара через отдельно собранную всасывающую линию.
- Сервисная мастерская. Оснащение имеющейся ёмкости пневматическим насосом для совместимой жидкости.
- Обслуживание техники. Перекачка масла или дизеля при наличии подходящей пневмосети и раздаточного оборудования.
Частые вопросы
Можно ли перекачивать дизельное топливо?
Да. Дизель указан среди жидкостей для 351120. Рукава и арматура также должны подходить для топлива.
Можно ли использовать консистентную смазку?
Короткий 351120 предназначен для перечисленных масел и дизеля. Для пластичной смазки выбирают соответствующий нагнетатель.
Почему указаны и 20, и 52 л/мин?
20 л/мин относятся к частоте 150 циклов/мин, 52 л/мин — к максимальной свободной подаче при воздухе 7 бар. Через нагруженную линию фактический расход будет другим.
Какой источник воздуха нужен?
Пневмосеть в диапазоне 1,5–10 бар. Для оценки расхода приведены 150 нл/мин при 6 бар и 150 циклах/мин; учитывайте также другие воздушные инструменты.
Можно ли установить насос горизонтально?
Да, пружинные клапаны допускают горизонтальное и вертикальное размещение по руководству.
Адаптер для монтажа входит в поставку?
Да. Предусмотрен регулируемый по высоте адаптер с наружной резьбой 2″ BSP.
Чем 351120 отличается от 352120?
351120 — короткий насос с трубой 215 мм для внешнего забора. 352120 имеет трубу 915 мм для бочки 205 л.
