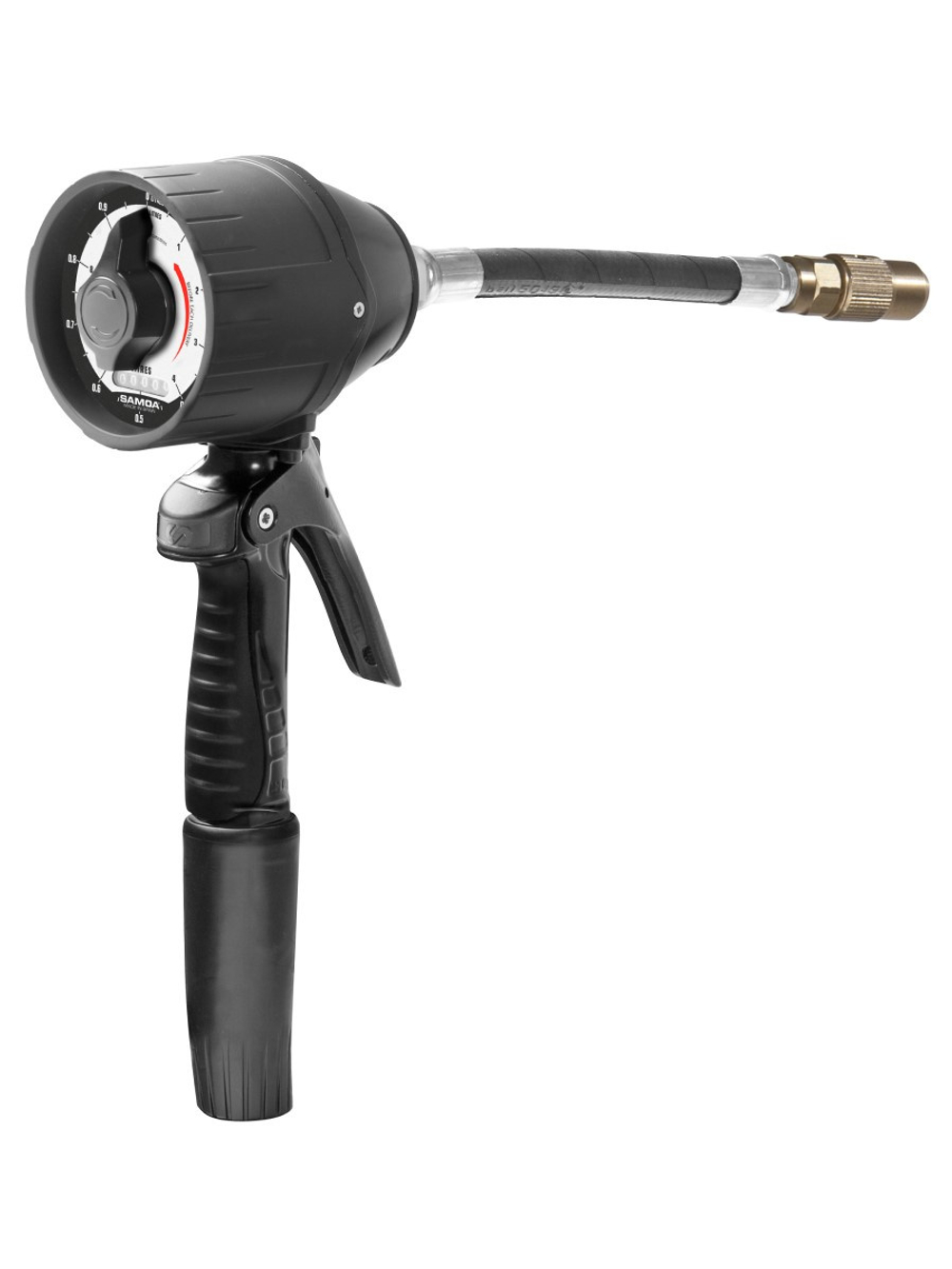

SAMOA MC30 365804 — раздаточный пистолет с механическим роторно-поршневым счётчиком для масла и ATF. Максимальный расход — 30 л/мин, допустимое давление — 100 бар, погрешность измерения — ±0,65%. На входе предусмотрено поворотное соединение 1/2″ BSP с внутренней резьбой.
Исполнение 365804 комплектуется формуемым выпускным наконечником 369234 с ручным каплеотсекателем. Наконечник можно направить к заливному отверстию, а выданный объём оператор считывает непосредственно на пистолете. Механический счётчик не требует батареек.
Пистолет, счётчик и формуемый наконечник
- Раздаточный клапан PA40. Управляет потоком масла через курок пистолета.
- Роторно-поршневая измерительная камера. Считает объём проходящей жидкости.
- Механический циферблат 0–10 л. Показывает отдельную выдачу в литрах.
- Пятиразрядный сумматор. Сохраняет общий прошедший объём.
- Входной шарнир с защитным кожухом. Позволяет менять положение пистолета относительно рукава.
- Наконечник с клапаном на четверть оборота. После выдачи оператор закрывает выпуск вручную.
Как измеряется выдаваемое масло
Масло поступает из напорного рукава через входной узел в измерительную камеру и раздаточный клапан. Проходящая жидкость приводит роторно-поршневой механизм. Его движение передаётся указателю и сумматору, после чего масло выходит через наконечник.
Перед операцией оператор подготавливает разовое показание, открывает подачу курком и контролирует объём по циферблату. Общий сумматор нужен для учёта расхода поста за более длительный период. Насос и пистолет выполняют разные задачи: насос создаёт поток, MC30 управляет выдачей и измеряет литры.
Разовая шкала и общий расход
Литровый циферблат удобен при заправке агрегата: показание находится у заливной горловины, где работает механик. Общий регистр позволяет сопоставлять расход поста с выполненными операциями и остатками масла.
Заявленная погрешность ±0,65% характеризует измерение в допустимых условиях. Для выдачи 10 л величина 0,65% соответствует 65 мл. Такой расчёт поясняет характеристику, а фактическое применение требует исправной, заполненной маслом линии без поступления воздуха.
Производитель указывает, что измеритель не требует калибровки и сохраняет точность в широком диапазоне вязкости совместимых жидкостей. Это не отменяет контроля состояния оборудования, чистоты масла и соблюдения рабочих условий.
Наконечник с ручным каплеотсекателем
Формуемый выпуск помогает расположить конец наконечника у горловины и удобнее держать пистолет. Каплеотсекатель открывают и закрывают поворотом на четверть оборота. Он уменьшает остаточное подтекание после раздачи.
Клапан на конце наконечника не отсчитывает заранее заданные литры. Оператор прекращает выдачу по показанию циферблата и затем закрывает выпуск. MC30 365804 подходит для ручной раздачи с измерением; автоматическая остановка по дозе требует другого оборудования.
Расход, давление и температура масла
Максимальные 30 л/мин — пропускная способность пистолета в предусмотренных условиях. Реальная скорость зависит от подачи насоса и вязкости масла. Холодное масло, длинный рукав и сопротивление катушки могут уменьшать поток на рабочем месте.
Допустимое давление жидкости составляет 100 бар, температурный диапазон — от −10 до +60 °C. При подключении к пневматическому масляному насосу проверяют его отношение давления и настройку подачи воздуха: пределы рукава, катушки и пистолета должны соблюдаться одновременно.
Масла и трансмиссионные жидкости
365804 относится к литровым исполнениям MC30 для смазочных материалов. Его используют для совместимых минеральных и синтетических масел, трансмиссионных масел и ATF. Выбирая жидкость, учитывают её состав и температуру, а для всей линии — также совместимость насоса и рукавов.
В проточной части серии указаны алюминий, цинковый сплав, нержавеющая сталь, латунь, сталь, NBR, TPU и полиамид. Специальное исполнение для антифриза имеет отдельный артикул 365824. Его назначение не следует автоматически переносить на масляный 365804.
Подключение к маслораздаточному посту
Пистолет устанавливают на конце подходящего напорного рукава через внутреннюю резьбу 1/2″ BSP входного шарнира. Шарнир помогает поворачивать корпус у горловины, не заставляя оператора разворачивать весь рукав.
Раздаточный клапан соединён со счётчиком фланцем. Это часть собранного изделия; входную резьбу рукава не нужно принимать за резьбу на конце установленного наконечника. При ремонте сверяют модель пистолета и конкретную деталь выпуска.
Применение в сервисе и автопарке
- Пост замены масла. Механик контролирует количество при заправке двигателя или другого обслуживаемого агрегата.
- Ремонт грузовиков и автобусов. Рукав подводит масло к машине, а показания считывают у места выдачи.
- Обслуживание строительной техники. Формуемый выпуск удобен там, где заливное отверстие расположено под неудобным углом.
- Масляный пост предприятия. Механический сумматор помогает вести местный учёт прошедшего продукта.
Отличие от MC30 365803
У 365803 установлен гибкий наконечник 369224 с автоматическим противокапельным устройством, а у 365804 — формуемый 369234 с ручным закрытием на четверть оборота. Обе модели показывают литры, но способ работы с выпуском отличается.
В комплект 365804 входят собранный пистолет-счётчик, входной шарнир с кожухом и соответствующий наконечник. Насос, запас масла и раздаточный рукав комплектуют в составе рабочего поста.
Частые вопросы о MC30 365804
Для работы нужны батарейки?
Нет. Измеритель и регистры механические; подачу обеспечивает подключённый насос.
Как закрывается наконечник?
Каплеотсекатель 369234 закрывают вручную поворотом на четверть оборота.
Можно ли заранее задать 8 л?
Предустановки дозы нет. Оператор контролирует объём по циферблату и прекращает подачу.
Что показывает общий сумматор?
Накопленный объём, прошедший через пистолет. Разовая выдача отображается отдельно.
Нужна ли калибровка после смены масла?
Производитель указывает работу без калибровки в допустимом диапазоне вязкости совместимых жидкостей. Марка масла и условия всё равно должны подходить оборудованию.
Можно ли подключить к катушке 1/2″?
Да, если совпадает стандарт BSP и соблюдены расход и допустимое давление всей линии.
Какой MC30 выбрать для антифриза?
В каталоге предусмотрен отдельный литровый вариант 365824 для антифриза. 365804 относится к масляным исполнениям.
Чем отличается от 365803?
Главное отличие — наконечник: у 365804 формуемый с ручным каплеотсекателем, у 365803 гибкий с автоматическим противокапельным устройством.
