PIUSI K600 B/3 PULSE-OUT (F00492010) — электронный объёмный счётчик для масла с местным дисплеем и импульсным выходом. Он работает в диапазоне 6–60 л/мин, допускает давление до 70 бар и имеет присоединения 3/4″ BSP.
В измерительном узле используются овальные шестерни. Прошедший объём отображается на счётчике, а импульсный выход позволяет передавать данные в совместимый выносной дисплей PIUSI или систему учёта. Это важно, когда показания нужно видеть и у раздаточной линии, и на внешнем устройстве.
Учёт масла овальными шестернями
Поток вращает пару овальных шестерён. Каждому циклу соответствует определённый объём жидкости; электроника пересчитывает его в показания. Такой принцип подходит для смазочных масел разной вязкости в пределах условий, разрешённых изготовителем.
Для K600 B/3 заявлены погрешность±0, 5% и повторяемость 0, 2%. Погрешность характеризует отклонение измеренного объёма, а повторяемость — близость результатов при одинаковых условиях. Для получения корректных показаний счётчик калибруют под рабочую жидкость и режим.

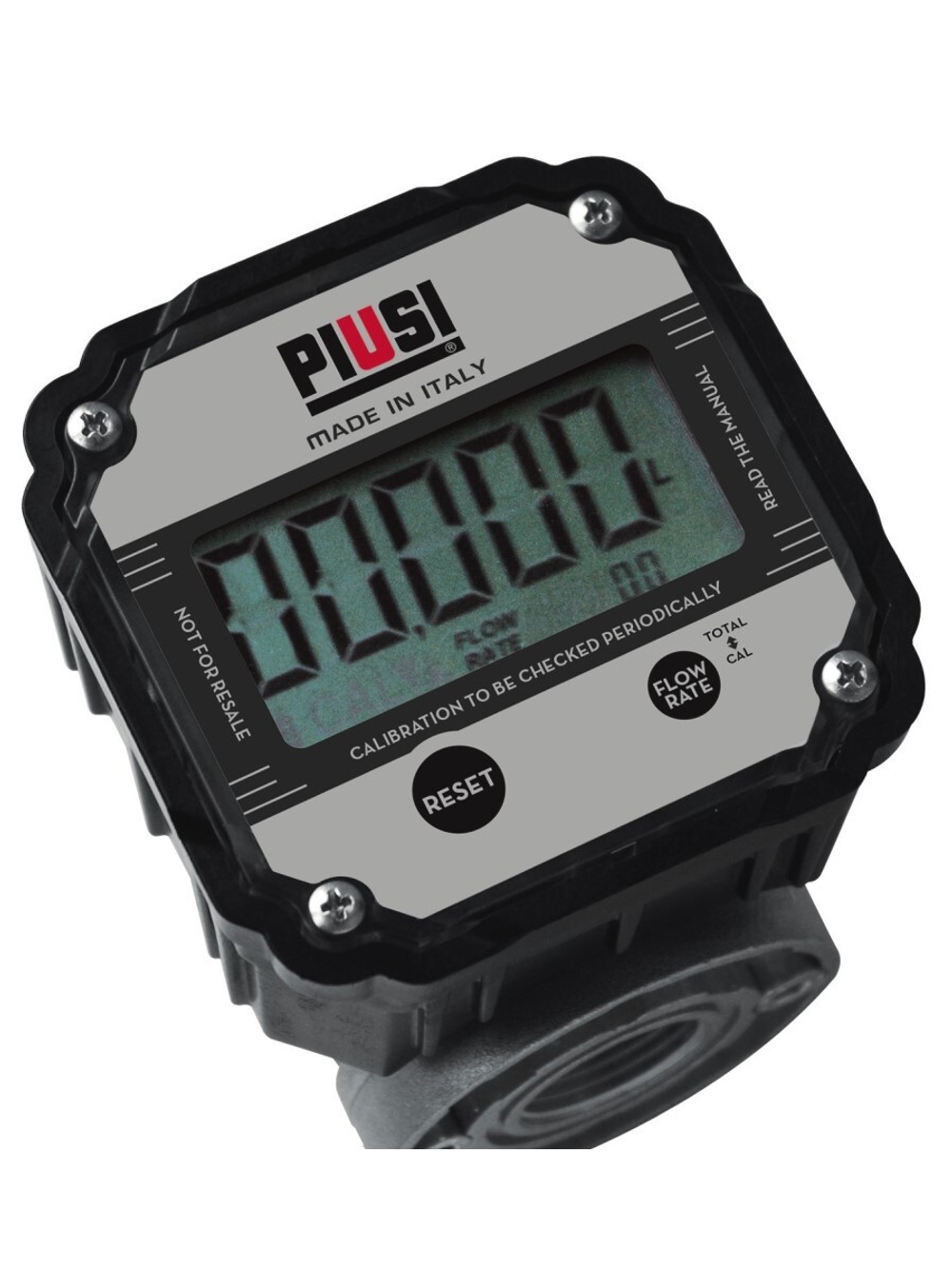

Дисплей у места выдачи
На дисплее можно контролировать отдельную выдачу и накопленный расход. Сбрасываемая шкала имеет пять разрядов, накопительная индикация — восемь. Кнопки используются для управления показаниями и калибровки в соответствии с инструкцией.
Счётчик не создаёт поток и не заменяет насос. Его ставят в готовую линию, где обеспечены требуемые расход и давление. Само наличие дисплея не означает функции автоматического дозирования.
Передача объёма в систему учёта
Исполнение PULSE-OUT имеет импульсный выход. Для подключения к контроллеру необходимо согласовать электрическую схему, допустимые параметры входа и коэффициент импульсов. Его нельзя назначать по числу из названия K600 или по настройке другого расходомера.
Сигнал передаёт информацию об объёме. Чтобы система автоматически остановила выдачу после заданной порции, ей нужны отдельные средства управления насосом или клапаном. Счётчик сам по себе не выполняет эту задачу.
Монтаж в масляную линию
Присоединения 3/4″ BSP подбирают к соответствующим штуцерам. Направление потока определяют по маркировке корпуса. Место установки выбирают так, чтобы дисплей был доступен для чтения, кнопки — для настройки, а измерительный узел — для обслуживания.
Диапазон 6–60 л/мин относится к рабочему измерению. Линия, которая выдаёт масло очень медленно или с расходом выше 60 л/мин, требует другого подбора. Давление 70 бар — предел счётчика, а не рекомендуемая настройка насоса для каждого поста.
Частые вопросы
У этого счётчика есть собственный экран?
Да. F00492010 сочетает местную электронную индикацию и импульсный выход для внешнего устройства.
Можно ли подключить его к контроллеру?
Да, при совместимости импульсного входа контроллера и правильной настройке коэффициента. Параметры подключения проверяют по электрической схеме K600 B/3PULSE-OUT.
Сможет ли он сам остановить выдачу 10 л?
Нет. Для автоматической остановки требуется внешняя система с исполнительным клапаном или управлением насосом.
Подойдёт ли резьба 3/4″ NPT?
У этого артикула соединения BSP. Для NPT нужно подходящее переходное соединение.
Можно ли использовать его вместо простого импульсного датчика?
Если системе подходит выходной сигнал, да. Отличие данного исполнения — наличие собственного дисплея; совместимость сигналов всё равно проверяется отдельно.
