Выносной дисплей PIUSI F0049501A

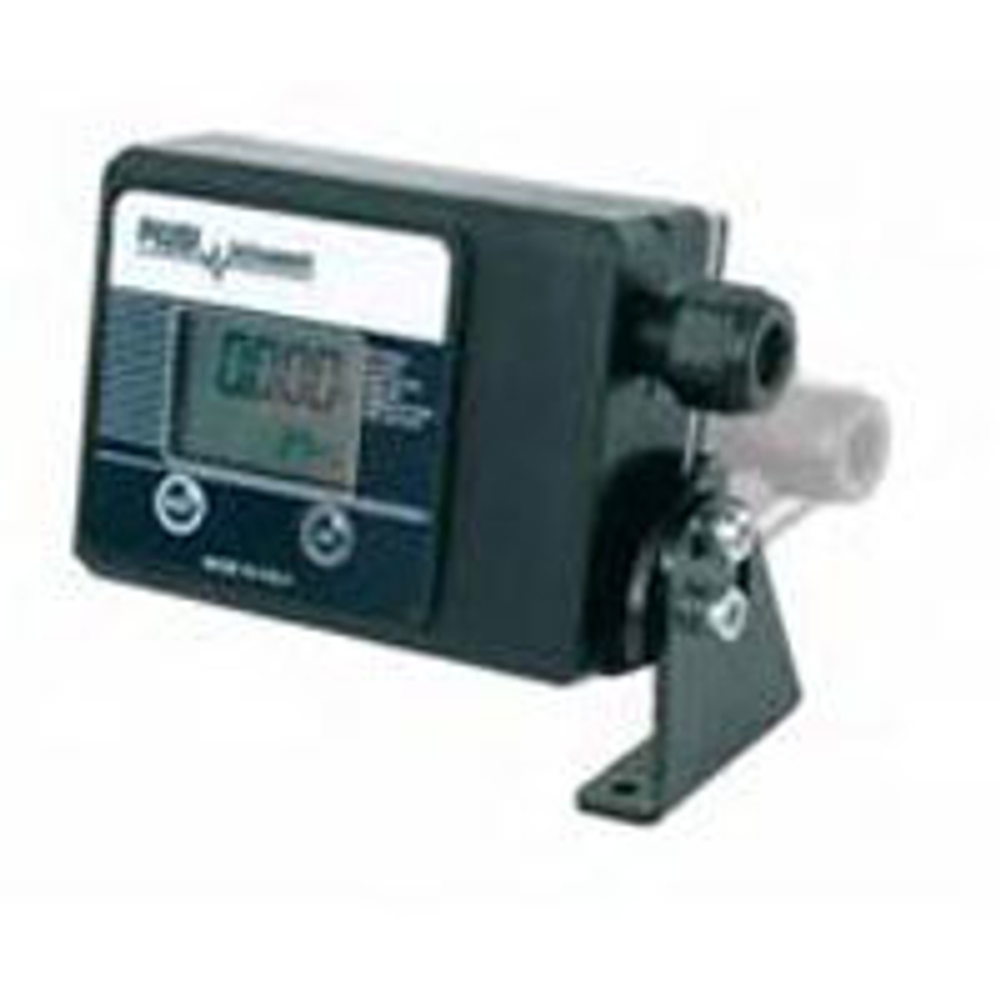

PIUSI REMOTE DISPLAY PULSE OUT UNIVERSAL (F0049501A) — выносной электронный дисплей для совместимых импульсных расходомеров. Он показывает объём выдачи в удобном для оператора месте, когда сам измерительный узел находится на трубопроводе или закрыт оборудованием.

Прибор принимает импульсы от расходомера и пересчитывает их в литры или другие настроенные единицы. Исполнение F0049501A также предусматривает импульсный выход для дальнейшей передачи данных в совместимую систему.

Показания отдельно от расходомера

В рабочей системе жидкость проходит через измерительный узел, а к дисплею подходит сигнальный кабель. Поэтому дисплей не требует подключения к топливному или масляному рукаву и не создаёт дополнительного гидравлического сопротивления.

На экран выводятся данные отдельной выдачи и накопленного объёма. Пятиразрядная индикация разовой выдачи и восьмиразрядная индикация суммарного объёма позволяют использовать прибор на раздаточном посту и для внутреннего контроля расхода.

Совместимость с импульсными счётчиками

REMOTE DISPLAY применяется с соответствующими импульсными исполнениями PIUSI K200, K400, K600, K600/4 и K700. При подборе важны выходной сигнал и коэффициент конкретного расходомера. Наличие названия K600 само по себе не гарантирует одинаковую электрическую схему у всех версий.

После подключения дисплей настраивают под измерительный узел и проверяют выдачей контрольного объёма. Калибровка связывает принятые импульсы с фактически прошедшим количеством жидкости.

Импульсный выход для внешнего контроллера

Версия PULSE OUT может передавать импульсы дальше в систему учёта. Коэффициент выхода задают при настройке. Для подключения необходимо согласовать электрические параметры дисплея и входа приёмного устройства.

Дисплей не является самостоятельным насосным контроллером с клапаном. Для автоматической выдачи заданной порции потребуется соответствующая система управления и исполнительное оборудование.

Питание и прокладка сигнального кабеля

Предусмотрено питание от двух батареек AA по 1, 5 В. Для разрешённой инструкцией схемы возможно внешнее питание 4–12 В постоянного тока. Подключать прибор напрямую к 230 В нельзя.

Для линии между импульсным расходомером и дисплеем предусмотрена длина до 15 м при выполнении требований инструкции к кабелю и подключению. Это ограничение не следует переносить на все остальные сигнальные цепи прибора: для каждой используют свою схему.

Частые вопросы

Можно ли измерять жидкость одним дисплеем без счётчика?
Нет. Дисплей получает импульсы от отдельного измерительного узла и только отображает рассчитанный объём.

Он подходит к любому импульсному расходомеру?
Нужно проверить электрический сигнал, коэффициент импульсов и возможности настройки. Универсальное исполнение не означает совместимость с любым сигналом без проверки.

Можно ли передать данные дальше в контроллер?
F0049501A имеет функцию PULSE OUT. Схему и настройки согласуют с входом контроллера.

Нужно ли отдельное программное обеспечение для калибровки?
Калибровка выполняется функциями самого прибора по инструкции. Покупку отдельной программы как обязательного компонента этого дисплея нельзя считать необходимой.

Что произойдёт при замене батареек?
Прибор имеет энергонезависимую память для данных. Замену питания выполняют по инструкции, затем проверяют настройки и показания перед работой.
