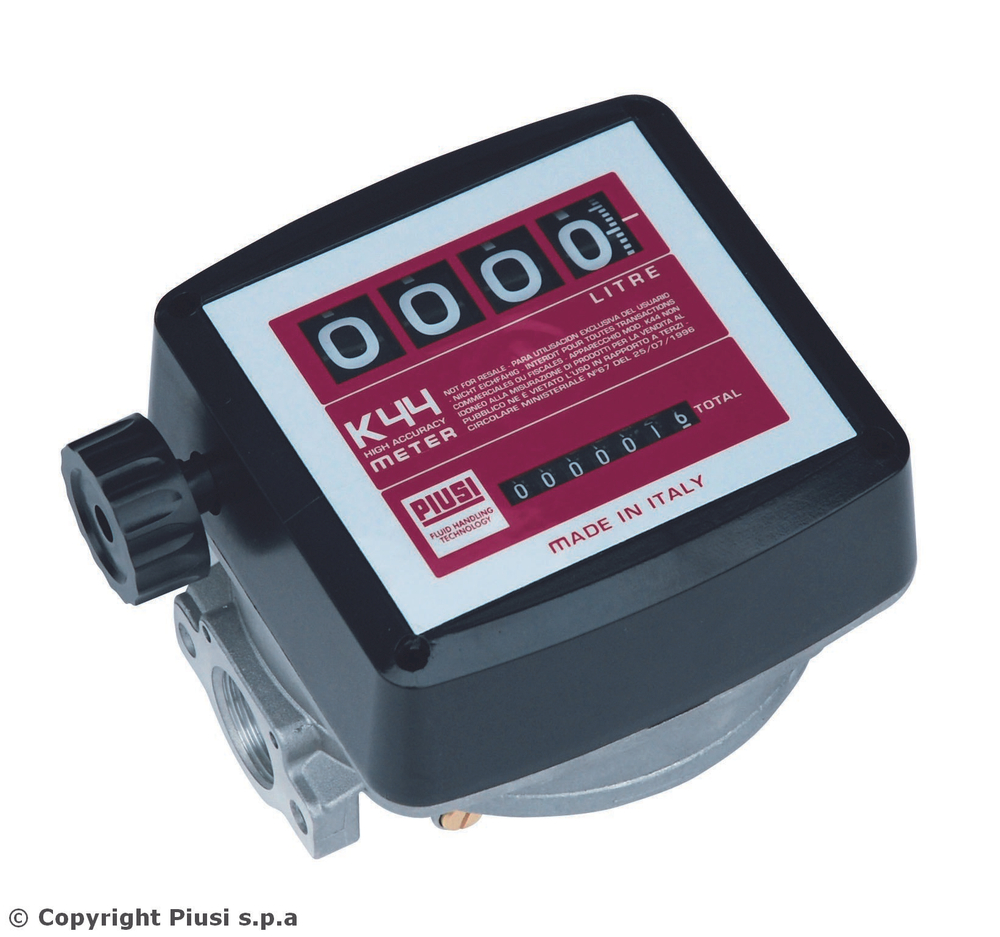

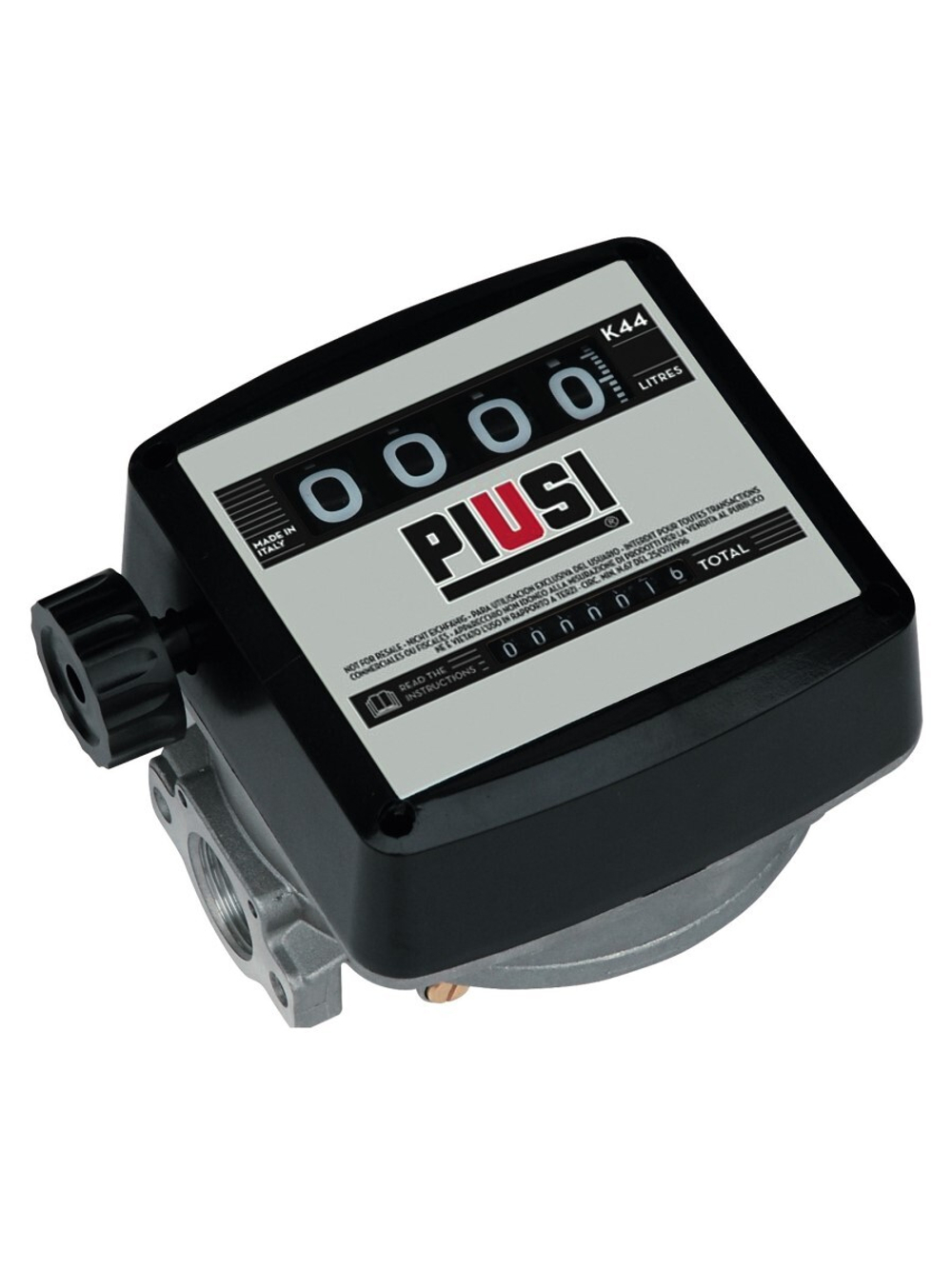

PIUSI K44 ver.B, артикул 000561000 — механический дисковый счётчик дизельного топлива для расхода 20–120 л/мин. Максимальное рабочее давление —3,5 бар, порты —1″ BSP. Версия B выбирается по расположению соединений и шкалы в раздаточной линии.
Прибор показывает отдельную выдачу на четырёхразрядном регистре и общий расход на семиразрядном накопителе. Он подходит для заправки техники предприятия, когда достаточно местного учёта без электронного дисплея и автоматической регистрации водителя.
Шкала одной заправки и общий расход
- Разовый объём до 9999 л. Сбрасываемую шкалу подготавливают перед отдельной операцией.
- Накопительный регистр. Общие литры учитываются независимо от обнуления одной выдачи.
- Механическая индикация. Для считывания не нужны батарейки.
- Качающийся диск. Измерительный механизм приводится проходящим дизелем.
- Алюминиевый корпус. Прибор устанавливается в соответствующую топливную линию.
- Калибровка на месте. Показания проверяют после подключения по инструкции.
Как работает дисковый счётчик
Топливо приводит качающийся диск внутри измерительной камеры. Движение передаётся счётному механизму и регистрам. Прибор измеряет прошедший объём, поэтому для подачи нужны насос или подходящая самотечная линия.
Перед заправкой разовый регистр обнуляют рукояткой, а по завершении записывают показание. Для общего учёта используют накопитель: его не обнуляют перед каждой машиной. Разовый и общий регистры отвечают на разные вопросы — сколько выдано сейчас и сколько прошло через прибор всего.
Версия B и направление потока
Для 000561000 в номенклатуре указана версия B с подачей снизу вверх относительно установленного циферблата. При монтаже решающей остаётся стрелка на корпусе: поток должен проходить в разрешённом направлении.
Руководство позволяет изменить положение регистра и крышки относительно корпуса по предусмотренному порядку. Это помогает расположить шкалу для чтения, но не превращает прибор в произвольно двунаправленный измеритель. Для простой замены лучше сразу выбрать подходящую компоновку.
Выбор по расходу и давлению
20–120 л/мин — рабочий диапазон счётчика. Оценивают поток через установленный пистолет и рукав, а не только максимальную свободную подачу насоса. При малом расходе выбирают прибор с соответствующей нижней границей.
Предел 3,5 бар относится к самому K44. Его учитывают также при закрытии раздаточного устройства и выборе настройки насосной части. Принадлежности с меньшим допустимым давлением ограничивают параметры всего поста.
Точность и калибровка
После калибровки производитель указывает погрешность ±1% и типичную повторяемость ±0,3%. Для 100 л величина 1% составляет 1 л; это ориентир масштаба точности, а не разрешение произвольно округлять каждую выдачу.
Инструкция предусматривает проверку с контрольным объёмом. Во время измерения линия должна быть заполнена жидкостью, а режим подачи —соответствовать рабочим условиям. Если насос захватывает воздух, сначала исправляют заборную линию и причину перебоев.
Установка и защита камеры от частиц
Присоединения 1″ BSP сверяют с фитингами трубопровода или рукава. Шкалу располагают в поле зрения оператора, оставляя доступ к рукоятке сброса и обслуживанию.
Твёрдые частицы могут мешать движению диска. В руководстве рекомендован фильтр перед входом,400 мкм. Это требование к подключённой линии; его нельзя объявлять доказательством встроенного фильтра в каждом K44.
Работа в самотечной линии
K44 допускает измерение при самотёке благодаря сравнительно небольшому сопротивлению. Но разница уровней и сопротивление рукава должны обеспечивать подходящий поток. Для такой установки производитель отдельно рекомендует калибровку на месте.
Если топливо едва течёт и расход ниже 20 л/мин, сам факт самотёка не обеспечивает заявленную работу прибора. В таком случае проверяют схему или выбирают измеритель для меньшего расхода.
Разрешение шкалы и сопротивление потоку
Руководство указывает разрешение считывания 0,1 л. Это шаг чтения шкалы, а не погрешность 0,1%: заявленная точность после калибровки остаётся ±1%. Разрядность, шаг показания и точность решают разные задачи.
В руководстве приведена потеря давления на дизеле 0,2 бар при 60 л/мин. Она входит в суммарное сопротивление поста вместе с рукавом и арматурой; для другого потока и продукта нельзя обещать такое же значение.
Применение и выбор исполнения
- Дизельный пост предприятия. Запись литров, выданных машине, по механической шкале.
- Перелив из расходной ёмкости. Контроль объёма в рабочем диапазоне линии.
- Замена старого K44. Версия B подбирается по расположению входа, выхода и удобству чтения.
000560000 —дизельный K44 ver.A;000561000 —ver.B. Если требуется передавать литры в контроллер, выбираютK44 PULSER00056500A с отдельной импульсной платой. Наличие механического регистра у обычного K44 не означает импульсный выход.
Этот артикул обозначает отдельный счётчик для внутреннего некоммерческого учёта. Насос, рукав и пистолет являются остальной частью поста; для коммерческих расчётов нужна соответствующая измерительная система.
Частые вопросы о K44 ver.B
Что означает версия B?
Компоновку для направления потока и положения шкалы. Вход и выход при монтаже определяют по стрелке корпуса.
Нужны ли батарейки?
Нет. Регистры приводятся механически потоком топлива.
Можно ли обнулить общий расход?
Перед выдачей сбрасывают разовый регистр. Накопитель учитывает общий прошедший объём и не обнуляется перед каждой заправкой.
Будет ли работать самотёком?
Да, при подходящем расходе и условиях линии. Для самотечного монтажа показания калибруют на месте.
Есть ли передача данных в программу?
Уобычного 000561000 импульсная плата не заявлена. Для внешнего учёта предусмотрен K44 PULSER00056500A.
Можно ли использовать насос с давлением 5 бар?
В схеме нужно соблюдать предел K44 —3,5 бар. Давление проверяют во всех рабочих состояниях.
Нужен ли фильтр перед счётчиком?
Руководство рекомендует входную фильтрацию 400 мкм для защиты дискового механизма.
Подойдёт ли это исполнение для масла?
000561000 —дизельный K44. Масляные версии имеют свои артикулы и условия применения.
