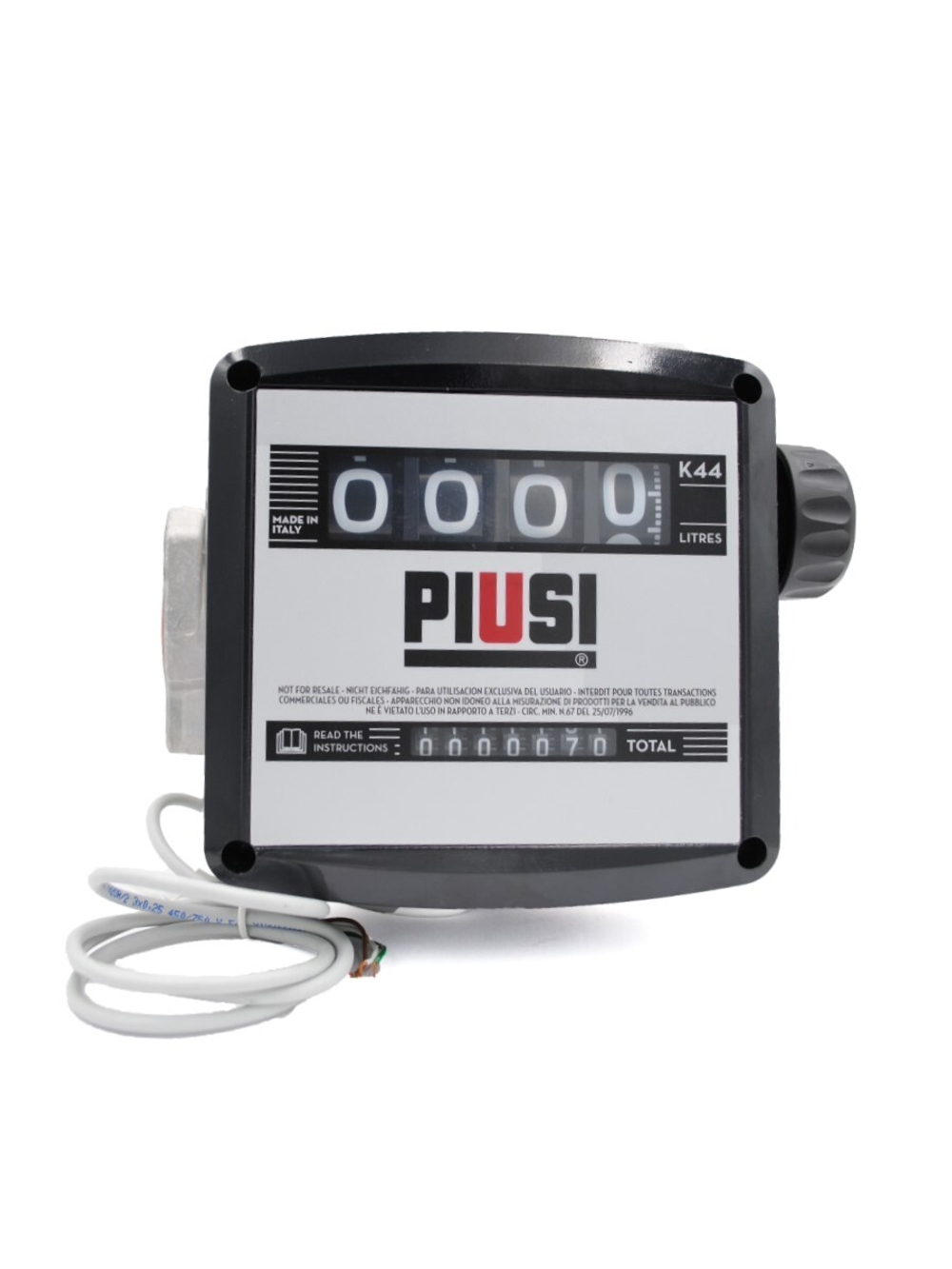

PIUSI K44 PULSER 00056500A — механический счётчик дизельного топлива с импульсным выходом. Он показывает объём на собственной шкале и передаёт сигнал внешнему устройству учёта. Рабочий диапазон расхода — 20–120 л/мин, допустимое давление — до 3,5 бар, присоединения — 1″ BSP.

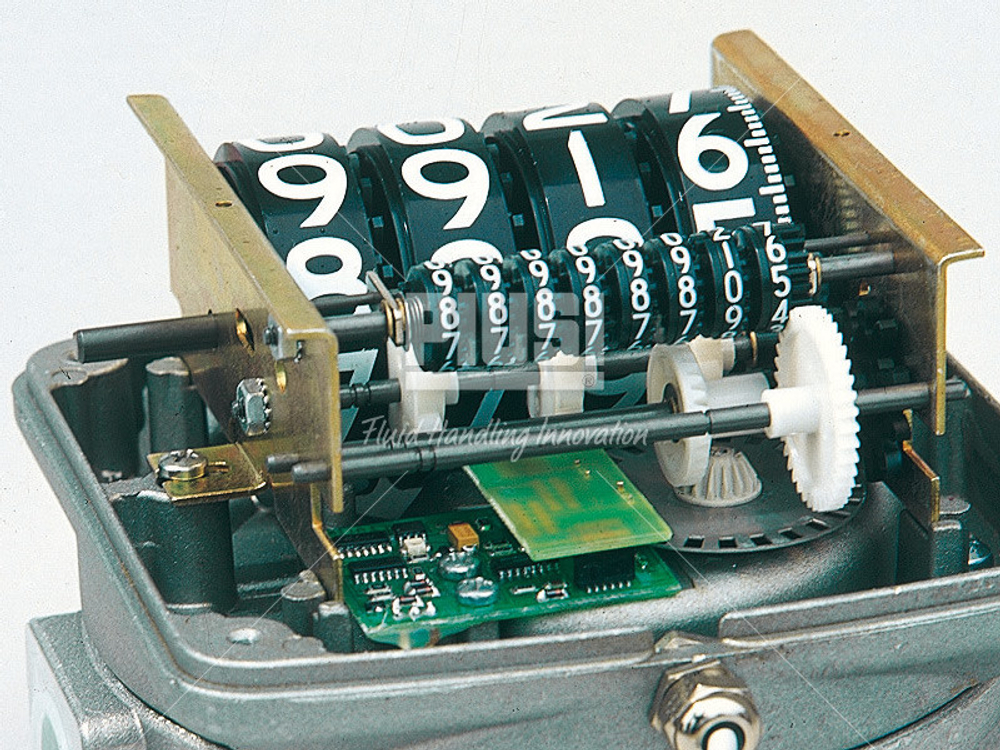

Это вариант для заправочного поста предприятия, где литры нужно видеть рядом с насосом и учитывать в подключённом контроллере. Измерительная камера с качающимся диском приводит механические регистры; электронная плата формирует 10 импульсов на литр.
Механическая шкала и импульсный выход
- Четыре разряда разовой шкалы. Позволяют считывать отдельную выдачу до 9999 л.
- Семь разрядов общего регистра. Накопленный объём учитывается отдельно от одной заправки.
- Дисковая измерительная камера. Движение проходящего топлива преобразуется в показания объёма.
- Алюминиевый корпус и порты 1″ BSP. Счётчик включается в соответствующую топливную линию.
- Выход Open collector. Для передачи показаний нужен совместимый вход внешнего прибора.
- Калибровка на месте установки. Позволяет проверить показания в фактических условиях выдачи.
Как счётчик измеряет литры
Топливо заполняет измерительную камеру и приводит в движение качающийся диск. Механизм передаёт движение разовой шкале и накопительному регистру. Перед новой заправкой оператор обнуляет разовую шкалу, а после выдачи записывает результат.
Одновременно импульсный модуль передаёт сигнал контроллеру. При настройке на 10 импульсов/л выдаче 50 л соответствует 500 импульсов. Это коэффициент пересчёта сигнала, а не дополнительное обещание точности измерения.
Подключение к внешнему учёту
Импульсная плата питается от 6–24 В постоянного тока; для неё указано потребление до 10 мА. Электропитание требуется плате передачи сигнала, тогда как механическая шкала приводится самим потоком топлива.
Перед подключением сверяют тип входа контроллера, напряжение и коэффициент импульсов. Наличие Open collector не означает, что счётчик можно напрямую подключить к любому компьютеру, сети предприятия или программе: преобразование и регистрацию выполняет совместимое внешнее устройство.
K44 PULSER измеряет объём и выдаёт сигнал. Запуск насоса, идентификация машины и остановка после заданного количества литров относятся к функциям выбранной системы управления. Сам счётчик не заменяет контроллер и исполнительный клапан.
Расход 20–120 л/мин и давление до 3,5 бар
Счётчик выбирают по потоку, который реально проходит через него. Если небольшой насос выдаёт менее 20 л/мин, модель с таким диапазоном не следует выбирать только по совпадению резьбы. На верхней границе также учитывают возможности насоса, рукава, фильтра и пистолета.
Допустимое давление 3,5 бар относится к счётчику. При подборе проверяют и давление при закрытой выдаче: рабочий режим всей установки должен оставаться в пределах её компонентов. Давление разрушения корпуса не используют как разрешённое рабочее давление.
Проверка показаний и калибровка
После калибровки для K44 заявлена погрешность ±1%. Например, 1% от 100 л составляет 1 л. Это помогает оценить масштаб характеристики при внутреннем учёте топлива; величина не превращает прибор в средство коммерческих расчётов без необходимых документов.
Руководство предусматривает калибровку с контрольной ёмкостью. Проверку проводят на рабочем расходе и с заполненной топливом линией, соблюдая описанный производителем порядок. После вмешательства в измерительную камеру показания проверяют заново.
Монтаж и направление потока
Артикул 00056500A обозначен производителем как исполнение ver. D. При замене сверяют направление потока по маркировке корпуса и положению патрубков. Буква исполнения помогает расположить шкалу и подключить счётчик к существующему посту; она не разрешает произвольную обратную подачу.
Соединения выполняют подходящими фитингами 1″ BSP. Прибор размещают так, чтобы оператор видел шкалу, мог обнулить разовую выдачу и имел доступ к обслуживанию. Рукав не должен передавать на корпус постоянное натяжение.
Чистота топлива и условия измерения
Руководство задаёт рабочую температуру от −10 до +60 °C и рекомендует фильтр 400 мкм перед входом для защиты дискового механизма. Этот фильтр относится к подключённой линии: встроенную фильтрацию не следует считать штатной только по общему описанию счётчиков PIUSI.
Механическая шкала и импульсный канал должны учитывать одну и ту же исправную подачу. Если контроллер регистрирует неверный объём при нормальных показаниях шкалы, отдельно проверяют коэффициент 10 импульсов/л и электрическое подключение.
Учёт дизеля на предприятии
- Заправка автопарка. Оператор считывает литры, а совместимый контроллер регистрирует импульсы выдачи.
- Расходная топливная ёмкость. Счётчик показывает объём, прошедший через выбранный раздаточный участок.
- Модернизация поста с механическим учётом. Импульсное исполнение позволяет добавить внешний учёт с сохранением местной шкалы.
Чем отличается от обычного K44
Обычный K44 показывает литры на механических регистрах. У 00056500A дополнительно установлен импульсный модуль. Если показания нужны только оператору, достаточно подходящего механического исполнения; для передачи сигнала выбирают PULSER и совместимое принимающее оборудование.
Под этим артикулом поставляется счётчик. Насос, раздаточный рукав и внешняя система учёта являются отдельными узлами поста. Дизельное назначение этого исполнения нельзя заменять сведениями о масляных или бензиновых счётчиках с похожим названием.
Частые вопросы о K44 PULSER
Сколько импульсов соответствует одному литру?
10 импульсов. Этот коэффициент задают в совместимом контроллере.
Для счётчика нужен аккумулятор?
Для импульсной платы нужен источник 6–24 В DC. Механический регистр работает от движения топлива.
Можно ли автоматически выдать заданные 50 л?
Это возможно только в соответствующей системе с контроллером и управлением подачей. K44 PULSER сам измеряет объём и передаёт импульсы.
Подойдёт ли насос с подачей 10 л/мин?
Рабочий диапазон счётчика начинается с 20 л/мин. Для меньшего расхода выбирают другой измеритель.
Можно ли установить вместо обычного K44?
Сверяют направление потока, порты 1″ BSP и давление. Для использования импульсов дополнительно подключают совместимый прибор учёта.
Можно ли использовать для масла?
00056500A — дизельное исполнение. Для масла выбирают счётчик, рассчитанный на конкретный продукт и его вязкость.
Можно ли продавать топливо по его показаниям?
Модель предназначена для внутреннего некоммерческого учёта. Для расчётов с покупателями нужна соответствующая измерительная система.
