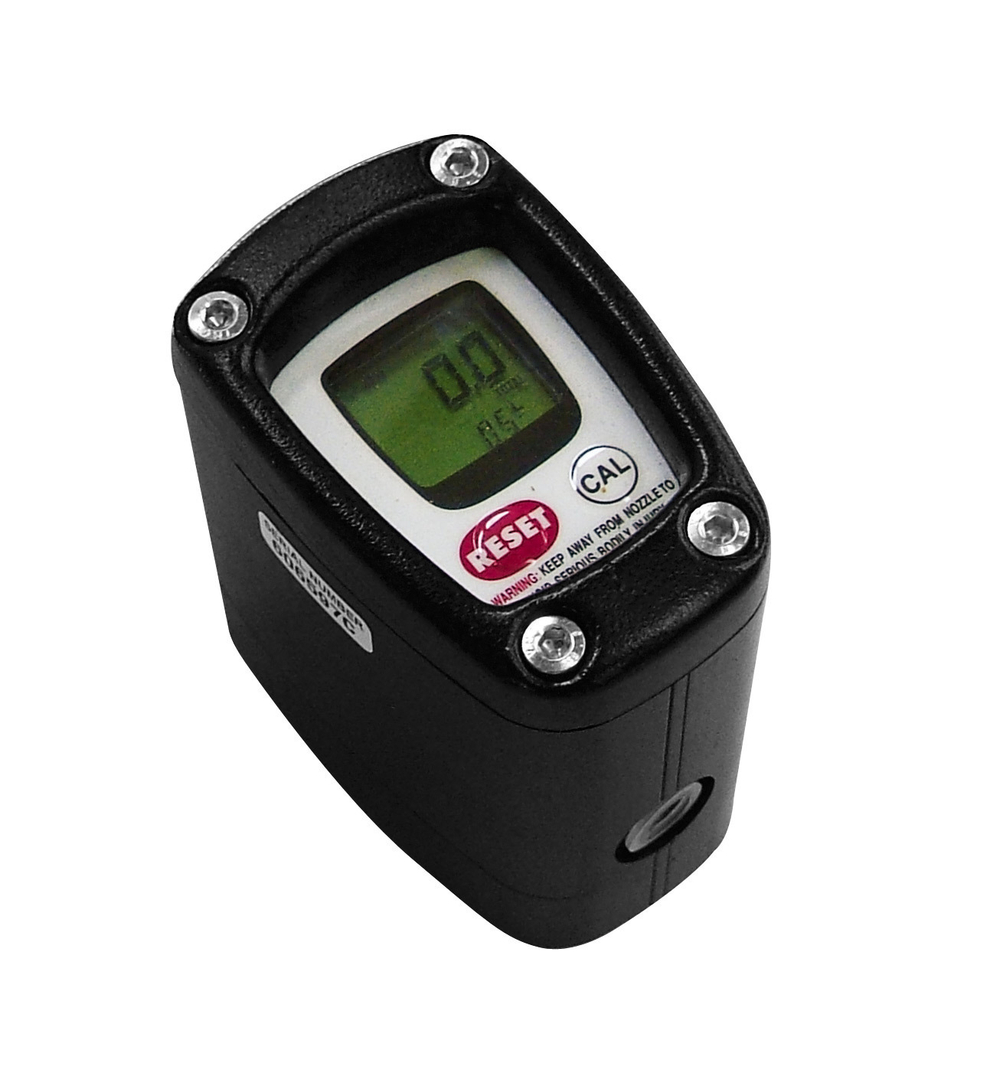

PIUSI K200 ML/L (F0043012A) — электронный счётчик с овальными шестернями для контроля небольших выдач жидкости. Это исполнение отображает количество в миллилитрах и литрах; оно рассчитано на дизельное топливо, масло и консистентную смазку в пределах условий производителя.
Счётчик устанавливают в линию подачи, когда нужно контролировать небольшую порцию у оборудования или учитывать расход. Он измеряет проходящую среду, но не перекачивает её и не перекрывает выдачу после набора заданной дозы. В отличие от версии PULSER, F0043012A имеет собственный дисплей.
Что входит в конструкцию K200
- Алюминиевая измерительная камера. Содержит рабочую пару счётчика.
- Овальные шестерни из технополимера. Вращаются при прохождении среды и служат основой измерения.
- Локальный электронный дисплей. Показывает разовую выдачу и накопленное количество.
- Сброс и калибровка. Используются для очередной операции и настройки учёта.
- Автономное питание. Не требует прокладывать сетевой кабель к прибору.
- Присоединения 1/8″ BSP. Определяют подбор ответных деталей линии.
Овальные шестерни для измерения малых выдач
Жидкость проходит через измерительную камеру и вращает овальные шестерни; прибор учитывает их движение. Корпус камеры изготовлен из алюминия, шестерни — из технополимера. Подходящую среду проверяют по назначению счётчика и совместимости с материалами.
Заявленный диапазон расхода K200 указан в массовых единицах: 0,1–2,5 кг/мин. Его не следует автоматически записывать как 0,1–2,5 л/мин: перевод между массовым и объёмным расходом зависит от жидкости. При подборе под требуемый расход в литрах проверяют условия измерения именно для неё.
Миллилитры и литры на дисплее
Сбрасываемое показание используют для очередной выдачи, накопленное — для наблюдения за общим расходом. Для точного учёта прибор можно калибровать по руководству и проверять на фактической жидкости.
Версию ML/L выбирают, если учёт нужен по объёму. Для задач, где норму консистентной смазки задают в граммах, у PIUSI есть отдельное исполнение GR/KG. Пересчитать граммы в миллилитры одинаково для всех смазок нельзя: необходимы данные о плотности конкретного материала.
Как выбрать счётчик для небольшой порции
Для дозированной выдачи важно, чтобы фактический поток попадал в рабочий диапазон измерителя. Недостаточно сравнить объём одной порции: один и тот же литр можно выдать быстро или медленно, а условия измерения будут разными. Сначала определяют жидкость и расход, затем выбирают прибор.
На ремонтном посту ML/L удобен, когда норму задают по объёму масла. В отдельной технической линии счётчик позволяет наблюдать малый расход непосредственно на месте. Для расхода в широкой топливораздаточной магистрали с десятками литров в минуту компактность K200 не компенсирует несоответствие диапазона.
Калибровка для рабочей жидкости
Овальные шестерни учитывают прохождение среды через камеру, а электронная часть отображает количество в выбранном формате. Перед использованием для ответственного учёта проверяют настройку на фактической жидкости и выполняют калибровку по руководству.
При смене жидкости сравнивают её вязкость и плотность, допустимые условия работы и порядок подготовки измерительной линии. Показания в миллилитрах нельзя автоматически воспринимать как массу в граммах. Если технологический процесс требует массовой дозы, нужен подходящий способ измерения или пересчёт с известной плотностью.
Порты 1/8″ BSP и давление до 500 бар
Для артикула F0043012A указаны присоединения 1/8″ BSP и максимальное рабочее давление 500 бар. У других K200 предел может отличаться, поэтому выбирать счётчик только по названию серии недостаточно.
Точное место установки, направление потока и подготовку линии определяют по руководству. В линию должны поступать среды, подходящие для измерительного механизма; твёрдые загрязнения и неподходящая оснастка могут повлиять на его работу. Рукава и фитинги подбирают с учётом давления всей системы.
Локальный счётчик и автоматизация выдачи
Дисплей F0043012A позволяет прочитать результат рядом с линией без внешнего контроллера. Для передачи количества в систему управления PIUSI выпускает импульсные исполнения. Их подключение требует согласованного входа, питания и настроек приёмного устройства.
Если задача — остановить насос после определённой порции, выбирают не только измеритель, но и управляющую схему. Прибор с дисплеем или импульсным выходом сам по себе не закрывает клапан. Нужные функции стоит разделить в техническом задании: измерение, отображение, запись и управление выдачей.
Отличие от K200 GR/KG и PULSER
F0043011A — исполнение K200 с показаниями в граммах и килограммах; в его точной каталожной строке указан другой предел давления, 550 бар. F0043012A показывает миллилитры и литры и рассчитан на 500 бар. Смешивать эти параметры в одной карточке нельзя.
Импульсные версии PULSER предназначены для передачи сигнала внешнему устройству. F0043012A выбирают для локального чтения показаний на дисплее; импульсный выход для этого артикула не заявлен.
Частые вопросы о K200 ML/L
Счётчик будет выдавать заданную порцию автоматически?
Нет. Для дозирования с автоматической остановкой нужны управляющее устройство и исполнительный клапан. Этот K200 показывает количество прошедшей жидкости.
Подойдёт ли он для быстрой заправки большого бака?
Это прибор для небольших расходов. Для топливораздаточной линии с десятками литров в минуту выбирают расходомер соответствующего диапазона.
Нужно ли подключать его к сети 230 В?
Нет. Электронный дисплей работает от автономного элемента питания. Тип батареи сверяют с руководством и батарейным отсеком конкретной ревизии.
Почему в характеристиках есть кг/мин, если дисплей показывает литры?
Единицы на дисплее и условия, в которых производитель задаёт расход, относятся к разным параметрам. Каталожный диапазон в кг/мин нельзя без пересчёта по плотности заменить диапазоном в л/мин.
Можно ли использовать счётчик для бензина или AdBlue?
Для F0043012A такие среды не подтверждены. Выбирают прибор с документированной совместимостью с нужной жидкостью.
Можно ли заменить K200 версией GR/KG без изменения остальной системы?
Нужно проверить единицы учёта, рабочий диапазон, давление и соединения. Версии ML/L и GR/KG рассчитаны на разные задачи отображения, поэтому одного сходства корпуса недостаточно.
Будут ли показания передаваться в компьютер?
Для F0043012A предусмотрен местный дисплей. Если нужен обмен данными, выбирают расходомер с документированным выходом и совместимую систему регистрации.
Можно ли считать миллилитры смазки граммами?
Нет. Это разные единицы. Для пересчёта нужна плотность конкретной смазки; одинаковый объём разных материалов может иметь разную массу.
