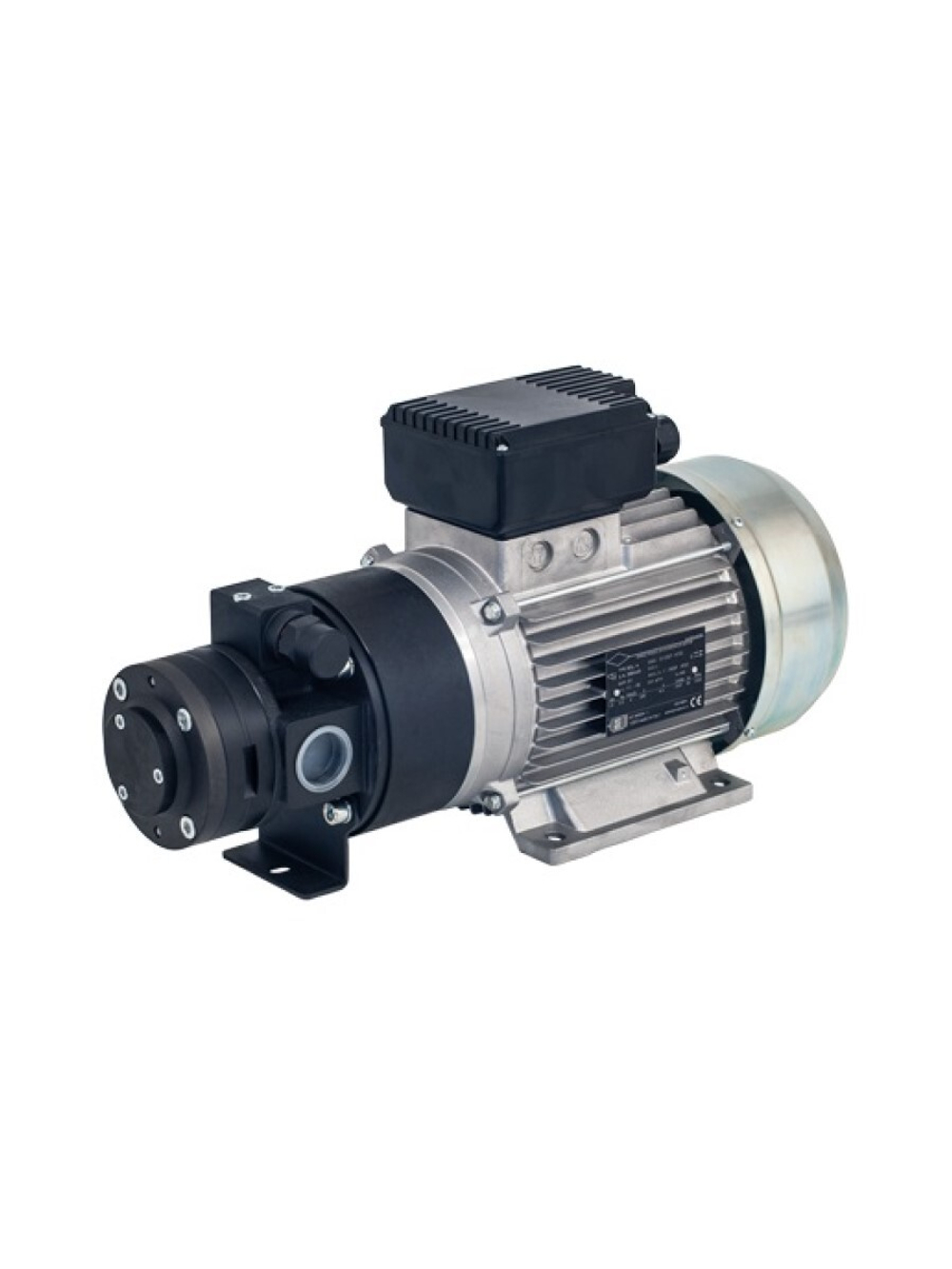

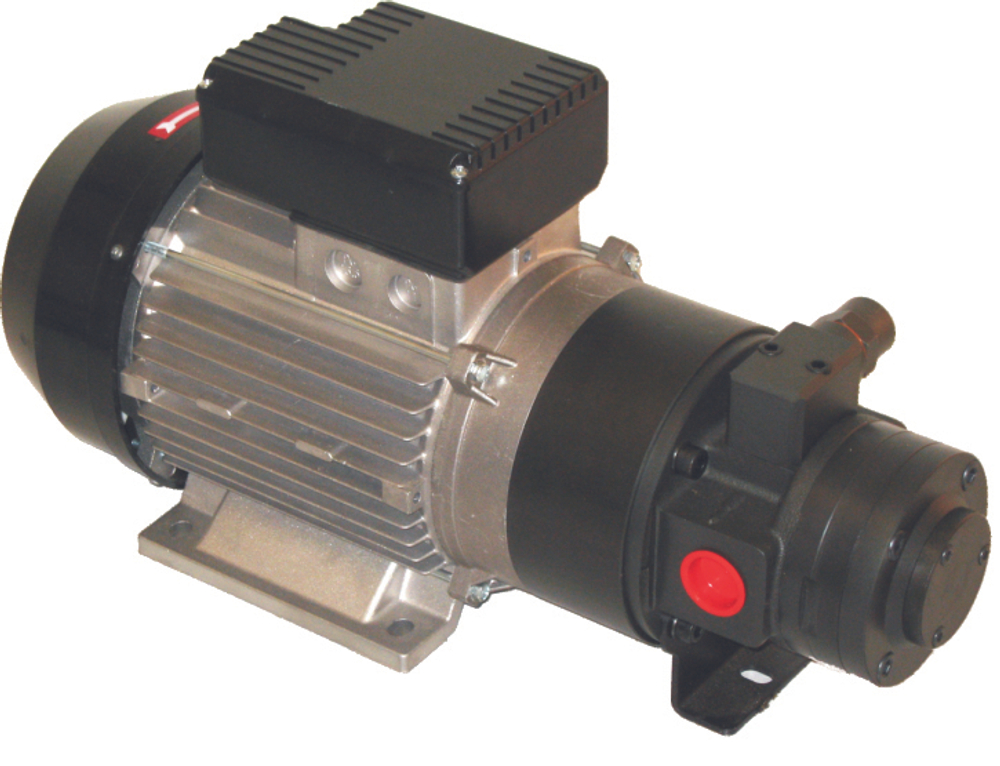

Flexbimec 6138 — промышленный электрический шестерёнчатый насос для перекачки и подачи смазочных масел по стационарным трубопроводам. Предназначен для маслоскладов, ремонтных мастерских, автопарков и предприятий, где необходимо подавать масло из резервуара к одному или нескольким раздаточным постам.
Насос оснащён двигателем мощностью 2,2 кВт с питанием 230/400 В, 50 Гц согласно спецификации Flexbimec. Максимальная подача при свободном выходе составляет 30 л/мин. Встроенный перепускной клапан имеет заводскую настройку 28 бар. Входное и выходное соединения — 1″ BSP с внутренней резьбой.
Подача масла по стационарным магистралям
Flexbimec 6138 относится к серии OIL PROFESSIONAL, разработанной для перекачки масла при среднем давлении, в том числе через протяжённые трубопроводы.
Насос можно использовать для организации централизованной маслораздачи, когда ёмкость с маслом находится в отдельном помещении, а раздаточные пистолеты установлены на ремонтных постах.
При проектировании многопостовой системы необходимо учитывать одновременный расход, длину и диаметр трубопроводов, вязкость масла и потери давления на счётчиках, фильтрах и раздаточной арматуре.
Шестерёнчатый насос и производительность
Шестерёнчатый механизм обеспечивает объёмную подачу масла при вращении рабочих шестерён. Насос является самовсасывающим и предназначен для работы с совместимыми смазочными маслами.
Паспортная подача Flexbimec 6138 составляет 30 л/мин. Производитель определяет этот показатель при испытании на гидравлическом масле ISO VG 68 температурой 22 °C и свободном выходе.
В рабочей системе производительность зависит от:
- Вязкости масла при фактической температуре перекачки.
- Длины и внутреннего диаметра всасывающей линии.
- Высоты расположения насоса относительно резервуара.
- Сопротивления напорного трубопровода, фильтров и счётчиков.
- Количества одновременно работающих раздаточных постов.
Для перекачки холодного или высоковязкого масла требуется отдельная проверка условий всасывания и допустимой нагрузки на насос. Значение 30 л/мин не является гарантированным расходом при любой вязкости и длине трубопровода.
Встроенный перепускной клапан
Flexbimec 6138 оснащён перепускным клапаном с заводской настройкой давления 28 бар. Клапан ограничивает повышение давления в насосной части при увеличении сопротивления напорной линии.
Например, при закрытии раздаточного пистолета поток через выходную линию прекращается, а перепускной клапан позволяет маслу циркулировать внутри насосного узла.
Важно: перепускной клапан не выключает электродвигатель. Продолжительная работа с перекрытым выходом может вызвать нагрев масла и насоса. Допустимый режим необходимо соблюдать по руководству производителя.
Для автоматического запуска при открытии пистолета и остановки после его закрытия потребуется отдельная система управления.
Подключение электродвигателя
Для артикула 6138 производитель указывает электродвигатель 230/400 В, 50 Гц, мощностью 2,2 кВт и частотой вращения 1400 об/мин.
Перед электрическим подключением необходимо проверить шильдик установленного двигателя, схему соединения обмоток и соответствие доступной сети. Подключение должен выполнять квалифицированный специалист с подбором коммутационной и защитной аппаратуры.
Электрический кабель с вилкой не входит в стандартную поставку. Электрическую линию и органы управления необходимо предусмотреть при монтаже.
Монтаж в системе маслораздачи
На входе и выходе Flexbimec 6138 предусмотрена внутренняя резьба 1″ BSP. Для подключения к трубопроводам необходимо использовать соответствующие фитинги и уплотнения.
Всасывающую линию рекомендуется выполнять с минимальным гидравлическим сопротивлением, избегая неоправданно длинных участков, заужений и негерметичных соединений.
Напорный трубопровод, шланговые катушки, раздаточные пистолеты и счётчики должны быть рассчитаны на давление, которое может возникнуть в системе.
Насос следует установить на прочное основание с возможностью обслуживания и доступа к электрическим соединениям.
Где используется
- Грузовые автопарки: подача масла из общей ёмкости к нескольким ремонтным постам.
- Автосервисы: организация стационарной раздачи моторных и трансмиссионных масел.
- Железнодорожные депо: перекачка совместимых смазочных масел по трубопроводам ремонтной зоны.
- Промышленные предприятия: подача технических масел к обслуживаемому оборудованию.
- Предприятия со строительной техникой: оснащение маслоскладов и участков обслуживания экскаваторов, погрузчиков и другой техники.
Комплектация
Flexbimec 6138 поставляется как отдельный электрический насосный агрегат со встроенным перепускным клапаном.
Для создания готовой системы маслораздачи дополнительно могут потребоваться:
- Резервуар или бак для хранения масла.
- Всасывающий трубопровод и соединительная арматура.
- Напорная масляная магистраль.
- Фильтр, если он предусмотрен проектом системы.
- Шланговая катушка и раздаточный пистолет.
- Счётчик выдачи масла, если необходим учёт объёма.
- Электрический кабель, защитная аппаратура и управление насосом.
Гидроаккумулятор, электронное реле давления, раздаточные рукава и пистолеты в состав отдельного насоса 6138 не входят.
Отличие от Flexbimec 6135 и 6136
Flexbimec выпускает несколько исполнений промышленных электрических насосов для масла.
- Flexbimec 6135: отдельный насос с двигателем 230 В, 50 Гц, мощностью 2,2 кВт и подачей 30 л/мин.
- Flexbimec 6138: отдельный насос с двигателем 230/400 В, 50 Гц, мощностью 2,2 кВт и подачей 30 л/мин.
- Flexbimec 6136: насос 6135 с комплектом автоматики 7373, включающим реле давления, гидроаккумулятор, фильтр, обратный клапан и манометр.
Если на предприятии предусмотрена трёхфазная сеть 400 В, можно рассмотреть исполнение 6138 с соответствующим подключением двигателя.
Если требуется насос для питания 230 В без автоматического управления, обратите внимание на Flexbimec 6135.
Для автоматического включения при открытии пистолета и остановки после закрытия можно рассмотреть Flexbimec 6136 с комплектом автоматики.
Частые вопросы
Какая производительность Flexbimec 6138?
По актуальной спецификации производителя — 30 л/мин при свободном выходе на гидравлическом масле ISO VG 68 температурой 22 °C.
Можно ли подключить насос к сети 400 В?
Производитель указывает питание 230/400 В, 50 Гц. Подключение к конкретной сети выполняют по шильдику двигателя и схеме соединения обмоток.
Какое давление создаёт насос?
Перепускной клапан настроен на 28 бар. Фактическое давление в системе определяется её сопротивлением и рабочими условиями.
Останавливается ли насос автоматически при закрытии пистолета?
Нет. Перепускной клапан не отключает электродвигатель. Для автоматического управления необходимы дополнительные устройства.
Подходит ли насос для подачи масла на несколько постов?
Да, серия предназначена в том числе для стационарных распределительных систем. Допустимое количество одновременно работающих постов определяется расчётом расхода и потерь давления.
Можно ли использовать насос для холодного масла?
Необходимо проверить вязкость масла при минимальной рабочей температуре, условия всасывания и допустимую нагрузку на насос.
Входит ли кабель питания?
Нет. Производитель прямо указывает, что кабель с вилкой в стандартную поставку не входит.
Можно ли использовать насос для бензина?
Нет. Исполнение 6138 предназначено для масла. Для бензина необходимо выбирать насос с подтверждённой совместимостью и соответствующим исполнением безопасности.
