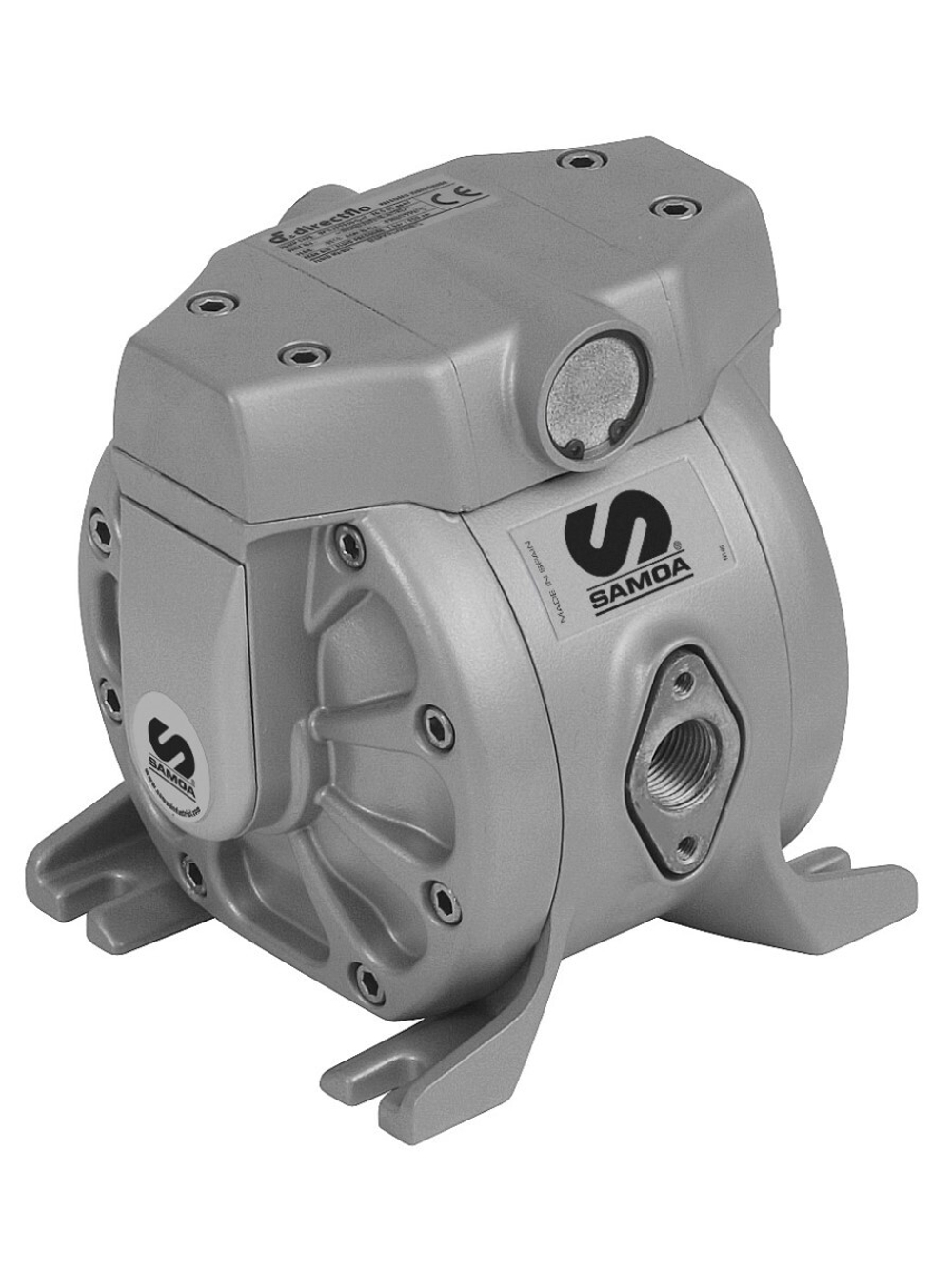

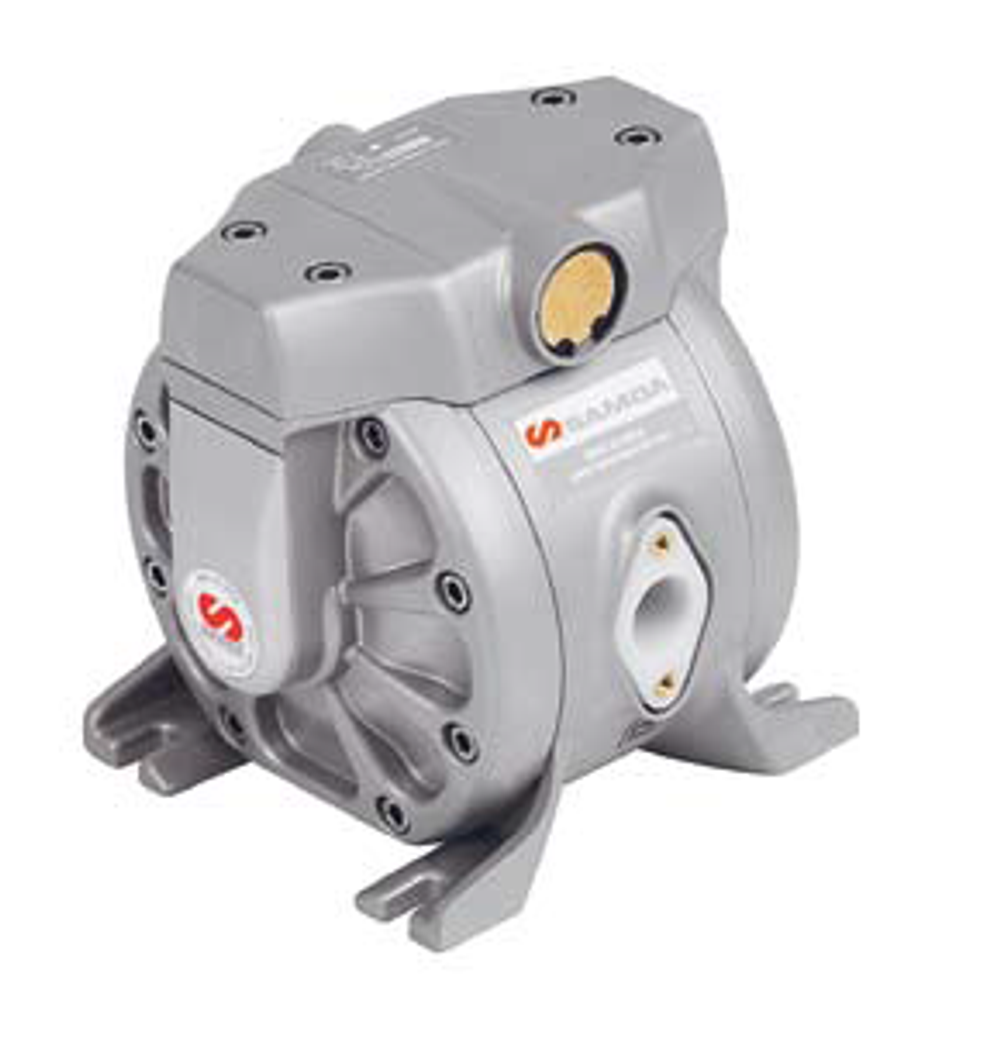

SAMOA DirectFlo DF50 (552030) — пневматический двухмембранный насос с алюминиевой проточной частью для растворов антифриза, смазочных масел и откачки отработанного масла. Максимальная подача при свободном выходе — 50 л/мин, коэффициент давления 1:1.
Компактный насос устанавливают на сервисном участке как отдельный перекачивающий агрегат или включают в раздаточную систему с рукавами. Он подходит для перемещения технических жидкостей из ёмкости и организации выдачи без электрического двигателя насоса.
Особенности конструкции
- Две мембраны. Перемещают жидкость под действием пневматического привода.
- Проточная часть из алюминия. Определяет совместимость вместе с мембранами и клапанами.
- Мембраны и шарики Buna-N. Это отличительная комплектация 552030.
- Сёдла клапанов из нержавеющей стали. Работают в проточной части.
- Подача 0, 20 л за цикл. Указана для полного цикла из двух ходов.
- Раздельные подключения воздуха и жидкости. Позволяют включить насос в подготовленную пневматическую и жидкостную линии.
Как работает DF50
Сжатый воздух приводит мембранный механизм. Изменение объёма насосных камер обеспечивает забор жидкости и её вытеснение к выходу; клапаны направляют поток через насос.
Для работы требуется источник сжатого воздуха. Давление и доступный расход пневмосети влияют на скорость перемещения жидкости, поэтому насос подбирают вместе с возможностями компрессора и требуемой подачей.
Отношение 1:1 означает, что давление жидкости при остановленной подаче примерно соответствует давлению воздуха на приводе. Во время перекачки часть доступного давления расходуется на преодоление сопротивления линии.
Подача 50 л/мин и условия испытания
Максимальная свободная подача 50 л/мин измерена на воде при давлении воздуха 7 бар и температуре 20°C. В условиях испытания насос заполнен жидкостью и имеет подпор воды 0, 8 м над входом.
Для холодного масла, длинного рукава или нагруженного раздаточного устройства расход будет другим. Подачу к рабочему месту оценивают по свойствам продукта и сопротивлению всей трассы.
За полный цикл насос перемещает 0, 20 л в условиях измерения. Этот показатель характеризует насосный механизм, но не заменяет отдельный счётчик при необходимости учёта выдачи.
Давление и пневматическое подключение
Для DF50 указан диапазон давления воздуха 1, 5–8 бар; максимальное давление на выходе 8 бар. Регулирование воздуха позволяет менять режим насоса в пределах допустимых значений.
Вход воздуха имеет внутреннюю резьбу 3/8″ NPSM. Ответный фитинг подбирают по этому стандарту. Пневматическая линия должна обеспечивать требуемый расход при рабочем давлении непосредственно на насосе.
Для определения потребления воздуха используют рабочую кривую DF50, выбирая нужную подачу и давление жидкости. Одной максимальной цифры расхода жидкости недостаточно для выбора компрессора.
Всасывание и размещение ёмкости
В каталоге указаны высоты всасывания: до 6 м для сухого насоса и до 8 м для заполненного. Значения измерены на воде и не являются гарантированной высотой забора вязкого масла.
Насос размещают ближе к ёмкости, чтобы не создавать длинный узкий участок на входе. Особенно это важно для отработанного масла при низкой температуре.
Герметичные соединения помогают исключить подсос воздуха. Диаметр и длину всасывающей линии выбирают с учётом вязкости и требуемого расхода, а порядок первого заполнения выполняют по инструкции DF50.
Жидкостные соединения
- Вход жидкости — 1/2″ NPSM с внутренней резьбой.
- Выход жидкости — 1/2″ BSP с внутренней резьбой.
- Вход воздуха — 3/8″ NPSM с внутренней резьбой.
На жидкостном входе и выходе применяются разные стандарты. Не подбирайте оба фитинга только по номинальному размеру 1/2″; каждый должен соответствовать своему порту.
Рукав и раздаточное оборудование согласуют с рабочей жидкостью и давлением установки. В системе выдачи с катушкой важно учитывать также сопротивление её рукава.
Совместимость и загрязнения
552030 предназначен для растворов антифриза, смазочных масел и перекачки отработанного масла. Для конкретного состава учитывают алюминий, Buna-N и нержавеющую сталь в проточной части.
Максимальный размер взвешенных частиц — 3 мм. Перед забором из загрязнённой ёмкости оцените присутствие крупного мусора; насос не следует считать универсальным агрегатом для любой смеси отходов.
При работе с несколькими продуктами учитывают остатки предыдущей жидкости в насосе и рукавах. Для несовместимых составов выбирают отдельные линии или предусмотренную производителем подготовку.
Отличие от других DF50
552010 тоже имеет алюминиевый корпус, но его мембраны изготовлены из Hytrel, шарики — из ацеталя. Это исполнение указано для растворов антифриза и стеклоомывающей жидкости.
552164 имеет полипропиленовую проточную часть и в каталоге допускает AdBlue/DEF. Этот допуск не относится к алюминиевому 552030. Версия 552162 отдельно обозначена как ATEX для своих сред.
При подборе 552030 ориентируются на полный артикул и материалы, а не на общий список жидкостей серии DirectFlo.
Где используется и комплектация поста
- Автосервис. Перекачка отработанного масла к накопительной ёмкости.
- Ремонтная база. Подача совместимого масла или раствора антифриза из резервуара.
- Производственный участок. Перемещение смазочного масла между подготовленными ёмкостями.
Артикул 552030 обозначает отдельный насос. Всасывающие принадлежности, пневматическое подключение, напорный рукав и устройство выдачи подбирают под установку отдельно.
Частые вопросы
Подойдёт ли 552030 для отработанного масла?
Да, откачка и перекачка отработанного масла указаны в назначении. Учитывайте вязкость и размер загрязнений.
Можно ли получить 50 л/мин на холодном масле?
50 л/мин — свободная подача на воде в указанных условиях. На холодном вязком масле расход обычно ниже.
Что означает отношение 1:1?
При остановленной выдаче давление жидкости примерно соответствует давлению воздуха на приводе. Это не насос высокого усиления давления.
Какой воздух требуется?
Диапазон 1, 5–8 бар; вход 3/8″ NPSM(F). Расход компрессора выбирают по рабочей кривой и нужной подаче.
Одинаковая ли резьба на входе и выходе?
Нет. Жидкостный вход 1/2″ NPSM, выход 1/2″ BSP; обе резьбы внутренние.
Допустимы ли частицы в жидкости?
Каталожный предел размера взвешенных частиц — 3 мм. Крупный мусор должен быть исключён из забора.
Можно ли перекачивать AdBlue?
Для AdBlue указан отдельный полипропиленовый DF50 552164. Допуск этого исполнения не переносится на 552030.
Подходит ли 552030 для взрывоопасной зоны?
Для такого применения выбирают конкретное исполнение с необходимой сертификацией. У 552030 допуск ATEX не указан.
