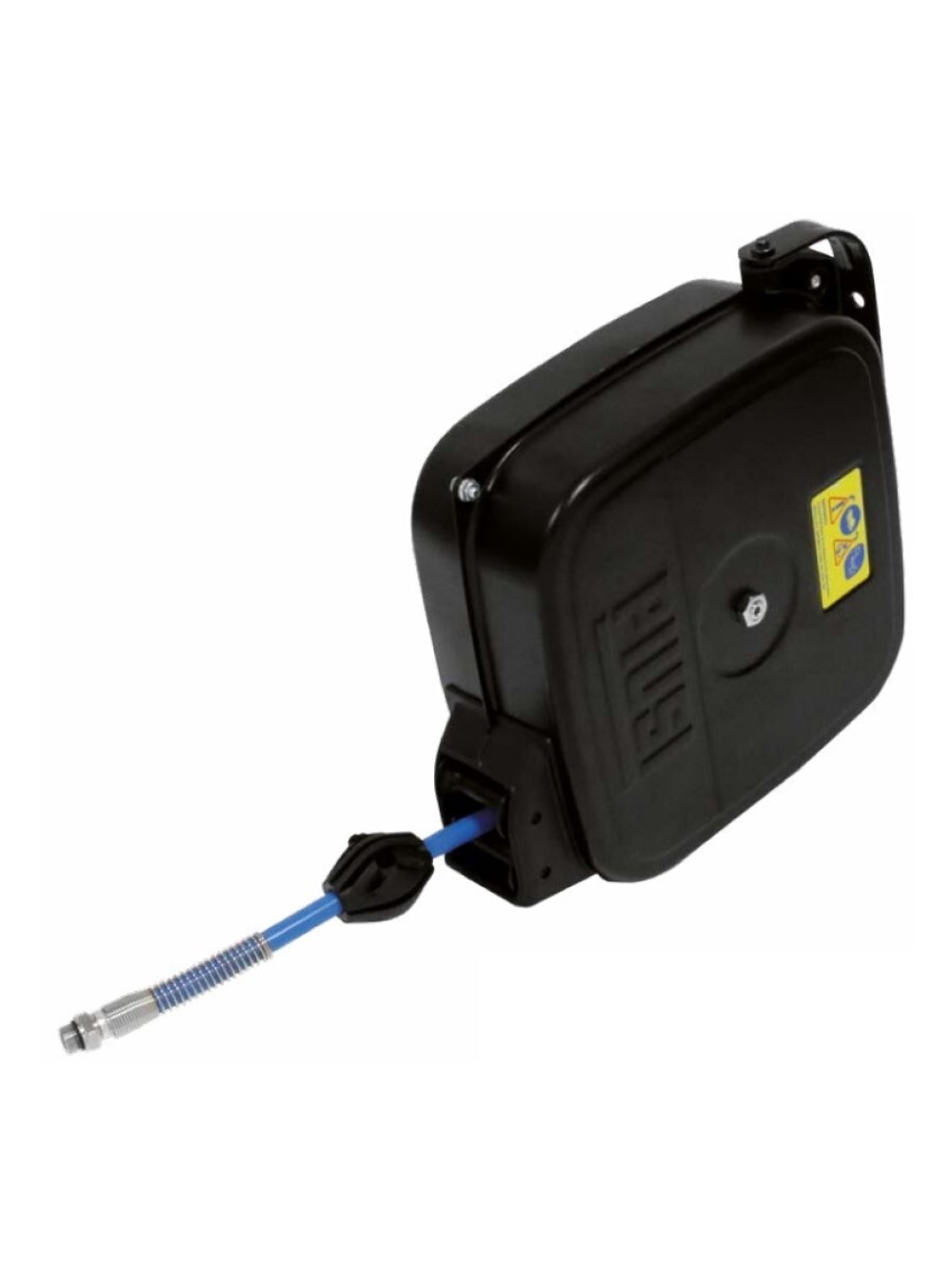

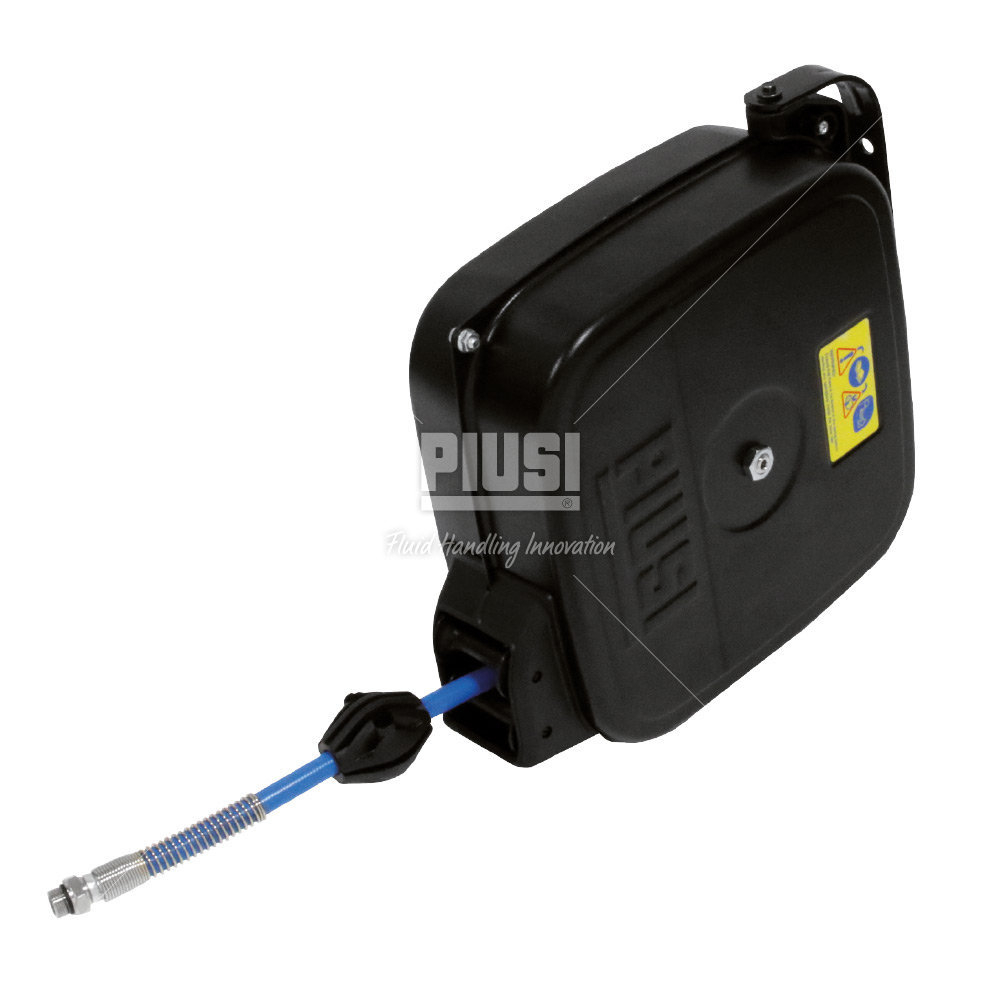

Закрытая катушка для рукава PIUSI AIR WATER CLOSED HOSE REEL HC20151200A, Ø8 мм, длина 15 м, для воздуха, воды и антифриза

PIUSI HC20151200A — закрытая автоматическая катушка с рукавом 15 м для подачи воздуха, воды и совместимого антифриза. Внутренний диаметр рукава — 8 мм, наружный — 12 мм. Максимальное рабочее давление — 20 бар, соединение на свободном конце — 1/4″ BSP с наружной резьбой.

Катушка предназначена для сервисного поста, где рукав регулярно вытягивают к рабочему месту и возвращают после операции. Пружинный механизм сматывает рукав на барабан, а закрытый корпус отделяет механизм намотки от окружающего пространства.

Вытягивание и возврат рукава

Для работы вытягивают нужную длину рукава и фиксируют её механизмом катушки. После освобождения фиксатора пружина возвращает рукав на барабан. Свободный конец при сматывании удерживают рукой, чтобы управлять его движением.

Стопор на рукаве ограничивает втягивание конца внутрь корпуса. Это помогает оставлять соединение доступным для следующей операции. Привод механический: катушка не требует питания от электросети.

Рукав 15 м и поворотное крепление

Длина 15 м удобна для подвода воздуха или жидкости к машине на сервисном посту. При размещении катушки учитывают путь рукава вокруг оборудования, а не только расстояние по прямой. Рукав 8×12 мм выбирают под необходимый расход и размер подключаемого инструмента.

Поворотная опора позволяет направлять катушку в сторону работы. Катушку можно разместить на стене или в оборудованной рабочей зоне. Основание и крепёж должны удерживать её вес и усилие при вытягивании рукава.

Давление и подключение

Предельное рабочее давление составляет 20 бар. Это допустимое давление катушки с рукавом, а не давление, которое она создаёт: подача поступает из внешней магистрали.

Свободный конец имеет наружную резьбу 1/4″ BSP. Её учитывают при выборе быстросъёмной муфты, пистолета или другой арматуры. Сама катушка не является компрессором, насосом или регулятором давления.

Применение на сервисном посту

Катушка подходит для подвода сжатого воздуха к совместимому пневмоинструменту и для выдачи воды или антифриза. Контур выбирают под одну рабочую среду и требования к её чистоте. Переходить с загрязнённого контура на чистую техническую жидкость без подготовки нельзя.

Такое исполнение применяют на постах обслуживания автомобилей и техники, в ремонтных мастерских и на производственных рабочих местах. Для масла под высоким давлением и консистентной смазки нужны катушки соответствующего назначения.

Что входит в состав

Артикул обозначает катушку с рукавом 15 м, пружинным возвратом, стопором рукава и монтажной опорой. Раздаточный инструмент и оборудование подачи подбирают к установленной линии.

Частые вопросы

Нужно ли сматывать рукав вручную?
Нет. Его возвращает пружина. Оператор придерживает свободный конец и направляет рукав при возврате.

Можно ли оставить рукав вытянутым на нужную длину?
Да. Предусмотрен механизм фиксации.

Какое соединение на конце рукава?
Наружная резьба 1/4″ BSP.

Подойдёт ли она для смазочного насоса на 400 бар?
Нет. Предел этого исполнения — 20 бар. Для консистентной смазки под высоким давлением выбирают другую катушку.
