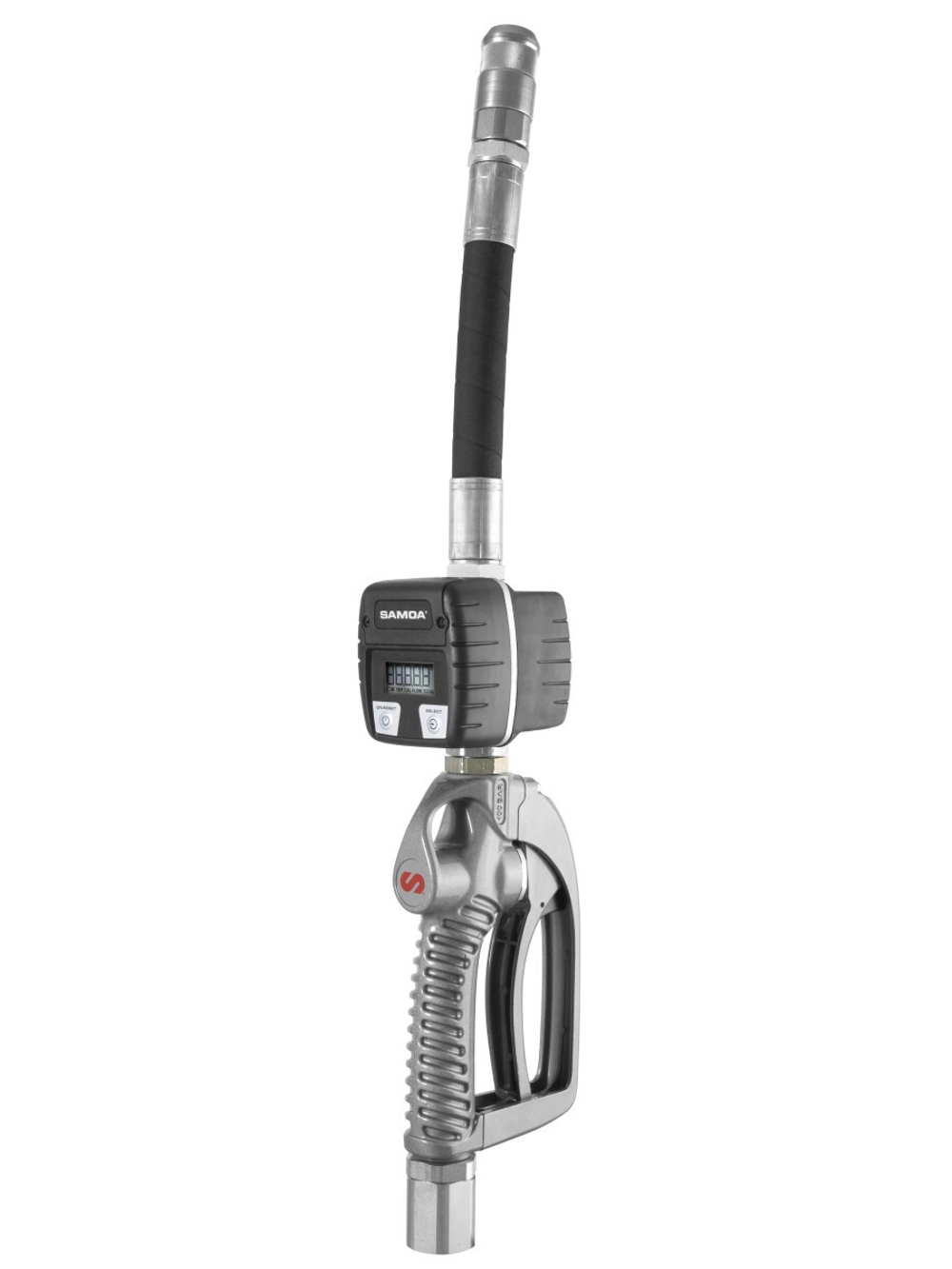

SAMOA EC70 (365654) — высокопроизводительный раздаточный пистолет с электронным счётчиком для точного измерения и выдачи больших объёмов масла. Используется в профессиональных системах маслораздачи на станциях технического обслуживания, транспортных, строительных, горнодобывающих и промышленных предприятиях.
Пистолет объединяет раздаточный клапан и цифровой расходомер с овальными шестернями. Максимальная подача при свободном выходе составляет 70 л/мин, погрешность измерения — ±0,5%, допустимое давление жидкости — до 100 бар. Исполнение 365654 оснащено гибким выпускным наконечником с полуавтоматическим противокапельным клапаном и входным соединением 3/4″ BSP с внутренней резьбой.
Высокопроизводительная раздача масла
SAMOA EC70 разработан для маслораздаточных постов, где необходимо отпускать большие объёмы жидкости с одновременным измерением. По сравнению с пистолетами серии EC30, рассчитанными на подачу до 30 л/мин, серия EC70 обеспечивает максимальную производительность до 70 л/мин.
Такое исполнение особенно востребовано при обслуживании грузовых автомобилей, карьерных самосвалов, строительных машин и промышленного оборудования с большими заправочными объёмами.
Фактическая скорость раздачи зависит от вязкости и температуры масла, производительности насоса, давления в системе, длины трубопроводов и гидравлического сопротивления шланговой катушки и раздаточного оборудования.
Электронный счётчик масла
Встроенный электронный расходомер позволяет измерять объём жидкости непосредственно при раздаче. Измерительный механизм использует овальные шестерни, а результаты отображаются на цифровом дисплее с крупными символами.
Счётчик поддерживает несколько режимов учёта:
- Разовый объём: количество жидкости, выданное в ходе текущей операции.
- Сбрасываемый суммарный счётчик: учёт расхода за выбранный период.
- Общий накопительный счётчик: отображение суммарного объёма, прошедшего через прибор.
Предусмотрен выбор единиц измерения: литры, американские галлоны, кварты и пинты. Заявленная точность измерения составляет ±0,5% при соблюдении рабочих условий производителя.
Высокоточная измерительная камера, качественные шестерни и вал из нержавеющей стали обеспечивают стабильность измерений при изменении вязкости совместимых жидкостей. Конструкция рассчитана на работу без необходимости дополнительной настройки только из-за изменения вязкости в пределах допустимых условий.
Особенности конструкции
- Алюминиевый раздаточный клапан с эргономичной рукояткой и управлением подачей жидкости.
- Фиксатор курка для продолжительной раздачи больших объёмов.
- Защита от случайного нажатия курка.
- Поворотное входное соединение на подшипниках со встроенным фильтром.
- Гибкий выпускной наконечник для удобного доступа к заправочным отверстиям.
- Полуавтоматический противокапельный клапан на конце наконечника.
- Цифровой счётчик с измерительной камерой на овальных шестернях.
- Защитный кожух счётчика из термопластичного эластомера TPE.
- Изолированный электронный модуль и герметизированный батарейный отсек.
- Питание электронного регистра от сменных батареек AAA.
Гибкий наконечник и управление подачей
Гибкий выпускной наконечник позволяет направлять масло в заливные горловины, расположенные в труднодоступных местах. Полуавтоматический противокапельный клапан помогает уменьшить подтекание жидкости после окончания раздачи.
Раздаточный клапан оснащён курком с возможностью фиксации в открытом положении. Это удобно при выдаче больших объёмов масла, когда оператору необходимо контролировать процесс и показания счётчика.
EC70 365654 не следует путать с дозирующим пистолетом с электронной предустановкой объёма. В данной модели оператор контролирует выдачу вручную по показаниям дисплея; автоматическая остановка после достижения заданного количества литров не заявлена.
Где используется
- Грузовые автосервисы: выдача моторных и трансмиссионных масел при обслуживании грузовиков и автобусов.
- Карьерные предприятия: заправка маслом узлов крупногабаритной горнодобывающей техники.
- Строительная техника: обслуживание экскаваторов, погрузчиков, бульдозеров и другой спецтехники.
- Транспортные предприятия: учёт количества масла, выдаваемого на постах технического обслуживания.
- Сельскохозяйственные предприятия: обслуживание тракторов, комбайнов и других машин с большими объёмами масляных систем.
- Промышленные предприятия: раздача совместимых технических жидкостей из централизованных распределительных систем.
Совместимость с жидкостями
Производитель указывает следующие группы совместимых жидкостей: смазочные масла, трансмиссионные жидкости и охлаждающие растворы. Возможность применения с конкретным антифризом, гидравлическим или промышленным маслом определяется химической совместимостью с материалами проточной части.
В конструкции используются ацеталь, алюминий, нержавеющая и оцинкованная сталь, латунь и уплотнения NBR. При подборе необходимо учитывать состав жидкости, её температуру и вязкость.
Пистолет не предназначен для бензина, дизельного топлива, растворителей и других жидкостей, не входящих в подтверждённый производителем перечень совместимых сред.
Подключение и монтаж
SAMOA EC70 365654 устанавливается на конце напорного рукава маслораздаточной системы. Входное соединение — 3/4″ BSP с внутренней резьбой. Поворотный входной узел облегчает работу с пистолетом и уменьшает перекручивание рукава.
Максимальное допустимое давление жидкости составляет 100 бар. Подключённые насос, рукава, катушка и соединительная арматура должны быть рассчитаны на рабочие параметры системы.
При использовании с пневматическим насосом необходимо учитывать передаточное отношение и максимальное давление масла. Недопустимо превышать разрешённое давление пистолета или других компонентов.
Перед обслуживанием, заменой принадлежностей и разборкой соединений необходимо остановить насос и полностью сбросить остаточное давление в масляной магистрали.
Отличие от других исполнений
В серии SAMOA EC70 предусмотрено четыре варианта раздаточных пистолетов со встроенным цифровым счётчиком:
- 365654: вход 3/4″ BSP, гибкий наконечник с полуавтоматическим клапаном.

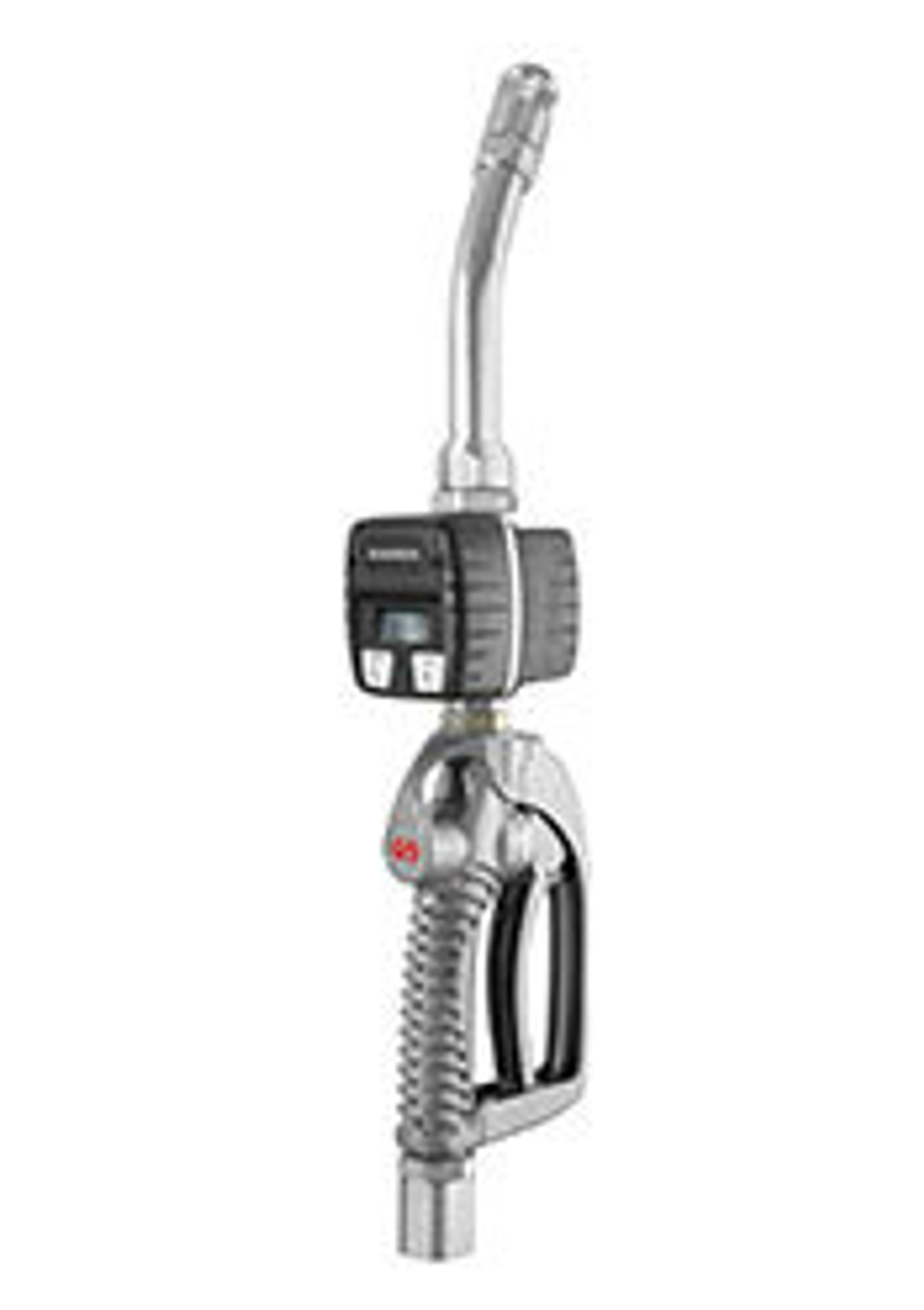

- 365655: вход 3/4″ BSP, жёсткий наконечник с изгибом 30°.
- 365656: вход 1″ BSP, гибкий наконечник с полуавтоматическим клапаном.
- 365657: вход 1″ BSP, жёсткий наконечник с изгибом 30°.
Все четыре исполнения рассчитаны на максимальную подачу до 70 л/мин. Выбор зависит от диаметра подключения маслораздаточной линии и требуемого типа выпускного наконечника.
Если высокая производительность не требуется, можно рассмотреть SAMOA EC30 365535 с цифровым счётчиком и подачей до 30 л/мин.
Частые вопросы
Какое масло можно раздавать через SAMOA EC70?
Пистолет предназначен для совместимых смазочных и трансмиссионных масел. Производитель также указывает охлаждающие жидкости. Для конкретного состава необходимо проверить совместимость с материалами проточной части.
Какая максимальная производительность?
До 70 л/мин при свободном выходе. Фактический расход зависит от параметров насоса, вязкости масла и сопротивления распределительной линии.
Какая точность электронного счётчика?
Заявленная производителем точность составляет ±0,5% при соблюдении условий измерения.
Можно ли обнулить показания счётчика?
Да. Предусмотрены показания текущей выдачи и сбрасываемый суммарный счётчик. Общий накопительный объём учитывается отдельно.
Нужна ли электросеть 220 В?
Нет. Электронный счётчик питается от сменных батареек AAA. Для подачи жидкости необходим совместимый насос или система маслораздачи.
Есть ли автоматическая остановка после выдачи заданного количества масла?
Нет. Электронная предустановка объёма с автоматической остановкой у исполнения 365654 не заявлена. Подача контролируется курком пистолета.
Можно ли установить пистолет на шланговую катушку?
Да. EC70 предназначен для установки на конце совместимого раздаточного рукава. Необходимо проверить резьбу 3/4″ BSP, давление и пропускную способность катушки.
Чем EC70 отличается от EC30?
Основное отличие — максимальная подача. EC70 рассчитан на 70 л/мин, а EC30 — на 30 л/мин. EC70 подходит для выдачи больших объёмов масел на производственных и сервисных объектах.
Что делает полуавтоматический противокапельный клапан?
Он помогает уменьшить подтекание масла из выпускного наконечника после завершения подачи. Это не система автоматического дозирования или отключения при заполнении бака.
Можно ли подключить счётчик к системе учёта предприятия?
Встроенный цифровой регистр предназначен для локального отображения показаний. Для передачи данных во внешнюю систему необходимо отдельно подобрать расходомер с документированным интерфейсом или импульсным выходом.
