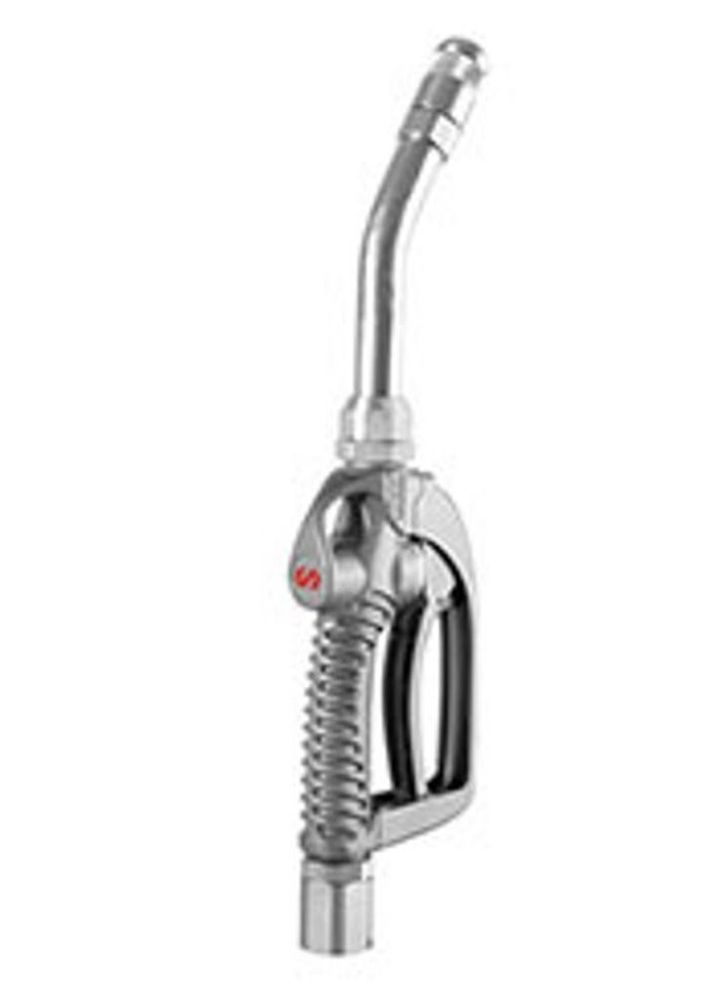

SAMOA PA70, артикул 363053 — раздаточный пистолет для масел, гидравлических жидкостей и антифриза. Исполнение имеет поворотный вход 3/4″ BSP(F), жёсткий выпуск с изгибом 30° и полуавтоматический противокапельный наконечник 369237.
Пистолет предназначен для выдачи больших объёмов при обслуживании грузовых автомобилей, строительной и карьерной техники. Его устанавливают на конец напорного рукава; оператор управляет подачей у заливной горловины, а жидкость поступает от внешнего насоса.
Высокий расход и устройство клапана
- Максимальный расход 80 л/мин. Подходит для линий выдачи крупных объёмов совместимой жидкости.
- Сбалансированный по давлению клапан. Облегчает управление курком под нагрузкой.
- Литой алюминиевый корпус. Содержит раздаточный механизм.
- Входной шарнир. Помогает изменять положение рукава при работе.
- Сетчатый входной фильтр. Имеет большую рабочую поверхность.
- Защита курка. Помогает избежать случайного открытия.
- Фиксация открытого курка. Удобна при продолжительной выдаче.
- Противокапельный наконечник. Контролирует остаточную жидкость на выпуске.
Как подаётся масло
Насос направляет жидкость по напорной линии к PA70. При открытии курка клапан пропускает её к выпускному носику. Оператор направляет носик в горловину и контролирует налив.
Пистолет не забирает жидкость из бочки сам. Для его работы нужна насосная система с подходящим расходом и давлением. Сбалансированный клапан облегчает управление, но не является регулятором максимального давления всей установки.
Продолжительная выдача больших объёмов
Фиксация курка позволяет не удерживать его постоянно при длительном наливе. Это полезно на крупных агрегатах, где порция масла заметно больше, чем при обслуживании небольшого автомобиля.
При зафиксированном курке оператор продолжает контролировать процесс. Фиксатор не добавляет автоматическую отсечку по заполнению или по количеству литров.
Предохранительная защита уменьшает вероятность случайного воздействия на курок при обращении с пистолетом. Подготовка к обслуживанию и сброс давления выполняются по инструкции системы.
Жёсткий носик 30° и каплеотсекатель
Жёсткий выпуск удобен для горловины, к которой можно подойти с устойчивого направления. Изгиб 30° позволяет направить жидкость, сохраняя подходящее положение рукоятки.
Полуавтоматический противокапельный наконечник относится к выходной части. Его назначение — уменьшение остаточного подтекания после выдачи. Это отличается от топливной автоотсечки полного бака.
Если нужно менять угол выпускной части в тесном месте, в серии есть гибкое исполнение. Тип наконечника выбирают по доступу к горловине, а не только по максимальному расходу пистолета.
Расход и давление раздаточной линии
Максимальная пропускная способность PA70 — 80 л/мин. Это характеристика клапана. Подача в агрегат зависит от насоса, вязкости жидкости, длины рукава и сопротивления остальных устройств.
Серия обозначается PA70, но технический максимум в таблице — 80 л/мин. Для выбора используют характеристики исполнения, а не расчёт по числу в названии.
Максимальное рабочее давление пистолета составляет 100 бар. Насос, рукав, катушка и соединения должны соответствовать рабочей нагрузке. Если предел одного компонента ниже, именно он ограничивает собранную систему.
При пневматическом насосе учитывают отношение давления масла к давлению воздуха. PA70 нельзя считать подходящим к любой системе высокого давления только потому, что он предназначен для масла.
Масла, антифриз и температура
Назначение включает синтетические и минеральные масла, гидравлические и трансмиссионные жидкости, а также антифризные растворы. Для конкретного состава учитывают химическую совместимость с проточной частью.
Смачиваемые материалы — алюминий, оцинкованная сталь, латунь и NBR. Диапазон температуры жидкости — от −10 до +70 °C.
На холоде вязкое масло может поступать медленнее. При выборе передают марку продукта и минимальную температуру, чтобы оценить насосную линию целиком. Температурный предел пистолета не определяет текучесть любого масла.
Для бензина, дизельного топлива и иных сред выбирают оборудование соответствующего назначения. Масляный пистолет не заменяет топливный по одному совпадению резьбы.
Шарнир и входной фильтр
Поворотный вход позволяет менять положение рукава относительно пистолета. Это полезно при работе с горловинами, расположенными с разных сторон машины, и при возвращении пистолета к месту хранения.
Входной фильтр задерживает механические загрязнения. Его состояние проверяют при снижении подачи и обслуживают по инструкции. Пистолет с входной сеткой не является установкой тонкой очистки или водоотделения.
Подключение 3/4″ BSP
У 363053 входной шарнир имеет внутреннюю резьбу 3/4″ BSP. При замене пистолета сверяют фитинг существующего рукава и его допустимое давление.
Внешне похожий PA70 может иметь вход 1″. Поэтому для закупки указывают полный артикул вместе с формой наконечника. BSP и NPT также не считают взаимозаменяемыми по одному дюймовому размеру.
Где используется
- Грузовой автосервис. Выдача крупных порций моторного или трансмиссионного масла.
- Карьерная техника. Обслуживание масляных агрегатов крупных машин.
- Строительная база. Раздача совместимых масел при ремонте экскаваторов и погрузчиков.
- Сервисный автомобиль. Пистолет на рассчитанной масляной линии.
- Промышленный ремонт. Подача масла к обслуживаемому механизму от общего запаса.
Исполнения PA70
- 363053. Вход 3/4″ BSP(F), жёсткий выпуск 30°.
- 363054. Вход 3/4″ BSP(F), гибкий выпуск.
- 363055. Вход 1″ BSP(F), жёсткий выпуск 30°.
- 363056. Вход 1″ BSP(F), гибкий выпуск.
Эти варианты различаются присоединением и доступом к горловине. Если имеющийся рукав 3/4″ и нужен жёсткий носик, выбирают 363053.
Состав и учёт литров
363053 — пистолет PA70 с жёсткой выпускной частью и наконечником 369237. Встроенного счётчика нет. Для измерения порции используют отдельный подходящий расходомер или пистолет-счётчик.
Насос, катушка, рукав и средства учёта относятся к остальной маслораздаточной системе. Их выбирают по требуемой скорости, рабочей жидкости и схеме участка.
Частые вопросы о PA70 363053
Есть ли счётчик выданного масла?
Нет. PA70 управляет потоком; для измерения нужен отдельный расходомер.
Можно ли зафиксировать курок?
Да, предусмотрено открытое положение для продолжительной выдачи при контроле оператором.
Каплеотсекатель остановит полный бак?
Нет. Он относится к остаточной жидкости на выпуске, а не к автоматическому контролю уровня.
Есть ли версия с гибким носиком?
Да, 363054 имеет гибкий выпуск и тот же вход 3/4″ BSP(F).
Подойдёт ли для входа 1″?
У данной версии вход 3/4″. Исполнения 1″ — 363055 и 363056.
Можно ли выдавать антифриз?
Антифризные растворы входят в назначение. Конкретный состав учитывают вместе с температурой и материалами проточной части.
Почему фактическая подача меньше 80 л/мин?
Это максимум клапана. Реальный поток задаётся насосом, вязкостью и сопротивлением всей линии.
