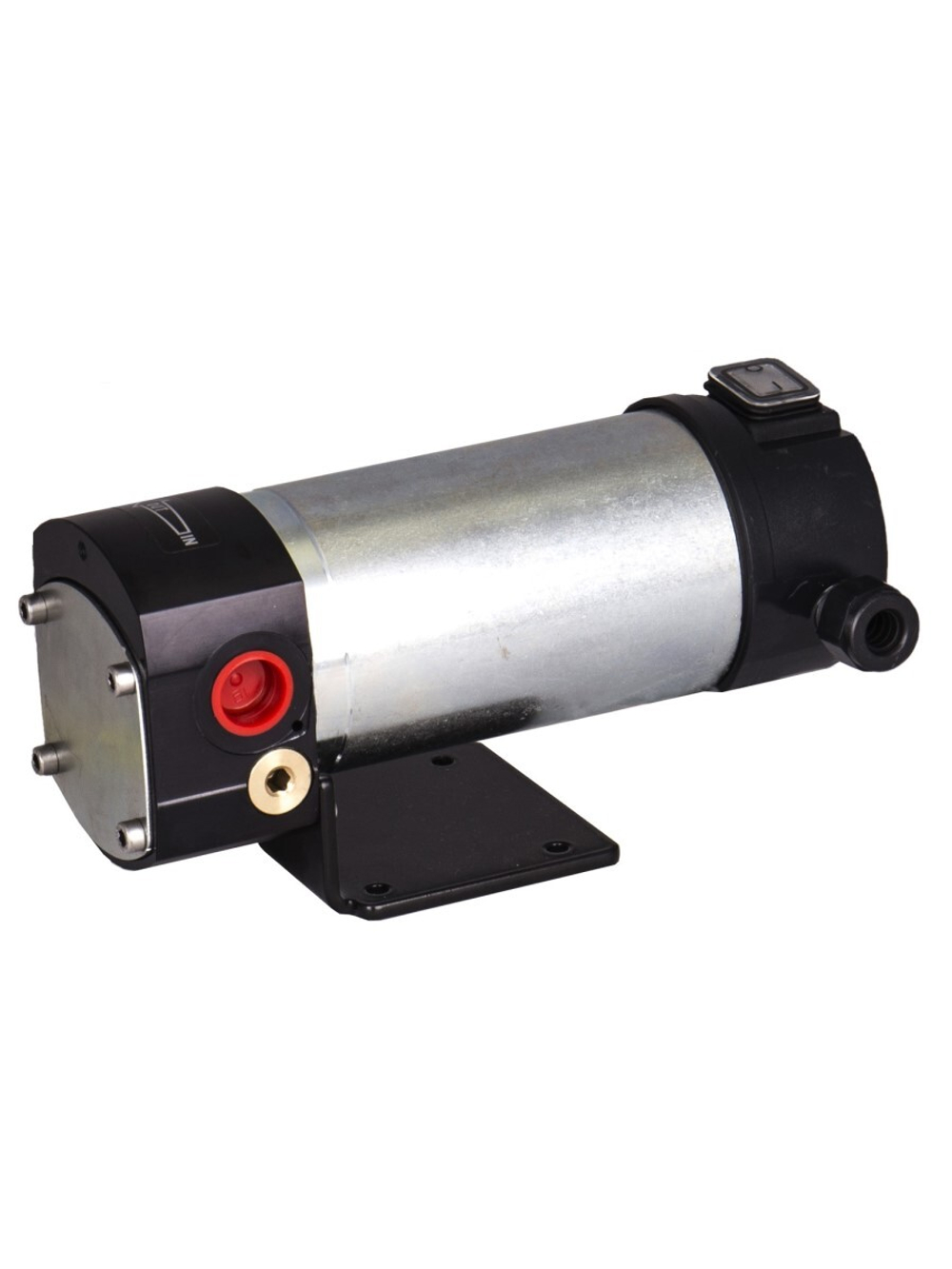

PIUSI VISCOMAT DC 60/1 12V, артикул F0030902A — электрический шестерёнчатый насос для масла с подачей до 4 л/мин. Работает от 12 В постоянного тока; мощность двигателя — 150 Вт, рабочее давление — до 5 бар. Вход и выход имеют резьбу 1/2″ BSP.
Насос используют для небольших объёмов масла на постах, где нет сетевого питания или пневмолинии. Он подходит для перекачки из бочки, IBC и другой согласованной ёмкости, а рукав, пистолет и счётчик выбирают под задачу обслуживания.
Чугунный корпус и шестерёнчатая насосная часть
- Наружное зацепление шестерён. Насос перемещает масло порциями между зубьями и корпусом.
- Шестерни из спечённой стали. Работают в чугунной насосной части.
- Щёточный двигатель постоянного тока. Получает питание 12 В от подходящего источника.
- Встроенный байпас. Предусмотрен для кратковременного перепуска при закрытой выдаче.
- Выключатель насоса. Подачей управляют вручную.
- Компактное исполнение 60/1. Рассчитано на малую подачу с портами 1/2″ BSP.
Как насос подаёт масло
Электродвигатель вращает шестерни. Масло поступает со стороны входа, переносится по периферии камеры и вытесняется к напорному выходу. При подключении рукава и пистолета насос преодолевает их сопротивление в своих рабочих пределах.
Масло должно поступать к заборному участку без подсоса воздуха. Перед первым запуском выполняют подготовку и заполнение по руководству, а не оставляют двигатель работать всухую до появления потока. Вязкость и расположение ёмкости особенно важны для запуска масляной линии.
Масла вязкостью 50–2000 сСт
Для 60/1 руководство разрешает масло вязкостью 50–2000 сСт при рабочей температуре. Проверять нужно именно вязкость во время перекачки: холодное масло может быть заметно гуще, чем следует из привычного обозначения марки.
Если насос используют в неотапливаемом помещении или на выездном посту, указывают минимальную температуру масла. Возможность перекачки конкретного продукта оценивают по его данным, а не только по надписи «масляный насос».
VISCOMAT DC не предназначен для бензина, воды и произвольных химических жидкостей. Масляную установку не превращают в бензиновую заменой одного пистолета или рукава.
Подача 4 л/мин и давление 5 бар
Небольшая подача удобна при обслуживании агрегатов и переливе небольших порций. Она не означает, что насос заменит высокопроизводительную станцию при заправке большой ёмкости. Например, 20 л при постоянных 4 л/мин соответствуют 5 мин; в реальной линии время может увеличиться.
Фактический расход меняется с сопротивлением раздаточного оборудования и вязкостью масла. Прибор учёта, если он нужен, выбирают для малого расхода: большой топливный счётчик с нижней границей 20 л/мин здесь не подходит.
Питание от источника 12 В
Для F0030902A указан максимальный ток 18,5 А. Подключение выполняют кабелем и защитой, подходящими источнику и нагрузке по инструкции. Питание и ток проверяют по маркировке конкретного насоса; маломощные цепи, предназначенные для электроники, не заменяют силовое подключение.
Версия 60/1 на 24 В имеет другой артикул F0031002A. Напряжение нельзя выбирать по названию VISCOMAT или использовать неподходящий источник в расчёте на одинаковую конструкцию двигателя.
Рабочий цикл и закрытая выдача
Руководство задаёт 30-минутный рабочий цикл при максимальном противодавлении. После рабочего цикла нужно дать двигателю остыть. Возможность длительной эксплуатации оценивают по фактическому режиму и требованиям инструкции.
При закрытом пистолете байпас перепускает масло, но не отключает двигатель. Допустимое время такого режима — не более 2–3 минут. После завершения выдачи насос выключают; реле давления в этом исполнении нет.
Подключение к масляной линии
Вход и выход 1/2″ BSP соединяют с подходящими маслостойкими принадлежностями. Заборную линию располагают с учётом ёмкости и условий всасывания. При первоначальном заполнении особенно важно избежать воздушных карманов и негерметичных соединений.
Для готового рабочего места кроме насоса могут потребоваться заборный узел, напорный рукав, пистолет и счётчик. Их выбирают по маслу, подаче и давлению, а состав поставки насоса не расширяют до полного раздаточного комплекта.
Когда сопротивление уменьшает выдачу
Руководство объясняет, что при большом сопротивлении часть потока может уходить через байпас, и на выпуск поступает меньше масла. В такой ситуации оценивают длину и диаметр линии, вязкость и температуру продукта. Большое давление у насоса не означает хорошую подачу на конце рукава.
На всасывании используют подходящий по проходу заборный узел и содержат его фильтр чистым. Загрязнение входного фильтра затрудняет поступление масла; оно не устраняется калибровкой счётчика или заменой пистолета.
Где применяется VISCOMAT 60/1
- Мобильное обслуживание техники. Перелив масла от подходящего 12-вольтового источника там, где нет сети.
- Небольшой масляный пост. Выдача из исходной тары с ручным управлением.
- Замена компактного насоса. Сохранение подходящего рукава и арматуры после проверки потока и рабочих пределов.
Отличие от VISCOMAT 60/2
F0030901A — 60/2 на 12 В с подачей до 10 л/мин, портами 3/4″ BSP и допустимой вязкостью до 600 сСт. F0030902A — 60/1 с подачей до 4 л/мин, портами 1/2″ BSP и диапазоном до 2000 сСт. Более быстрый вариант нельзя выбирать без проверки вязкости нужного масла.
В коробке F0030902A —насос VISCOMAT DC и инструкция. Для использования в собранном посту отдельно определяют требуемые принадлежности.
Частые вопросы о VISCOMAT DC 60/1 12V
Есть ли байпас?
Да. Он встроен в насос. Реле давления, которое автоматически включает и выключает двигатель, здесь отсутствует.
Насос сам выключится при закрытии пистолета?
Нет. Управление ручное; работа в байпасе допускается только кратковременно, до 2–3 минут.
Можно ли использовать от 24 В?
Нет, F0030902A рассчитан на 12 В. Для 24 В предусмотрен F0031002A.
Подойдёт ли для густого трансмиссионного масла?
Для 60/1 допускается 50–2000 сСт при рабочей температуре. Нужно проверить данные конкретного масла, особенно на холоде.
Можно ли работать без перерыва?
Инструкция задаёт 30-минутный цикл при максимальном противодавлении с последующим охлаждением двигателя.
Какой счётчик выбрать к этому насосу?
Для фактического расхода около 4 л/мин нужен масляный измеритель, в рабочий диапазон которого входит такой поток.
Чем отличаются 60/1 и 60/2?
У 60/2 выше подача, но ниже допустимая вязкость масла и другие порты. Выбор зависит от продукта и линии.
Входят ли пистолет и рукав?
Точный артикул относится к насосу с инструкцией. Раздаточную оснастку определяют отдельно.
