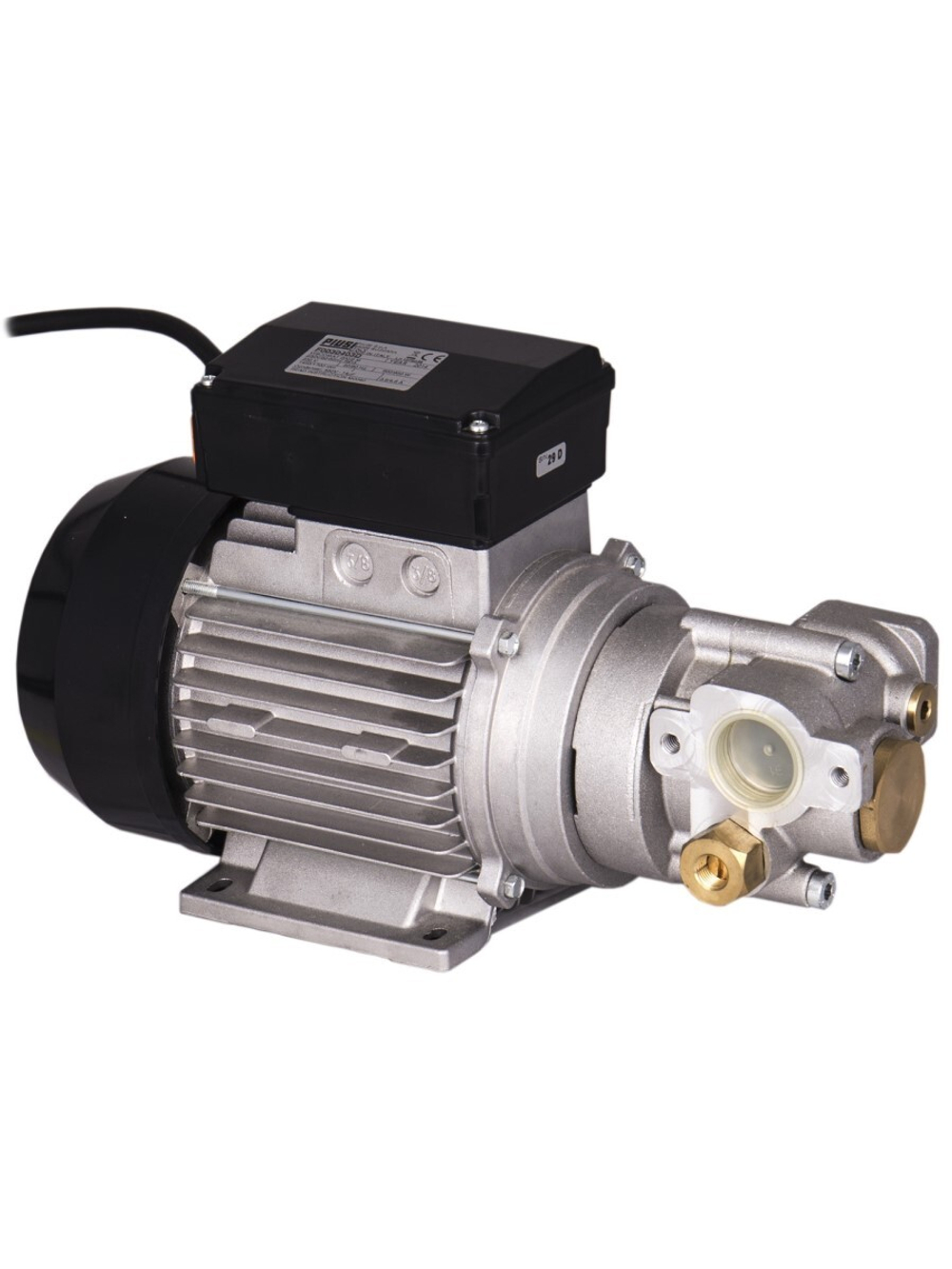

PIUSI VISCOMAT 350/2 T (F00304T1D) — электрический шестерёнчатый насос для перекачивания и раздачи масла. Это трёхфазное исполнение на 400 В, 50 Гц с подачей до 9 л/мин и давлением до 25 бар. Насос подходит для стационарного маслопоста, подключённого к промышленной электросети.
Модель рассчитана на масла с вязкостью 50–2000 сСт при рабочей температуре. Встроенный регулируемый байпас позволяет настраивать давление нагнетания, а двигатель допускает непрерывную работу при обычной перекачке. Насос используют для подачи масла из расходной ёмкости к рукаву и раздаточному пистолету.
Особенности конструкции
- Шестерёнчатый механизм. Перемещает вязкое масло из ёмкости в напорную линию.
- Алюминиевый корпус и шестерни из спечённой стали. Основные детали насосной части; вал выполнен из стали.
- Асинхронный двигатель. Закрытое самовентилируемое исполнение с мощностью 750 Вт и степенью защиты IP55.
- Регулируемый байпас. Перепускает масло при росте давления и позволяет настроить давление выдачи.
- Резьбовые порты 1″ BSP. Для подключения всасывающего и напорного трубопроводов.
Как работает насос
Электродвигатель вращает шестерни. На входе масло поступает в насос, переносится шестернями через его рабочую полость и выходит в напорную линию. Для работы нужен запас масла в исходной ёмкости и подключённый трубопровод либо рукав выдачи.
Если сопротивление на выходе возрастает, давление увеличивается и часть потока может проходить через байпас. В таком режиме количество масла, поступающего к пистолету, уменьшается. Удобнее заранее подобрать достаточный диаметр линии, чем пытаться компенсировать её сопротивление настройкой клапана.
Масло и работа на холоде
Допустимая вязкость 50–2000 сСт относится к маслу при температуре перекачивания. Для выбора важны данные поставщика масла: один и тот же продукт при хранении в холодном помещении становится значительно гуще, чем после прогрева.
Если маслопост находится в неотапливаемом помещении, узнайте вязкость при минимальной температуре запуска. Одного обозначения SAE или ISO VG для такой проверки недостаточно. Особенно внимательно проверяют забор масла из удалённой ёмкости: вязкой жидкости сложнее проходить по длинному и узкому всасывающему рукаву.
VISCOMAT 350/2 T предназначен для совместимых масел. Бензин, вода, растворители, пищевые жидкости и агрессивные химические составы не входят в разрешённые рабочие среды этого насоса.
Подача масла и давление
Для F00304T1D указаны подача до 9 л/мин и давление до 25 бар. Эти параметры используют вместе с характеристикой PIUSI, чтобы проверить, какой расход насос обеспечит при сопротивлении конкретной линии. График в даташите получен на масле SAE 10W-40 при 19 °C.
При выборе маслопоста учитывают длину трубопровода, рукав, фильтр, счётчик и пистолет. Если нужно обслуживать несколько точек, заранее определяют, сколько из них должно работать одновременно. Поток должен оставаться достаточным для каждой открытой точки, а давление — подходить всем подключённым компонентам.
Давление 25 бар — характеристика насоса. Настройку байпаса и выбор принадлежностей выполняют с учётом допустимого давления каждого элемента. Рукав или пистолет с меньшим пределом требует соответствующего ограничения давления выдачи.
Подключение к сети 400 В
F00304T1D подключают к трёхфазной сети 400 В, 50 Гц. Мощность двигателя — 750 Вт, максимальный ток по таблице PIUSI — 2,5 А. Кабель, защиту и схему подключения выбирают под эти параметры и условия установки.
Электрическое подключение выполняется через клеммную коробку по схеме руководства. Короткий провод, используемый изготовителем для испытания двигателя, не следует считать готовым кабелем для монтажа маслопоста. При подключении проверяют соответствие электросети данным на табличке конкретного насоса.
Монтаж и первый запуск
Насос закрепляют устойчиво через отверстия в основании двигателя. Положение выбирают по схемам руководства. Вертикальную установку насосной частью вниз обычно не используют. Если она необходима, предусматривают донный клапан и заполняют всасывающую трубу маслом перед первым самовсасыванием. Для наружной установки предусматривают защитный навес; оставляют место для подключения рукавов и доступа к насосной части.
Вход и выход имеют цилиндрическую резьбу 1″ BSP. Направление забора и нагнетания определяют по стрелкам на насосной части. Конические фитинги в цилиндрические порты не устанавливают: чрезмерная затяжка может повредить корпус.
PIUSI рекомендует всасывающий рукав номинальным диаметром не менее 1″ и напорный — не менее 1/2″. Всасывающий рукав должен подходить для работы под разрежением. Для обоих рукавов руководство рекомендует номинальное давление не менее удвоенного значения настройки байпаса. На входе предусматривают металлический сетчатый фильтр, защищающий насос от загрязнений.
Перед первым запуском внутреннюю полость насоса смачивают маслом, как указано в руководстве. Для начального самовсасывания расстояние по высоте от поверхности масла до входа насоса не должно превышать 2,5 м. Увеличение этой высоты или сопротивления забора требует отдельной проверки условий работы.
Непрерывная работа и байпас
Двигатель рассчитан на непрерывное перекачивание в нормальных условиях. Это удобно для стационарной линии, где масло нужно подавать в течение длительного обслуживания.
При закрытой выдаче масло циркулирует через внутренний байпас. Такой режим допускается только кратковременно — не более 2–3 минут. Если проект требует более длительной работы при закрытых пистолетах, возвратный поток по руководству направляют в исходную ёмкость, а не оставляют постоянно циркулировать внутри насоса.
Перед обслуживанием насос отключают от электропитания и снимают давление. В эксплуатации проверяют соединения, состояние питающего кабеля и чистоту входного фильтра. Осмотр и очистку выполняют с периодичностью, указанной в руководстве PIUSI.
Где используется
- Ремонтная зона автопарка. Подача масла из расходной ёмкости к посту обслуживания автомобилей и техники.
- Производственная мастерская. Раздача подходящего смазочного масла при заполнении агрегатов и обслуживании оборудования.
- Стационарная масляная линия. Работа с отдельными рукавом, счётчиком и пистолетом, выбранными под требуемые давление и расход.
Для каждого варианта определяют реальный расход на конце линии и доступное питание. Если нужна высокая скорость перелива большого объёма при небольшом сопротивлении, сравнивают насосы по расходу; у 350/2 T значимая особенность — возможность работы с высоким давлением нагнетания.
Комплектация и однофазная версия
В паспортной поставке указаны насос VISCOMAT GEAR, антисифонный комплект и руководство. Трубопроводы, раздаточные рукава, пистолет, счётчик и расходную ёмкость подбирают для будущей установки.
VISCOMAT 350/2 M с артикулом F0030401D — однофазная версия на 230 В. Её каталожные подача и давление также составляют 9 л/мин и 25 бар, но электрическое исполнение отличается. При заказе ориентируйтесь на полный артикул и доступную сеть.
Частые вопросы
Можно ли подключить F00304T1D к розетке 230 В?
Нет, это трёхфазное исполнение на 400 В. Для однофазной сети 230 В выбирают F0030401D.
Подойдёт ли насос для масла вязкостью 2000 сСт?
Да, это верхний предел допустимого диапазона при температуре перекачивания. При выборе также проверяют условия забора и расход по характеристике насоса.
Можно ли оставить его работающим с закрытым пистолетом?
С внутренней циркуляцией через байпас — только на короткое время, до 2–3 минут. Для более длительного режима нужен возврат масла в исходную ёмкость по схеме руководства.
Какие рукава нужны для подключения?
Для забора рекомендован диаметр не менее 1″, для выдачи — не менее 1/2″. Они должны подходить для масла, давления и, на входе, работы под разрежением.
Нужно ли заливать масло в насос перед первым запуском?
Да. Руководство требует смочить внутреннюю полость маслом, чтобы подготовить насос к самовсасыванию.
Входной фильтр нужен, если масло новое?
PIUSI предусматривает металлический сетчатый фильтр на всасывании. Он защищает насос от частиц, которые могут попасть в масло из тары и трубопровода.
Входит ли раздаточный пистолет в поставку?
Паспортная поставка — насос, антисифонный комплект и руководство. Пистолет и рукава выбирают при комплектации маслопоста.
Будет ли насос подавать 9 л/мин через длинную линию?
Проверяйте режим по характеристике PIUSI. Вязкость масла и сопротивление линии влияют на расход; каталожное значение не заменяет расчёт установленного оборудования.
