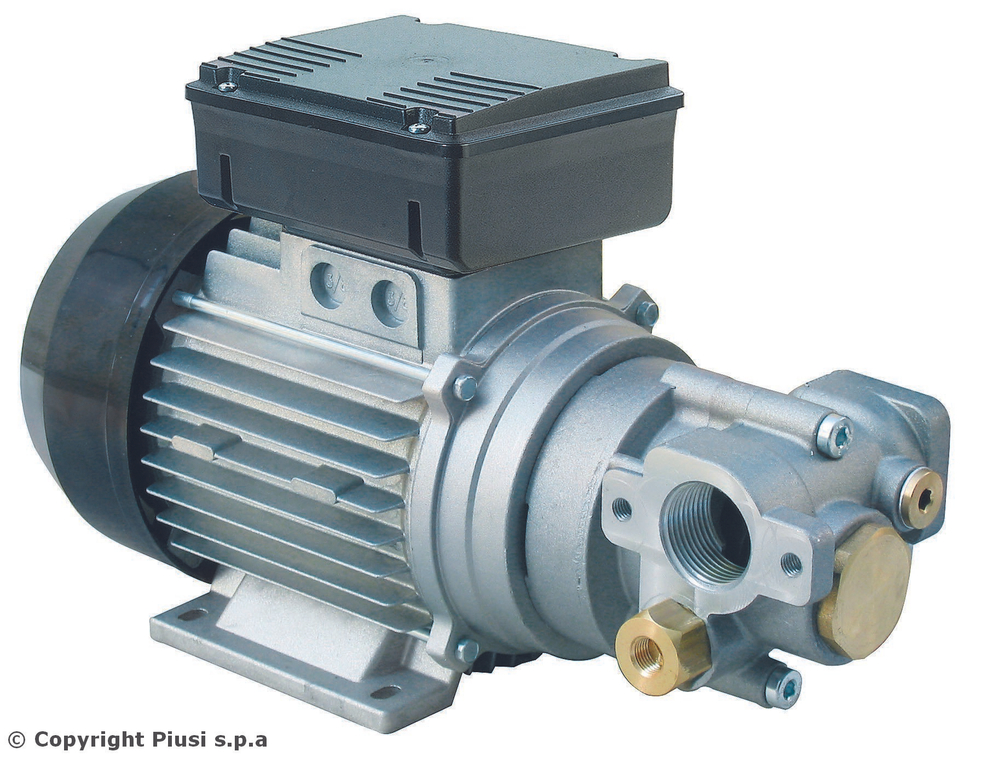

PIUSI VISCOMAT 230/3 T, артикул F00304T4D — электрический шестерёнчатый насос для перекачки масла. Это трёхфазное исполнение на 400 В, 50 Гц с подачей до 14 л/мин и рабочим давлением 12 бар. Допустимая вязкость масла — 50–2000 сСт при температуре перекачки.
Модель используют в стационарной масляной раздаточной установке на сервисном или производственном участке. Насос подаёт масло из общей ёмкости к рукаву и пистолету; двигатель допускает непрерывную работу при обычных условиях перекачки.
Шестерёнчатый механизм и двигатель
- Алюминиевый корпус образует насосную камеру.
- Шестерни из спечённой стали перемещают масло к выходу; вал выполнен из стали.
- Регулируемый перепускной клапан позволяет настроить давление выдачи.
- Асинхронный самовентилируемый двигатель имеет закрытое исполнение со степенью защиты IP55.
- Вход и выход 1″ BSP предусмотрены для подключения масляной линии.
Как масло проходит через насос
Двигатель вращает шестерни. Масло забирается из резервуара, переносится внутри камеры и поступает в напорный участок. На рабочем посту подачей управляют через установленную раздаточную арматуру.
При росте сопротивления на выходе давление увеличивается и часть масла может проходить через перепускной клапан. Его настройка помогает выбрать давление, но не заменяет подбор трубопровода и рукава под требуемый расход.
Масло и рабочая вязкость
Диапазон 50–2000 сСт относится к вязкости в условиях перекачки. Перед выбором нужно знать марку масла и температуру в исходной ёмкости. Холодное масло густеет и проходит через длинный или узкий всасывающий рукав хуже.
Если насос устанавливают в неотапливаемой зоне, проверьте вязкость при минимальной температуре запуска. Обозначение SAE или ISO VG помогает определить класс продукта, но для оценки этого режима нужны его температурные свойства.
Руководство предусматривает масла и относит бензин, воду, растворители, пищевые и агрессивные жидкости к запрещённым средам. Для другой жидкости подбирают насос с соответствующим подтверждённым назначением.
Подача 14 л/мин и давление 12 бар
Характеристики F00304T4D используют для расчёта масляной линии: максимальные значения не гарантируют одинаковый расход на любом пистолете. Сопротивление фильтра, счётчика, катушки и рукава влияет на скорость выдачи.
Для удалённого поста сообщите длину трубопровода и свойства масла. Если от общего насоса будут работать несколько точек, определите, сколько из них открывается одновременно и какая подача нужна каждой.
Рабочее давление 12 бар учитывают вместе с допускаемыми параметрами всей выбранной арматуры. Руководство PIUSI рекомендует номинальное давление рукавов, соответствующее удвоенной настройке перепускного клапана. Эта рекомендация относится к подбору линий, а не к повышению давления насоса.
Подключение к трёхфазной сети
Артикул F00304T4D обозначает питание 400 В, 50 Гц. Мощность двигателя — 1200 Вт, максимальный ток — 2,7 А. Название 230/3 T не означает возможность подключения к однофазной розетке 230 В.
Кабель, защиту и схему подключения выбирают под двигатель и условия объекта. Электрическое подключение выполняют через клеммную коробку по руководству. Для трёхфазного двигателя проверяют правильное направление вращения.
Если на рабочем месте есть только однофазная сеть, выбирают другое электрическое исполнение VISCOMAT. При закупке указывайте полный артикул и характеристики доступной сети.
Монтаж и первый пуск
Насос крепят устойчиво через монтажные отверстия основания. Положение выбирают по схемам руководства. Если необходима вертикальная установка насосной частью вниз, инструкция требует донный клапан и заполнение всасывающей трубы маслом перед первым пуском. При размещении снаружи инструкция требует защитный навес.
Соединения 1″ BSP имеют цилиндрическую резьбу. Руководство запрещает использовать в этих портах конические фитинги: чрезмерная затяжка может повредить корпус. Направление потока определяют по обозначениям насоса.
Для всасывания рекомендован номинальный диаметр не менее 1″, для напорного рукава — не менее 1/2″. На входе предусматривают металлический сетчатый фильтр. Заборный рукав должен подходить для масла и работы под разрежением.
Перед первым запуском полость насоса частично заполняют маслом по инструкции. Для первоначального самовсасывания высота от поверхности масла до входа не должна превышать 2,5 м. Длина линии и вязкость масла также важны для забора.
Непрерывная работа и закрытый пистолет
Двигатель допускает непрерывную перекачку при нормальных рабочих условиях. Такой режим полезен для стационарного поста, где масло выдаётся в течение обслуживания.
При закрытом пистолете масло циркулирует через внутренний перепускной клапан. Руководство ограничивает эту работу 2–3 минутами. Для более длительного обходного режима предусматривают возврат масла в исходную ёмкость по соответствующей схеме.
Если нужен автоматический запуск и остановка по открытию пистолета, подбирают отдельное управление с подходящим реле давления. Наличие внутреннего клапана само по себе не выполняет эту функцию.
Обслуживание установки
По руководству проверяют соединения, состояние кабеля и чистоту входного фильтра. Перед обслуживанием насос отключают от питания и снимают давление предусмотренным способом.
Уровень шума в нормальных условиях не превышает 70 дБ при измерении в одном метре от насоса. Фактические условия рабочего помещения и монтаж учитывают отдельно при размещении маслопоста.
Где применяется
- Сервисный пост автопарка: подача масла от резервуара к раздаточному оборудованию.
- Производственная мастерская: заполнение агрегатов совместимым маслом при доступной трёхфазной сети.
- Ремонтная зона предприятия: стационарная масляная линия с отдельно выбранными счётчиком и пистолетом.
Комплектация и выбор версии
Поставка по каталогу включает насос VISCOMAT GEAR, антисифонный комплект и инструкцию. Ёмкость, трубопроводы, раздаточный рукав, пистолет и счётчик выбирают под проект установки.
Для сравнения, VISCOMAT 350/2 T F00304T1D имеет подачу до 9 л/мин и давление до 25 бар. У F00304T4D больше максимальный расход, но ниже рабочее давление. Подходящую версию выбирают по сопротивлению линии и нужной выдаче, сохраняя требуемое электрическое исполнение.
Частые вопросы
Название 230/3 означает питание 230 В?
Для F00304T4D питание — трёхфазные 400 В, 50 Гц. При выборе ориентируются на полный артикул и табличку двигателя.
Можно ли работать долго без остановки?
Да, двигатель предусматривает непрерывную перекачку в нормальных условиях. Работа через внутренний байпас при закрытой выдаче ограничена 2–3 минутами.
Насос остановится при закрытии пистолета?
Для автоматического управления предусматривают отдельный подходящий узел. Регулируемый перепускной клапан не выключает электродвигатель.
Нужно ли масло перед первым пуском?
Да, инструкция требует частично заполнить насосную полость маслом. Порядок выполняют по разделу первого запуска.
Какие рукава нужны?
Для входа рекомендован диаметр от 1″, для выхода — от 1/2″. Подбирают маслостойкое исполнение, давление и пригодность всасывающего рукава к разрежению.
Можно ли перекачивать бензин?
Нет, бензин входит в перечень запрещённых жидкостей этого насоса. F00304T4D предназначен для масла.
Чем версия 230/3 отличается от 350/2?
У этого 230/3 T подача до 14 л/мин и давление 12 бар. У 350/2 T F00304T1D — 9 л/мин и 25 бар.
В комплекте есть счётчик?
В каталожной поставке указаны насос, антисифонный комплект и инструкция. Счётчик и раздаточные принадлежности выбирают отдельно.
