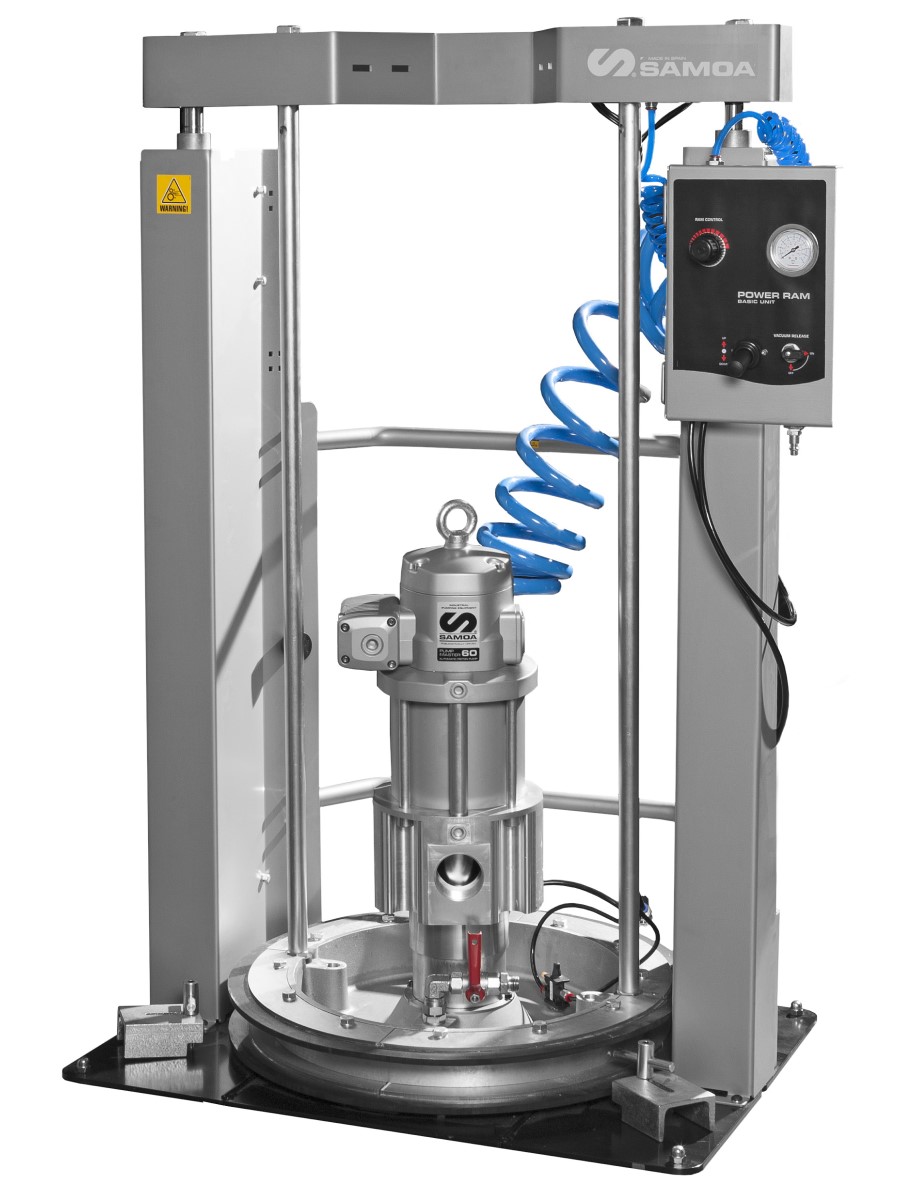

SAMOA Pumpmaster 60 (534321) — промышленная пневматическая экструзионная установка для высокопроизводительной выгрузки консистентной смазки из бочек массой 185 кг. Предназначена для подачи больших объёмов густых смазочных материалов в приёмные ёмкости, технологическое оборудование и короткие трубопроводные магистрали увеличенного диаметра.
Установка состоит из поршневого насоса PM60 с передаточным отношением 3:1, двухстоечного пневматического подъёмника и прижимной индукторной плиты. Максимальная свободная подача насоса составляет 150 кг/мин при давлении воздуха 7 бар, максимальное давление смазки — 21 бар.
Сценарий использования
Установка предназначена для предприятий, которым необходимо быстро выгружать консистентную смазку из стандартных промышленных бочек объёмом 185 кг.
Бочку размещают на основании установки и фиксируют. Пневматический подъёмник опускает насос вместе с индукторной плитой на поверхность смазки. Прижимная плита поддерживает подачу вязкого материала к заборной части насоса, помогая избежать образования воздушных полостей.
При работе насоса смазка поступает из бочки в напорную магистраль и далее в технологическую ёмкость или другое совместимое оборудование.
Быстрая выгрузка смазки
Главное преимущество SAMOA 534321 — высокая объёмная подача через магистрали большого диаметра. Насос PM60 3:1 разработан для перекачки значительных количеств консистентной смазки при сравнительно небольшом выходном давлении.
По данным SAMOA, установка позволяет опорожнить бочку 185 кг менее чем за три минуты при следующих условиях: смазка NLGI 2, температура 20 °C, давление воздуха 7 бар и раздаточная линия диаметром 2″.
Это результат испытания в определённых условиях. Фактическая скорость выгрузки зависит от консистенции, температуры, сопротивления магистрали и характеристик приёмного оборудования.
Для получения высокой подачи производитель рекомендует использовать короткие рукава с внутренним диаметром не менее 1½″.
Пневматический индуктор
Двухстоечный пневматический подъёмник обеспечивает вертикальное перемещение насоса и индукторной плиты. Такая конструкция упрощает установку новой бочки и извлечение насосного узла после её опорожнения.
Индукторная плита имеет двойное уплотнение Buna-N, обеспечивающее контакт со стенками бочки. Прижимное усилие способствует поступлению вязкой смазки к насосу, уменьшает образование воздушных карманов и помогает сократить остатки материала в таре.
При смене бочки предусмотрена автоматическая система сброса вакуума, возникающего между плитой и оставшейся внутри ёмкости смазкой.
Особенности конструкции
- Насос Pumpmaster 60, 3:1. Поршневой пневматический насос для подачи больших объёмов консистентной смазки.
- До 150 кг/мин. Максимальная свободная подача при давлении воздуха 7 бар.
- Выходное давление до 21 бар. Подходит для задач объёмной перекачки через магистрали с небольшим гидравлическим сопротивлением.
- Двухстоечный подъёмник. Обеспечивает подъём и опускание насоса при замене бочки.
- Индукторная плита. Поддерживает подачу густого материала и помогает уменьшить остатки смазки.
- Раздельная регулировка воздуха. Предусмотрены независимые регуляторы давления для насоса и цилиндров подъёмника.
- Автоматическое отключение насоса. Защитная система останавливает насос при опорожнении бочки.
- Автоматический сброс вакуума. Облегчает извлечение прижимной плиты при замене тары.
Подключение и монтаж
Для работы установки необходим источник подготовленного сжатого воздуха. Рабочий диапазон давления воздуха насоса составляет 2–7 бар.
Насос имеет вход сжатого воздуха 1/2″ BSP (F) и выход смазки 2″ BSP (F). Для подключения напорной магистрали необходимо использовать совместимую арматуру, рассчитанную на давление и свойства перекачиваемого материала.
При монтаже важно предусмотреть устойчивое основание, достаточное пространство для подъёма насосного узла и безопасной замены бочки.
Для обеспечения высокой производительности необходимо учитывать расход сжатого воздуха, длину трубопровода, внутренний диаметр рукава и потери давления в системе.
Где используется
- Производство смазочных материалов. Выгрузка консистентной смазки из бочек в технологические ёмкости и оборудование.
- Промышленная фасовка. Подача смазки к совместимым установкам дозирования и наполнения тары.
- Горнодобывающие предприятия. Перекачка больших объёмов смазки на участках технического обслуживания и снабжения.
- Промышленные сервисные центры. Перемещение смазочных материалов между ёмкостями хранения и подготовки.
- Производственные предприятия. Организация участков объёмной перекачки консистентных смазок.
Отличие от высоконапорных установок PM60
SAMOA выпускает экструзионные установки Pumpmaster 60 с различным передаточным отношением. Их выбор определяется не только производительностью, но и требуемым давлением на выходе.
- 534321 — PM60 3:1. Максимальное давление 21 бар, свободная подача до 150 кг/мин. Предназначена для быстрой объёмной выгрузки смазки через короткие магистрали большого диаметра.
- 534121 — PM60 12:1. Установка с более высоким давлением для перекачки вязких смазок в системах с повышенным сопротивлением.
- 534821 — PM60 80:1. Высоконапорная установка для задач, требующих значительно большего давления подачи смазки.
Исполнение 3:1 не следует выбирать для протяжённых линий малого диаметра или непосредственной подачи смазки в узлы, требующие высокого давления, без проверки гидравлических характеристик системы.
Комплектация
- 532330 — пневматический поршневой насос SAMOA Pumpmaster 60, 3:1.
- 391006 — двухстоечный пневматический подъёмник с индукторной плитой для бочек 185 кг.
- 534330 — комплект соединений насоса PM60 с индукторной системой.
В состав установки входят предусмотренные конструкцией элементы управления подъёмником, регуляторы давления, система отключения насоса при опорожнении бочки и система автоматического сброса вакуума.
Внешняя напорная магистраль, раздаточные рукава и оборудование приёма смазки подбираются отдельно под конкретную технологическую задачу.
Частые вопросы
Для чего предназначена установка SAMOA 534321?
Для быстрой промышленной выгрузки консистентной смазки из бочек массой 185 кг в приёмные ёмкости или технологическое оборудование.
Какова максимальная производительность?
Свободная подача насоса достигает 150 кг/мин при давлении воздуха 7 бар. Фактическая производительность зависит от сопротивления системы и свойств смазки.
Какое максимальное давление смазки?
21 бар при максимальном давлении воздуха 7 бар.
Зачем нужна индукторная плита?
Она прижимает смазку к заборной части насоса, помогает исключать воздушные полости и сокращать остатки материала в бочке.
Можно ли использовать установку для раздачи смазки через пресс-маслёнки?
Для такой задачи обычно требуется значительно большее давление. PM60 3:1 ориентирован прежде всего на объёмную перекачку; возможность конкретного применения определяется сопротивлением системы.
Можно ли подключить длинный рукав 1/4″?
Такой рукав создаёт значительное сопротивление при перекачке густой смазки. Для высокой производительности SAMOA рекомендует короткие рукава внутренним диаметром не менее 1½″.
