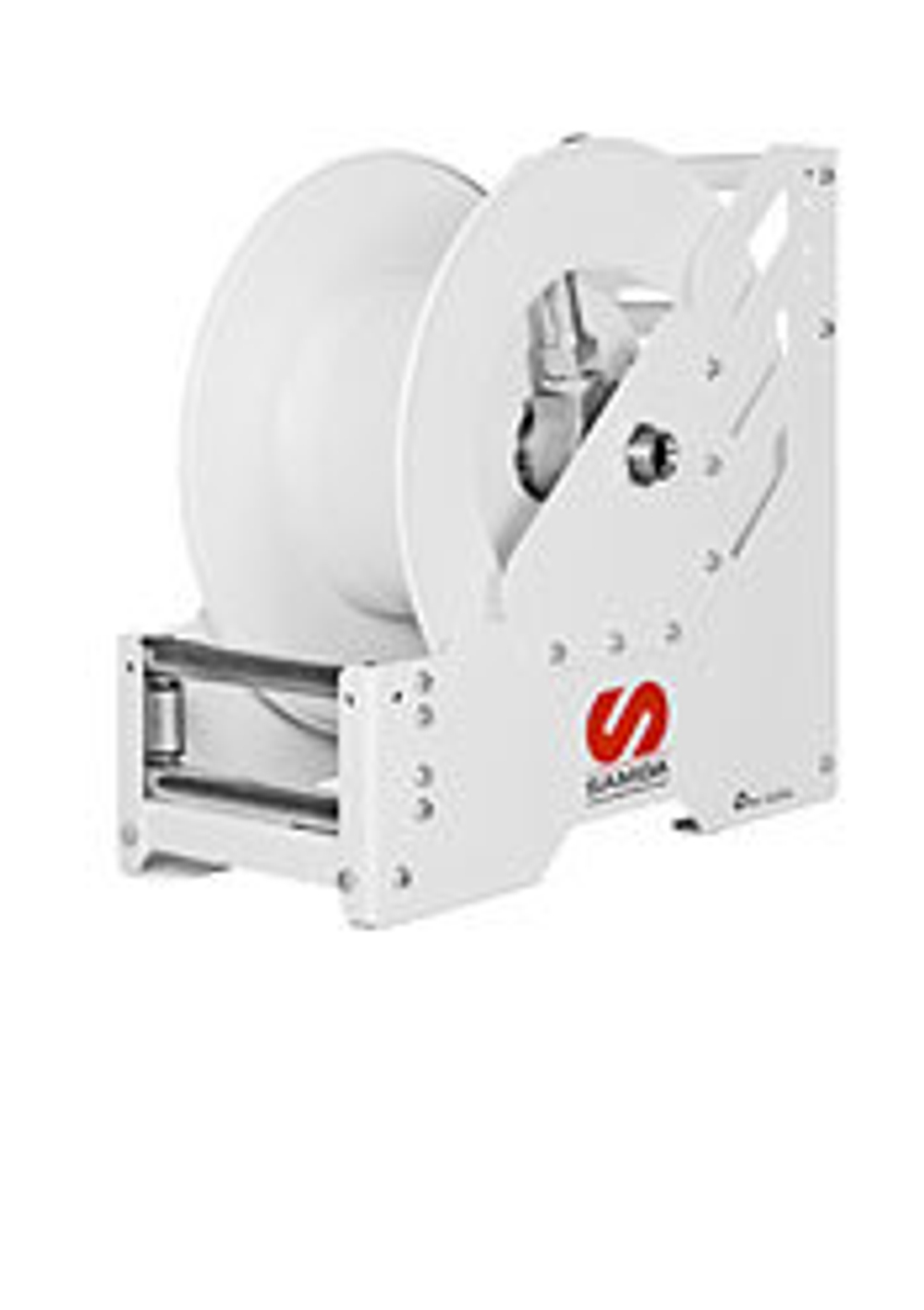

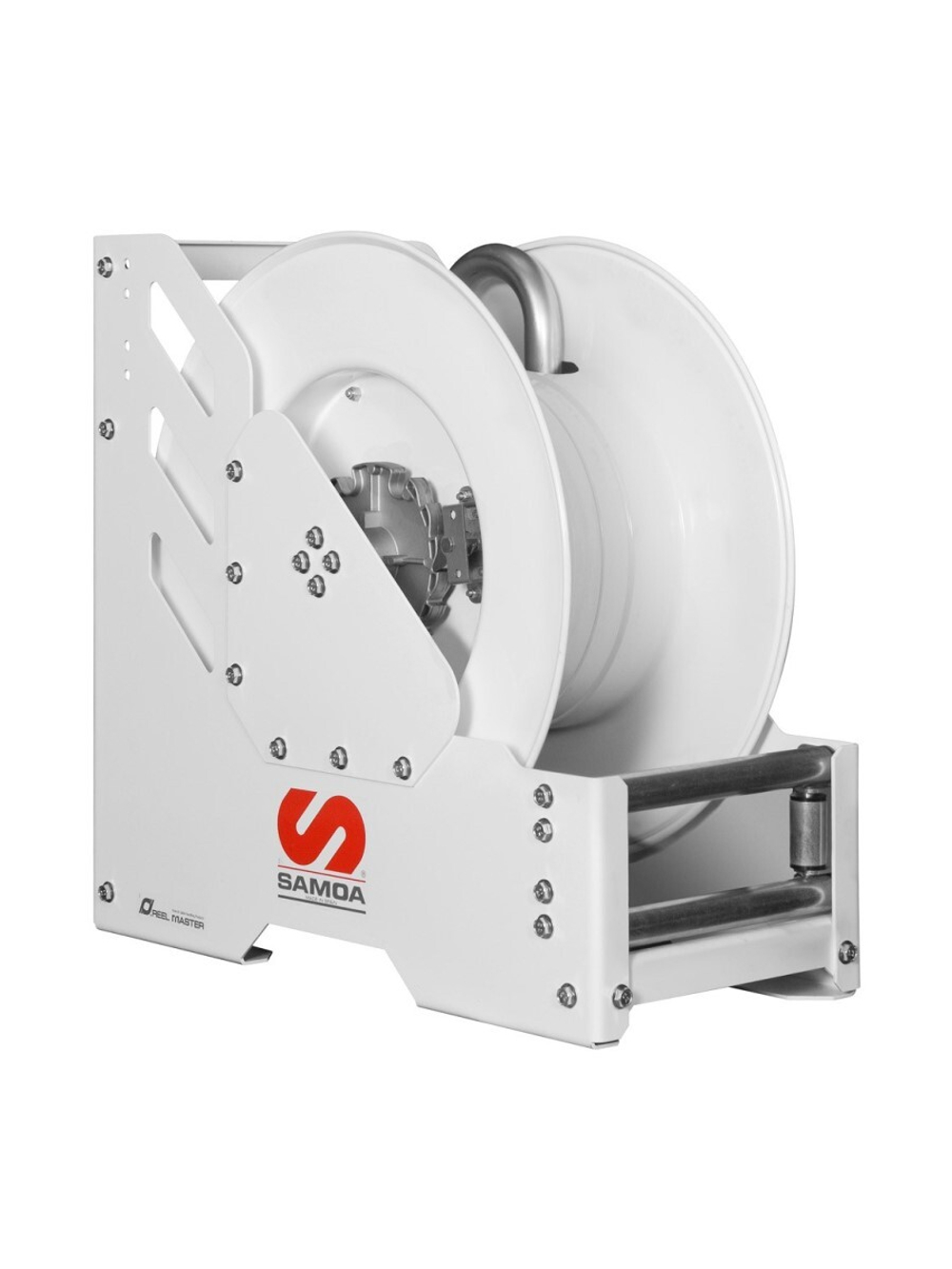

SAMOA RM150 (508890) — открытая пружинная катушка без рукава для линий выдачи дизельного топлива и воды. Вместимость барабана — рукав длиной до 15 м с внутренним диаметром 1 1/2″. Исполнение 508890 предназначено для комплектации поста собственным рукавом.
Катушка помогает организовать хранение и выдачу длинного рукава на заправочном или водяном посту. Оператор вытягивает рукав к обслуживаемой технике, а после работы возвращает его на барабан. Пружинный механизм выполняет возврат без отдельного электропривода.
Пружинный возврат и фиксация рукава
RM150 имеет двойную пружину возврата. При размотке пружинный механизм накапливает усилие, необходимое для обратного вращения барабана. Конструкция рассчитана на работу с крупным рукавом диаметром 1 1/2″.
Фиксатор удерживает вытянутый рукав в рабочем положении. Это позволяет работать с раздаточным устройством, не удерживая барабан от обратного вращения. Большая зона фиксации облегчает выбор положения рукава.
Для подключения жидкости предусмотрены полнопроходные вал и поворотное соединение. Жидкость поступает из подводящей линии в намотанный рукав через этот узел. Полнопроходная конструкция помогает уменьшить сопротивление внутри катушки, но не устраняет сопротивление всей заправочной линии.
Конструкция для крупного рукава
- Цельнометаллическая конструкция. Предназначена для интенсивной эксплуатации на топливных и водяных постах.
- Алюминиевые боковые пластины. Образуют несущую конструкцию катушки.
- Двойная пружина. Обеспечивает возврат рукава на барабан.
- Два закрытых шарикоподшипника. Барабан вращается на постоянно смазанных подшипниках.
- Фиксатор рукава. Удерживает его в вытянутом положении во время работы.
- Направляющий узел с шестью роликами. Направляет рукав при размотке и возврате, уменьшая трение в месте выхода.
Открытое исполнение позволяет видеть барабан и укладку рукава. Это удобно при подборе места на посту: нужно предусмотреть пространство для вращения барабана, выхода рукава и доступа к катушке.
Какой рукав нужен для 508890
Показатель 15 м × 1 1/2″ обозначает вместимость барабана. Он не означает, что в поставке уже находится пятнадцатиметровый рукав. Для эксплуатации его подбирают отдельно вместе с оконцовкой и раздаточным устройством.
Рукав должен соответствовать рабочей жидкости: дизельному топливу или воде. Дополнительно проверяют допустимое давление, условия эксплуатации и соединения с катушкой и пистолетом. Вместимость барабана сама по себе не определяет допустимые параметры выбранного рукава.
Диаметр 1 1/2″ подходит для линий с крупным проходным сечением. Однако катушка не задаёт производительность насосной станции: скорость выдачи зависит от насоса, длины линии, фитингов и раздаточного устройства. При комплектации поста эти элементы рассматривают вместе.
Установка на полу или резервуаре
Для RM150 производитель предусматривает два положения монтажа: на полу и на резервуаре. Место и крепление выбирают с учётом размеров катушки, массы установленного рукава и усилия при его вытягивании.
Катушку размещают так, чтобы рукав выходил через направляющий узел без помех от окружающего оборудования. Для подводящей линии нужен доступ к входному соединению; она не должна мешать вращению барабана.
Монтаж, подключение и настройку выполняют по руководству SAMOA 850829. Для сборки поста заранее согласуют катушку, рукав и фитинги. Это особенно важно, когда 508890 покупают взамен существующей катушки и планируют сохранить прежний рукав.
Где применяется RM150
- Топливные посты автопарков. Хранение рукава и его выдача к заправляемой технике.
- Строительные и карьерные предприятия. Комплектация постов раздачи дизельного топлива для крупной техники.
- Сервисные и топливозаправочные машины. Размещение рукава на оборудованной площадке или резервуаре с проверкой условий монтажа.
- Промышленные водяные посты. Организация работы с длинным рукавом для подачи воды.
Исполнение без рукава удобно, когда его материал, длина или оконцовка подбираются под конкретную установку. Если требуется катушка с заводским рукавом, выбирают другое исполнение серии.
Отличие от RM150 с рукавом
Артикул 508890 обозначает катушку RM150 без рукава. В каталоге SAMOA версия 508810 комплектуется рукавом 15 м × 1 1/2″ для воды и дизельного топлива.
При выборе между ними учитывают, нужен ли заводской комплект с рукавом или катушка для самостоятельной комплектации. Подводящий рукав, раздаточный пистолет и крепёж согласуют с устройством своего поста; состав каждой поставки проверяют по выбранному артикулу.
Частые вопросы
Входит ли рукав 15 м в поставку 508890?
Нет. Это катушка без рукава. Показатель 15 м × 1 1/2″ характеризует вместимость барабана.
Для каких жидкостей предназначена RM150 508890?
Для воды и дизельного топлива. Рукав и остальные детали поста подбирают для той же рабочей жидкости.
Нужно ли электропитание для возврата рукава?
Нет. Вращение барабана при возврате обеспечивается пружинным механизмом с двойной пружиной.
Можно ли закрепить катушку на резервуаре?
Да, производитель предусматривает монтаж на резервуаре, а также на полу. Основание и крепление должны соответствовать установленной катушке с рукавом.
Будет ли рукав оставаться вытянутым во время работы?
В катушке предусмотрен фиксатор, удерживающий рукав в рабочем положении. Порядок размотки и возврата указан в руководстве SAMOA.
Какую версию выбрать с готовым рукавом?
В каталоге исполнение 508810 поставляется с рукавом 15 м × 1 1/2″. Артикул 508890 предназначен для отдельного подбора рукава.
