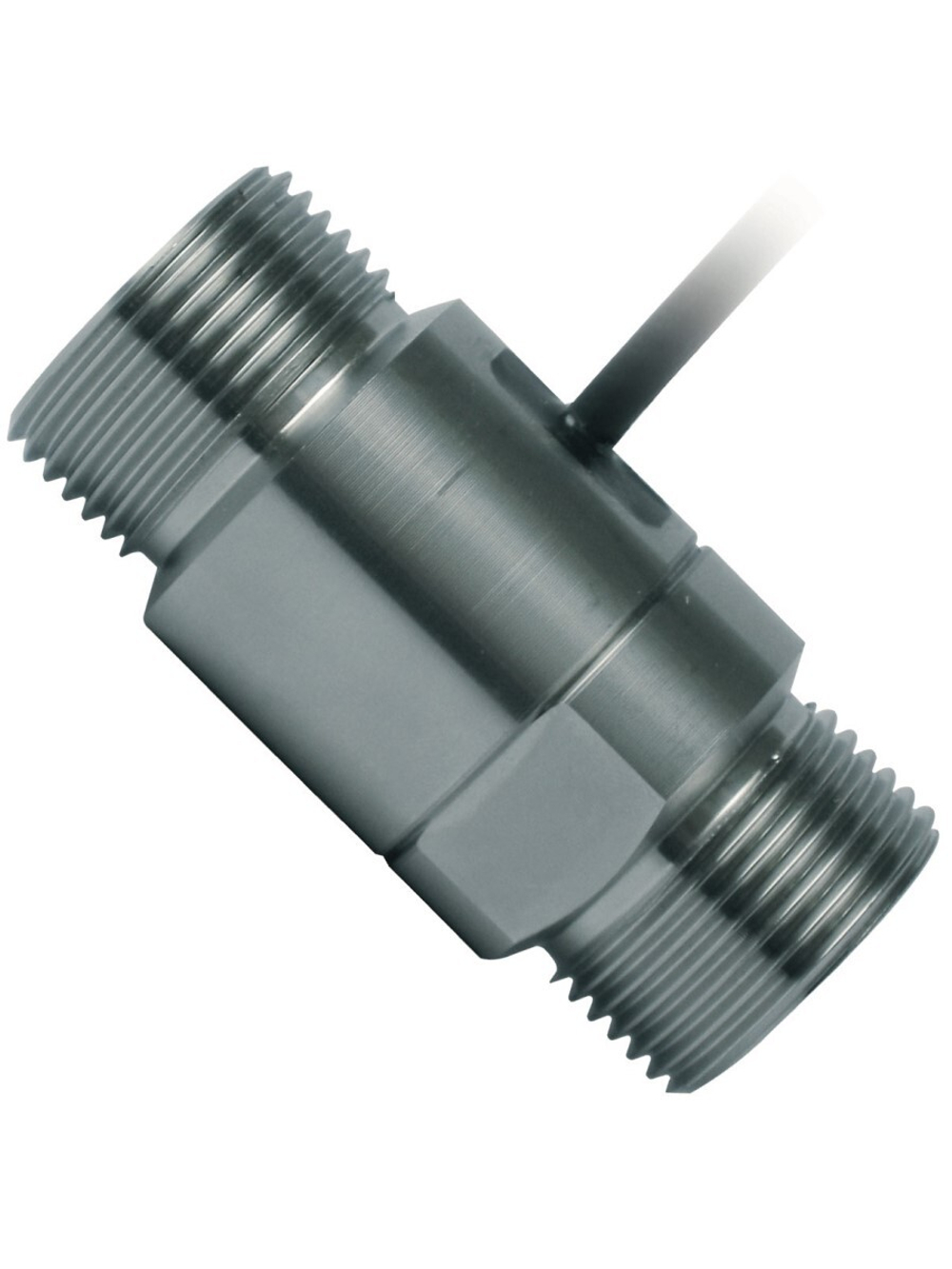

PIUSI TURBINOX INLINE PULSER (F0042000A) — турбинный импульсный счётчик для измерения потока жидкости в трубопроводе. Он рассчитан на расход 10–40 л/мин и давление до 20 бар. Корпус изготовлен из нержавеющей стали; прямое исполнение INLINE подключается в линию через наружные порты 1″.
У этой модификации нет собственного дисплея. Результат передаётся импульсами во внешний прибор учёта или контроллер. TURBINOX подходит для установки, где показания нужны на отдельной панели либо используются в системе управления выдачей.
Конструкция турбинного счётчика

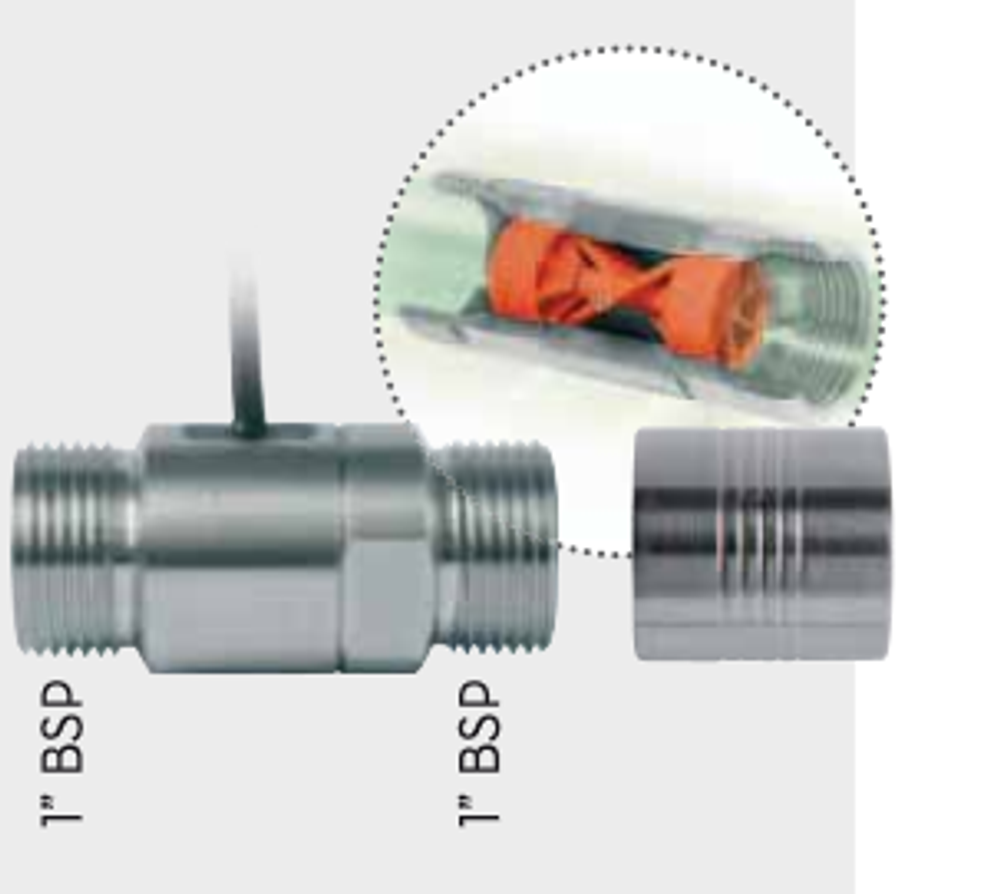

- Корпус из нержавеющей стали. Содержит измерительную камеру и резьбовые присоединения.
- Полипропиленовая турбина. Вращается при прохождении жидкости через камеру.
- Магнитный датчик с герконовым контактом. Формирует импульсы для внешнего приёмного устройства.
- Уплотнения Viton. Учитываются при выборе конкретной жидкости.
- Прямое исполнение INLINE. Встраивается между участками стационарной линии.
- Без собственного дисплея. Учёт организуется через подключённый прибор или контроллер.
Импульсы для внешнего прибора учёта
Поток вращает турбину, а датчик формирует электрические импульсы. Приёмное устройство переводит их количество в объём жидкости. Поэтому до заказа нужно проверить совместимость входа контроллера с выходом счётчика и требования к электрическому подключению.
Коэффициент импульсов на литр задают по документации и калибровке поставляемого экземпляра. Нельзя переносить настройку с другого счётчика только потому, что он также называется TURBINOX.
Для каких жидкостей подходит
Документация PIUSI предусматривает работу TURBINOX с AdBlue, водой, антифризом и стеклоомывающей жидкостью; руководство также содержит условия применения с дизельным топливом и маслом. Для конкретного продукта учитывают вязкость, температуру и совместимость с материалами прибора.
Турбинный механизм особенно важно подбирать по фактическому потоку. Возможность пропускать жидкость через корпус ещё не означает, что прибор будет правильно измерять её при любой вязкости или скорости. Для густых смазочных материалов не следует выбирать TURBINOX по общему описанию «импульсный счётчик».
Расход и давление при выборе
Диапазон 10–40 л/мин относится к измерению. Его сравнивают с расходом в той части системы, где будет установлен прибор. Если насос подаёт менее 10 л/мин, этот счётчик нельзя считать подходящим только по совпадению резьбы.
20 бар — допустимое давление счётчика. Он не создаёт напор и не регулирует давление насоса. Все рукава, соединения и арматуру подбирают для давления готовой установки.
Установка в прямой участок линии
F0042000A — прямое исполнение без экрана. При проектировании оставляют место для корпуса, соединений и кабеля. Направление потока и требования к монтажу проверяют по руководству PIUSI.
Внешний дисплей или контроллер нужно предусмотреть отдельно. Для системы дозирования потребуется также управляемый элемент, который прекращает подачу: один импульсный счётчик не останавливает насос после заданного количества литров.
Питание и электрическое подключение
Герконовый датчик изменяет состояние контакта при вращении турбины. В руководстве он описан как одноканальный передатчик импульсов. Приёмное устройство получает эти сигналы и считает прошедший объём по своему коэффициенту.
Отдельного источника питания самого датчика не требуется: подключение выполняют к импульсному входу приёмного прибора по двухпроводной схеме PIUSI. Это не выход силового питания и не команда включения насоса.
Руководство ограничивает напряжение контактной цепи 28 В переменного или постоянного тока и ток 0,5 мА. Для ресурса контакта рекомендован меньший ток — около 0,1 мА. Вход контроллера проверяют по этим значениям до подключения; обычный силовой вход 24 В не считается автоматически подходящим импульсным входом.
Калибровка внешнего учёта
Настройку выполняют в подключённом импульсном приёмнике. При контрольной выдаче сравнивают известный объём с показаниями системы и корректируют коэффициент по её инструкции.
Для замены старого TURBINOX важно сохранить правильную настройку именно нового экземпляра. Если прежний датчик или контроллер имел другой коэффициент, механическое совпадение резьбы не обеспечит верные литры на экране.
Обслуживание измерительного узла
Руководство не требует регулярной разборки турбинного механизма. Возможные работы связаны с уплотнением и заменой измерительного узла при серьёзном блокировании турбины загрязнениями.
Если сигнал пропал или показания изменились, проверяют отдельно движение жидкости и приём импульсов. Проблема подачи, заедающая турбина и неподходящий вход контроллера требуют разных действий; изменение коэффициента не исправляет механическое загрязнение.
Чем отличается от других TURBINOX
F0042001A — отдельное угловое исполнение с поворотом потока на 90 °. Оно решает другую задачу компоновки трубопровода. У F0042000A поток проходит прямо, и заменять эти версии без проверки места установки не следует.
Примеры применения
- Стационарная раздача AdBlue. Датчик стоит в линии, а литры отображаются на отдельной панели у оператора.
- Выдача технической жидкости на производстве. Контроллер получает количество, прошедшее через трубопровод, без чтения показаний на самом корпусе.
- Сервисный участок. Учёт воды, совместимого антифриза или стеклоомывающей жидкости в системе с внешним измерительным прибором.
- Замена импульсного датчика. Восстановление существующей линии после проверки среды, расхода и электрического входа контроллера.
Частые вопросы о TURBINOX
Где я увижу выданные литры?
На внешнем дисплее или в контроллере. У F0042000A своего экрана нет.
Нужны ли батарейки?
Нет. Герконовый датчик подключается к приёмнику по схеме PIUSI и не требует отдельного питания.
Можно ли подключить к любому входу 24 В?
Нет. Нужен подходящий импульсный вход, соблюдение схемы и пределов контактной цепи:28 В и 0,5 мА.
Подойдёт ли для AdBlue?
Да, эта группа жидкостей указана производителем. Остальные материалы и чистота линии также должны соответствовать работе с AdBlue.
Можно ли считать масло?
Руководство предусматривает совместимые масла, но подбирать нужно по фактическим свойствам жидкости и расходу 10–40 л/мин. Для густого масла нельзя ориентироваться только на список сред.
Почему контроллер считает неправильно после замены счётчика?
Проверьте коэффициент нового экземпляра, параметры входа и устойчивость потока. Калибровка выполняется во внешнем приёмном устройстве.
Счётчик отключит подачу после заданных литров?
Нет, он передаёт количество. Для дозирования контроллер должен управлять клапаном или насосом.
Чем INLINE отличается от угловой версии?
F0042000A — прямой корпус для линии. У F0042001A выход расположен под 90 °, что меняет компоновку подключения.
