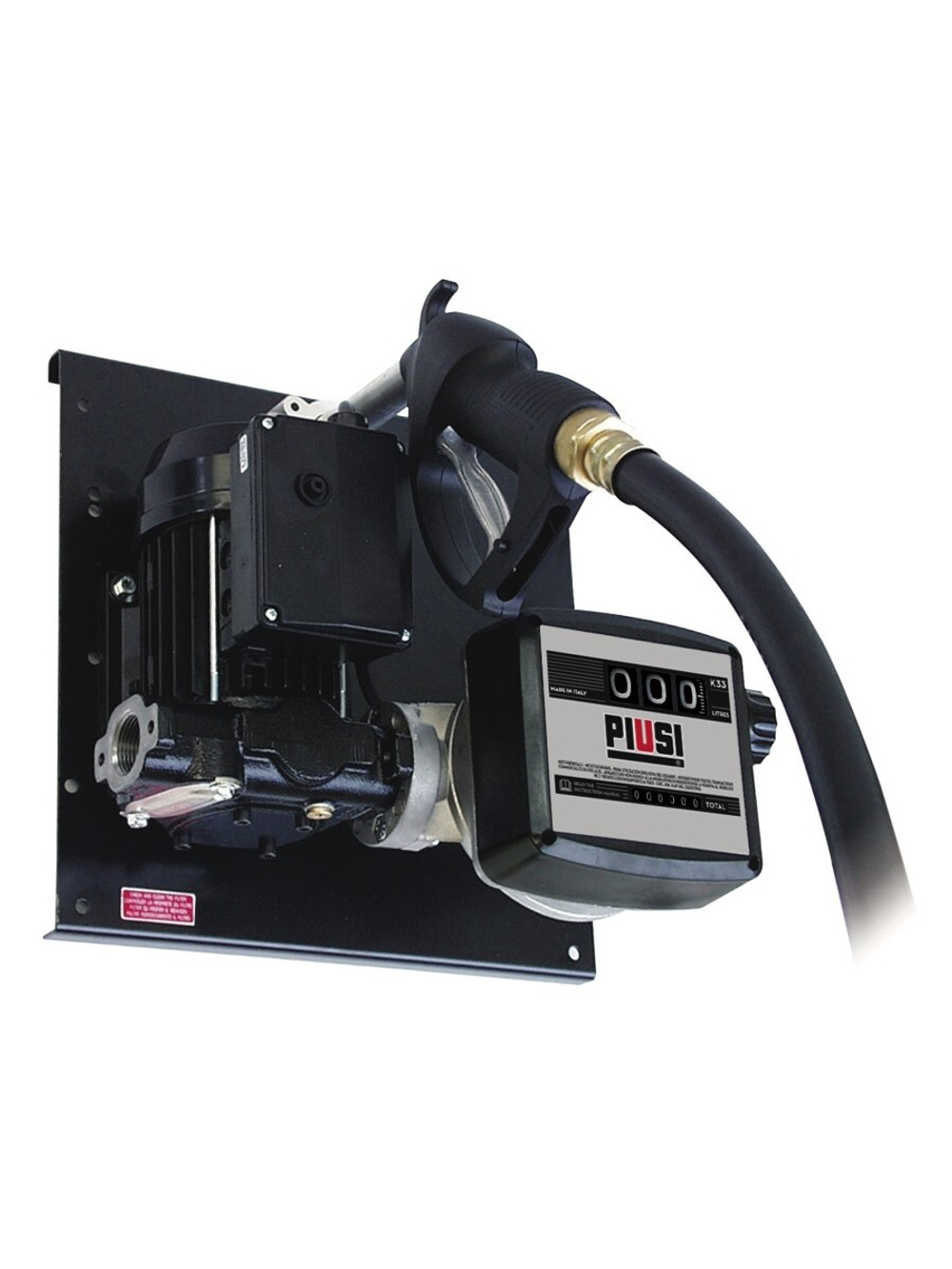

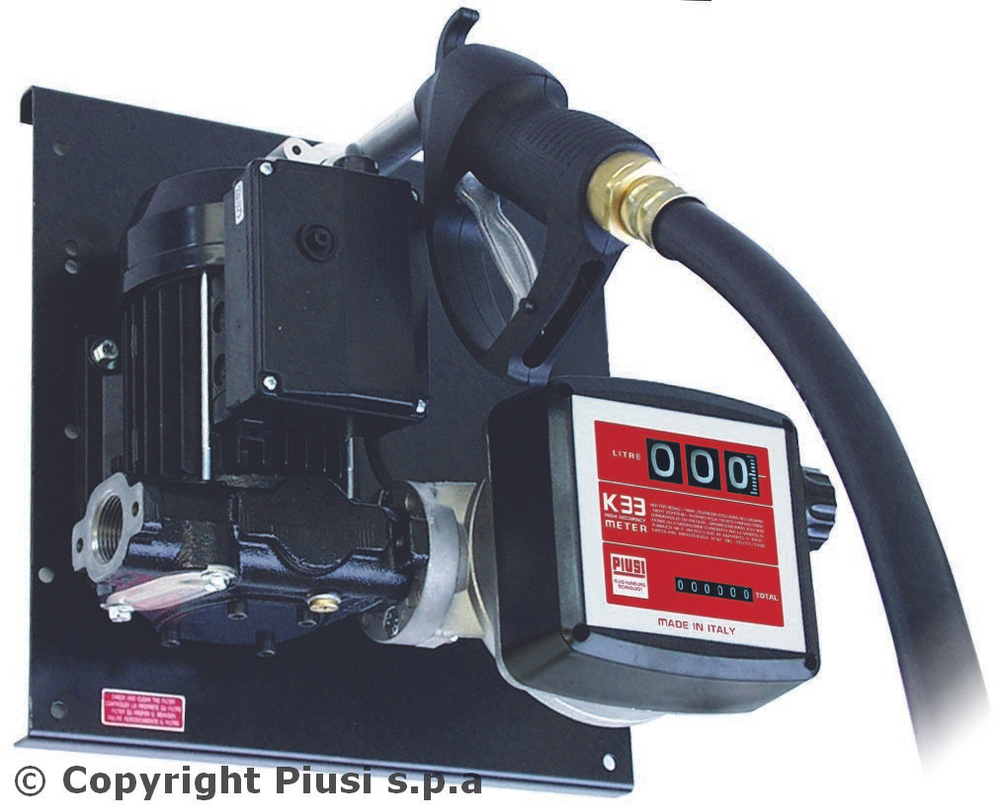

PIUSI ST E120 K33 (000395000) — комплект для выдачи дизельного топлива с сетевым насосом E120, механическим счётчиком K33 и ручным пистолетом SELF3000. Производительность комплектного исполнения — до 90 л/мин. Питание — 230 В,50 Гц.
Станцию выбирают для собственного заправочного поста автопарка, хозяйства или предприятия. Основное раздаточное оборудование собрано в одном блоке; оператор видит выданный объём на счётчике и управляет подачей ручным пистолетом. Резервуар и всасывающую линию подбирают для места установки.
Насос E120 и механический учёт K33
Электрический насос создаёт поток топлива, механический счётчик измеряет прошедший объём, а рукав подводит пистолет к баку машины. У такого поста есть местный учёт выдачи без необходимости использовать отдельный электронный терминал.
У K33 трёхразрядная сбрасываемая шкала для отдельной операции и шестизначный сумматор. Перед заправкой обнуляют текущий объём, а общий счётчик позволяет следить за накопленной выдачей.
Заявленная погрешность счётчика — 1% при соблюдении условий производителя. Возможность калибровки помогает согласовать показание с рабочими условиями, но не устраняет воздух в потоке или неисправность насосной линии.
Ручной пистолет и рукав 4 м
В 000395000 установлен SELF3000 с ручным управлением и поворотным соединением. Оператор открывает выдачу и следит за заполнением бака. Автоматическая отсечка при полном баке у этого пистолета не является заявленной функцией.
Раздаточный рукав длиной 4 м имеет внутренний диаметр 25 мм и соединение 1″ BSP. Его длину учитывают при размещении станции относительно машин. Рукав должен подходить к горловине без натяжения и опасного пересечения рабочей зоны.
Поворотное соединение облегчает изменение положения пистолета относительно рукава. Оно не меняет ручной способ управления и не превращает пистолет в дозирующее устройство.
Подача 90 л/мин относится к комплекту
Для этого артикула указан расход до 90 л/мин. Не следует подменять его максимальным показателем отдельного E120: счётчик, рукав и пистолет влияют на работу всей сборки.
Фактическая скорость заправки зависит также от условий забора топлива. Удлинение всасывающей линии, большой перепад высоты и сопротивление арматуры могут ограничивать выдачу. Показатель высоты всасывания до 5 м не означает сохранения максимального расхода при любой установке на этой высоте.
Сетевое питание и рабочий режим
Исполнение 000395000 рассчитано на 230 В переменного тока и частоту 50 Гц. Мощность двигателя — 1150 Вт, ток — 5,7 А. Для станции предусмотрен непрерывный режим работы в допустимых условиях, выключатель и кабель питания 2 м.
Степень защиты IP55 учитывают при выборе места размещения. Подключение и защиту электросети выбирают по параметрам оборудования и требованиям его инструкции; IP55 само по себе не является разрешением устанавливать станцию в любой окружающей среде.
Подключение к топливному резервуару
Станция предназначена для дизельного топлива. Всасывающую линию, соединения и оснащение резервуара подбирают под конкретное место установки. Они должны обеспечивать устойчивый забор без подсоса воздуха.
Встроенный фильтрующий блок в составе 000395000 не указан. Если по условиям хранения требуется очистка топлива или водоотделение, подбирают подходящий фильтр с учётом расхода и места установки. Сетка на заборе и отдельный фильтр тонкой очистки решают разные задачи.
Комплектация 000395000
- Насосный блок PIUSI ST с E120 и выключателем.
- Механический счётчик K33.
- Ручной пистолет SELF3000 с поворотной муфтой.
- Раздаточный рукав 4 м, внутренний диаметр 25 мм.
- Кабель питания 2 м.
Не следует считать резервуар, всасывающий комплект и дополнительную фильтрацию частью поставки без отдельного подтверждения заказа.
Частые вопросы о ST E120 K33
Пистолет отключится, когда бак наполнится?
В 000395000 установлен ручной SELF3000. За заполнением следит оператор, который прекращает выдачу.
Можно ли выставить 50 литров, чтобы станция сама остановилась?
K33 показывает количество выданного топлива, но не управляет автоматическим отпуском заданного объёма. Для такой задачи нужна система предустановки и управления подачей.
Подойдёт ли комплект для бензина?
Это дизельное исполнение. Бензиновый пост требует отдельно подтверждённого оборудования для соответствующей среды и условий размещения.
Почему на насосе E120 и у готовой станции может быть разная производительность?
Комплект включает счётчик и раздаточную арматуру. Для выбора станции ориентируются на расход комплектного исполнения 000395000 — до 90 л/мин и условия установки.
Можно ли откалибровать счётчик?
Да. Для K33 предусмотрена калибровка по инструкции PIUSI.
Нужен ли аккумулятор?
Нет. Этот артикул работает от сети 230 В 50 Гц. Для автономного питания 12/24 В выбирают другую станцию.
