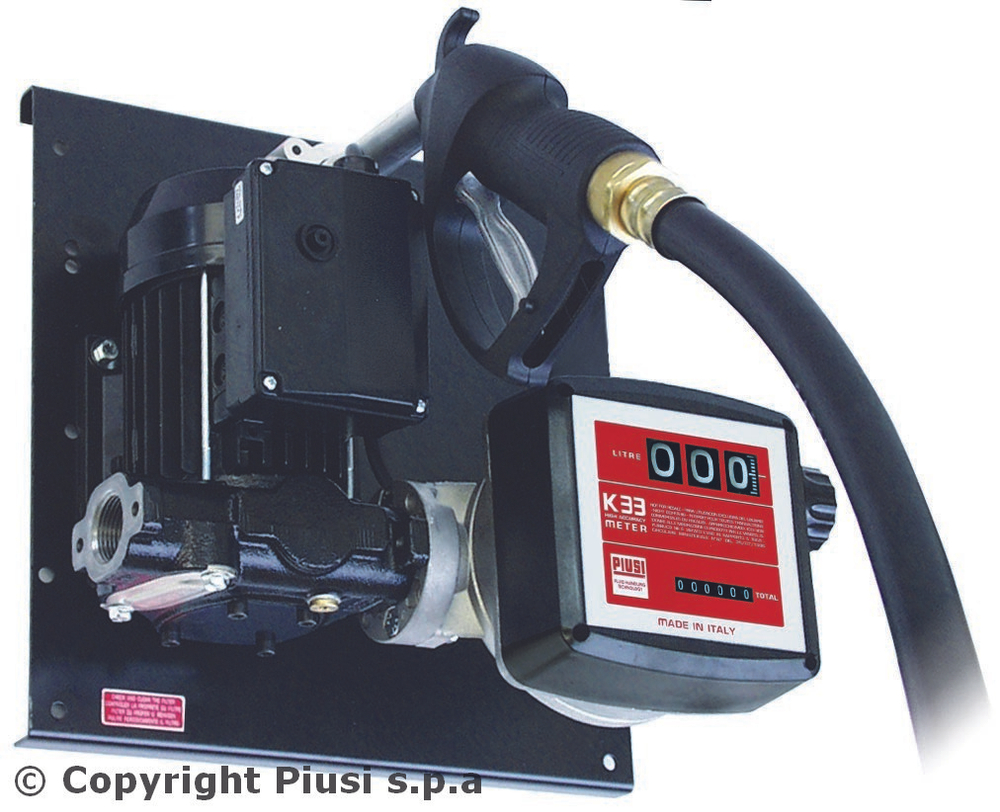

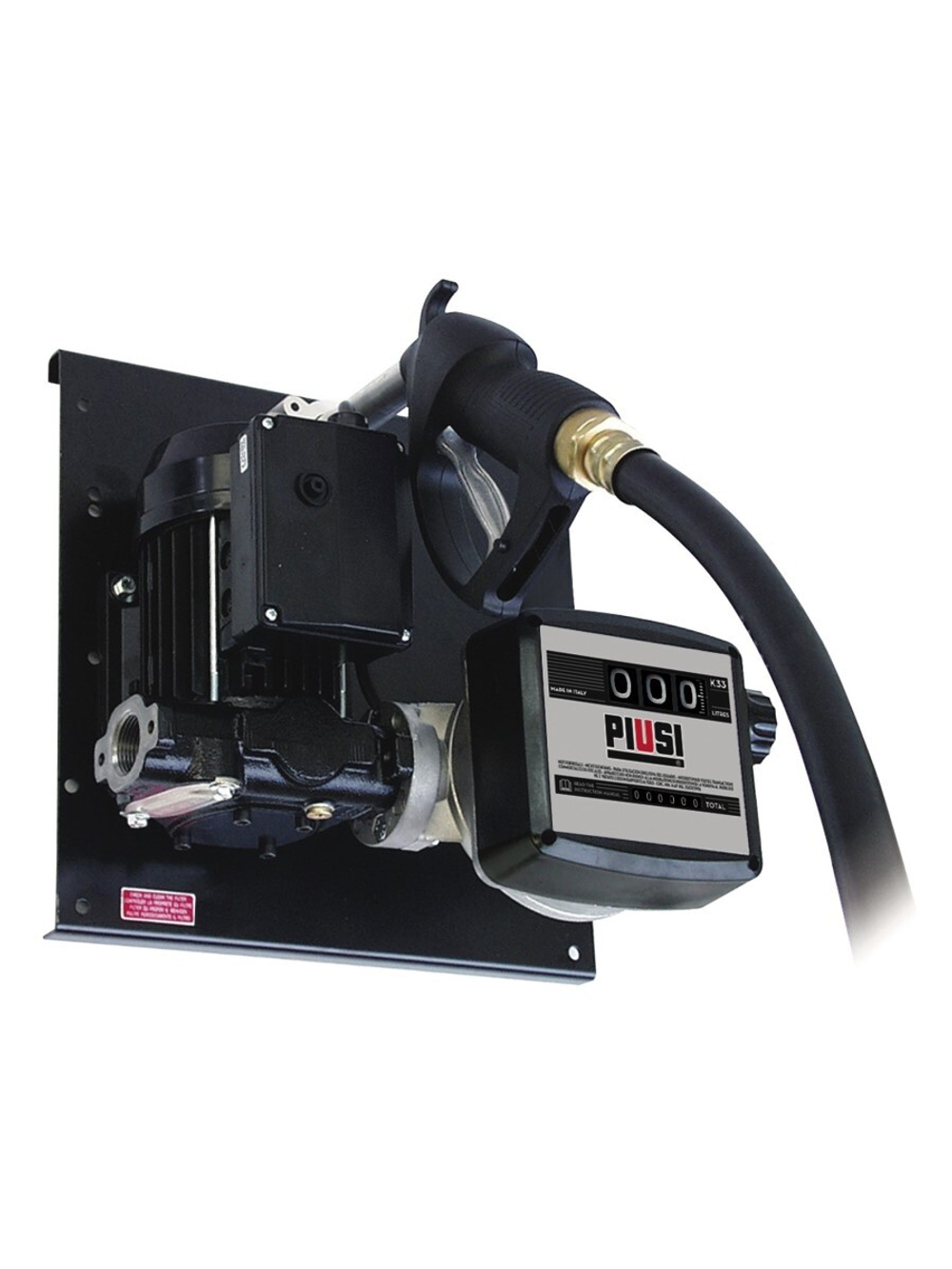

PIUSI ST E120 K33 A120 (000397000) — стационарный раздаточный комплект для дизельного топлива с механическим учётом выдачи. В состав входят электрический насос E120, счётчик K33 и автоматический пистолет A120 с рукавом 4 м. Питание — однофазная сеть 230 В, 50 Гц; заявленная подача собранного комплекта — до 90 л/мин.
Комплект устанавливают рядом с резервуаром на заправочном посту предприятия. Он подходит для выдачи топлива в баки грузовиков, автобусов и строительной техники, когда нужны местный счётчик и автоматический пистолет без электронной системы управления доступом.
Насос, счётчик и пистолет на одном посту
Насос забирает дизельное топливо из ёмкости, направляет его через K33 и раздаточный рукав к пистолету. Оператор видит объём текущей выдачи непосредственно на механической шкале. Для прекращения подачи пистолет закрывают; автоматический механизм A120 также срабатывает при заполнении бака в предусмотренных условиях.
Рукав длиной 4 м с внутренним диаметром 1″ позволяет расположить раздаточный узел рядом с местом остановки техники. Поворотное соединение пистолета облегчает обращение с рукавом. В комплекте предусмотрены выключатель и кабель питания 2 м.
Какая производительность будет на посту
Для артикула 000397000 указана подача до 90 л/мин. Это характеристика комплекта: цифры из названия отдельно взятого E120 нельзя переносить на скорость выдачи через счётчик, рукав и пистолет.
Фактический расход зависит от расположения резервуара, состояния всасывающей линии и фильтров. При проектировании поста сначала определяют высоту забора и длину трубопровода, затем проверяют, сможет ли насос обеспечить нужную выдачу в этих условиях.
Комплект рассчитан на непрерывный режим работы при соблюдении требований PIUSI. Это не разрешение оставлять насос включённым с закрытым пистолетом: подача и остановка должны соответствовать инструкции.
Механический учёт топлива
K33 имеет сбрасываемую трёхразрядную шкалу текущей выдачи и шестизначный накопительный счётчик. Текущую шкалу обнуляют перед новой заправкой, общий счётчик используют для контроля суммарного объёма. Возможна калибровка; заявленная погрешность — ±1% в рабочих условиях счётчика.
Комплект помогает вести внутренний учёт расхода топлива. Для коммерческих расчётов отдельно проверяют метрологические требования и документы конкретной поставки: наличие K33 само по себе не подтверждает пригодность всего поста для продажи топлива.
Подключение к резервуару и сети
Резьбовые подключения — 1″ BSP. Всасывающую линию подбирают под резервуар и условия забора. Указанный предел высоты всасывания до 5 м нельзя рассматривать отдельно от сопротивления рукава, клапана и фильтра.
Электродвигатель работает от 230 В, 50 Гц; указанный ток — 5,7 А. Перед установкой обеспечивают подходящее электроподключение и место для обслуживания счётчика и насосного узла.
Встроенного фильтра тонкой очистки в этом исполнении нет. Донный фильтр на заборе, если он предусмотрен схемой, не заменяет отдельную очистку от мелких примесей или воды. Фильтр выбирают с учётом дизельного топлива и расхода поста.
Для каких задач подходит
- Автопарк: выдача дизельного топлива с контролем количества при каждой заправке.
- Строительная площадка: оснащение собственного резервуара раздаточным узлом для спецтехники.
- Сервисная база: стационарный пост с рукавом и пистолетом, которыми управляет оператор.
Артикул 000397000 обозначает именно связку E120, K33 и A120. При сравнении с другими ST проверяют насос, вид счётчика и пистолет: состав соседних исполнений может отличаться.
Частые вопросы
Можно ли заправлять бензином?
Это исполнение предназначено для дизельного топлива. Для бензина нужен специально подобранный комплект с соответствующими допусками.
Пистолет сам остановит заправку при полном баке?
Да, A120 имеет механизм автоматического отключения при заполнении бака. Условия его работы и положение пистолета должны соответствовать инструкции.
Можно ли задать 50 литров и получить автоматическую остановку?
Нет. K33 показывает выданный объём; это механический счётчик без электронной предустановки дозы. Автоотключение A120 связано с заполнением бака.
Нужен ли компрессор?
Нет. Насос E120 электрический и работает от сети 230 В.
Станция включает сам резервуар?
Нет. Это раздаточный комплект для установки на подходящем объекте хранения топлива. Ёмкость и всасывающую линию учитывают отдельно при комплектации поста.
