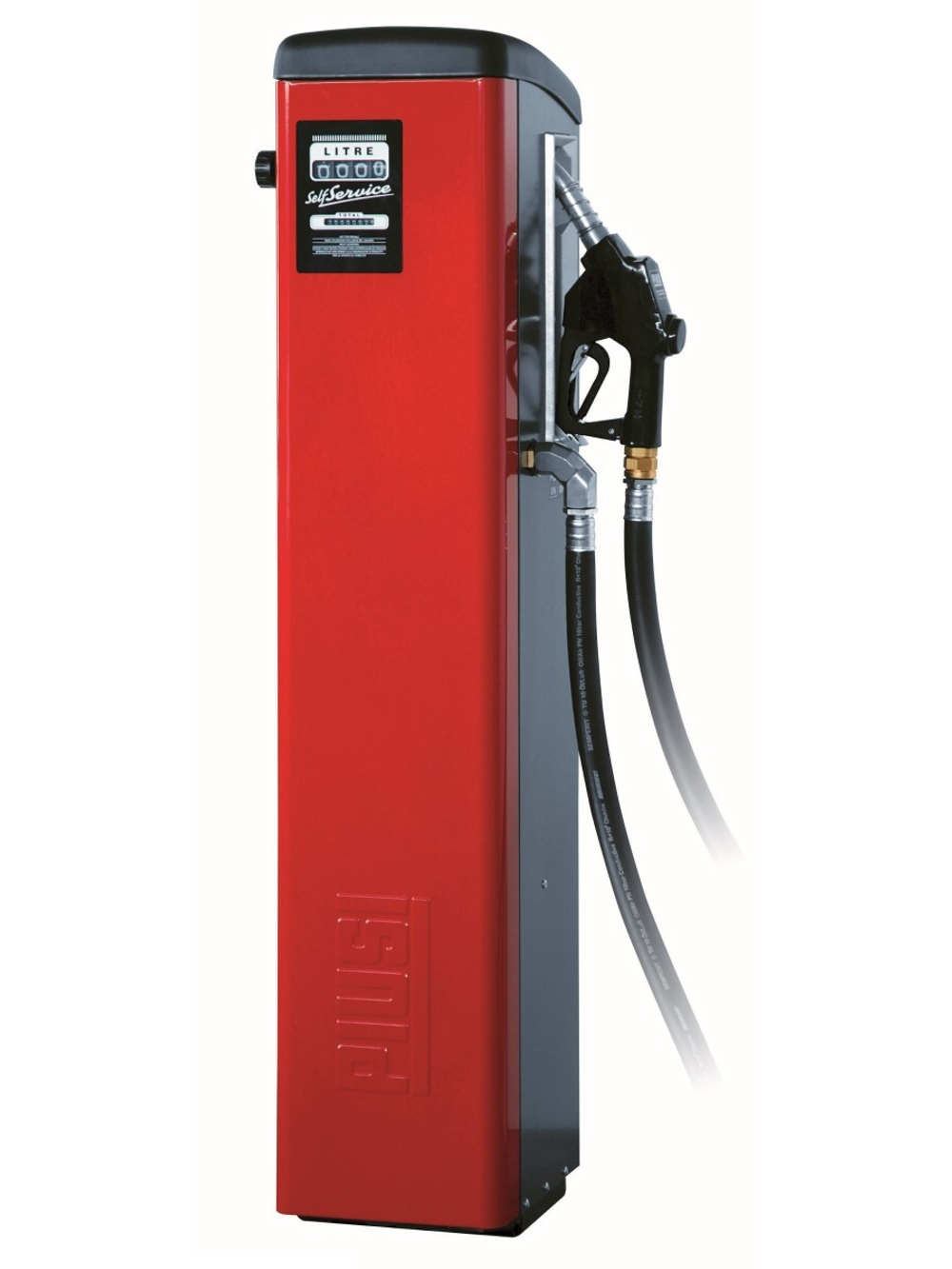

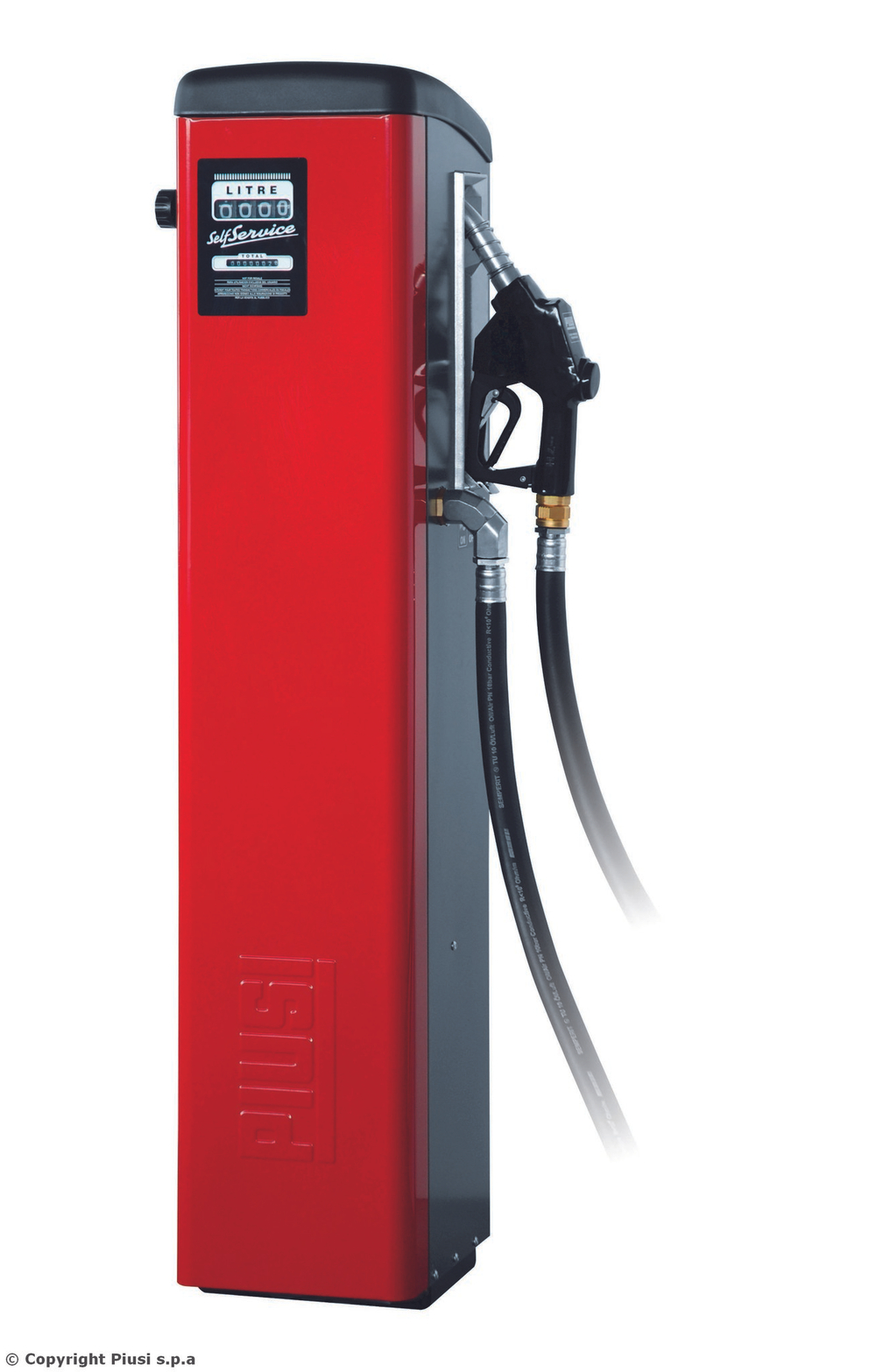

PIUSI SELF SERVICE 70 K44 (F0073701B) — стационарная колонка для ведомственной выдачи дизельного топлива. В одном корпусе объединены насос PANTHER 72, механический счётчик K44, фильтр и автоматический раздаточный пистолет A80. Максимальная подача — 70 л/мин.
Исполнение работает от сети 230 В,50 Гц. Раздаточный рукав длиной 4 м позволяет заправлять технику рядом с постом. Колонка подходит предприятию, которому нужен местный учёт топлива по механическому счётчику без электронной системы доступа водителей.
Насос, счётчик и пистолет в одном корпусе
Лопастной насос PANTHER 72 забирает дизельное топливо из подключённого резервуара. Далее поток проходит через узлы очистки и измерения и поступает по рукаву к пистолету. Счётчик K44 показывает объём выдачи, а пистолет A80 прекращает поток при заполнении бака.
Передняя дверца корпуса даёт доступ к внутреннему оборудованию при обслуживании. Для предприятия это готовая основа раздаточного поста, но топливный резервуар и всасывающую линию предусматривают в проекте установки отдельно.
Механический счётчик K44
K44 измеряет объём с помощью объёмного механизма с качающимся диском. Показания читаются на механическом регистре. Перед новой заправкой оператор сбрасывает текущую шкалу и контролирует выданные литры.
В этой версии счётчик служит для местного учёта. Он не идентифицирует водителей и не передаёт операции в программу сам по себе. Для разграничения доступа и автоматического журнала выбирают систему управления с соответствующими функциями.
У K44 четырёхразрядная шкала текущей операции и семизначный общий сумматор. Разрешение отсчёта — 0,1 л. Это позволяет читать отдельную заправку и контролировать общий объём независимо от обнуления текущей шкалы.
После калибровки для K44 указана погрешность ±1%. Калибровку проводят по контрольной выдаче согласно руководству счётчика. Этот параметр относится к измерению объёма и не является гарантией того, что автоматический пистолет остановится с точностью до 0,1 л.
Автоматический пистолет и фильтр
В комплект входит A80 с поворотным соединением. Автоматическая отсечка помогает остановить подачу при заполнении бака, но не задаёт объём заправки заранее. Для выдачи нужного количества оператор следит за показаниями K44.
Установлен фильтр тонкостью 30 мкм с водопоглощающей функцией. Он задерживает загрязнения и воду в пределах возможностей сменного элемента. Фильтр не даёт гарантии абсолютной чистоты топлива и требует обслуживания по состоянию.
Подача 70 л/мин и питание 230 В
70 л/мин — максимальная подача установки. Реальная скорость заправки зависит от расположения резервуара, всасывающей линии, сопротивления фильтра, рукава и пистолета. Длинная или слишком узкая подводка уменьшает поток даже при исправном насосе.
Мощность двигателя — 550 Вт, ток — 3,3 А. При подключении учитывают параметры сети и требования руководства колонки. Номинальное сетевое исполнение именно этого артикула — 230 В,50 Гц.
Подключение к резервуару
Вход топлива — 1½″ BSP. Подводящую линию выбирают под этот размер, герметичность и реальные условия всасывания. Размер входа колонки не следует путать с диаметром раздаточного рукава.
Колонку применяют для дизельного топлива. Бензин, AdBlue и вязкие масла требуют другого оборудования; автоматический пистолет или металлический корпус не делают эту систему подходящей для любой жидкости.
Комплектация
- Колонка SELF SERVICE 70 K44 в корпусе с сервисной дверцей.
- Насос PANTHER 72.
- Механический расходомер K44.
- Фильтрующий узел 30 мкм.
- Автоматический пистолет A80.
- Раздаточный рукав 4 м.
Частые вопросы
Входит ли резервуар для топлива?
Это раздаточная колонка. Для работы её подключают к отдельно предусмотренному запасу дизельного топлива.
Можно ли заранее задать 50 литров?
У этой механической версии нет функции предустановки дозы. Оператор контролирует объём по K44 и закрывает подачу.
Будет ли вестись учёт по водителям?
K44 показывает объём, но не идентифицирует пользователей. Для журнала по водителям нужна другая система управления.
Пистолет остановится, когда бак заполнится?
В комплекте установлен автоматический A80 с отсечкой при заполнении. Оператор всё равно контролирует процесс заправки.
Нужны ли батарейки для счётчика?
K44 — механический прибор. Сама колонка при этом требует электропитания 230 В для насоса.
Что уменьшает скорость заправки?
Сопротивление подводки, фильтра и раздаточной линии, а также условия всасывания. Максимальные 70 л/мин не гарантируются при любой схеме подключения.
Подходит ли колонка для бензина?
Нет. F0073701B предназначен для дизельного топлива.
