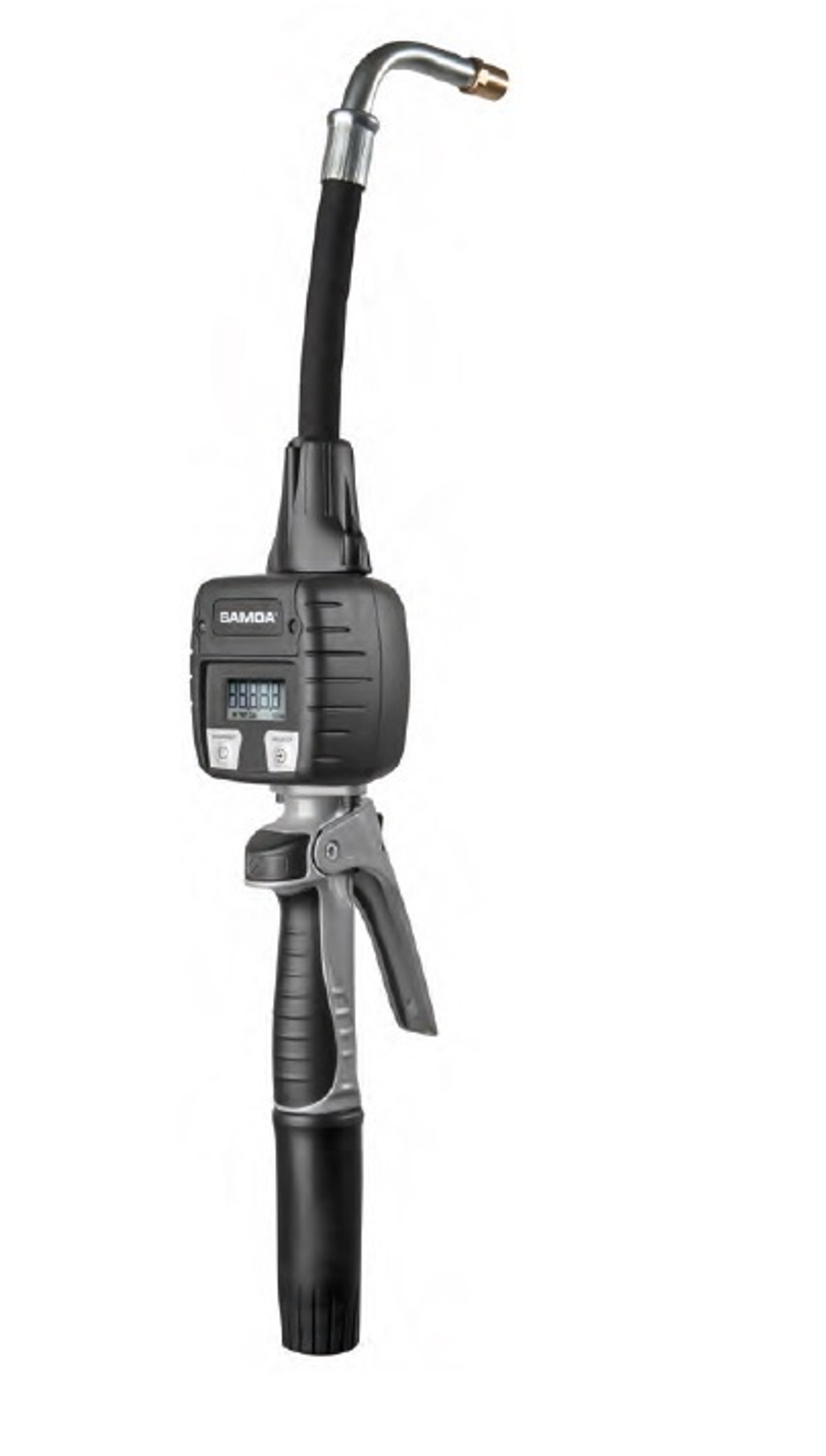

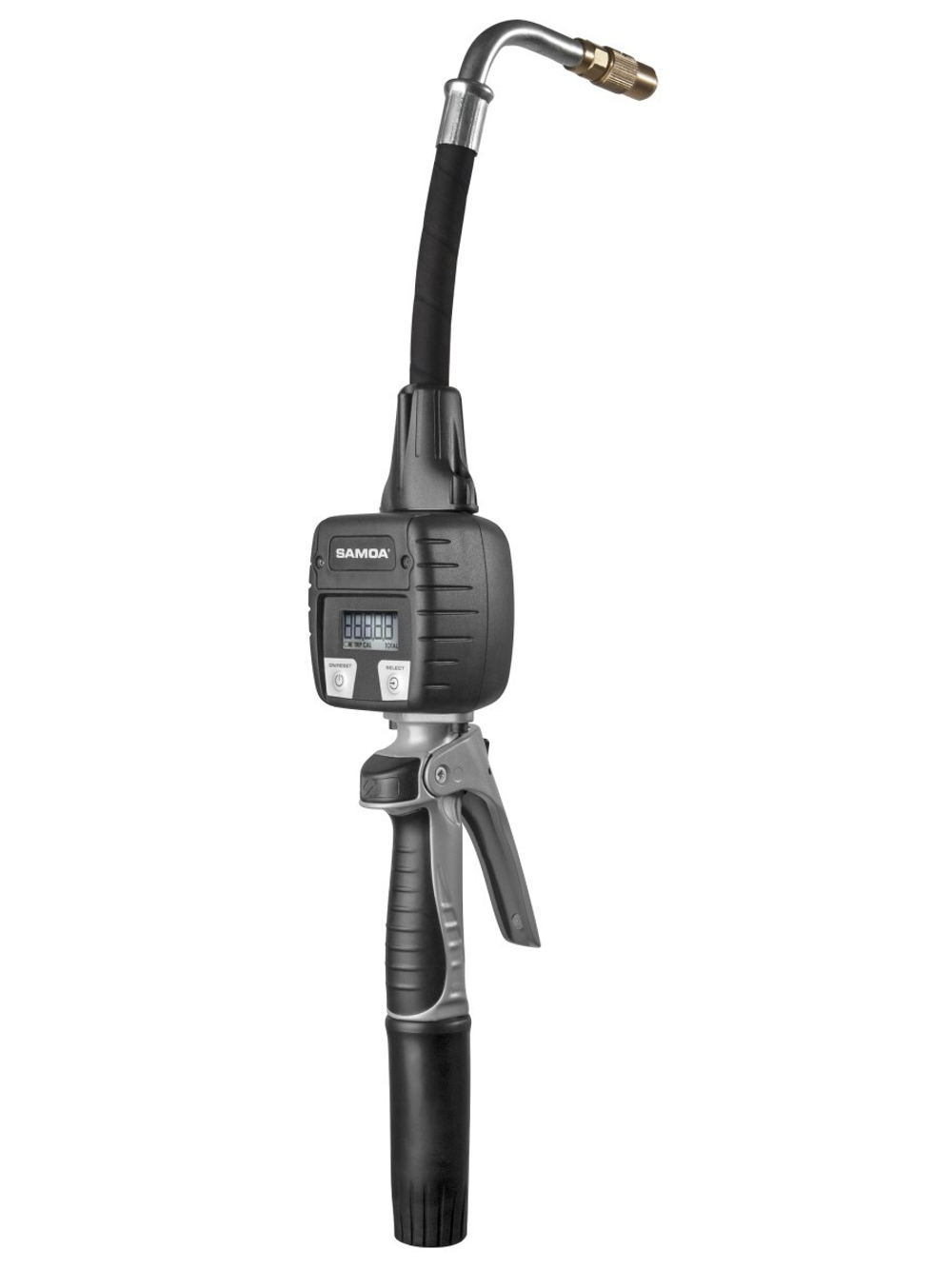

SAMOA EC30 365534 — раздаточный пистолет с электронным счётчиком для масел, ATF и совместимых растворов антифриза. Пропускная способность — до 30 л/мин, максимальное рабочее давление — 100 бар, погрешность измерения — ±0,5%.
Исполнение 365534 снабжено гибким выпускным наконечником 369228 с изгибом 90° и ручным каплеотсекателем. Пистолет устанавливают на конце напорного рукава, чтобы измерять количество жидкости непосредственно при заправке автомобиля или обслуживании оборудования.
Учёт каждой выдачи на дисплее
Измерительная камера работает на овальных шестернях. Проходящая жидкость вращает шестерни, а электронный регистр показывает выданный объём. На дисплее предусмотрены показания текущей операции, сбрасываемый промежуточный итог и общий накопительный объём.
Такой учёт удобен на посту обслуживания: оператор видит, сколько масла уже выдал, и заканчивает заправку по показаниям. Подача открывается рычагом вручную. Предустановки дозы и автоматической остановки после заданного числа литров у 365534 нет.
Гибкий наконечник с ручным клапаном
Гибкая выпускная часть позволяет подвести конец пистолета к горловине, которую неудобно обслуживать жёстким носиком. Выход изогнут на 90°. Ручной противокапельный клапан открывают и закрывают поворотом на четверть оборота.
Каплеотсекатель помогает ограничить подтекание из наконечника после выдачи. Он не является автоматической отсечкой при заполнении бака и не управляет количеством отпускаемой жидкости.
Рукоятка и входной поворотный узел
Раздаточный клапан объединён со счётчиком. Предусмотрены блокировка от случайного нажатия и возможность зафиксировать курок при продолжительной выдаче. Входной шарнир с фильтром облегчает поворот пистолета относительно рукава.
Счётчик защищён кожухом TPE, электронный регистр отделён от измерительной части. Электроника питается от сменных батареек AAA: подводить к пистолету кабель 230 В не требуется. Давление жидкости создаёт внешний насос.
Для каких жидкостей подходит EC30
Серия предназначена для совместимых минеральных и синтетических смазочных масел, трансмиссионных жидкостей ATF, антифриза на основе гликоля и его водных растворов. Температура жидкости — от −10 до +60 °C.
Среди материалов проточной части — ацеталь, алюминий, нержавеющая и оцинкованная сталь, NBR, TPU и полиамид. При нестандартном составе жидкости учитывают совместимость с этими материалами. Пистолет для маслораздачи не выбирают для бензина только потому, что он выдерживает высокое давление.
Подключение к маслораздаточной линии
Вход пистолета — 1/2″ BSP с внутренней резьбой. Насос, рукав, катушка и соединения подбирают с учётом предела 100 бар. Эта величина относится к допустимому давлению пистолета, а не к обязательному давлению выдачи.
До 30 л/мин — максимальная пропускная способность. Фактическая скорость зависит от вязкости и температуры масла, подачи насоса и сопротивления линии. Поэтому замена одного пистолета не гарантирует увеличение расхода на удалённом посту.
Выбор наконечника EC30
- 365534: гибкий наконечник 90°, ручной каплеотсекатель, выпускной узел 369228.
- 365535: гибкий наконечник 90°, автоматический противокапельный клапан, узел 369230.
- 365536: жёсткий наконечник 60°, ручной каплеотсекатель, узел 369232.
Выбор зависит от доступа к горловине и удобного способа закрывать выпускной клапан. Тип противокапельного наконечника не означает наличие электронного дозирования.
Работа на ремонтном посту
В автосервисе EC30 помогает видеть количество моторного или трансмиссионного масла непосредственно у горловины. На посту обслуживания автопарка показания текущей выдачи позволяют сопоставить заправку с заданием, а промежуточный итог — с расходом за выбранный период.
При переходе между разными жидкостями учитывают не только совместимость пистолета, но и чистоту всей линии. Наличие допуска к антифризу не означает, что остатки масла в том же рукаве допустимы для заправки системы охлаждения.
Частые вопросы
Пистолет сам остановится после выдачи 5 литров?
Нет. Счётчик показывает количество, а оператор закрывает подачу вручную.
Как закрыть каплеотсекатель?
У 365534 установлен ручной клапан с поворотом на четверть оборота. Это главное отличие от версии 365535 с автоматическим противокапельным наконечником.
Можно ли выдавать антифриз?
Да, совместимые гликолевые антифризы и водные растворы входят в перечень рабочих жидкостей. Учитывают состав и температуру конкретной смеси.
Можно ли обнулить счётчик перед работой?
Да. Текущую выдачу и промежуточный итог можно учитывать отдельно от общего накопленного объёма.
Нужно ли подключать пистолет к розетке?
Нет. Электронный регистр работает от батареек AAA. Для подачи жидкости нужен насос маслораздаточной системы.
Чем фиксация курка отличается от автоматической выдачи?
Фиксатор удерживает рычаг открытым, чтобы его не приходилось постоянно сжимать. Объём при этом контролирует оператор; остановка по числу литров не выполняется.
Подойдёт ли резьба 1/2″ NPT?
У исполнения 365534 вход 1/2″ BSP с внутренней резьбой. NPT — другой стандарт, поэтому ответную арматуру подбирают именно под BSP.
