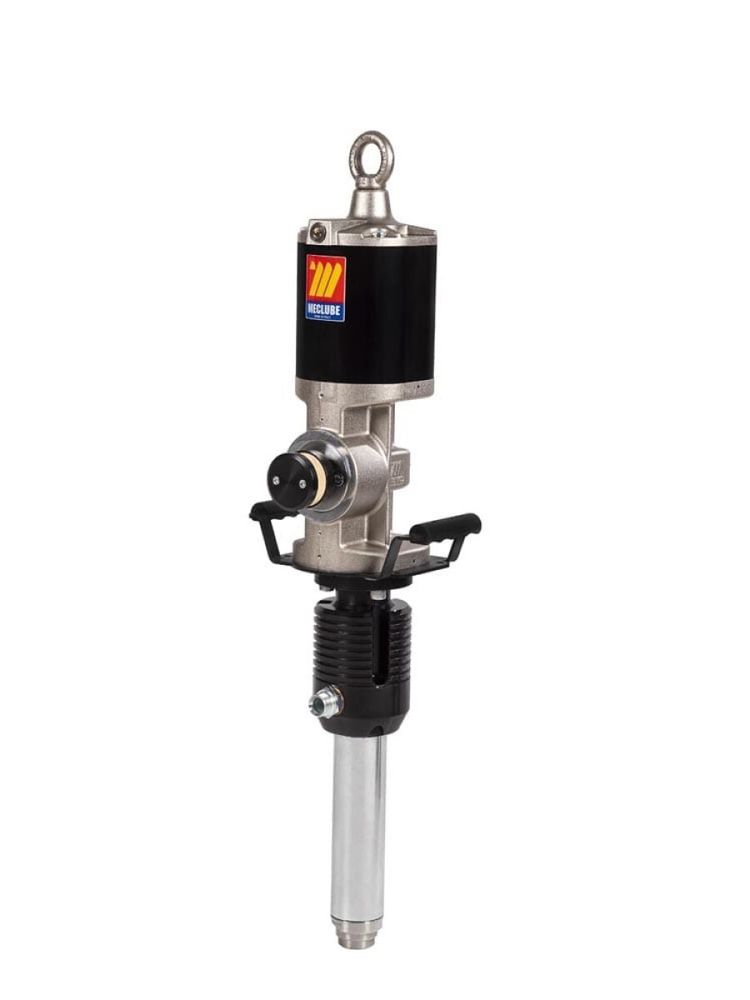

Meclube 1210 (021-1210-000) — промышленный пневматический поршневой насос двойного действия для подачи смазочных масел по стационарным трубопроводам. Предназначен для централизованных систем маслораздачи на промышленных предприятиях, маслоскладах, в крупных ремонтных мастерских и транспортных депо.
Насос имеет передаточное отношение 10:1 и производительность до 45 л/мин по каталогу Meclube. Работает от сжатого воздуха давлением до 8 бар. Фланцевая конструкция рассчитана на настенную или стационарную установку с подключением внешней всасывающей линии.
Подача масла на удалённые посты
Meclube 1210 разработан для систем, в которых масло необходимо подавать от общего резервуара к одному или нескольким раздаточным постам.
Насос подходит для распределительных магистралей с повышенным гидравлическим сопротивлением, возникающим из-за длины трубопроводов, вязкости масла, фильтров, счётчиков и шланговых катушек.
Такое оборудование используется, например, когда резервуары с маслом размещены в отдельном помещении, а раздаточные пистолеты установлены в разных зонах ремонтного цеха.
Фактическое количество одновременно работающих постов определяется расчётом потребления масла, сопротивления магистралей и возможностей пневмосети.
Передаточное отношение 10:1
Передаточное отношение 10:1 показывает соотношение давления масла на выходе и давления воздуха, подаваемого на пневмодвигатель.
При давлении воздуха 6 бар теоретическое давление масла при остановленном потоке может приближаться к 60 бар, а при 8 бар — к 80 бар.
Это расчётные значения, связанные с передаточным отношением. Фактическое давление при выдаче масла зависит от расхода и сопротивления системы.
Рабочее давление воздуха следует выбирать по необходимым параметрам раздачи и допустимому давлению подключённых рукавов, счётчиков, пистолетов и трубопроводов.
Производительность и вязкость масла
В техническом каталоге Meclube для модели 1210 заявлена производительность 45 л/мин при испытании с давлением воздуха 8 бар.
Производитель приводит характеристики на масле SAE 30, ISO VG 100, при температуре 20 °C.
Реальная подача зависит от нескольких факторов:
- Вязкости масла и температуры его хранения.
- Давления и фактического расхода сжатого воздуха.
- Длины и внутреннего диаметра всасывающего трубопровода.
- Гидравлического сопротивления напорной магистрали.
- Количества одновременно открытых раздаточных постов.
- Состояния фильтров, клапанов и соединительной арматуры.
Для холодного масла высокой вязкости, а также для длинных распределительных линий необходимо предварительно рассчитать потери давления и ожидаемый расход.
Поршневой механизм двойного действия
Meclube 1210 оснащён пневматическим поршневым механизмом двойного действия. Подача масла осуществляется при движении поршня в обоих направлениях.
Такая конструкция обеспечивает более равномерную подачу по сравнению с насосами, у которых рабочий ход осуществляется только в одном направлении.
Уплотнения изготовлены из полиуретана. Насос предназначен для подачи смазочных масел различной вязкости и других жидкостей, совместимость которых подтверждена производителем.
Требования к сжатому воздуху
Для работы насос подключается к промышленной системе сжатого воздуха. Meclube указывает рабочее давление до 8 бар и расход воздуха 2,90 м³/мин при 8 бар.
Важно: расход 2,90 м³/мин — существенная нагрузка на пневмосеть. При выборе компрессора необходимо учитывать не только давление, но и его фактическую производительность, режим использования насоса и других потребителей воздуха.
Производитель рекомендует подавать фильтрованный и смазанный воздух. Для этого следует предусмотреть соответствующее оборудование подготовки воздуха с регулятором давления.
Недостаточная производительность компрессора может привести к падению давления при работе и уменьшению подачи масла.
Монтаж и подключение
Модель 1210 имеет фланцевое исполнение для установки на стене или другом стационарном основании.
Основные присоединения:
- Вход сжатого воздуха — G 1/2″, внутренняя резьба.
- Выход масла — G 3/4″, наружная резьба.
- Модульное соединение всасывающей части — G 1″, внутренняя резьба.
Насос можно подключить к стационарному резервуару с помощью подходящей всасывающей линии. Её длину, диаметр и расположение необходимо определить с учётом вязкости жидкости и сопротивления всасыванию.
При монтаже важно обеспечить прочность основания, доступ для обслуживания и отсутствие недопустимой нагрузки на корпус от трубопроводов.
Напорная магистраль должна быть рассчитана на давление, которое может развивать насос. Для защиты системы от избыточного давления необходимо предусмотреть соответствующие устройства согласно проекту.
Комплектация и готовая система
Артикул 021-1210-000 обозначает промышленный пневматический насос Meclube 1210 во фланцевом исполнении.
Для создания готовой системы маслораздачи дополнительно подбираются:
- Резервуар для хранения масла.
- Всасывающая магистраль и соединительная арматура.
- Монтажное крепление с учётом конструкции основания.
- Фильтр-регулятор и оборудование смазки сжатого воздуха.
- Напорный трубопровод, фитинги и необходимые защитные клапаны.
- Шланговые катушки и раздаточные пистолеты.
- Счётчики масла, если требуется учёт выданного объёма.
Рукава, счётчики и раздаточные пистолеты не следует считать частью комплекта 021-1210-000 без отдельного подтверждения состава поставки.
Где используется
- Ремонтные депо: подача смазочных масел по магистралям к нескольким постам обслуживания техники.
- Грузовые автопарки: централизованное распределение масел от общего резервуара.
- Промышленные предприятия: организация стационарных линий подачи технических масел.
- Карьерные предприятия: комплектация маслоскладов и ремонтных участков для обслуживания спецтехники.
- Крупные автосервисы: системы маслораздачи с протяжёнными трубопроводами и несколькими точками выдачи.
Отличие от Meclube 905
Промышленные пневматические насосы Meclube 905 и 1210 предназначены для стационарных систем подачи масла, но имеют разные характеристики.
- Meclube 905: передаточное отношение 5:1, паспортная подача до 50 л/мин по каталогу.
- Meclube 1210: передаточное отношение 10:1, паспортная подача до 45 л/мин.
Модель 1210 следует рассматривать там, где требуется больший запас давления для преодоления сопротивления системы. При этом повышение передаточного отношения не означает автоматического увеличения расхода.
Если условия эксплуатации позволяют использовать насос с меньшим передаточным отношением, рассмотрите Meclube 905 с соотношением 5:1.
Частые вопросы
Для чего предназначен Meclube 1210?
Для подачи смазочных масел из стационарных резервуаров по распределительным магистралям, включая системы с несколькими постами маслораздачи.
Можно ли установить насос непосредственно на бочку 200 литров?
Модель 1210 предназначена для настенного или стационарного монтажа с модульным подключением всасывания. Это не готовое бочковое исполнение с погружной трубой стандартной длины.
Какое давление масла может создавать насос?
Передаточное отношение 10:1 позволяет теоретически получать до 80 бар при давлении воздуха 8 бар. Фактические параметры зависят от условий работы.
Подходит ли насос для трансмиссионного масла?
Meclube предназначает серию для смазочных масел низкой и высокой вязкости. Для конкретного трансмиссионного масла следует проверить вязкость при рабочей температуре и ожидаемую
