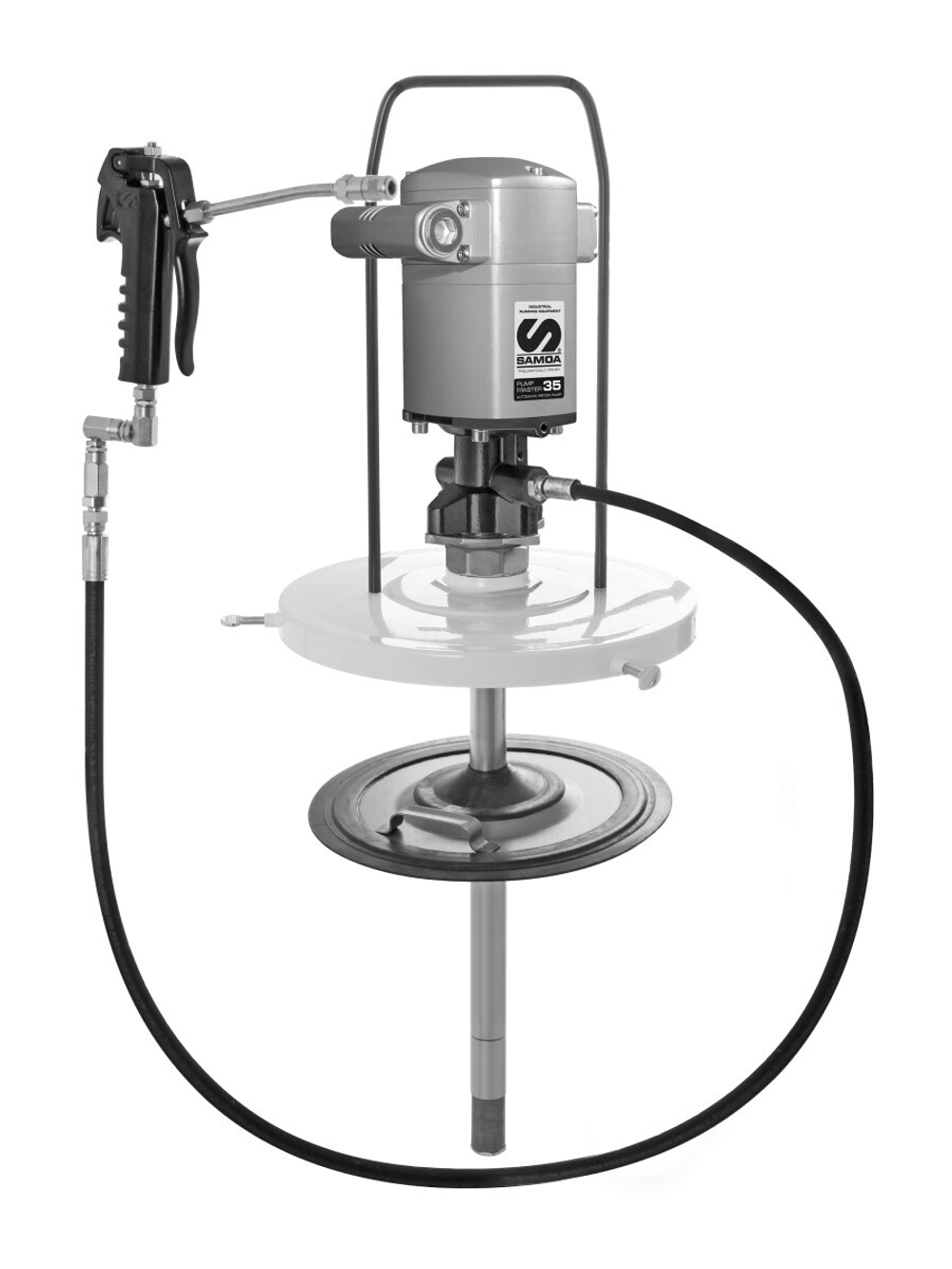

SAMOA 423021 — пневматический комплект для подачи консистентной смазки из ведра 18 кг. В его основе установлен насос PumpMaster 35 530630 с коэффициентом давления 60:1. В поставку также входят крышка, следящая пластина, рукав 2 м и смазочный пистолет с Z-образным шарниром.
Комплект используют для обслуживания пресс-маслёнок на транспорте, строительной, сельскохозяйственной и промышленной технике. Для работы требуется компрессор или пневмосеть. Установка подходит для ремонтного поста, где смазку нужно подавать из заводской тары через отдельный пистолет.
Насос, крышка и следящая пластина
- Насос PM35 530630 создаёт давление и перемещает смазку в напорную линию.
- Крышка 418013 удерживает насос над совместимым ведром.
- Следящая пластина 417001 опускается вместе с уровнем смазки и помогает её забору.
- Рукав 412390, 2 м × 3/8″ соединяет насос с пистолетом.
- Пистолет 413080 с Z-шарниром позволяет направлять наконечник к обслуживаемой точке.
Как работает PumpMaster 35
Сжатый воздух приводит пневматический двигатель, который перемещает поршневой механизм. Насос забирает смазку через погружную часть и направляет её в рукав. Оператор открывает пистолет для подачи в пресс-маслёнку.
PM35 — насос двойного действия: материал подаётся при движении поршня в обе стороны. Пневмодвигатель имеет эффективный диаметр 80 мм и ход 80 мм. Конструкция рассчитана на работу в системах распределения и выдачи смазки.
Следящая пластина лежит над смазкой и перемещается вниз по мере её расхода. Она уменьшает образование воздушных карманов возле заборника, поэтому комплект удобен для подачи из ведра без постоянного перекладывания продукта в отдельный резервуар.
Коэффициент давления 60:1
Отношение 60:1 показывает расчётное повышение давления смазки относительно давления воздуха. Например, 5 бар воздуха соответствуют примерно 300 бар по этому отношению. Фактический режим выдачи зависит от нагрузки и расхода.
Для самого насоса 530630 указан диапазон воздуха 2–10 бар и максимальное выходное давление 600 бар. Эти 600 бар относятся к насосному агрегату, а не автоматически ко всем принадлежностям собранного комплекта.
Регулятор воздуха настраивают по допустимому давлению рукава, пистолета и соединений. Если какой-либо компонент имеет меньший предел, его учитывают при настройке. Увеличение воздуха не должно заменять проверку проходимости обслуживаемого узла.
Подача смазки и выбор компрессора
Для PM35 60:1 в каталоге приведены подача непрерывного режима 900 г/мин при 80 циклах в минуту и максимальная свободная подача 2 кг/мин. Расход через пистолет и пресс-маслёнку будет зависеть от сопротивления рукава и самого узла.
Консистенция и температура смазки также влияют на скорость работы. Холодный материал труднее проходит через длинный рукав и узкие каналы. При подборе сообщите марку смазки, рабочую температуру и расстояние от установки до точек обслуживания.
Расход воздуха насоса в каталожных условиях составляет 450 нормальных л/мин при 5 бар, смазке NLGI 2 при 20 °C и 80 циклах в минуту. Это характеристика указанного режима. Компрессор и подвод воздуха должны обеспечить необходимый расход у насоса, а не только давление в ресивере.
Какая смазка подходит
Насос PumpMaster 35 530630 рассчитан на консистентную смазку до NLGI 2. Конкретный продукт выбирают по требованиям обслуживаемой техники, а рабочую температуру учитывают при расчёте подачи.
Установка на ведро 18 кг
У 423021 комплектная крышка и следящая пластина подобраны для ведра 18 кг. Погружная труба насоса 530630 имеет длину 516 мм, общая высота насоса — 803 мм. Эти размеры полезны при проверке глубины тары и места над установкой.
Пластина SAMOA 417001 имеет каталожный диапазон диаметра 260–298 мм. Перед заказом измерьте ведро: одинаковая масса смазки не означает одинаковую форму и диаметр упаковки.
Установку размещают рядом с обслуживаемой машиной с учётом рукава 2 м. Если требуется чаще перемещать комплект между постами, подходящее основание или тележку выбирают отдельно.
Подключение воздуха и работа пистолетом
Вход воздуха и выход смазки насоса имеют внутреннюю резьбу 3/8″ BSP. Ответные соединения подбирают по назначению: воздушная линия и рукав высокого давления работают в разных условиях.
Комплектный Z-шарнир помогает менять положение пистолета относительно рукава. Это полезно возле пресс-маслёнок на шарнирах, пальцах и других узлах с неудобным доступом. Оператор управляет подачей непосредственно пистолетом.
Для учёта выданной смазки выбирают отдельный измеритель, пригодный для такого материала и давления. Счётчик жидкого масла не следует использовать для консистентной смазки только по совпадению размера резьбы.
Где используется
- Грузовой автопарк: обслуживание узлов с пресс-маслёнками на посту технического обслуживания.
- Строительное предприятие: подача смазки к шарнирам и пальцам машин рядом с ремонтной зоной.
- Мастерская хозяйства: смазывание тракторов, навесных агрегатов и другой обслуживаемой техники.
- Промышленная мастерская: локальный смазочный пост со сжатым воздухом и запасом в ведре.
Комплектация и принадлежности
- Насос SAMOA PumpMaster 35 530630.
- Крышка ведра 418013.
- Следящая пластина 417001.
- Рукав 412390 длиной 2 м, размером 3/8″.
- Пистолет для смазки 413080 с Z-шарниром.
Тележка и счётчик в стандартной строке 423021 отсутствуют. Воздушное подключение и оборудование подготовки воздуха согласуют под пневмосеть предприятия. Если нужен полностью оснащённый передвижной пост, проверьте состав соответствующего комплектного артикула.
Частые вопросы
Подойдёт ли комплект для ведра 20 кг?
423021 указан для ведра 18 кг. Даже если насос допускает другую тару, комплектные крышку и пластину подбирают по её фактическим размерам.
Следящая пластина входит в поставку?
Да, предусмотрена SAMOA 417001. Каталожный размерный диапазон — 260–298 мм; фактическую тару проверяют при подборе.
Есть ли тележка?
В стандартной комплектации 423021 тележка не указана. Для частого перемещения её подбирают отдельно.
Какое давление развивает насос?
Предел самого PM35 — 600 бар при коэффициенте 60:1. Рабочую настройку ограничивают также допустимые параметры рукава, пистолета и соединений.
Какой расход воздуха нужен?
Каталожный ориентир — 450 нормальных л/мин при 5 бар, NLGI 2 при 20 °C и 80 циклах в минуту. На другом режиме расход изменяется.
Можно ли работать без электросети?
Да, насос приводится сжатым воздухом. Компрессор или пневмосеть обязательны.
Какой рукав входит в комплект?
412390, длина 2 м, размер 3/8″. Для другого расстояния подбирают подходящий напорный рукав с нужным допуском по давлению.
Подойдёт ли смазка NLGI 2?
Да, насос 530630 предусматривает смазку до NLGI 2. При выборе режима учитывают свойства продукта и температуру.
Учитывается ли количество выданной смазки?
Счётчик в комплект не входит. Для учёта отдельно выбирают измеритель консистентной смазки.
