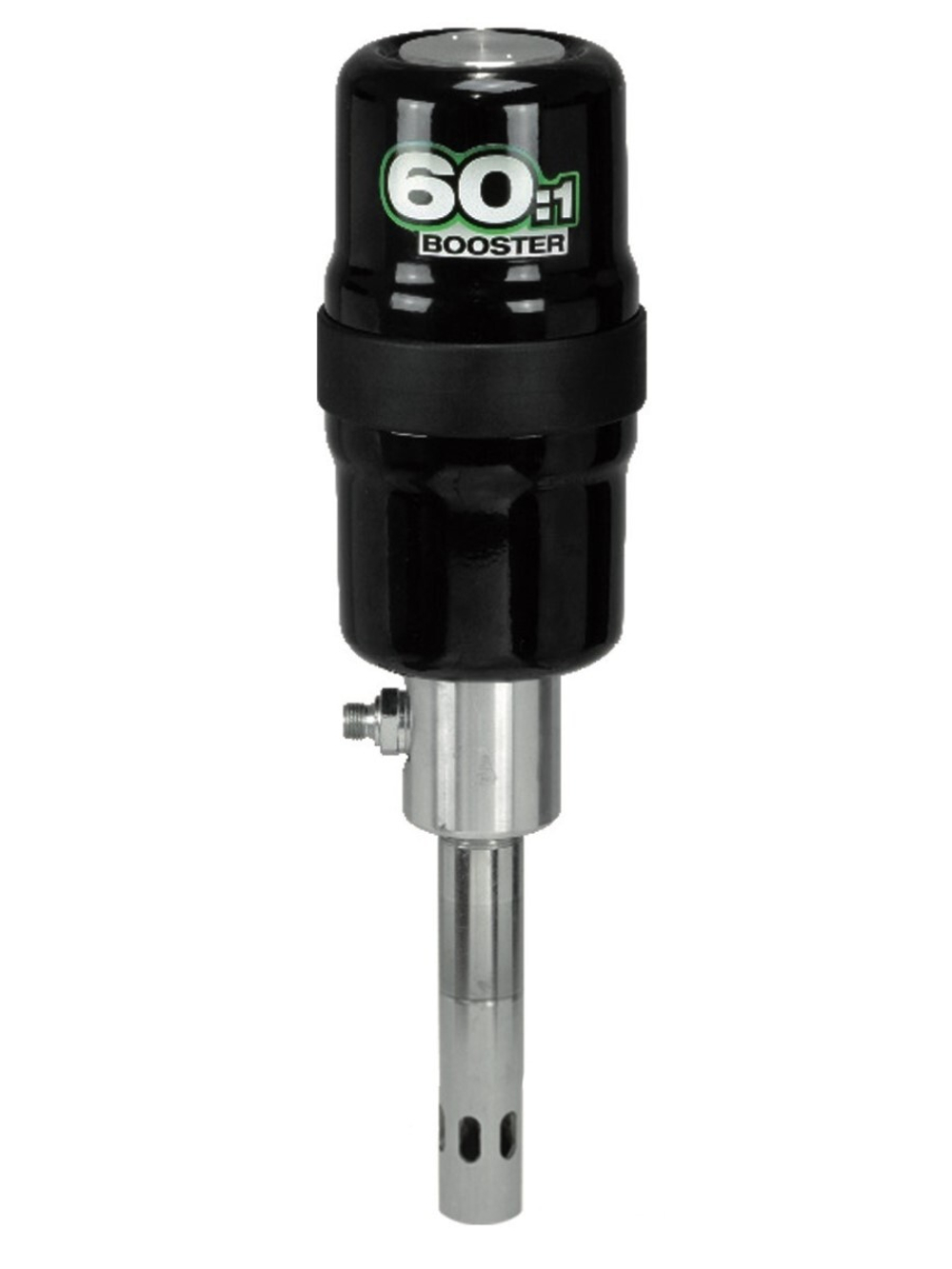

PIUSI P60:1BOOSTER 470, артикул F0021605A — пневматический поршневой насос для консистентной смазки. Отношение давления 60:1 позволяет подавать материал в напорную линию от пневмосети 4–7 бар. Погружная труба длиной 470 мм и диаметром 30 мм рассчитана на соответствующую тару 18–30 кг.
Это отдельный насос для сборки или ремонта смазочного поста. Его устанавливают на совместимую тару и соединяют с напорным рукавом и раздаточным пистолетом. Размер ведра проверяют по высоте и диаметру, а не только по массе указанной на этикетке.
Пневмодвигатель и поршневая подача
- Двойное действие. Подаёт материал в обоих направлениях движения поршневого механизма.
- Отношение 60:1. Определяет связь давления смазки и подаваемого воздуха.
- Композитная конструкция пневмодвигателя. Пневмодвигатель изготовлен с применением композитного материала и приводит поршневую насосную часть.
- Труба 470 мм. Выделяет короткое исполнение для небольшой тары.
- Вход воздуха 1/4″ BSP(F). Подключение к подготовленной пневмолинии.
- Выход смазки 1/4″ BSP(M). Подключение к подходящему напорному участку.
Как воздух приводит насос
Сжатый воздух перемещает пневматический привод и связанный с ним поршневой механизм. Насос забирает смазку из нижней части погружной трубы и нагнетает её в раздаточную линию. Привод не требует электропитания, но нуждается в источнике воздуха с достаточными параметрами.
Двойное действие полезно для подачи через напорный рукав. При этом результат зависит от консистенции смазки, температуры и сопротивления обслуживаемых узлов. Само отношение 60:1 не означает одинаковую скорость на каждой пресс-маслёнке.
Что означает 60:1
В расчётных условиях давление смазки соответствует давлению воздуха, умноженному на 60. Например,6 бар воздуха дают расчётный ориентир 360 бар. Руководство указывает максимальное давление 420 бар при 7 бар воздуха.
420 бар относится к насосному агрегату. Если рукав или пистолет имеют меньший допустимый предел, рабочая настройка всей установки должна учитывать именно их. Увеличение давления воздуха не является способом обойти ограничение принадлежностей.
Подача и расход воздуха
В руководстве приведена свободная подача 900 г/мин при 6 бар воздуха. Это показатель без сопротивления рабочей точки смазки; реальная подача через линию и обслуживаемый узел будет зависеть от нагрузки.
Для серии указан расход воздуха 130–160 л/мин. При выборе компрессора учитывают также другое оборудование, работающее одновременно на участке. Давление на выходе компрессора и доступный расход у насоса —разные условия: узкий подводящий рукав может ограничивать привод.
Смазка и рабочая температура
Руководство рекомендует смазки NLGI0–1 и указывает максимально перекачиваемую консистенцию NLGI2. Рабочая температура насоса —от +8 до +45 °C. Эти условия учитывают вместе со свойствами смазки: класс NLGI не заменяет оценку подачи на холодном участке.
P60:1 не является взрывозащищённым насосом. При выборе места работы учитывают разрешённое назначение и условия размещения, а не считают пневматический привод самостоятельным допуском к взрывоопасной зоне.
Установка на тару 18–30 кг
F0021605A комплектуется трубой 470 мм. Крышка или другое крепление должны подходить ведру и удерживать насос в правильном положении. Высота ёмкости важна для расположения заборной части, а диаметр —для подбора крышки и следящей пластины.
При сборке поста предусматривают подходящую следящую пластину, если она требуется выбранной схеме. Она движется вместе с уровнем смазки и помогает поступлению материала к заборному участку. Наличие отдельного насоса в заказе не означает, что нужная крышка и пластина уже включены.
Подключение к пневмосети
Воздушный вход имеет внутреннюю резьбу 1/4″ BSP, выход смазки —наружную 1/4″ BSP. Для них выбирают соответствующие фитинги; одинаковый номинальный размер не делает NPT взаимозаменяемым с BSP.
Руководство предусматривает управление и регулирование подачи воздуха, а также сброс давления перед обслуживанием. Давление воздуха удерживают в диапазоне 4–7 бар. Систему отключают и разгружают перед отсоединением напорной линии или заменой принадлежностей.
Окончание работы и обслуживание
После работы подачу воздуха перекрывают. Если материал закончился, насос не оставляют работать без смазки: руководство предупреждает об увеличении скорости и риске повреждения. Для постоянного поста учитывают способ контроля остатка и своевременной замены ведра.
Перед обслуживанием отключают источник воздуха и разгружают напорный участок предусмотренным способом. Остаточное давление может сохраняться в рукаве и после остановки привода, поэтому соединения не разбирают только по отсутствию движения насоса.
Оснастка для своего рабочего места
- Крепление к таре. Подбирается по диаметру ведра и положению трубы 470 мм.
- Напорный рукав. Выбирается для давления смазки и расстояния до обслуживаемой точки.
- Пистолет и соединитель. Должны соответствовать пресс-маслёнкам техники.
- Воздушное управление. Позволяет отключить и отрегулировать питание привода.
Где полезен короткий BOOSTER 470
- Ремонтный пост техники. Подача из небольшого ведра к смазочным точкам машины.
- Мастерская автопарка. Замена ручной подачи на пневматическую при регулярном обслуживании.
- Мобильный сервис с компрессором. Насос работает от подготовленной воздушной линии на выездном участке.
- Ремонт существующего смазочного поста. Замена насосного агрегата с сохранением подходящих креплений и напорной оснастки.

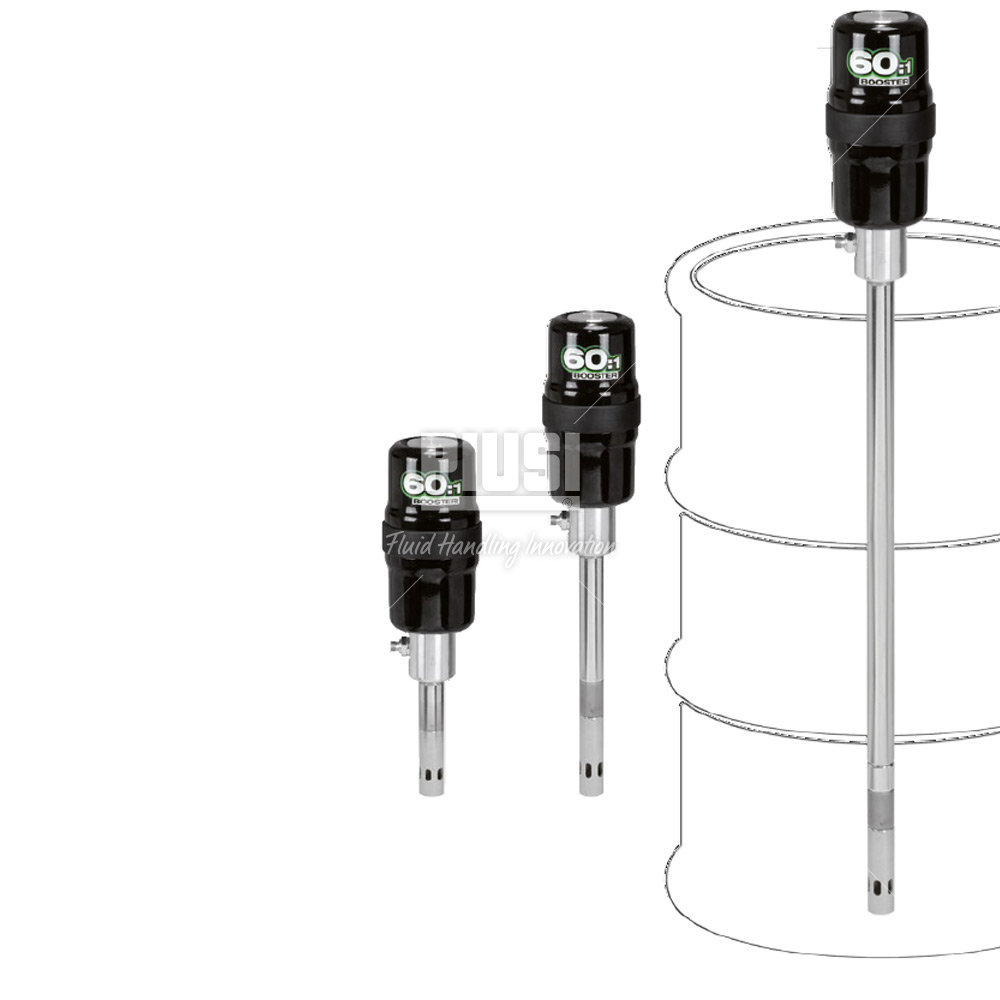

Отличие от BOOSTER 730 и 940
F0021606A имеет трубу 730 мм для тары 50–60 кг, а F0021607A —940 мм для 180–200 кг. F0021605A с трубой 470 мм выбирают для меньшего ведра. Переносить длинное исполнение на маленькую тару только из-за одинакового отношения 60:1 неудобно: необходимо совпадение геометрии установки.
В базовой поставке F0021605A —насос P60:1BOOSTER с инструкцией. Подходящие крышка, следящая пластина, раздаточный рукав, пистолет и оборудование воздушной линии определяются при комплектации поста.
Частые вопросы о P60:1BOOSTER 470
Подойдёт ли к ведру 18 кг?
Это короткое исполнение для тары 18–30 кг. Дополнительно сверяют высоту и диаметр ведра и крепление насоса.
Какое давление воздуха требуется?
Рабочий диапазон —4–7 бар. Подачу регулируют в допустимых пределах всей системы.
Что означает максимальное давление 420 бар?
Предел насосного агрегата при 7 бар воздуха. Рукав и пистолет могут ограничивать давление установки меньшим значением.
Будет ли 900 г/мин на любой точке смазки?
Нет.900 г/мин при 6 бар —свободная подача. Расход под нагрузкой зависит от смазки и линии.
Нужен ли источник 220 В?
Для привода нет: насос пневматический. Нужен подходящий источник сжатого воздуха.
Какие резьбы у насоса?
Вход воздуха 1/4″ BSP(F), выход смазки 1/4″ BSP(M).
Что выбрать для бочки 50 кг?
В серии предусмотрен F0021606A с погружной трубой 730 мм для тары 50–60 кг.
Входит ли пистолет?
F0021605A относится к отдельному насосу. Состав готового поста и его раздаточные принадлежности определяют отдельно.
